Большое снайперское семейство: СВД и её модификации

55 лет назад на вооружение Советской армии была принята 7,62-мм снайперская винтовка Е.Ф. Драгунова – СВД. Высокоточная самозарядная винтовка, штатно комплектуемая оптическим прицелом и способная уверенно вести огонь на значительных дистанциях, положительным образом сказалась на возможностях стрелковых подразделений. А массовое производство такого оружия и полномасштабные поставки повлияли на боеспособность всей армии в целом. Несмотря на солидный возраст, СВД даже не думают снимать с вооружения. Более того, продолжается процесс модернизации весьма удачной конструкции, приводящий к появлению новых образцов.
На момент своего появления СВД была единственной в мире самозарядной винтовкой с повышенными характеристиками точности, изначально комплектуемой оптическим прицелом и предназначенной для снайперской стрельбы. В этом плане СВД повлияла не только на показатели Советской армии, но и на развитие стрелкового оружия в зарубежных странах. Видя советские успехи, они тоже стали развивать собственное направление специализированного оружия для т.н. пехотных снайперов.
Снайпер с винтовкой семейства СВД. Фото Минобороны РФ

Тем временем, отечественная оружейная промышленность продолжала развитие существующей конструкции с целью повышения основных характеристик и получения новых возможностей. В результате за полвека работ было создано сразу несколько винтовок, одни из которых следует считать модификацией СВД, а другие могут претендовать на звание самостоятельного образца. Рассмотрим пути развития базовой конструкции и результаты дальнейших конструкторских работ.

ОЦ-03 / СВУ

При всех своих положительных чертах и преимуществах, винтовка СВД отличается достаточно крупными габаритами. Длина изделия без штык-ножа превышает 1,2 м, что может затруднять его транспортировку. Особенно ярко такие проблемы проявлялись в воздушно-десантных войсках. В связи с этим еще в семидесятых годах появилось предложение о создании специальной модификации винтовки Драгунова, отличающейся сокращенными габаритами и большим удобством транспортировки.

Свой вариант укороченной СВД предложили оружейники тульского Центрального конструкторско-исследовательского бюро спортивного и охотничьего оружия (ЦКИБ СОО). Они определили, что существенное сокращение габаритов возможно только при использовании компоновки булл-пап. Новый проект с рабочим обозначением ОЦ-03 предусматривал перестройку СВД с применением такой компоновки. Основные задачи были успешно решены. При использовании 520-мм ствола новая винтовка имела общую длину всего 900 мм.

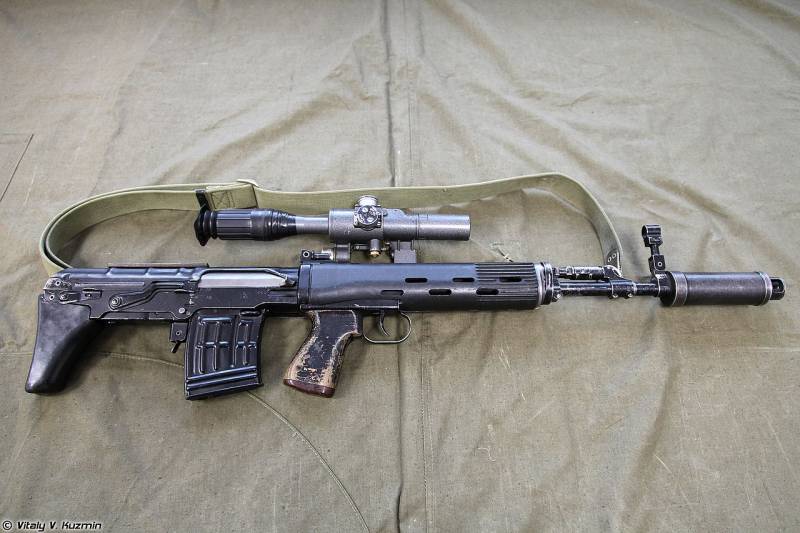

Укороченная винтовка с режимом автоматического огня СВУ-А. Фото Vitalykuzmin.net

Впрочем, в то время проект не получил развития. Вновь о нем вспомнили только в 1990 году, когда ЦКИБ СОО предложило укороченную винтовку министерству внутренних дел. Снайперам МВД приходится работать в городских условиях, и в их случае габариты оружия имеют особое значение. МВД одобрило предложение, и вскоре ОЦ-03 была принята на вооружение под обозначением СВУ («Снайперская винтовка укороченная»). Одновременно с этим министерство потребовало создать модификацию оружия с возможностью автоматического огня. Так появилось изделие ОЦ-03А / СВУ-А. Позже на винтовке установили штатную складную сошку: такая модификация известна как СВУ-АС.

Несмотря на радикально изменившийся внешний вид, внутри винтовка ОЦ-03 / СВУ почти полностью соответствует базовой СВД. Сохранены нарезной ствол с газоотводным отверстием, газовый двигатель, поворотный затвор и т.д. Изменилась лишь компоновка. Рукоятка управления была перемещена под доработанное цевье, из-за чего магазин оказался за нею. Перенос рукоятки заставил конструкторов предусмотреть тягу, передающую усилие со спускового крючка на ударно-спусковой механизм существующей конструкции. Винтовка СВУ-А отличается доработанным УСМ. При коротком нажатии спускового крючка она стреляет одиночными, при длинном – очередями. Имеется специальный рычажок, ограничивающий ход крючка и фактически выполняющий функции переводчика огня.

Любопытным нововведением проекта стало специальное надульное устройство, выполняющее функции дульного тормоза и пламегасителя. Также на заднюю часть ствольной коробки пришлось установить затыльник. СВУ-АС комплектуется кронштейном для установки штатной складной сошки. Во избежание нагрузок на ствол кронштейн крепится на ствольной коробке.

Общая длина всех изделий семейства ОЦ-03 составляет 900 мм. Масса винтовки СВУ-А с прицелом и пустым магазином – 4,4 кг. Кронштейн и сошка увеличивают массу СВУ-АС на 1,1 кг. Ввиду уменьшения длины ствола прицельная дальность сокращена до 800 м. По показателям точности и кучности СВУ похожа на базовую СВД. Техническая скорострельность винтовок с режимом стрельбы очередями – 650 выстрелов в минуту. При этом эффективность автоматического огня ограничивается небольшой емкостью магазина.

Винтовка ОЦ-03 разрабатывалась для ВДВ, но стартовым заказчиком стало министерство внутренних дел. Такое оружие поставлялось различным спецподразделениям. С определенного времени изделия семейства СВУ поставляются различным структурам Федеральной службы безопасности.

СВДС

В 1991 году завод Ижмаш, осуществлявший серийный выпуск винтовок СВД, разработал новый вариант винтовки для десанта. Конструкторский коллектив во главе с А.И. Нестеровым не стал применять принципиально новые решения и обошелся сравнительно простыми доработками. Итог этих работ получил название СВДС – «СВД складная».

Винтовка СВДС. Фото Концерн «Калашников» / kalashnikov.com

Длина ствола была уменьшена с исходных 620 до 565 мм. Базовый щелевой пламегаситель, отличавшийся большой длиной, заменили малогабаритной системой с достаточными характеристиками. Также проект СВДС предусматривал отказ от деревянного или пластикового приклада скелетной конструкции. Вместо него предлагалось использовать отдельную пластиковую пистолетную рукоятку и складываемый треугольный приклад. Последний построили на основе изогнутых металлических трубок, оснащенных затыльником и щекой. Новый приклад складывался поворотом вправо и помещался вдоль ствольной коробки.

Винтовка СВДС в боевом положении имеет длину 1135 мм. При сложенном прикладе длина сокращается до 875 мм. При этом масса оружия без прицела и патронов увеличилась с исходных 3,9 кг до 4,5 кг. Уменьшение длины ствола и использование нового дульного устройства не оказали существенного влияния на огневые характеристики оружия.

Складная снайперская винтовка СВДС поступила на вооружение в начале девяностых годов и выпускается до сих пор. Основным заказчиком такого оружия стала российская армия. Имеются сведения о поставках винтовок за рубеж.

СВДК

В середине прошлого десятилетия появился новый вариант серьезной переработки исходной конструкции. В рамках темы «Взломщик» российская армия инициировала разработку перспективной снайперской винтовки, способной поражать противника с эффективными средствами индивидуальной защиты или находящегося под защитой брони боевой машины. Одним из главных результатов программы «Взломщик» стало появление винтовки СВДК («СВД крупнокалиберная»).

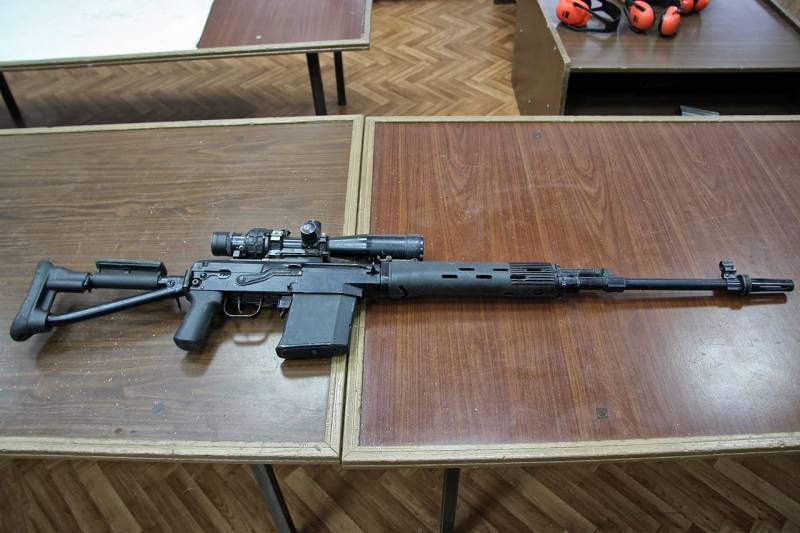

Крупнокалиберная винтовка СВДК. Фото Vitalykuzmin.net

Дальнейший рост характеристик при использовании штатного патрона 7,62х54 мм R посчитали невозможным, и потому новую винтовку стали строить под боеприпас 9,3х64 мм 7Н33. Последний был разработан в ЦНИИ Точмаш на базе охотничьего патрона 9,3х64 мм Бреннеке. Такой патрон комплектуется пулей весом 16,5 г; винтовка СВДК разгоняет ее до 770 м/с, что дает дульную энергию 4,9 кДж. На дистанции 100 м обеспечивается пробитие 10 мм брони.

В рамках проекта СВДК существующая конструкция винтовки была доработана и усилена. Ствол, затворная группа и ствольная коробка пришлось переделать в соответствии с габаритами и энергетическими показателями нового патрона. При этом основные черты конструкции и принципы работы остались прежними. Для снижения нагрузок на основные детали в конструкцию винтовки ввели специальный кожух, прикрывающий заднюю часть ствола и трубки газового двигателя. Он полностью находится внутри пластикового цевья и принимает на себя основные нагрузки, освобождая ствол.

Проект СВДК предусматривает использование складного приклада, основанного на деталях изделия СВДС. Приклад незначительно доработан с учетом улучшения эргономики и роста основных нагрузок. Предусматривается возможность установки облегченной складной двуногой сошки. Винтовка имеет собственные прицельные приспособления, но штатным прицелом является изделие 1П70 «Гиперион» с переменной кратностью 3-10х.

Длина крупнокалиберной снайперской винтовки составляет всего 1250 мм при 620-мм стволе. Изделие без прицела и сошки весит 6,5 кг. Прицельная дальность определяется в 600 м. По показателям точности на малых и средних дистанциях СВДК сопоставима с другими винтовками семейства СВД.

По известным данным, винтовка СВДК стала предметом нескольких контрактов на серийное производство. Первым заказчиком такого оружия стала армия России. Позже интерес к крупнокалиберной винтовке проявило министерство внутренних дел Республики Беларусь. Серийные винтовки используются различными подразделениями, в первую очередь, специального назначения.

СВДМ

Самым новым вариантом развития винтовки Драгунова является изделие СВДМ, представленное концерном «Калашников» несколько лет назад. В этой модификации винтовки объединены несколько наработок по предыдущим проектам, а также внедрены совершенно новые решения и компоненты. За счет этого, как утверждается, СВДМ превосходит предшественников по некоторым характеристикам.

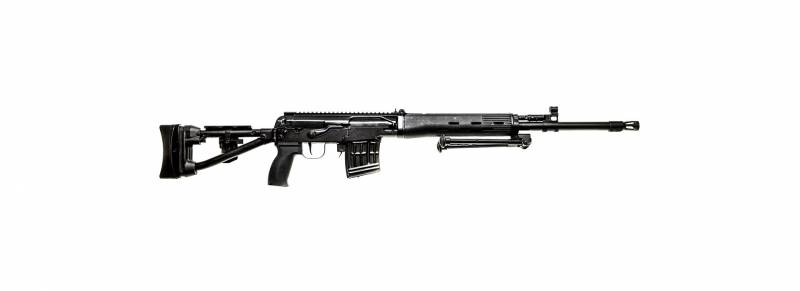

Общий вид винтовки СВДМ. Фото Концерн «Калашников» / kalashnikov.com

Прежде всего, от базовой СВД новая СВДМ отличается укороченным до 550 мм стволом, имеющим более толстые стенки. Такая доработка позволила улучшить эргономику оружия при одновременном сохранении или повышении технических и боевых характеристик. Ствол комплектуется компактным дульным устройством. Автоматика и ударно-спусковой механизм остались без существенных изменений. При этом небольшой доработке подвергли ствольную коробку. Ее крышка получила длинную продольную планку Пикатинни, позволяющую использовать различные совместимые прицелы. Штатным прицелом винтовки СВДМ является изделие 1П88-4. Собственный открытый прицел винтовки отличается упрощенной конструкцией.

Винтовка комплектуется складным металлическим прикладом, представляющим собой доработанный вариант приклада для СВДС. Также возможно применение прикладов иной конструкции. В передней части пластикового цевья имеется узел для установки складной сошки.

СДВМ в руках стрелка. Фото Arms-expo.ru

Общая длина СВДМ в боевом положении составляет 1155 мм, в сложенном – 875 мм. Масса оружия без патронов и прицела – 5,3 кг. Технические и боевые характеристики, в целом, не меняются, хотя утяжеленный ствол позволил повысить кучность огня.

Многоликая СВД

Необходимо отметить, что выше шла речь только об основных модификациях снайперской винтовки Е.Ф. Драгунова, разрабатывавшихся в интересах отечественных военных и силовиков. При этом не следует забывать, что существуют и другие образцы оружия того или иного назначения на основе старой доброй СВД.

Прежде всего следует вспомнить отечественную серию самозарядных охотничьих карабинов «Тигр», предназначенную для гражданского рынка. Фактически это оружие представляет собой незначительно доработанную СВД, адаптированную для решения невоенных задач. Любопытно, что именно в этой линейке впервые появилась модификация винтовки Драгунова под патрон 9,3х64 мм. Впоследствии наработки по изделию «Тигр 9» были использованы при создании винтовки СВДК для армии. Серия «Тигр» наглядно продемонстрировала широкие перспективы удачной конструкции, изначально разработанной для боевого применения.

В конце семидесятых годов свою версию винтовки Драгунова под названием «Тип 79» начал выпускать Китай. Впоследствии китайские оружейники разработали несколько собственных проектов модернизации этого оружия. К настоящему времени компания NORINCO вывела на рынок гражданский карабин NSG-85, который можно считать прямым аналогом российского «Тигра».

СВД в базовой конфигурации. Фото Концерн «Калашников» / kalashnikov.com

Также винтовки СВД выпускались в Ираке под названием Al Kadesiah, в Иране (Nakhjir 3) и в Польше (SWD). Нуждаясь в обновлении материальной части, эти страны не только выпускали оружие в базовой комплектации, но и самостоятельно осуществляли его модернизацию.

В ожидании будущего

В настоящее время снайперская винтовка СВД состоит на вооружении почти четырех десятков армий по всему мира. Что важнее, она до сих пор остается основным и самым массовым оружием своего класса в вооруженных силах России. Несмотря на известные недостатки и рекламации, это изделие все еще соответствует требованиям и способно решать поставленные задачи. Таким образом, имеющаяся ситуация будет сохраняться в течение длительного времени, и СВД совсем не скоро отправятся на покой.

Впрочем, уже сейчас в нашей стране предпринимаются попытки создания принципиально новой винтовки для пехотных снайперов, способной заменить существующие СВД. Достигнуты определенные успехи, но до полноценного перевооружения пока далеко. Возможно, в будущем новые образцы все же займут место винтовки Е.Ф. Драгунова, но это не стоит ждать в ближайшее время. Более того, можно предположить, что к моменту отказа от такого оружия в пользу более новых образцов отечественная и зарубежная промышленность смогут создать его новые модификации, имеющие те или иные преимущества перед предшественниками. А это, в свою очередь, продолжит долгую историю всего семейства СВД.

По материалам сайтов:
https://kalashnikov.com/
http://modernfirearms.net/
http://arms-expo.ru/
http://guns.com/
http://kalashnikov.ru/
https://ria.ru/

СВД (Снайперская винтовка Драгунова) Винтовка рождающая власть! » Перуница

Хочу добавить немного от себя. Первый раз СВД я увидел в армии, это был 95-97 год. Тогда я проходил срочную военную службу в рядах РА в далеком и прекрасном ЗАБВО, недалеко от города Чита, поселок Угдан. Не знаю как сейчас, но в те времена, в боевых частях РА, нас от 4 до-5 раз в месяц возили на стрельбы. Может быть нашей части повезло, что полигон(стрельбище) был рядом в 10 км, либо действительно в те времена, это было обязанностью всех нормальных командиров подготовить своих солдат и сделать из них мужиков, не только на стрельбах, но и в повседневной жизни.

Всегда вспоминаю свою срочную службу только с теплотой и светлыми воспоминаниями. Пусть был определенный негатив где-то в службе, но это все такая мелочь, от истинных воспоминаний. Те, кто конечно не служил — далеки от реалий и почему-то, в последние лет так 5-7, вообще боятся как черт ладана служить. С чем это связано понятно, да и парней (мужиков и мужей) на Руси матушке ох как мало осталось, кто бы смог за нее Родимую постоять……..ох как мало.

Да, простите отвлекся. Больная тема для меня, но все же…

Так вот, стрелял я с этой машинки всего два раза в своей жизни. Всё это происходило в армии и то под дембель: первый раз произвел три выстрела, а в последующий всего семь. Но хочу сказать Вам — это никогда не забудется! По крайне мере для меня! Приходилось стрелять в своей жизни с АКМ, АКСУ, ПМ, не берем Сайгу, ИЖ ( с периодическим постоянством), но это……………это просто… ну не забываемое! Словами мне Вам не объяснить… Только спустя столько лет, я понимаю, почему они занимали лежки не такие, как стандарт для рядового состава 100 метров. Лежка была от 300 метров.

Техническое описание и инструкция по эксплуатации 7,62-мм снайперской винтовки Драгунова

Назначение винтовки 7,62 мм снайперская винтовка Драгунова (индекс 6В1) является оружием снайпера и предназначена для уничтожения различных появляющихся, движущихся, открытых и маскированных одиночных целей. Прицел снайперский оптический (индекс 6Ц1) служит для точного прицеливания из снайперской винтовки по различным целям.

Состав винтовки. В комплект снайперской винтовки входят (рисунок выше):
Прицел снайперский оптический, индекс 6Ц1 — 1 шт.
Штык-нож, индекс 6Х5 — 1 шт.
Сумка для прицела и магазинов, индекс 6Ш18 — 1шт.
Сумка под ЗИП, индекс 6Ш26 — 1 шт.
Ремень для ношения стрелкового оружия, индекс 6Ш5 — 1 шт.
Прицел снайперский оптический комплектуется чехлом, зимней системой освещения и индивидуальным ЗИП-ом.

Технические данные.
Основные конструктивные баллистические характеристики
винтовки, винтовочного патрона и конструктивные данные оптического прицела.

1. Калибр, м…………………………………………………….7,62
2. Число нарезов………………………………………………4
3. Прицельная дальность, м:
с оптическим прицелом………………………………………1300
с открытым прицелом ………………………………………..1200
4. Начальная скорость пули, м/с…………………………. 830
5. Дальность полета пули,
до которой сохраняется ее
убойное действие, м…………………………………………..3800
6. Масса винтовки без
штыка-ножа с оптическим
прицелом, не снаряженным
магазином и щекой, кг………………………………………..4,3
7. Емкость магазина, патронов…………………………….. 10
8. Длина винтовки, мм:
без штыка-ножа………………………………………………..1220
с примкнутым штыком-ножом……………………………….1370
9. Масса патрона, г…………………………………………….21,8
10. Масса обыкновенной пули
со стальным сердечником, г………………………………….9,6
11. Масса порохового заряда, г……………………………. 3,1
12. Увеличение оптического
прицела, крат……………………………………………………4
13. Поле зрения прицела, градус…………………………. 6
14. Диаметр зрачка выхода, мм……………………………..6
15. Удаление зрачка выхода, мм……………………………68,2
16. Разрешающая способность,
секунда,………………………………………………………….12
17. Длина прицела с наглазником
и выдвинутой блендой, м……………………………………. 375
18. Ширина прицела, мм………………………………………70
19. Высота прицела, мм……………………………………….132
20. Масса прицела, г…………………………………………..616
21. Масса прицела с комплектом
ЗИП и чехлом, г………………………………………………….926

Винтовочные патроны

Для стрельбы из снайперской винтовки применяются винтовочные патроны с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны. Огонь из снайперской винтовки ведется одиночными выстрелами.

7,62х53R мм винтовочный патрон с пулей со стальным сердечником (57-Н-323 С)
7,62х53R мм винтовочный патрон снайперский (7-Н-1)
7,62х53R мм винтовочный патрон снайперский с бронебойной пулей (7-Н-14)
7,62х53R мм винтовочный патрон с термоупрочненным сердечником (7-Н-13)
7,62х53R мм винтовочный патрон с пристрелочно-зажигательной пулей (ПЗ)
7,62х53R мм винтовочный патрон с трассирующей пулей Т46 (Т46М) (7-Т-2 (7-Т-2М))
7,62х53R мм винтовочный патрон с бронебойной пулей БП (7-Н-26)
7,62х53R мм винтовочный патрон с бронебойно-трассирующей пулей (7-БТ-1)
7,62х53R мм винтовочный патрон с бронебойно-зажигательной пулей Б-32 (7-БЗ-3)

Оптический прицел ПСО-1

Оптический прицел позволяет вести огонь ночью по инфракрасным источникам, а также при неблагоприятных условиях освещения, когда с открытым прицелом стрелять по целям затруднительно.

При наблюдении инфракрасных источников излучаемые источником инфракрасные лучи проходят через объектив прицела и воздействуют на экран, находящийся в фокальной плоскости объектива. В месте действия инфракрасных лучей на экране возникает свечение, дающее видимое изображение источника в виде круглого пятна зеленоватого цвета.

Технические характеристики прицела снайперского оптического ПСО-1

Увеличение прицела — 4-кратное
Поле зрения — 6 градусов
Длина прицела с наглазником и блендой — 375 мм
Удаление выходного зрачка — 68 мм
Диаметр выходного зрачка — 6 мм
Световой диаметр объектива, мм — 24
Предел разрешения, угл./сек — 12
Напряжение питания, В — 1,5
Масса оптического прицела ПСО-1 — 0,58 кг/b]

Устройство прицела снайперского оптического ПСО-1

Оптический прицел является основным прицелом снайперской винтовки СВД.

Герметичен, наполнен азотом, исключает запотевание оптики при перепаде температур.

Работоспособен в интервале температур -50+C. Прицелы могут быть установлены на следующие модели оружия:снайперские винтовки СВД, специальные винтовки ВСС, ВСК и другие.

Прицелы снайперские оптические выпускаются в следующих модификациях:ПСО-1, ПСО-1-1,
ПСО-1М2, ПСО-2, ПСО-3.

Оптический прицел состоит из механической и оптической частей.
Механическая часть прицела включает: корпус, верхний и боковой маховички, устройство освещения сетки прицела, выдвижную бленду, резиновый наглазник и колпачок.
Оптическая часть прицела включает: объектив, оборачивающую систему, сетку, люминесцентный экран и окуляр.

1 — выдвижная бленда, 2 — верхний маховичок, 3 — корпус,
4 — резиновый наглазник, 5 — колпачок с упором,
6 — корпус для батарейки, 7 — кронштейн, 8 — электролампочка,
9 — тумблер, 10 — колпачок объектива, 11 — указатель,
12 — стопорный винт, 13 — боковой маховичок,
14 — упор, 15 — движок, 16 — зажимной винт.

Механическая часть ПСО-1

Корпус служит для соединения всех частей прицела на винтовке. На кронштейне имеются пазы, упор, зажимной винт, ручка зажимного винта, движок с пружиной и регулировочная гайка. К корпусу прикреплены указатели (индексы) установок прицела и боковых поправок и колпачок объектива. Верхний маховичок служит для установки прицела, боковой маховичок — для введения боковых поправок. По своему устройству они одинаковы и имеют корпус маховичка, пружинную шайбу, торцовую гайку и соединительный (центральный) винт. Сверху на каждом из маховичков сделано три отверстия: среднее — для соединительного винта, два крайних — для стопорных винтов.

Пружинная шайба служит для удержания маховичка в приданном положении. Устройство освещения сетки служит для освещения сетки прицела при стрельбе в сумерки и ночью. Оно состоит: из корпуса с контактным винтом, батарейки, являющейся источником тока, колпачка с упором и пружиной для поджатия батарейки к винту, проводов, соединяющих винт (батарейку) с электролампочкой через тумблер, тумблера для включения и выключения электролампочки.

Батарейка устанавливается в корпус так, чтобы центральный электрод был подключен к винту, а боковой электрод (смещенный в сторону) — к корпусу; для этого контактная пластина бокового электрода загибается за край корпуса, после чего надевается колпачок.Для освещения сетки при температурах от +2? С и ниже необходимо пользоваться зимним устройством освещения сетки, состоящим из корпуса, колпачка и экранированного провода. Для подготовки зимнего устройства освещения сетки к стрельбе необходимо батарейку вложить в корпус зимнего устройства так, как указано выше, и надеть на него колпачок, снятый с корпуса на прицеле, а колпачок зимнего устройства надеть на корпус устройства на прицеле. Корпус зимнего устройства с батарейкой переносится в кармане гимнастерки или шинели снайпера, а экранированный провод может пропускаться через левый рукав верхней одежды. Наглазник (резиновый) предназначен для правильной установки глаза и удобства прицеливания. Кроме того, он предохраняет линзы окуляра от загрязнения и повреждения. Выдвижная бленда служит для предохранения линз объектива при ненастной погоде от попадания на нее дождя, снега, а также от попадания прямых солнечных лучей при стрельбе против солнца и исключения тем самым демаскирующих снайпера отблесков.

Резиновый колпачок предохраняет линзы объектива от загрязнения и повреждения.

1 — корпус,
2 — торцовая гайка,
3 — стопорные винты,
4 — соединительный винт,
5 — дополнительная шкала,
6 — индекс,
7 — указатель.

На корпусе верхнего маховичка имеется основная шкала прицела с делениями от 1 до 10; цифры шкалы обозначают дальности стрельбы в сотнях метров.
На корпусе бокового маховичка имеется шкала боковых поправок с делениями от 0 до 10 в обе стороны;
цена каждого деления соответствует одной тысячной, (0-01). На верхней части корпусов маховичков нанесена дополнительная шкала, применяемая при выверке прицела; цена делений шкалы равна 0,5 тысячной. Установки основной шкалы верхнего маховичка до деления 3 фиксируются через одно деление. От деления 3 до деления 10 установки этого маховичка, а также все установки шкалы бокового маховичка фиксируются через каждые полделения (одному делению соответствуют два щелчка).

На торцовых гайках верхнего и бокового маховичков стрелкой указано направление вращения маховичков или торцовых гаек при внесении нужной поправки в установку прицела и бокового маховичка («Вверх СТП», «Вниз СТП» — на верхнем маховичке, «Вправо СТП», «Влево СТП» — на боковом маховичке). Это означает, что при вращении маховичков или торцовых гаек по направлению стрелки средняя точка попадания (СТП) перемещается в соответствующем направлении (вверх, вправо и т. п.).

Соединительный винт связывает торцовую гайку с кареткой и при вращении маховичка или гайки передвигает каретку с сеткой прицела в нужном направлении.

Запасными частями, инструментом и принадлежностью к оптическому прицелу являются: запасные батарейки и электролампочки, светофильтр, ключ-отвертка для ввинчивания и вывинчивания электролампочек, салфетка и резиновый колпачок на тумблер.

Светофильтр надевается на окуляр при появлении дымки в воздухе и понижении освещенности.

К каждой снайперской винтовке положены:
сумка для переноски оптического прицела и магазинов;
чехол для оптического прицела;
сумочка для переноски зимнего устройства освещения сетки, запасных батареек и масленки.

Сумка для переноски оптического прицела и магазинов имеет:
карман для оптического прицела;
четыре кармана для магазинов;
карманы для шомпола, пенала, щеки-приклада, ключа-отвертки, салфетки и светофильтра.

Оптическая система ПСО-1. Сетки. Прицеливание.

Объектив служит для получения уменьшенного и перевернутого изображения наблюдаемого объекта. Он состоит из трех линз, из них две — склеенные. Оборачивающая система предназначена для придания изображению нормального (прямого) положения; она состоит из четырех линз, склеенных попарно. Сетка прицела служит для прицеливания; она сделана на стекле, укрепленном в подвижной рамке (каретке). Окуляр предназначен для рассмотрения наблюдаемого объекта в увеличенном и прямом изображении; он состоит из трех линз, из них две — склеенные.

Люминесцентный экран служит для обнаружения инфракрасных источников света; он представляет собой тонкую пластину из специального химического состава, которая уложена между двумя стеклами. Экран имеет окно со светофильтром в оправе для зарядки экрана и флажок переключения экрана: в сторону светофильтра (горизонтальное положение флажка)-для подзарядки экрана и при стрельбе в обычных условиях; в сторону объектива (вертикальное положение флажка) -при наблюдении и стрельбе по целям, обнаруживающим себя инфракрасным излучением.

1 — окуляр, 2 — каретка, 3 — оборачивающая система, 4 — сетка, 5 — люминисцентный экран, 6 — окно
со светофильтром, 7 — объектив

1 — шкала боковых поправок,
2 — основной угольник для стрельбы до 1000 м,
3 — дополнительные угольники,
4 — дальномерная шкала.

Табличные (нормальные) условия стрельбы:
— отсутствие ветра,
— температура воздуха +15?С,
— нулевая высота над уровнем моря, при значительных отклонениях внешних условий стрельбы вносятся поправки:
— поправка на боковой ветер
— поправка на перемещение цели (упреждение)
— поправка на температуру воздуха при стрельбе на расстоянии >500м.
— поправка при стрельбе в горах над уровнем моря выше 2000м.

Прицеливание по инфрокрасному прожектору (включен люминисцентный экран) с прицелом 4 на все дальности до 400м.

Цена деления прицельной сетки и марки (угольника) в тысячных.

На сетке прицела нанесены:

основной (верхний) угольник для прицеливания при стрельбе до 1000 м; шкала боковых поправок;
дополнительные угольники (ниже шкалы боковых поправок по вертикальной линии) для прицеливания при стрельбе на 1100, 1200 и 1300 м; дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).

Для прицеливания при стрельбе с помощью дополнительных угольников необходимо установить на верхнем маховичке прицел 10.

Шкала боковых поправок обозначена снизу (влево и вправо от угольника) цифрой 10, что соответствует десяти тысячным (0-10). Расстояние между двумя вертикальными черточками шкалы соответствует одной тысячной (0-01).

Дальномерная шкала рассчитана на высоту цели 1,7 м (средний рост человека). Это значение высоты цели указано под горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует расстоянию до цели в 100 м. Цифры шкалы 2, 4, 6, 8, 10 соответствуют расстояниям 200, 400, 600, 800, 1000 м.

Определение дальности.

1. по дальномерной шкале:
2. по угловым величинам с помощью формулы тысячной

Прицеливание

Глаз снайпера расположен на оптической оси прицела и удален от окуляра на 68 мм. Видно все поле зрения. Если глаз расположен близко (далеко) от окуляра. В поле зрения видно круговое затемнение.

При смещении глаза в какую-либо сторону в поле зрения видна лунообразная тень. Пробоины будут отклоняться в противоположную от тени сторону!

Магазин снайперской винтовки СВД.

Магазин служит для помещения патронов и подачи их в ствольную коробку. Емкость магазина 10 патронов 7,62х53. Он состоит из корпуса, крышки, стопорной планки, пружины и подавателя.

1 — подаватель;
2 — выступ подавателя;
3 — опорный выступ;
4 — корпус;
5 — крышка;
6 — стопорная планка;
7 — пружина;
8 — зацеп;
9 — загибы.

Корпус магазина соединяет все части магазина. Его боковые стенки имеют загибы для удержания патронов от выпадания и ограничения подъема подавателя и выступы, ограничивающие утапливание магазина в окне ствольной коробки; на передней стенке имеется зацеп, а на задней — опорный выступ, посредством которых магазин присоединяется к ствольной коробке. На задней стенке корпуса внизу имеется контрольное отверстие для определения полноты снаряжения магазина патронами. Стенки корпуса для прочности сделаны ребристыми.

Снизу корпус закрывается крышкой. В крышке имеется отверстие для выступа стопорной планки. Внутри корпуса помещается подаватель и пружина со стопорной планкой. Подаватель обеспечивает шахматное расположение патронов в магазине и имеет выступ, который при подаче последнего патрона из магазина поднимает останов затвора вверх. Стопорная планка закреплена на нижнем конце пружины и своим выступом удерживает крышку магазина от перемещения.

Части и механизмы СВД. Неполная разборка и сборка.

Снайперская винтовка состоит из следующих основных частей и механизмов:
— ствола со ствольной коробкой, открытым прицелом и прикладом,
— крышки ствольной коробки,
— возвратного механизма,
— затворной рамы,
— затвора,
— газовой трубки с регулятором, газового поршня и толкателя с его пружиной,
— ствольных накладок,
— ударно-спускового механизма,
— предохранителя,
— магазина,
— щеки приклада,
— оптического прицела.

1 — газовый поршень,
2 — толкатель,
3 — пружина толкателя,
4 — крышка ствольной коробки
с возвратным
механизмом,
5 — щека приклада,
6 — ударно-спусковой механизм,
7 — магазин,
8 — предохранитель,
9 — затворная рама,
10 — затвор,
11 — ствольные накладки,
12 — прицел ПСО-1,
13 — ствол со ствольной
коробкой, открытым
прицелом и прикладом.

7,62-мм самозарядная снайперская винтовка Драгунова СВД (индекс 6В1)

1 — затыльник 7-2; 2 — шуруп затыльника 5-4/6П1; 3 — приклад 7-1; 4 — ось антабки 7-3; 5 — трубка
антабки 7-4; 6 — щечка Сб 3/6Ю7; 7 — приклад Сб 7; 8 — ось серьги 5-9; 9 — серьга 5-7; 10 —
направляющий стержень 5-6; 11 — задний вкладыш 5-2; 12 — чека крышки Сб 1-2; 13 — крышка с
возвратным механизмом Сб 5; 14 — коробка 1-2; 15 — направляющая втулка возвратной пружины 5-
5; 16 — возвратная пружина 5-4; 17 — останов затвора 1-4; 18 — пружина останова затвора 1-5; 19 —
затвор в сборе Сб 2-1; 20 — затвор с рамой Сб 2; 21 — рама 2-7; 22 — ствол с коробкой Сб 1; 23 —
защелка хомутика 1-36; 24 — хомутик прицельной планки 2-2/56-А-212; 25 — пружина защелки
хомутика 2-4/56-А-212; 26 — прицельная планка 1-21; 27 — прицельная планка в сборе Сб 1-9; 28 —
пружина прицельной планки 0-23/56-А-212; 29 — прицельная колодка 1-10; 30 — пружина
толкателя 1-24; 31 — толкатель 1-23; 32 — ствол 1-1; 33 — левая накладка в сборе Сб 1-3; 34 —
правая накладка в сборе Сб 1-4; 35 — штифт сальника 1-18; 36 — сальник в сборе Сб 1-8; 37 —
чека кольца Сб 1-7; 38 — верхнее кольцо в сборе Сб 1-1; 39 — газовый поршень 1-22; 40 — газовая
трубка 1-25; 41 — газовый регулятор 1-53; 42 — защелка газовой трубки 1-38; 43 — ось защелки
газовой трубки 1-37; 44 — пружина защелки газовой каморы 1-40; 45 — газовая камора 1-15; 46 —
штифт газовой каморы 1-46; 47 — мушка 1-17; 48 — корпус мушки 1-20; 49 — основание мушки 1-16;
50 — штифт основания мушки 1-45; 51 — выбрасыватель 2-2; 52 — ось выбрасывателя 2-3; 53 —
пружина выбрасывателя 2-4; 54 — штифт ударника 2-6; 55 — затвор 2-1; 56 — ударник 2-5; 57 —
курок 4-6; 58 — боевая пружина 4-7; 59 — ось курка 4-8: 60 — пружина защелки магазина 4-22; 61 —
ось защелки магазина 4-16; 62 — защелка магазина 4-15; 63 — автоспуск Сб 4-3; 64 — ось шептала,
крючка и автоспуска 4-10; 65 — шептало 4-9; 66 — тяга 4-12; 67 — спусковой крючок 4-11; 68 —
спусковой крючок с тягой Сб 4-4; 69 — ось тяги 4-14; 70 — корпус спускового механизма Сб 4-1;
71 — пружина крючка 4-13; 72 — ограничитель щитка 4-20; 73 — заклепка пружины накладок 1-39;
74 — нижнее кольцо с пружиной Сб 1-5; 75 — подаватель Сб 6-2; 76 — корпус магазина Сб 6-1; 77 —
пружина магазина 6-12; 78 — планка в сборе Сб 6-3; 79 — крышка магазина 6-11; 80 — магазин Сб
6; 81 — штифт останова 1-3; 82 — щиток в сборе Сб 3; 83 — ударно-спусковой механизм Сб 4; 84 —
шуруп приклада 5-14/56-А-212; 85 — розетка 7-7; 86 — шуруп антабки 5-4/6П1; 87 —
соединительный винт 1; 88 — пружинная шайба 2.

СВД снайперская винтовка Драгунова — характеристики, фото, ттх

7,62-мм снайперская винтовка Драгунова СВД

Снайперская винтовка СВД конструкции Драгунова

Снайперская винтовка Драгунова с пластиковым прикладом и цевьем Фото (c) KardeN

7,62-мм снайперская винтовка Драгунова (СВД, Индекс ГРАУ — 6В1) была разработана в 1957-1963 гг. группой конструкторов под руководством Евгения Драгунова. На Западном пространстве СВД считается винтовкой улучшенного боя, а не снайперской (высокоточной винтовкой для снайперов-профессионалов), то есть марксманской винтовкой — оружием пехотного снайпера («марксмана»), занимающим промежуточное положение между обычным стрелковым оружием и более тяжёлыми высокоточными снайперскими винтовками с продольно скользящим поворотным затвором.

В середине 1960-х годов в технические процессы производства снайперской винтовки Драгунова СВД были внесены изменения: оружейники И. А. Самойлов и В. Никитин разработали новую технологию изготовления ствола. В 1990-е годы винтовку начали комплектовать пластмассовым цевьем. Кроме того, был освоен выпуск конверсионного варианта винтовки — самозарядного карабина «Тигр» (конструктивно отличается более коротким стволом, отсутствием пламегасителя, газового регулятора и прилива для крепления штыка, измененной фурнитурой).

Для стрельбы из СВД применяются винтовочные патроны 7,62×54 мм R с обыкновенными, трассирующими и бронебойно-зажигательными пулями, а также снайперские патроны (7Н1, 7Н14), может также стрелять патронами с экспансивными пулями JHP и JSP.

Огонь из снайперской винтовки Драгунова СВД ведется одиночными выстрелами. Подача патронов при стрельбе производится из коробчатого магазина ёмкостью 10 патронов. На дульной части ствола крепится пламегаситель с пятью продольными прорезями, маскирующий также выстрел в ходе ночных операций и предохраняющий от загрязнения ствола. Наличие газового регулятора для изменения скоростей отката подвижных частей обеспечивает надёжность винтовки в работе. Винтовка комплектуется оптическим прицелом ПСО-1М2, имеется возможность установки ночных прицелов НСПУМ или НСПУ-3.

Автоматика винтовки СВД основана на использовании энергии пороховых газов, отводимых из канала ствола к газовому поршню. При выстреле часть пороховых газов, следующих за пулей, устремляется через газоотводное отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня и отбрасывает поршень с толкателем, а вместе с ними и затворную раму в заднее положение.

При отходе затворной рамы назад затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её из ствольной коробки наружу, а затворная рама сжимает возвратную пружину и взводит курок (ставит его на взвод автоспуска).

В переднее положение затворная рама с затвором возвращается под действием возвратного механизма, затвор при этом досылает очередной патрон из магазина в патронник и закрывает канал ствола, а затворная рама выводит шептало автоспуска из-под взвода автоспуска курка и курок становится на боевой взвод. Запирание затвора осуществляется его поворотом влево и захождением боевых выступов затвора в вырезы ствольной коробки.

Для производства очередного выстрела необходимо отпустить спусковой крючок и нажать на него снова. После освобождения спускового крючка тяга продвигается вперед и её зацеп заскакивает за шептало, а при нажатии на спусковой крючок зацеп тяги поворачивает шептало и разъединяет его с боевым взводом курка. Курок, поворачиваясь на своей оси под действием боевой пружины, наносит удар по ударнику, а последний продвигается вперед и производит накол капсюля-воспламенителя патрона. Происходит выстрел.

При выстреле последним патроном, когда затвор отойдет назад, подаватель магазина поднимает вверх останов затвора, затвор упирается в него и затворная рама останавливается в заднем положении. Это является сигналом тому, что надо снова зарядить винтовку.

В 1991 году для воздушно-десантных войск была принята на вооружение винтовка СВДС, которая представляла собой СВД с укороченным на 5,5 см стволом и складным прикладом.

Точность стрельбы

В соответствии с «Наставлением по стрелковом делу» кучность боя винтовки считается нормальной, если при стрельбе четырьмя выстрелами из положения лёжа на дальность 100 м все четыре пробоины умещаются в круг диаметром 8 см. Стрельба ведётся взятыми из герметичной укупорки патронами из одной партии с обыкновенными пулями со стальным сердечником.

Изначально СВД выпускалась с шагом нарезов 320 мм, аналогичным спортивному оружию и обеспечивающим высокую кучность стрельбы, однако при принятии снайперской винтовки Драгунова на вооружение выяснилось, что с таким шагом рассеивание бронебойно-зажигательных пуль Б-32 увеличивается в два раза. В результате было решено изменить шаг нарезов на 240 мм, что привело к увеличению норматива по рассеиванию на дальности 100 м с 8 см до 10 см (что, однако, не нашло отражения в НСД). При стрельбе снайперским патроном 7Н1 рассеивание составляет (в зависимости от шага нарезов) не более 10—12 см на дистанции 300 м.

Дальность прямого выстрела снайперской винтовки Драгунова СВД составляет:

• по головной фигуре, высотой 30 см — 350 м,
• по грудной фигуре, высотой 50 см — 430 м,
• по бегущей фигуре, высотой 150 см — 640 м.

Прицел ПСО-1 рассчитан на стрельбу до 1300 метров, однако на такой дальности можно эффективно стрелять только по групповой цели, либо вести беспокоящий огонь.

Главной сложностью при стрельбе на большие дальности являются ошибки подготовки исходных данных для стрельбы (это справедливо для всех снайперских винтовок). На дальности 600 метров срединная ошибка по высоте (в определении дальности, равной 0,1 % дальности) — 63 см, срединная ошибка в боковом направлении (определение скорости бокового ветра, равной 1,5 м/с) — 43 см. Для сравнения, срединное отклонение рассеивания пуль для лучших снайперов для 600 м — по высоте 9,4 см, боковое 8,8 см.

Хорошая подготовка снайпера позволяет вести прицельный огонь даже по таким целям, как вертолёты и малоскоростные самолёты. Например, известен случай, когда бойцу партизанского отряда ФНОФМ удалось сбить выстрелом из СВД реактивный штурмовик ВВС Сальвадора. Это произошло 12-го ноября 1989 года у деревни Сан-Мигель. Заходивший в атаку самолёт Cessna A-37B удачно вписался в прицел и был поражён (позже удачливый снайпер рассказывал, что целился в кабину экипажа). Пуля попала в лётчика, после чего самолёт потерял управление и разбился. Похожим образом использовали СВД иракские боевики, заявлявшие об уничтожении огнём снайперских винтовок малых разведывательных БПЛА RQ-11 Raven.

Характеристики снайперской винтовки Драгунова

• Калибр: 7,62×54R
• Длина оружия: 1225 мм
• Длина ствола: 547 мм
• Ширина оружия: 88 мм
• Высота оружия: 230 мм
• Масса без патронов: 4,3 кг.
• Емкость магазина: 10 патронов

Снайперские винтовки

Фото СВД — снайперской винтовки Драгунова : девушки и оружие, свд обои





Красивые фото СВД. Снайперская винтовка СВД на фотографиях — винтовка легенда.

Фото СВД в руках военнослужащих:

Красивые обои СВД фото:

Девушки с СВД фото:



Золотой СВД фото:





Легендарная винтовка СВД (6 фото) » Триникси

Думаю, каждый геймер точно держал в своих виртуальных «игровых» руках легендарную винтовку СВД, ведь так? Далее вы узнаете, что это за оружие в реальном мире, и как и где оно используется в современном мире.

Кто играл в «Сталкера» и прочие компьютерные шутеры, где фигурирует советское оружие, наверняка не раз стрелял из виртуальной СВД. Трудно поверить, что легендарная винтовка была выпущена в 1963 году и с тех пор не претерпела значимых изменений. Зато почти реальными, но всё же невозможными характеристиками творение Евгения Драгунова обросло в достатке.

Например, чтобы показать работу снайпера в фильме, режиссёры заставляют актёров взводить затвор винтовки перед каждым выстрелом. Но как и автомат Калашникова, СВД является самозарядным оружием. Многократно «передёргивать затвор» не нужно, только лишний расход патронов. Достаточно одного раза после присоединения рожка. Часть пороховых газов после каждого выстрела помогает винтовке «выплюнуть» пустую гильзу и досылает новый патрон в ствол.

Когда у героя в фильме возникают проблемы, он принимается отстреливаться из СВД очередями «по три», совершенно не заботясь вопросом остатка патронов в рожке. Второе свойственно почти всему оружию в кино. Пускай в реальности в рожок винтовки умещается всего 10 патронов, в кино это не беда совсем. Но очередями СВД точно не стреляет. Только одиночными.

В каком-то из американских боевиков главный герой, оказавшись в Восточной Европе, использовал «облегчённую» версию СВД, «заточенную» под калибр 5,45. Да, сложно вспомнить, что за фильм, их таких — миллион. На самом деле в этом плане СВД одна и стреляет она исключительно тяжёлыми 7,62. Только такая пуля способна гарантировано поражать бегущие цели на удалении до 800 метров.

Зато из СВД реально сбить реактивный штурмовик. Известен абсолютно фантастический случай, когда бойцу Фронта национального освобождения имени Фарабундо Марти (одной из политических партий в Сальвадоре) удалось сбить самолёт ВВС Сальвадора. Пуля пробила стекло кабины и поразила лётчика, который потерял управление и разбился. Удача снайпера в момент выстрела, конечно, зашкалила, но технически он всё равно сбил настоящий боевой самолёт.

Сейчас винтовка состоит на вооружении тридцати стран. Где-то — до сих пор в оригинале 1963 года. Где-то — обновлённая модификация, поступившая в войска РФ в 1991 году. В некоторых странах она даже производится по лицензии. Трофейную СВД, как и автомат Калашникова, любят американские наёмники. А ещё ею вооружены подразделения стран-участниц блока НАТО.

Снайперская Винтовка Драгунова / СВД. Обзор, фото, видео, характеристики.

СВД. Детальные фото.

СВД расшифровывается, как Снайперская Винтовка Драгунова. В армии СССР и РФ проходит под индексом ГАУ-6В1. Винтовка разработан по патрон 7,62х54R мм и имеет газоотводную автоматику. Разработкой винтовки с 1958 по 1963 год занимался коллектив Ижевского КБ «Целевого спортивного оружия» под руководством Евгения Федоровича Драгунова. Винтовка была принята на вооружение Советской Армии 3 июля 1963 года.

После ВМВ тактика и ведения боевых действий стала другой, что потребовало для этого новое оружие для снайперов. В связи с чем Главное Артиллерийское Управление Министерства Обороны дало задание на создание самозарядной винтовки под патрон 7,62х54 мм. Образцы своих винтовок представил Е.Ф. Драгунов, С.Г. Симонов, М.Т. Калашников и А.С. Константинов. Новая винтовка должна была заменить снайперские варианты винтовок СВТ-40 и Мосина, так как имели не достаточный темп стрельбы и кучность боя. СВД так же должна была заменить карабин СКС под промежуточный патрон, так как карабин не мог полноценно заменить снайперскую винтовку, а оружие ближнего боя уже заменял АК-47.  Проблемой всех винтовок стала создание снайперской винтовки с автоматикой, так как автоматика отрицательно влияет на многие характеристики при стрельбе, так как появляется отдача от затвора, потеря мощности при отводе части пороховых газов. После конкурсных-полигонных испытаний в 1959 году по кучности образец винтовки ССВ-58 конструктора Е.Ф. Драгунова была отправлена на дальнейшие совершенствование. В 1963 году Драгунов представил доработанный вариант своей винтовки ОСВ-61. После сравнительных испытаний с винтовкой Константинова на вооружения армии была принята винтовка «7,62-мм снайперская винтовка Драгунова» -СВД. По сути армия получила промежуточный вариант винтовки-между «снайперской» и «боевой» винтовкой.

Боеприпасы

Для ведения огня из СВД используются винтовочный патроны 7,62х54 мм R. Номенклатура патронов для СВД достаточно широкая: трассирующие, бронебойные, бронебойно-зажигательные, экспансивные, простые и т.п. Стрельба из СВД предусматривает только одиночный огонь, для подачи патронов используется коробчатый магазин на 10 патронов. Плюсом данного боеприпаса во время боя является его распространенность, так как он есть в каждом танке или БТР или пулеметчика ПКМ.

Автоматика

Снайперская винтовка Драгунова имеет газоотводную автоматику. Во время выстрела часть пороховых газов из канала ствола поступают в газовую камеру в которой находиться поршень. Пороховые газы давят на поршень в результате чего затворная рама толкается в заднее положение и сжимает возвратную пружину, взводит курок, при возврате в боевое положение затвор выхватывает новый патрон и досылает его в патронник. После отстрела всех патронов из магазина затвор останавливается в заднем положении, что дает бойцу понять, что нужно перезарядить винтовку. На конце ствола имеется дульный тормоз-пламягаситель для снижения отдачи, уменьшения отдачи и предохранения канала ствола от грязи. Так же к винтовке можно подсоединения штык ножа для рукопашного боя. Скорей всего штык-нож стал атрибутом после ВОВ от винтовки Мосина с ее штыком, сомнительно что в бою будет использована СВД в качестве холодного оружия.
Часто автоматику СВД сравнивают с автоматикой АК-47, так как оба имеют газоотводную автоматику, поворотное запирание патрона в стволе, похожая форма затвора, УДС механизм. Но СВД предназначен для выполнения других задач, по этой причине автоматика СВД по сравнению с АК-47 имеет более длинные циклы перезарядки, что снижает отдачу, увеличивает плавность работы механизма. Поршень с затвором не являются единым целым. Газоотводный узел имеет регулятор отвода пороховых газов для регулировки работы затвора в зависимости от боеприпаса и загрязненности ствола. Безопасность винтовки обеспечивает флажковый предохранитель с правой стороны.

Прицельная дальность.
Стандартным прицелом для снайперской винтовки Драгунова является прицел ПСО-1, который рассчитан на стрельбу до 1300 метров. Принято считать, что стрельба на таком расстояние возможно по групповым целям или для ведения пугающего огня. С прицелом ПОС-1 в Афганистане Владимиру Ильину удалось поразить врага на дистанции 1350 метров, что для СВД является рекордом, а также винтовок калибром 7,62 мм. В реальности из винтовки можно вести эффективный огонь на 600-700 метров.
Нормативом кучности для СВД была стрельба по мишени на дальности в 100 метров четырьмя патронами со стальным сердечником, если разброс попаданий был 8 см, то кучность считалась нормальной. В 1967 году при стрельбе из винтовки СВД стали использовать снайперский патрон 7Н1. При стрельбе на 300 метров пробоины от патрона 7Н1 помещались в круг 10-12 см.
Первые СВД производили с нарезом ствола 320 мм, как у спортивных винтовок, которые обеспечивали отличную кучность стрельбы. Но с таки шагом нареза бронебойно-зажигательные патроны Б-32 имели плохую кучность и поэтому в 1975 году было решено производить винтовки СВД с шагом нарезов на 240 мм для увеличения кучности патронов Б-32, что отрицательно повлияло на кучность для простых патронов, кучность с 8 см увеличилось до 10 см при стрельбе на 100 метров.
Для ведения огня имеется механический прицел. Возможна установка ночных прицелов НСПУМ и НСПУ-3 с возможностью ведения прицельного огня в ночное время на 300 метров. Бытует мнение, что СВД морально устарело, но это можно опровергнуть тем, что винтовка предназначена для ротный снайперов «первая ступенька снайпера», данных снайперов не обучают стрельбе на дальние дистанции, а при стрельбе на дальние дистанции есть другие винтовки для таких задач, второй момент-слабая ПСО-1 для таких дистанций.

Прицельная дальность прямого выстрела:

• по головной фигуре, размер мишени 30 см-350 метров,
• по грудной фигуре, размер мишени 50 см-430 метров,
• по бегущей фигуре, размер мишени-150 см-640 метров.

Для повышения удобства СВД имеет ортопедический приклад с рукояткой в деревянном ложе, позже приклады стали изготавливать из противоядерного пластика.

На базе винтовки СВД были созданы:

• СВДС-вариант СВД со складным прикладом и укороченным стволом, винтовка предназначена для бойцов ВДВ, создана в 1991 году, в 1995 году была принята на вооружение армии РФ.
• -СВУ-вариант булл-пап СВД, затворный механизм с магазином находится до рукоятки с курком.
• -СВДК-СВД разработанный под патрон 9,3х64 мм
• -ТСВ-1-СВД «Мелкашка» под патрон 5,6х15,6 мм
• -СВДМ-модифицированный вариант СВД. Добавлена планка пикатинни съемные сошки.
• -СВУ-АС-укороченная, автоматическая, с сошками. Появилась в начале 1990-ых

Винтовка состоит на вооружении не только стран бывшего СССР, а также многих стран Европы и Азии. Производится/лось в Югославии, Китае, Румынии, Индии.

СВД сполна выполняет свои задачи для армейских подразделений, когда стрельбу могут вести бойцы средней подготовки и практически всегда включаются в отряды разведки или ДРГ. Высокая надёжность и простота объясняют ее популярность во всем Мире и практическое использование во время больших военных конфликтов. Из недостатков винтовки можно выделить его прицел ПСО-1, так как имеет всего 4-кратное увеличение.

ТТХ Снайперская Винтовка Драгунова-СВД

Количество выстрелов	10 патронов
Калибр ствола	7,62х54 мм
Боевая скорострельность	30 выстрелов в минуту
Максимальная скорострельность	нет данных
Прицельная дальность	1300 метров
Максимальна дальность стрельбы	3800 метров
Эффективная стрельба	600 метров
Начальная скорость вылета	830 м/с
Автоматика	газоотводная
Вес	4,5 кг-сухой+0,6 кг-прицел+0,2 кг-магазин с патронами
Энергия пули	3500 Дж
Размеры	1225 мм

«Неубиваемая винтовка» Драгунова. Почему СВД остается лучшим оружием снайперов на поле боя

7,62-мм винтовка СВД стала делом всей жизни для Евгения Драгунова. Это самое массовое снайперское оружие в мире, которое используется уже более полувека. Простая, надежная, незаменимая и получившая мировое признание. К тому же еще и первая в мире самозарядная винтовка повышенной точности для армейских снайперов.

Она до сих пор остается основным и самым массовым оружием своего класса в Вооруженных силах РФ. Несмотря на имеющиеся недостатки, изделие все еще соответствует требованиям военных и способно решать поставленные задачи. Специалисты считают СВД лучшим армейским снайперским оружием XX века.

Оружие снайпера на поле боя

«СВД была одним из самых лучших образцов оружия этого класса — оружия снайпера на поле боя. Одним из лучших образцов по надежности, по точности стрельбы на своей дистанции — до 500 м, — рассказал ТАСС испытатель Центрального научно-исследовательского института точного машиностроения (ЦНИИточмаш, входит в состав госкорпорации «Ростех») Александр Борисов. — При этом благодаря используемому патрону (7,62 х 54 мм) из СВД можно поражать цели и на вдвое большей дистанции — до 1 км».

Евгений Драгунов

© Пресс-служба концерна «Калашников»

«СВД достойно выполняет свою задачу на дистанции до 600 м. Надежная общевойсковая винтовка. Проста в конструкции, легка в обучении. Позволяет весьма быстро подготовить основные и базовые навыки снайпера», — говорит о достоинствах СВД Илья Давыдов, начальник Государственного демонстрационно-испытательного центра ЦНИИточмаша.

Как правило, по его словам, современные снайперские винтовки весьма чувствительны к падению, ударам и грязи… А СВД — «неубиваемая винтовка». «Ее можно дать абсолютно необученному бойцу, и он не сможет что-то сломать в этом оружии. Поэтому СВД — первый шаг в снайперской подготовке любого специалиста», — заявил он в разговоре с журналистом ТАСС.

Огромный плюс СВД в том, что она самозарядная. На сравнительных испытаниях с моими коллегами-испытателями не раз убеждались: пока делаешь один выстрел из традиционной снайперской винтовки и передергиваешь затвор — владелец СВД успевает поразить цель два раза. Согласитесь, для боя это существенное преимущество

Александр Борисов

испытатель ЦНИИточмаш

Сейчас подобный класс весьма расширился. «Есть снайперские винтовки для различных целей, но СВД, на мой взгляд, остается лучшей снайперской винтовкой поля боя, — говорит Борисов. — Это как с автомобилями: есть джип для бездорожья, а есть машина для «Формулы-1″. Принцип действия у них в целом одинаков, а результат — разный».

Испытатель ЦНИИточмаша уверен: как автомат Калашникова был «общепринятым стандартом автомата поля боя, так и СВД — общепринятый стандарт снайперской винтовки поля боя».

СВД

© REUTERS/Jalal Al-Mamo

Этого же мнения придерживается и один из действующих сотрудников спецподразделений. «СВД выполняет свои функции, потому что она простая, не требует долгого специального обучения. Достаточно, чтобы в течение двух-трех месяцев обычный рядовой ее смог освоить, — сказал он в разговоре с журналистом ТАСС. — Там очень простой мануал использования, простые правила применения, не нужны различные подручные средства, например, для измерения ветра. Профессиональный снайпер, более подготовленный, из различных элитных спецподразделений, конечно же, не будет использовать СВД, а для массового потребления в армейских частях — более чем достаточно».

Специалист также назвал и ряд недостатков СВД. В частности, она не совсем адаптирована для стрельбы с левого плеча. «Можно, конечно, практиковать, но она все же правосторонняя винтовка. Например, версия СВДУ вообще не позволяет этого делать. А в боевых условиях это немного ограничивает в плане выбора позиции. Не бывает же правых и левых углов. Более профессиональные снайперы могут стрелять и с левого плеча, но опять же нужна серьезная подготовка», — говорит он.

Винтовка также предназначена для одного прицела, другой поставить, по его словам, «уже проблематично, он может не так работать». Объектив на СВД маленький, у современных прицелов он более широкий и удобный.

Прицел СВД

© Виталий Тимкив/ТАСС

У СВД есть определенные ограничения по стрельбе ночью. Конечно, предусматривается, что ты поставишь ночной прицел, но эффективность установки будет невысокая. Вся штампованная ствольная коробка ненадежно крепит прицельные приспособления. Поэтому ночью до 100 м гарантированно будешь попадать, а днем — до 300. То есть механизм крепления прицела обеспечивает такую кучность

сотрудник спецподразделений РФ

Еще один нюанс СВД — это отсутствие глушителя, а ночью, по словам специалиста, этот фактор является «краеугольным камнем». «Ты стреляешь, у тебя происходит засветка прицела, и ты также демаскируешь свою позицию», — поясняет он.

Конечно, таких сырых проблем у СВД много, но именно для массового пользования это отличная винтовка, считает специалист.

«Все функции, которые на нее возлагаются в войсках, она выполняет. Конечно, СВД не суперточная, как другие. Но она боеспособная в плане живучести. И вполне приемлема как винтовка второго номера (часто снайперы используются в составе снайперских пар, что позволяет им эффективнее обеспечивать взаимную безопасность — прим. ТАСС)», — отмечает он.

СВД «уходит на пенсию»?

Драгунов принял участие в конкурсе по созданию армейской самозарядной снайперской винтовки в 1958 году. Среди его конкурентов были знаменитые оружейники Сергей Симонов и Александр Константинов, однако образец, представленный им, превзошел остальные. Его винтовка обладала такими качествами, как высокая кучность боя, удобство в обращении, надежность в эксплуатации и невысокая стоимость производства.

© EPA/RAMINDER PAL SINGH

В 1963 году доработанная СВД стала первой специализированной снайперской винтовкой, принятой на вооружение Советской армии. В ходе дальнейшей модернизации на основе СВД было разработано несколько снайперских винтовок (СВД-С, СВУ, СВДК), которые до сих пор стоят на вооружении наших армейских и специальных подразделений.

В 1991 году завод «Ижмаш», осуществлявший серийный выпуск СВД, разработал новый вариант винтовки для десанта. Доработки были сравнительно простыми. Их итог — СВДС («СВД складная»). В 2016 году начались поставки для Минобороны РФ модернизированных винтовок — СВДМ. Они отличаются усовершенствованной схемой работы газового механизма, наличием планок Пикатинни для оптических прицелов и стрелковых аксессуаров, а также эргономичным прикладом.

СВДМ

© Сергей Бобылев/ТАСС

Но по тем временам СВД действительно было уникальным оружием. Она была создана «с нуля». Для ее серийного изготовления на Ижевском заводе даже сделали отдельную производственную линию, потому что оружие не содержало деталей автомата Калашникова.

«Можете себе представить, как Драгунов бился за то, чтобы никаких составляющих, использующихся на лучшем заводе страны, не применялось в его винтовке. Это невероятная сила духа и характера, позволившая человеку отстоять решения, которые он считал правильными», — рассказал в одном из интервью ТАСС технический консультант концерна «Калашников» Владимир Онокой.

На момент создания СВД была передовым оружием, так как практически все снайперские винтовки мира до начала 1990-х годов перезаряжались вручную. Конечно, существовали отдельные варианты самозарядных винтовок, но они не получили массового применения. Только с начала 2000-х годов именно полуавтоматическая винтовка стала настоящим оружием снайпера, а Драгунов это понял еще в 60-е годы и смог отстоять и реализовать свои задумки.

Считается, что снайпер — это один выстрел. И надо менять позицию. СВД благодаря своей самозарядности и надежности позволяет с одной позиции сделать несколько выстрелов, до того как противник обнаружит эту позицию

Александр Борисов

испытатель ЦНИИточмаша

Время показало, что некоторые эргономические и конструктивные решения, примененные в СВД, стали весьма удачными и копируются до сих пор. Однако задачи изменились и сейчас к оружию предъявляются другие требования, которые СВД не всегда может обеспечить. Поэтому не так давно концерном «Калашников» был создан новый проект — СВЧ (снайперская винтовка Чукавина), которая призвана заменить винтовку Драгунова во всех строевых частях.

Винтовка СВЧ

© Пресс-служба концерна «Калашников»

Кстати, современная боевая экипировка второго поколения «Ратник», которая сейчас используется в войсках, способна защитить от прямого попадания из СВД. По данным разработчиков (ЦНИИточмаш), в ходе испытаний это было подтверждено: общевойсковой бронежилет защищает от пуль со стальным сердечником при обстреле с дальности 10 м из 7,62-мм винтовки (грудь и спина), а в штурмовой комплектации — от бронебойно-зажигательных пуль при обстреле с дальности 10 м (грудь, спина, бока и паховая область).

Оружейная династия Драгуновых

Евгений Драгунов начал заниматься самостоятельными разработками на Ижевском машиностроительном заводе (ныне — в составе концерна «Калашников») с 1946 года: сначала модернизацией кронштейна оптического прицела ПУ для винтовки Мосина образца 1895/1930 годов, проектировал спортивное оружие. В 1949-м была запущена в серийное производство спортивная винтовка С-49 его конструкции (калибр — 7,62 мм). На ней в 1950 году советский стрелок-спортсмен установил мировой рекорд по стрельбе.

Родился 20 февраля 1920 года в Ижевске в семье конструктора Ижевского оружейного завода, партийного работника Федора Владимировича Драгунова и учительницы Зинаиды Константиновны Драгуновой. В 1938-м окончил Ижевский индустриальный техникум с квалификацией техника-технолога и начал работу техником по обработке металлов на оружейном заводе.

В начале декабря 1939 года Драгунова призвали в Красную армию и направили в Хабаровск на обучение в школу артиллерийской инструментальной разведки. Окончив обучение в октябре 1940-го, остался служить при ней в должности оружейного мастера. С началом Великой Отечественной войны на базе школы было сформировано артиллерийское училище, но Евгения как высококлассного специалиста не отправили на фронт, а назначили старшим оружейным мастером. После войны старший сержант Драгунов был демобилизован и в той же должности вернулся на работу на Ижевский машиностроительный завод в отдел главного конструктора.

Продолжение

Авторству Драгунова принадлежит целая серия спортивного оружия — винтовки ЦВ-55, ТСВ-1, МЦВ-55, ЦВ-56, «Биатлон 7-2» и другие.

Конструктор также занимался разработкой короткоствольного оружия. Так, в начале 1970-х годов им был спроектирован пистолет-пулемет ПП-71 (не пошел в серийное производство). Незадолго до смерти, в 1991-м, на основе ПП-71 Драгунов создал пистолет-пулемет ПП-91 «Кедр», который был принят на вооружение МВД РФ уже после его смерти. За время конструкторской деятельности Драгуновым было спроектировано 27 образцов боевого и спортивного оружия, десять из которых выпускались серийно.

Евгений Драгунов скончался 4 августа 1991 года. Похоронен в Ижевске, где одна из улиц города носит его имя. Его сыновья также стали оружейниками. Старший — Михаил Драгунов завершил начатую отцом работу по усовершенствованию «Кедра». Младший — Алексей в соавторстве с Виктором Калашниковым (сыном известного Михаила Калашникова) по заказу МВД России в начале 1990-х годов создал на «Ижмаше» пистолет-пулемет ПП-19 «Бизон», который широко применялся спецподразделениями силовых структур в боевых действиях на Северном Кавказе.

В конце января 2020 года в музейно-выставочном комплексе имени Калашникова в Ижевске открылась выставка «Вижу цель», посвященная 100-летию со дня рождения Евгения Драгунова. В экспозиции представлены не только различные образцы знаменитой СВД, но и спортивное оружие, а также личные вещи конструктора.

---

Роман Азанов

^{В материале использованы данные «ТАСС-Досье»}

Примеры разложения по сингулярным значениям

Информация о версии: Код для этой страницы был протестирован в R В разработке (нестабильная) (2012-07-05 r59734)
Дата: 2012-08-08
С: knitr 0.6.3

Разложение по сингулярным числам (SVD) — это тип факторизации матрицы. Более подробную информацию о СВД можно найти на странице Википедии. это хорошая отправная точка. На этой странице мы приводим четыре примера данных анализ с использованием СВД в р.

Пример 1: SVD для поиска обобщенного обратного к неполноранговой матрице

Для квадратной матрицы A с ненулевым определителем существует обратная матрица B такая, что AB = I и BA = I.Для неквадратной матрицы обобщенные обратные матрицы имеют некоторые (но не все) свойства обратной матрицы. СВД можно использовать для найти обобщенную обратную матрицу. В приведенном ниже примере мы используем SVD для найти обобщенный обратный B к матрице A такой, что ABA = A. Сравним наши обобщенная обратная сгенерированная командой ginv .

Библиотека

 (МАССА)

a <- matrix (c (1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 0, 0, 0, 0, 0,
    0, 0, 0, 0, 1, 1, 1, 0, 0, 0, 0, 0, 0, 0, 0, 0, 1, 1, 1), 9, 4)

а.svd <- svd (а)
a.svd $ d


 ## [1] 3.46e + 00 1.73e + 00 1.73e + 00 1.92e-16


ds <- diag (1 / a.svd $ d [1: 3])
u <- a.svd $ u
v <- a.svd $ v
us <- as.matrix (u [, 1: 3])
vs <- as.matrix (v [, 1: 3])

(a.ginv <- vs% *% ds% *% t (США))


 ## [, 1] [, 2] [, 3] [, 4] [, 5] [, 6] [, 7] [, 8]
## [1,] 0,0833 0,0833 0,0833 0,0833 0,0833 0,0833 0,0833 0,0833
## [2,] 0,2500 0.2500 0,2500 -0,0833 -0,0833 -0,0833 -0,0833 -0,0833
## [3,] -0,0833 -0,0833 -0,0833 0,2500 0,2500 0,2500 -0,0833 -0,0833
## [4,] -0,0833 -0,0833 -0,0833 -0,0833 -0,0833 -0,0833 0,2500 0,2500
## [, 9]
## [1,] 0,0833
## [2,] -0,0833
## [3,] -0,0833
## [4,] 0,2500


# используя функцию ginv, определенную в MASS
гинв (а)


 ## [, 1] [, 2] [, 3] [, 4] [, 5] [, 6] [, 7] [, 8]
## [1,] 0.0833 0,0833 0,0833 0,0833 0,0833 0,0833 0,0833 0,0833
## [2,] 0,2500 0,2500 0,2500 -0,0833 -0,0833 -0,0833 -0,0833 -0,0833
## [3,] -0,0833 -0,0833 -0,0833 0,2500 0,2500 0,2500 -0,0833 -0,0833
## [4,] -0,0833 -0,0833 -0,0833 -0,0833 -0,0833 -0,0833 0,2500 0,2500
## [, 9]
## [1,] 0,0833
## [2,] -0,0833
## [3,] -0,0833
## [4,] 0,2500


Пример 2: Обработка изображения

Для приведенного ниже кода требуется пакет ReadImages .Читается в формате jpeg (pansy.jpg) и отображает его в R, сначала в цвете (когда изображение хранится как три матрицы - одна красная, одна зеленая, одна синяя), а затем в оттенках серого (когда изображение хранится как одна матрица). Затем с помощью SVD мы можем существенно сжать изображение. Обратите внимание, что мы можем восстановить изображение с различной степенью детализации по мере воссоздания изображение из разного числа размеров из наших матриц СВД. Ты можешь посмотрите, сколько измерений необходимо, чтобы получить изображение, которое невозможно отличается от оригинала.

Библиотека

 (ReadImages)
x <- read.jpeg ("pansy.jpg")
тусклый (x)


plot (x, useRaster = TRUE)


r <- imagematrix (x, type = "gray")

plot (r, useRaster = TRUE)


r.svd <- svd (r)
d <- diag (r.svd $ d)
тусклый (d)


u <- r.svd $ u
v <- r.svd $ v
сюжет (1: длина (r.svd $ d), r.svd $ d)


# первое приближение
u1 <- при.матрица (u [-1, 1])
v1 <- as.matrix (v [-1, 1])
d1 <- as.matrix (d [1, 1])
l1 <- u1% *% d1% *% t (v1)
l1g <- imagematrix (l1, type = "серый")
сюжет (l1g, useRaster = TRUE)


# больше приближения
глубина <- 5
us <- as.matrix (u [, 1: глубина])
vs <- as.matrix (v [, 1: глубина])
ds <- as.matrix (d [1: глубина, 1: глубина])
ls <- us% *% ds% *% t (vs)
lsg <- imagematrix (ls, type = "gray")


 ## Предупреждение: значения пикселей были автоматически обрезаны из-за превышения диапазона.

 участок (lsg, useRaster = TRUE)


Пример 3: Анализ основных компонентов с использованием SVD

В этом примере используется автоматический набор данных Stata. PCA может быть достигнуто с помощью SVD. Ниже мы сначала используем команду prcomp в R, а затем строим дисперсии главных компонент (т.е.квадратных корней из собственных значений). Эти значения также можно найти с помощью спектрального разложения на корреляцию матрица или СВД на матрица переменных после стандартизации каждой переменной.

 библиотека (иностранная)
auto <- read.dta ("http://statistics.ats.ucla.edu/stat/data/auto.dta")

pca.m1 <- prcomp (~ ствол + вес + длина + высота, данные = авто,
    scale = TRUE)

осыпь (pca.m1)


# спектральное разложение: собственные значения и собственные векторы
xvars <- с (авто, cbind (ствол, вес, длина, высота))
корр <- кор (xvars)
а <- собственное (корр)
(std <- sqrt (a $ значения))


 ## [1] 1.738 0,807 0,526 0,225


 ## [, 1] [, 2] [, 3] [, 4]
## [1,] -0,507 -0,233 0,825 0,0921
## [2,] -0,522 0,454 -0,268 0,6708
## [3,] -0,536 0,390 -0,137 -0,7358
## [4,] -0,428 -0,767 -0,479 -0,0057


# svd подход
df <- nrow (xvars) - 1
zvars <- масштаб (xvars)
z.svd <- svd (зварс)
z.svd $ d / sqrt (df)


 ## [1] 1,738 0,807 0,526 0,225


 ## [, 1] [, 2] [, 3] [, 4]
## [1,] 0.507 -0,233 0,825 -0,0921
## [2,] 0,522 0,454 -0,268 -0,6708
## [3,] 0,536 0,390 -0,137 0,7358
## [4,] 0,428 -0,767 -0,479 0,0057


Пример 4: Метрическое многомерное масштабирование с SVD

В этом примере используется набор данных Stata cerealnut. Многомерное масштабирование также может быть достигнуто с помощью SVD. Сюжеты созданы используя cmdscale и координаты, сгенерированные из шагов SVD, зеркально отражены относительно оси x / x1 = 0, но в остальном идентичны.

 cnut <- read.dta ("http://statistics.ats.ucla.edu/stat/data/cerealnut.dta")

# центрирование переменных
mds.data <- as.matrix (sweep (cnut [, -1], 2, colMeans (cnut [, -1])))
dismat <- dist (mds.data)
mds.m1 <- cmdscale (dismat, k = 8, eig = TRUE)
mds.m1 $ eig


 ## [1] 1.58e + 05 1.09e + 05 1.06e + 04 3.83e + 02 6.98e + 01 1.25e + 01 5.76e + 00
## [8] 2.22e + 00 4.51e-12 4.51e-12 4.12e-12 3.19e-12 3.15e-12 2.30e-12
## [15] 2.09e-12 1.25e-12 1.13e-12 8.79e-13 2.97e-13 -1.38e-12 -1.45e-12
## [22] -1,57e-12 -1,88e-12 -5,92e-12 -2,52e-11


mds.m1 <- cmdscale (dismat, k = 2, eig = TRUE)
x <- mds.m1 $ points [, 1]
y <- mds.m1 $ points [, 2]
сюжет (x, y)
текст (x + 20, y, label = cnut $ brand)


# собственные значения
xx <- svd (mds.data% *% t (mds.data))
xx $ d


 ## [1] 1.58e + 05 1.09e + 05 1.06e + 04 3.83e + 02 6.98e + 01 1.25e + 01 5.76e + 00
## [8] 2.22e + 00 1.58e-11 9.90e-12 7.19e-12 4.71e-12 4.15e-12 3.03e-12
## [15] 2.77e-12 2.08e-12 1.97e-12 1.50e-12 1.26e-12 1.05e-12 7.93e-13
## [22] 7.35e-13 2.09e-13 1.65e-13 8.38e-14


# координаты
xxd <- xx $ v% *% sqrt (diag (xx $ d))
x1 <- xxd [, 1]
y1 <- xxd [, 2]

сюжет (x1, y1)
текст (x1 + 20, y1, label = cnut $ brand)


.

Вы не знаете SVD (Разложение по сингулярным значениям) | Автор: Хусейн Абдуллатиф

Мы не сможем справиться с этим беспорядком, не обработав сначала единственный вектор!

Если вы посмотрите на множество обобщений, сделанных в математике, вы обнаружите, что они в основном используют матрицы .

Итак, мы должны найти способ выразить операцию векторной декомпозиции с помощью матриц.

Оказалось, что это естественно:

Та же фигура, что и раньше, но наклон оси проекции, чтобы убедить вас, что они не ограничиваются x и y.(aₓ и aᵧ - координаты вектора a , помещенные в матрицу-столбец (он же вектор-столбец) согласно соглашению. То же самое для v₁ и v₂).

Мы хотим разложить (спроецировать) вектор a по единичным векторам v ₁ и v ₂ .

Возможно, вы уже знаете (особенно если вы это видели), что проецирование выполняется с помощью скалярного произведения - оно дает нам длин проецирования (s ₐ ₁ и s ₐ ₂):

Проецирование (a) на v1 и v2.

Но это лишнее. Мы можем использовать эффективность матриц…

…, чтобы написать оба уравнения за один раз, добавив дополнительных столбцов для каждого единичного вектора.

Мы можем даже добавить больше точек…

… добавив дополнительных строк для каждой точки. S - матрица, содержащая длины выступов.

Вот как это выглядит после добавления этой точки b :

Теперь легко обобщить на любое количество точек и размеров:

n = no.точек, d = кол. размеров, A = матрица, содержащая точки, V = матрица, содержащая оси разложения, S = матрица, содержащая длины проекции.

Математическая элегантность в лучшем виде.

.

Svd

Рисование (35x25 см) Имеющиеся лицензии Рисование (35x25 см) Имеющиеся лицензии Рисование (35x25 см) Имеющиеся лицензии Рисование Имеющиеся лицензии Рисование (35x25 см) Имеющиеся лицензии Рисование (35x25 см) Имеющиеся лицензии Рисование (35x25 см) Имеющиеся лицензии Рисование (35x25 см) Имеющиеся лицензии Рисование (35x25 см) Имеющиеся лицензии

© 2012 Свд

# 10 - Рисунок, 35x25 см © 2012 - Svd - Рисование (35x25 см) Имеющиеся лицензии

© 2012 Свд

# 11 - Рисунок, 35x25 см © 2012 - Svd - Рисование (35x25 см) Имеющиеся лицензии

© 2012 Свд

# 12 - Рисунок, 35x25 см © 2012 - Svd - Рисование (35x25 см) Имеющиеся лицензии

© 2012 Свд

# 13 - Рисунок, 35x25 см © 2012 - Svd - Рисование (35x25 см) Имеющиеся лицензии

© 2012 Свд

# 14 - Рисунок, 35x25 см © 2012 - Svd - Рисование (35x25 см) Имеющиеся лицензии

© 2012 Свд

# 15 - Рисунок, 35x25 см © 2012 - Svd - Рисование (35x25 см) Имеющиеся лицензии

© 2012 Свд

# 16 - Рисунок, 35x25 см © 2012 - Svd - Рисование (35x25 см) Имеющиеся лицензии

© 2012 Свд

# 17 - Рисунок, 35x25 см © 2012 - Svd - Рисование (35x25 см) Имеющиеся лицензии

© 2012 Свд

# 18 - Рисунок, 35x25 см © 2012 - Svd - Рисование (35x25 см) Имеющиеся лицензии

© 2012 Свд

# 19 - Рисунок, 35x25 см © 2012 - Svd - Рисование (35x25 см) Имеющиеся лицензии

© 2012 Свд

# 20 - Рисунок, 35x25 см © 2012 - Svd - Рисование (35x25 см) Имеющиеся лицензии

Об этой коллекции:

Откройте для себя великое искусство современного художника Свд.Просматривайте произведения искусства, покупайте оригинальные произведения искусства или высококачественные принты.

.

System View Описание

Введение

Формат CMSIS System View Description (CMSIS-SVD) формализует описание системы, содержащееся в микроконтроллерах на базе процессора Arm Cortex-M, в частности, регистры отображения памяти периферийных устройств. Детали, содержащиеся в описаниях системного обзора, сопоставимы с данными в справочных руководствах устройств. Информация варьируется от высокоуровневого функционального описания периферийного устройства до определения и назначения отдельного битового поля в регистре с отображением в память.

Файлы

CMSIS-SVD разрабатываются и обслуживаются поставщиками микросхем. Производители кремния распространяют свои описания как часть пакетов CMSIS Device Family Pack. Поставщики инструментов используют файлы CMSIS-SVD для обеспечения представления отладки периферийных устройств для конкретных устройств в своих отладчиках. И последнее, но не менее важное: файлы заголовков устройств, совместимых с CMSIS, генерируются из файлов CMSIS-SVD.

CMSIS-SVD Преимущества

• Для разработчиков программного обеспечения:
  • Согласованность между файлом заголовка устройства и тем, что отображается отладчиком.
  • Подробная информация о периферийных устройствах, регистрах, полях и битовых значениях, а также именованных прерываниях из отладчика без необходимости обращаться к документации устройства.
  • Удобный доступ к новым и обновленным описаниям в составе пакетов семейств устройств CMSIS поставщика микросхем, поскольку пакеты предоставляются поставщиками микросхем.
  • Повышена эффективность разработки программного обеспечения.
• Для поставщиков кремния:
  • Формат файла, не зависящий от поставщика инструментов, обеспечивает раннюю поддержку устройств с помощью широкого спектра инструментальных средств с ограниченными усилиями.
  • Формат на основе XML помогает упростить интеграцию в процессы внутреннего проектирования.
  • Автоматическое создание файлов заголовков устройств, совместимых с CMSIS.
  • Полный контроль на протяжении всего жизненного цикла файлов CMSIS-SVD от создания до обслуживания.
• Для поставщиков инструментов:
  • Унифицированный формат файлов, используемый поставщиками микросхем, помогает повысить эффективность своевременной поддержки широкого спектра устройств.
  Поставщики кремниевых продуктов
  • могут предоставить доступ к поддержке устройств на ранней стадии через ограниченный доступ к пакетам CMSIS Device Family Pack.
  • Обновленные описания доступны в Интернете, что упрощает обслуживание устройств.

Спецификация языков и условные обозначения

CMSIS-SVD в ARM :: CMSIS Pack

Следующие файлы, относящиеся к CMSIS-SVD, находятся в каталогах ARM :: CMSIS Pack:

Файл / папка	Содержимое
CMSIS \ Documentation \ SVD	Эта документация
CMSIS \ Utilities	Примерный файл SVD (ARM_Example.svd) и сгенерированный файл заголовка (ARM_Example.h).

---

.
