Телескопы : типы, характеристики и особенности
Обычный человек без каких-либо глубоких знаний в области астрономии приобретает телескоп, полагая, что его основной задачей является увеличение. Такой взгляд на данный прибор является заблуждением, так как телескоп – это, в первую очередь, прибор для сбора света звезд. И, естественно, чем лучше прибор выполняет эту функцию, тем больше возможностей у наблюдающего обнаружить на небе самые дальние и тусклые тела.
У телескопов выделяют несколько типов, которые достаточно сильно отличаются друг от друга за счет своих особенностей. Также стоит обратить внимание на характеристики и отдельные моменты, которые описывают физические особенности и комплектацию.
Неудивительно, если новичок-астроном при выборе оптического прибора «зайдет в тупик» из-за определения типа прибора. Но тип телескопа играет главную роль в его функционировании, так как именно от него зависят такие факторы, как размер цены, уровень мобильности прибора, качество наблюдения за небесными телами.
Типы телескопов

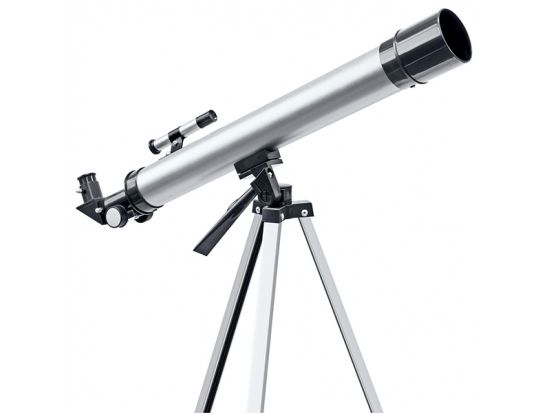

Рефракторы – самые востребованные телескопы среди начинающих любителей. Они неприхотливы в использовании, просты в эксплуатации, обладают высокой эффективностью. Алгоритм работы оптического прибора достаточно прост: в качестве объектива выступает двояковыпуклая линза, а вогнутая либо двояковогнутая линза фокусирует собранный свет. Здесь стоит обратить внимание на качество линзы, так как оно напрямую влияет на качество получаемого изображения, а также на стоимость самого рефрактора. Центральное экранирование в приборе отсутствует, но, несмотря на это, светопотери все же имеют здесь место. Причиной их возникновения выступает не только «аппетит» линз, из-за чего происходит поглощение света с силой, полностью пропорциональной диаметру объектива, но и сами линзы, из-за которых теряется свет. Чтобы разрешить проблемы с качеством изображения, можно прибегнуть к использованию просветляющего покрытия оптики и особых сортов стекла.
Оптическая схема телескопа всегда оснащена закрытой трубой, за счет чего он выигрывает у того же телескопа Ньютона минимальным накапливанием пыли и грязи. Оптический прибор такого вида быстро адаптируется к разным температурным условиям: к работе можно приступать сразу после перестановки из дома на улицу, хотя в зимнее время придется все-таки немного подождать.
Уровень подготовки : для начинающих и продвинутых
Виды : Галилея, Кеплера, ахромат, апохромат
Тип монтировки
Предмет наблюдения : двойные звезды, Луна, планеты Солнечной системы
Плюсы : высокая надежность, быстрая термостабилизация, нет необходимости в периодических настройках
Минусы : длинная оптическая труба, большой вес, цветовые искажения, высокая стоимость
Рефлекторы – телескопы, оснащенные светособирающим элементом, состоящим исключительно из зеркал.
Вогнутое зеркало рефлектора функционирует наподобие выпуклой линзы рефрактора при сборе света в некоторой точке. При оснащении данной точки окуляром, можно получить четкое изображение наблюдаемого тела. В наши дни самым популярным телескопом-рефлектором считается прибор, собранный согласно оптической схеме Ньютона, который часто используется среди опытных астрономов. Он хорош для наблюдений абсолютно всех объектов, находящихся в дальнем космосе – от галактик до туманностей, но совершенно не пригоден для наземных наблюдений, так как зеркальная ориентация изображения не поддается исправлению даже при использовании дополнительных аксессуаров. Малое искажение изображения и исключение вероятности изменения размера объекта на картинке не дают гарантии отсутствия ошибок и погрешностей. При просмотре звезды на небе уже недалеко от оси начинает наблюдаться кома, приводящая к искажению изображения объекта: тело представлено не в форме кружка, а как конусная проекция – яркая заостренная часть расплывается от центра поля зрения к тупой и округлой форме.
Уровень подготовки
Виды : Ньютона, Грегори, Кассегрена, Ричи-Кретьена, Корша, Гершеля, Шмидта
Тип монтировки : альт-азимутальная, экваториальная
Предмет наблюдения : объекты дальнего космоса (галактики, скопления звезд, туманности)
Плюсы : компактность, умеренная стоимость, отсутствие хроматической аберрации
Минусы : необходимость в периодической чистке и подстройке зеркал, длительная термостабилизация
Катадиоптрические телескопы – оптические приборы, предполагающие скрещивание рефрактора с рефлектором, своего рода «универсалы» среди телескопов: они оснащены и линзами, и зеркалами. Любители астрономии отдают свое предпочтение, в основном, оптическим приборам, основанным на схеме Кассегрена – это телескопы Шмидта-Кассегрена и Максутова-Кассегрена.
Если рассматривать телескоп Шмидта-Кассергена, то здесь стоит обратить внимание на главное и вторичное зеркала – они оба сферические. При использовании данной системы наиболее сильно заметно кривизну поля и кому, коррекция которых возможна при использовании специальных линз. Тем не менее, «катадиоптрики» имеют массу преимуществ: например, по сравнению с ньютоновскими рефлекторами таких же фокусных расстояний, они обладают короткой трубой и меньшей массой. Также на катадиоптрических телескопах полностью отсутствуют растяжки крепления вторичного зеркала. Владельцы зеркально-линзовых телескопов особо не озадачиваются уходом за ними благодаря закрытой трубе, которая не позволяет образовываться воздушным потокам и скапливаться пыли.
Оптическая система Максутова-Кассегрена имеет сферические зеркала и линзовый выпукло-вогнутый корректор-мениск, который занимается исправлением аберрации. Менисковые рефлекторы оснащены закрытой трубой, не имеют растяжек, при правильном подборе параметров системы можно исправить абсолютно все возможные аберрации.
В целом, катадиоптрики – это, прежде всего, комфорт и компактность. Небольшие менисковые телескопы, оснащенные легкими трубами, давно используются астрономами-любителями для наблюдений загородом: благодаря небольшому весу и компактному устройству их легко перевозить в багажнике машины. Слабым местом у зеркально-линзовых телескопов является невысокая светосила, поэтому объекты дальнего космоса будут оставаться искаженными.
Уровень подготовки : для опытных
Виды : Шмидта-Кассегрена, Максутова-Кассегрена
Предмет наблюдения : Луна, планеты Солнечной системы, звезды
Плюсы : универсальность, компактность, отсутствие большинства аберраций, простота транспортировки, приспособленность для астрофотографии
Минусы : сложная конструкция, высокая стоимость, длительная термостабилизация на протяжении 2-3 часов
Оптические схемы телескопов
Качество изображения наблюдаемого объекта напрямую зависит как от вида телескопа и его составляющих деталей, так и от оптической схемы, которой он оснащен.
На самом деле, оптических схем телескопов достаточно много, и они в свою очередь делятся на подвиды. Большинство астрономов-любителей отдают свое предпочтение классическим схемам – о них и расскажем ниже.
Схема Ньютона по праву считается самой популярной оптической схемой. Принцип работы телескопа Ньютона заключается в плоском диагональном зеркале, которое располагается рядом с фокусом. Зеркало, выполняющее главную роль, обычно имеет параболическую форму, но при не слишком большом относительном отверстии может быть сферическим. Оно отражает световой пучок так, что луч выходит за пределы трубы под углом 45 градусов, давая возможность сфотографировать изображение или рассмотреть его через окуляр.
Использование : длиннофокусные и короткофокусные рефлекторы Ньютона
Предмет наблюдения : планеты Солнечной системы
Плюсы : небольшая цена, малый вес, большое поле зрения, большое увеличение для наблюдений
Минусы : возможность сферической аберрации, потеря качества изображения космического объекта со временем, необходимость в периодической юстировке
Схема Галилея появилась благодаря телескопу, где в качестве объектива выступала одна собирающая линза, а в качестве окуляра – рассеивающая.
Использование : длинные и короткие ахроматы, апохроматы
Предмет наблюдения : Луна, планеты Солнечной системы, туманности, кометы, галактики
Плюсы : закрытая труба, большой фокус, большая светосила для наблюдений за слабыми протяженными объектами, долгая сохранность качества изображения
Минусы : высокая цена, возможность «разюстировки» и расслоения многолинзового объектива со временем, большой вес
Однажды Иоганн Кеплер захотел просто улучшить работу своего рефрактора, сделав в окуляре замену рассеивающей линзы на собирающую, а в итоге создал новую систему, которая была названа в его честь –
Замена линз позволила увеличивать вынос зрачка и поле зрения, но, к сожалению, дала перевернутую картинку. Кеплерская труба имеет промежуточное изображение, плоскость которого может оснащаться измерительной шкалой. Таким образом, нынешние рефракторы – это последователи трубы Кеплера. Сильная хроматическая аберрация – единственный недостаток системы, который достаточно легко устраняется с помощью использования ахроматического объектива.
Использование : рефракторы
Предмет наблюдения : Луна, планеты Солнечной системы и их спутники, астероиды
Плюсы : большое поле зрения, качественное изображение (по сравнению с системой Галилея), большая кратность увеличения
Минусы : перевернутое изображение, большие хроматические аберрации
Оптическая схема Грегори представляет собой телескоп, в котором главное вогнутое зеркало параболической формы отражает ход лучей на меньшее эллиптическое зеркало. Вторичное зеркало, в свою очередь, направляет свет обратно в центральное отверстие, где находится окуляр.
Так как фокусное расстояние меньше расстояния между зеркалами, изображение наблюдаемого объекта получается прямым, за счет чего эта схемы выигрывает у Ньютона.
Использование : рефлекторы
Предмет наблюдения : планеты Солнечной системы, земные объекты
Плюсы : большое увеличение изображения, удлиненное фокусное расстояние, возможность фотографирования космических и земных объектов
Минусы : слишком длинная труба, необходимость в постоянной юстировке, преувеличение экранирования, возникновение тепловых токов, большой вес
В 17 веке Лоран Кассегрен предложил систему телескопа, где объектив состоял из двух зеркал, а главное зеркало было вогнутым. Данная система стала называться оптической схемой Кассегрена. Главное зеркало отражает световой луч на вторичное гиперболическое зеркало, из-за чего система не исключает проявление аберраций комы, но это не мешает ей быть востребованной среди опытных любителей астрономии.
Она оснащена открытой трубой, которая контактирует с окружающим воздухом, что положительно влияет на скорость адаптации телескопа к окружающей температуре. Но стоит отметить, что это не очень хорошо сказывается на чистоте поверхностей, а также на качестве изображения, которое, вероятнее всего, будет страдать от конвекционных потоков, проходящих внутри (а подавить их в открытой трубе практически невозможно).
Использование : рефлекторы
Предмет наблюдения : планеты Солнечной системы
Плюсы : центральное экранирование, качественное изображение
Минусы : проблемы с защитой от засветки изображения прямыми лучами, аберрации по краям изображения
Если же усовершенствовать схему Кассегрена, заменив главное параболическое зеркало гиперболическим, то можно получить оптическую систему Ричи-Кретьена, где поле зрения составляет около 4 градусов. Данная система получила широкое применение при создании рефлекторов больших размеров, так как ее главное достоинство – это полное отсутствие комы, за счет чего есть возможность создания качественной астрофотографии.
Схема Ричи-Кретьена, так же как и система Кассегрена, имеет эквивалентное фокусное расстояние, которое значительно преобладает над длиной трубы. Схема будет идеальным решением при необходимости умеренных относительных отверстий для снимков больших масштабов.
Использование : рефлекторы
Предмет наблюдения : Луна, планеты Солнечной системы, галактики
Плюсы : отсутствие комы третьего порядка, отсутствие аберрации, простота в использовании, легкая юстировка
Минусы : тщательное соблюдение сохранности центрировки зеркал при работе, недоступность прямого фокуса из-за его расположения за вторичным зеркалом
Монтировки телескопов
Монтировка – крайне значимый компонент телескопа, ведь отсутствие устойчивой опоры делает наблюдение небесных объектов с большим увеличением невозможным. Действительно, странно будет выглядеть, если небо начнут рассматривать в подзорную трубу, держа ее в руках… Помимо устойчивости, монтировка дает возможность наводить оптический прибор на небесное тело и сохранять его в поле зрения, компенсируя, таким образом, солнечное вращение.
Поэтому при выборе монтировки нужно обязательно обращать внимание не только на устойчивость, жесткость, массу подъема груза, но и на возможность транспортировки, а также точность и плавность ходов. Монтировки делятся на разные типы, каждый из которых имеет свои особенности: так, конструктивно различают экваториальную и азимутальную, выделяют отдельно – монтировку Добсона, хотя это, по идее, всего лишь разновидность азимутальной.

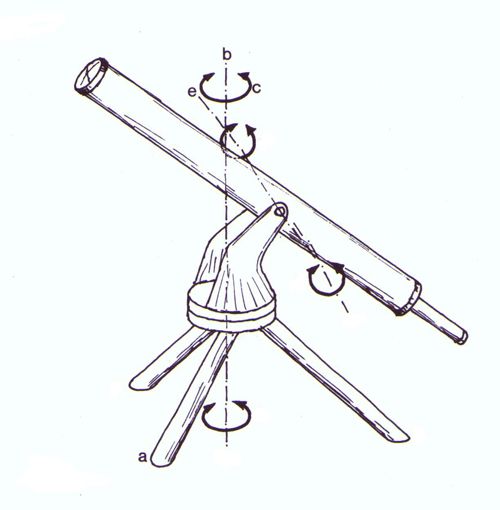

Азимутальная монтировка позволяет осуществлять свободное перемещение трубы как вертикально (вверх и вниз), так и горизонтально, по азимуту, откуда, собственно, и пошло название. Примером такой монтировки может послужить самый обыкновенный фотоштатив. Монтировки принято делить на поколения: AZ1 предполагает отсутствие системы тонких движений, AZ2 имеет тонкую настройку по вертикали, AZ3 и AZ5 оснащены ручками точных движений как по вертикали, так и по горизонтали.
Плюсы : компактность, маленький вес, интуитивно понятная конструкция, полная готовность к работе, подходящий вариант для начинающих
Минусы : нет возможности «ведения» небесного объекта, не модернизируется

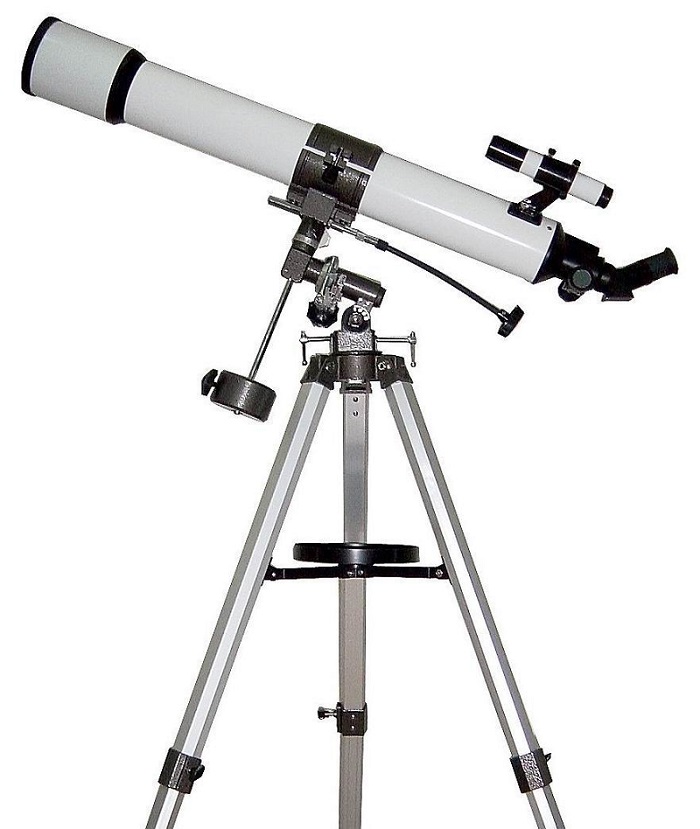

Экваториальная монтировка – монтировка, у которой одна ось параллельна земной оси.
При использовании данного оборудования достаточно легко следить за небесными объектами, за счет чего возможна качественная астрофотография. Экваториальные монтировки различают по поколениям EQ1, EQ2 и EQ3, которые отличаются друг от друга сложностью настройки и точностью подстройки для наблюдений.
Плюсы : возможность «ведения» объекта, пригодность для астрофотографии, хорошая жесткость и устойчивость, возможность установки моторов для слежки за небесными телами, модернизация до компьютеризации
Минусы : необходимость предварительной настройки, большой вес, малая пригодность для наблюдения за наземными объектами, необходимость определенных навыков и знаний при работе
Монтировка Добсона считается разновидностью азимутальной монтировки для рефлекторов, апертура которых составляет более 200 мм. Она славится устойчивостью, простотой и быстрой установкой. Она позволяет осуществлять плавное перемещение трубы телескопа по вертикали и горизонтали (азимуту).
Плюсы : создание устойчивости для больших рефлекторов, нет необходимости в предварительной настройке, наличие вариантов с автоматической наводкой
Минусы : малая пригодность для наблюдения за наземными объектами, необходимость ровной поверхности при установке
Компьютеризированная монтировка подойдет как для новичков, так и для опытных астрономов. Она используется у современных телескопов, реализующих разнообразные технологии: от управления с компьютера до компьютерного наведения на объект. Естественно, цена у таких приборов очень сильно «кусается».
Плюсы : подходящий вариант для астрофотографии, наличие базы объектов и функции автоматического наведения, наличие функции автоматической слежки за объектом
Минусы : требуется предварительная настройка перед использованием
Характеристики телескопов
Апертура (диаметр объектива)
Диаметр объектива телескопа, или апертура – диаметр объектива линзы, собирающей свет (в рефракторе и катадиоптрике) или главного зеркала (в рефлекторе).
Принцип работы апертуры основывается на правиле «чем больше диаметр, тем больше сбор света». Хорошая апертура предполагает четкое просматривание деталей объектов, отличное увеличение телескопа, изображение самых тусклых тел. Единицы измерения апертуры – дюймы либо миллиметры.
Фокусное расстояние
Фокусным расстоянием принято считать расстояние от объектива до точки, в которой сталкиваются лучи, преломляемые линзой в рефракторе, либо отражаемые линзой в рефлекторе и катадиоптрике. От фокусных расстояний оптического прибора и окуляра зависит конечное увеличение телескопа. Телескопы разделяют на коротко- и длиннофокусные. Так, короткофокусным телескопом называют прибор, фокусное расстояние которого достигает 7. Телескоп с коротким фокусом позволяет получить широкое поле зрения, а длиннофокусный телескоп достигает большего увеличения.
Кратность (увеличение)
Кратность телескопа показывает, во сколько раз данный прибор увеличит объект, за которым ведется наблюдение.
Увеличение телескопов для любителей-астрономов колеблется от 40 до 160 крат. Чтобы вычислить кратность телескопа, достаточно разделить расстояние фокуса телескопа на расстояние фокуса окуляра. Так как телескопы предназначаются для разных наблюдений, при выборе оптического прибора стоит уделять внимание тому, для чего он приобретается. Например, телескопы с малым увеличением отлично подойдут для просмотра объектов дальнего космоса, а с большим увеличением лучше приобрести для более ярких объектов – Луны или планет Солнечной системы. Максимальное полезное увеличение телескопа, то есть необходимое качество изображения, можно определить с помощью простого подсчета: диаметр объектива умножить на двойку, а если умножить на числовое значение 0,15 – получится минимальное полезное увеличение телескопа. Получившийся диапазон при вычислениях – это максимально комфортное значение для наблюдателя, благодаря ему изображение небесных тел получится без искажений, с полной сохранностью качества. Высокая кратность подходит для наблюдений за Луной и планетами Солнечной системы, для постижения объектов дальнего космоса лучше уделять внимание апертуре телескопа.
Тип просветления
Просветление влияет на качество изображения. Поверхности «стекло-воздух» оснащаются многослойным противоотражающим покрытием, что позволяет получать наилучшее качество картинки.
Предельная звездная величина
Звезды и объекты глубокого космоса обладают определенной яркостью, которая напрямую влияет на предельную звездную величину: чем ярче небесное тело, тем меньше его предельная звездная величина.
Габариты телескопа
Размеры телескопа называются его габаритами. Например, фокусное расстояние у рефрактора и его возможности полностью зависят от длины трубы. Большая масса телескопа требует особенной монтировки, способной уравновешивать его, а также усложняет его транспортировку.
Особенности работы с телескопами
Искажения
При использовании телескопа в неподходящих условиях, из-за которых температура прибора не будет соответствовать температуре окружающей среды, а также при особенностях оптической системы могут наблюдаться искажения – дефекты при изображении наблюдаемого объекта.
Искажения изображения у телескопа можно устранить при использовании дополнительного оборудования. Например, если рефрактор показывает вокруг ярких объектов ореолы определенных цветов, то стоит дополнительно приобрести специальную корректирующую линзу, благодаря которой получится устранить проблему. Часто бывают случаи, когда рефлектор с коротким фокусом отражает объекты вытянутой формы, напоминающие кометы или груши. Здесь опытные астрономы-любители прибегают к установке корректора комы в фокусере телескопа.
Термостабилизация
Рефракторы больших размеров и катадиоптрические телескопы необходимо перед началом работы привести в температурное равновесие с окружающей средой. Какого-то определенного времени становления температуры нет, так как «привыкание» прибора зависит от размера линзы и массы: чем больше их значения, тем дольше телескоп термостабилизируется. Данный процесс можно наблюдать, когда телескоп выносится на улицу в холодную погоду: из-за того, что оборудование теплее, чем температура воздуха, картинка в объективе начинает дрожать из-за активно перемещающихся потоков воздуха.
А если телескоп будет, наоборот, холоднее, чем температура окружающей среды, то на нем может образоваться нежелательный конденсат, который даст эффект запотевших стекол и изображение объекта получится размазанным.
Юстировка
Сразу после приобретения телескопа, в частности рефлектора, каждый начинающий астроном сталкивался с таким явлением, как юстировка, которая заключается в настраивании оптического прибора в целях получения наилучшего качества. Процесс юстировки с технической точки зрения – это придание зеркалу телескопа необходимого наклонного угла. Подробную инструкцию по настройке телескопа можно найти в руководстве для пользователя, которое идет в комплекте с прибором.
В нашем интернет-магазине вы можете приобрести телескопы для любого уровня подготовки и с любыми характеристиками и особенностями. Получить консультацию и сделать заказ можно у наших менеджеров.
Около миллиона рентгеновских источников на «северной» половине неба по данным СРГ/еРОЗИТА
К середине декабря 2020 г.
орбитальная рентгеновская
обсерватория «Спектр-РГ» завершила второй обзор неба. Сложение
данных двух обзоров позволяет почти вдвое увеличить
чувствительность рентгеновских карт, которые получают телескопы
обсерватории.
Рисунок 1
«По данным телескопа СРГ/еРОЗИТА мы видим около миллиона источников, которые расположены на той полусфере, за обработку данных которой отвечают российские ученые. Из них примерно 200 000 — это звезды, расположенные в нашей Галактике, активные в рентгеновском диапазоне», — говорит член-корреспондент РАН Марат Гильфанов, сотрудник Института космических исследований РАН.
«Это колоссальное количество данных, с которым впервые
встречаются рентгеновские астрономы. Небо предстает удивительным
и «живым», мы видим, что за полгода между двумя сканами неба свою
яркость изменили многие десятки тысяч рентгеновских источников.
Каждый день, исследуя большой круг на небе шириной всего в один
градус, мы обнаруживаем переменность сотен источников, которые
были более тусклыми или, наоборот, яркими всего полгода назад», —
говорит научный руководитель обсерватории «Спектр-РГ»
академик Рашид Сюняев.
Примерно 20 % всех источников, открываемых телескопом СРГ/еРОЗИТА, составляют звезды в нашей Галактике с очень горячими коронами типа солнечной, но гораздо более яркими. Соответственно, и рентгеновские вспышки на этих звездах гораздо ярче, чем на Солнце. Данные СРГ/еРОЗИТА также содержат богатейшую информацию о неустойчивостях в аккреционных дисках вокруг сверхмассивных черных дыр, регулирующих поступление к ним аккрецирующего вещества, еРОЗИТА детектирует блазары, в которых излучают релятивистские джеты — струи вещества, выбрасываемые из окрестностей сверхмассивных черных дыр со скоростями, близкими к скорости света.
«Недалеко» от обсерватории «Спектр-РГ», на такой же гало-орбите
вокруг точки L2 работает астрометрический
спутник Gaia (ESA).
Обсерватория Gaia оснащена специализированным
оптическим телескопом и следит за собственным движением более чем
миллиарда звезд в нашей Галактике. Относительно недавно научная
группа телескопа Gaia опубликовала новые
каталоги звезд и изменений их положения, полученные по
результатам пятилетнего сканирования Галактики.
Зарегистрированы
все объекты в нашей Галактике, достаточно яркие в оптическом
диапазоне спектра и изменившие свое положение на небе на одну-две
миллисекунды дуги за это время.
Рисунок 2
В то же время внегалактические объекты — квазары и активные ядра галактик находятся на гораздо больших расстояниях от нас и поэтому для наблюдателей с Земли остаются неподвижными на небесной сфере. Сравнение каталога рентгеновских источников «Спектра-РГ» с каталогом объектов Gaia, а также с результатами измерения их собственных движений позволяет различать внегалактические источники и звезды в нашей Галактике, короны которых ярки в рентгеновских лучах.
Выделять звезды помогает и тот факт, что поток энергии их оптического и инфракрасного излучения значительно выше, чем в рентгеновском диапазоне. Для большинства квазаров и ядер активных галактик это отношение гораздо меньше.
«Мы работаем над каталогами рентгеновских источников, чтобы все
астрономы, работающие в других диапазонах спектра, могли сразу
проверить, как ведет себя интересующий их объект в рентгеновских
лучах», — продолжает академик Сюняев.
«Полученные данные позволили повысить контрастность многоцветной рентгеновской карты неба, которую продолжает накапливать телескоп СРГ/еРОЗИТА. Ряд структур, обнаруженных на карте первого обзора, например, южный пузырь еРОЗИТЫ (в галактических координатах), видны более четко, и теперь их можно детально исследовать», — говорит Марат Гильфанов.
Напомним, что «пузыри еРОЗИТЫ» — это гигантские структуры размером в десятки тысяч световых лет, то есть сравнимые с диаметром Галактики. Карта неба, полученная телескопом СРГ/еРОЗИТА после первого обзора неба и, в частности, обнаружение южного пузыря, доказали, что их возникновение связано с активностью в центре нашей Галактики десятки миллионов лет назад.
Три недели назад обсерватория «Спектр-РГ» начала третий обзор
неба (из восьми запланированных). Отсканировано в третий раз уже
более 5 000 квадратных градусов на небесной сфере. Телескоп
СРГ/еРОЗИТА, изготовленный Институтом внеземной физики Общества
им.
Макса Планка в Германии, продолжает накапливать рентгеновские
фотоны, открывать новые источники рентгеновского излучения и
следить за изменениями их яркости. Предприятия Роскосмоса ведут
управление спутником, антенны дальней космической связи ежедневно
принимают научные данные и посылают команды на спутник и научные
приборы, находящиеся на расстоянии полутора миллиона километров
от Земли (в четыре раза дальше Луны). Ученые ИКИ РАН ведут
обработку научных данных на мощных компьютерах в центре данных
проекта.
***
Космический аппарат «Спектр-РГ», разработанный в АО «НПО
Лавочкина» (входит в Госкорпорацию «Роскосмос»), был запущен 13
июля 2019 г. с космодрома Байконур. Он создан с участием Германии
в рамках Федеральной космической программы России по заказу
Российской академии наук. Обсерватория оснащена двумя уникальными
рентгеновскими зеркальными телескопами: ART-XC (ИКИ РАН, Россия)
и eROSITA (MPE, Германия), работающими по принципу рентгеновской
оптики косого падения.
Телескопы установлены на космической
платформе «Навигатор» (НПО Лавочкина, Россия), адаптированной под
задачи проекта. Основная цель миссии — построение карты всего
неба в мягком (0.3–8 кэВ) и жестком (4–20 кэВ) диапазонах
рентгеновского спектра с беспрецедентной чувствительностью.
Обсерватория должна проработать в космосе не менее 6,5 лет.
Рисунок 1: RGB-карта неба, построенная телескопом
СРГ/еРОЗИТА по сумме двух первых обзоров неба. Цвета на карте
соответствуют диапазонам энергий: красный — 0.3–0.6 кэВ, зеленый
— 0.6–1.0 кэВ, синий —1.0–2.3 кэВ. Многочисленные яркие точки —
источники рентгеновского излучения, зарегистрированные
телескопом. На этой карте невозможно изобразить все (почти
миллион!) источники, зафиксированные за год наблюдений.
Разрешение карты позволяет увидеть лишь самые яркие из них.
Широкая темная полоса вблизи экватора полушария соответствует
положению плоскости нашей Галактики Млечный Путь, заполненной
холодным газом и пылью, которые поглощают мягкие рентгеновские
лучи.
Также видно тепловое излучение горячего газа в гало нашей
Галактики. Ярко-желтые и оранжевые области в правой части карты —
«пузыри еРОЗИТЫ», включающие в себя Северный Полярный Шпур. Яркие
источники в центре карты — это остатки вспышек сверхновых (среди
них Петля в Лебеде) в области звездообразования в созвездии
Лебедя и знаменитые объекты: черная дыра Лебедь Х-1, яркие
аккрецирующие нейтронные звезды Лебедь Х-2 и Лебедь Х-3 в тесных
двойных системах и мощнейшая радиогалактика Лебедь А с джетами
длиной в миллионы световых лет. Рентгеновские изображения этих и
других ярчайших источников несколько размыты из-за однократных
рассеяний в оптической системе телескопа © Гильфанов, Медведев,
Сюняев и российский консорциум СРГ/еРОЗИТА, 2021
Рисунок 2: RGB-карта участка неба, покрытого в ходе
первых трех недель сканирования, начатого в середине декабря 2020
г. (третий обзор всего неба), телескопом СРГ/еРОЗИТА. Цвета на
карте соответствуют диапазонам энергий: красный — 0.
3–0.6 кэВ,
зеленый — 0.6–1.0 кэВ, синий —1.0–2.3 кэВ. Многочисленные яркие
точки — источники рентгеновского излучения, зарегистрированные
телескопом. Белым цветом закрашена часть небесной сферы, еще не
покрытая в ходе третьего обзора неба © Гильфанов, Медведев,
Сюняев и российский консорциум СРГ/еРОЗИТА, 2021
Источник информации и фото: пресс-центр ИКИ РАН
Телескоп на рисунке штатива — Illustrationen und Vektorgrafiken
Grafiken
- Bilder
- Fotos
- Grafiken
- Vektoren
- Videos 9006
Duckste Duseben
. Oder starten Sie eine neuesuche, um noch mehr faszinierende Stock-Bilder und Vektorarbeiten zu entdecken.Sortieren nach:
Am beliebtesten
Телескоп на иллюстрации мультяшных каракулей.
vektorbild eines optischen geräts. — Телескоп на треноге, рисунок стоковой графики, -клипарт, -мультфильмы и -символТелескоп на Стативе Мультфильм Doodle Иллюстрация….
Телескоп на Стативе Мультфильм Doodle Иллюстрация. Vektorbild eines optischen Gerätes
ferngläser und teleskope flache vektorillustrationen set — телескоп на штативе, рисунок, графика, -клипарт, -мультфильмы и -symboleFerngläser und Teleskope flache Vektorillustrationen Set
Ярлык Ferngläser und Teleskope Vektorillustrationen gesetzt. Sammlung von Cartoon-Zeichnungen von optischen Geräten für Spione und Wissenschaftler, Nachtsichtteleskope. Ausstattung, Suche, Astronomiekonzept
astronomie und weltraumwissenschaften linien-icon-design — telescope on tripod drawing stock-grafiken, -clipart, -cartoons und -symboleAstronomie und Weltraumwissenschaften Linien-Icon-Design
Astronomie und Weltraumwissenschaften Konzeptgrafikdesign kann als Symboldarstellungen verwendet Верден.
Die Vectorillustration ist Lineienstil, pixelgenau, geeignet für Web und Druck mit editierbaren linearen Stricchen.
Ein islamischer Junge schaut sich die Sternbilder an, um die…
Ein islamischer Junge schaut sich die Sternbilder an, um die Sternbilder im Ramadan zu sehen . Векторные флаши Дизайн
vektorabbildung des astronomen mit alphabetbuchstaben a großbuchstaben oder großbuchstaben für kinder lernpraxis abc — telescope on tripod drawing stock-grafiken, -clipart, -cartoons und -symboleVektorabbildung des Astronomen mit Alphabetbuchstaben A Großbuchst
Vektorillustration eines Astronomen mit Alphabetbuchstabe A Großbuchstaben oder Großbuchstaben Для Kinder, Die Die Praxis ABC lernen
aquarellillustration eines handgemalten телескопы, планета с кольцом как Сатурн, стерна, мир, кометы.
isolierter himmelskörper как метеор, метеорит, астероид. Международный тег der bemannten raumfahrt — телескоп на треноге, рисунок, графика, клипарт, мультфильмы и символAquarellillustration eines handgemalten Teleskops, Planet mit…
teleskop-vektor-illustrationsdesign — телескоп на штативе, рисунок, графика, клипарт, мультфильмы и символыTeleskop-Vektor-Illustrationsdesign
Teleskop Vector Illustration Design
статив мультфильм каракули иллюстрации. vektorbild eines optischen geräts. — Телескоп на треноге для рисования стоковые графики, -клипарт, -мультфильмы и -символТелескоп на стативном мультяшном рисунке Doodle….
Телескоп на рабочем месте Cartoon Doodle Illustration. Vektorbild eines optischen Gerätes
vektorillustration zum erlernen des buchstabens a in klein- und großbuchstaben für kinder mit 3 cartoonbildern. астроном априкосен альпака. — телескоп на треноге, рисунок сток-график, -клипарт, -мультфильмы и -символ Vektorillustration zum Erlernen des Buchstabens A in Klein- und.
..
Старый теодолит — Vintage-Gravurillustration
Vintage-gravierte Illustration isoliert auf weißem Hintergrund — Old Theodolite
aquarellabbildung eines handgemalten телескопы в зеленом цвете, schwarzen farben. gerät zur beobachtung von weltraum, sternen, planeten. Международный тег der bemannten raumfahrt — телескоп на треноге, рисунок, графика, клипарт, мультфильмы и символыAquarellabbildung eines handgemalten Телескопы в цвете,…
Aquarellillustration eines handbemalten Телескопы в цвете, черный Farben. Gerät zur Beobachtung von Weltraum, Sternen, Planeten. Isoliertes ClipArt-элемент для астрономического баннера. Internationaler Tag der bemannten Raumfahrt
old theodolite — vintage-gravurillustration — телескоп на штативе, рисунок стоковой графики, -клипарт, -мультфильмы и -символ Stock-grafiken, -clipart, -cartoons und -symboleBauingenieur mit Vermessungsgeräten Vector
Bauingenieur mit Vermessungsausrüstung Schwarzer Strichbleistiftzeichnungsvektor.
Bauingenieure in Uniform arbeiten gemeinsam mit Theodolit-Messwerkzeug. Персонаж с телескопом Surveyor, иллюстрация
Alter Teleskopkompass — Vintage gravierte Illustration
Illustration aus Meyers Konversations-Lexikon 1897
old theodolite — vintage-gravurillustration — телескоп на треноге, рисунок, графика, -клипарт, -мультфильмы и -символOld Theodolite — Vintage-Gravurillustration
Иллюстрация от Meyers Konversations-Lexikon 1897
набор ручной векторной телескопии в стиле каракули-мультфильм. Nationale tag der wissenschaft — телескоп на треноге для рисования фондовых графиков, -клипартов, -мультфильмов и -символовНабор ручной векторной телескопии в стиле Doodle-Cartoon-Stil.
teleskop auf stativ symbol zeichnung — телескоп на треноге, рисунок, графика, -клипарт, -мультфильмы и -символTeleskop auf Stativ Symbol Zeichnung
каракули Телескоп билд.
gliederungsbereich vektorillustration — телескоп на треноге, рисунок, графика, клипарт, мультфильмы и символыDoodle Teleskop Bild. Gliederungsbereich Vektorillustration
doodle teleskop bild. gliederungsbereich vektorillustration — телескоп на треноге, рисунок, графика, клипарт, мультфильмы и символыDoodle Teleskop Bild. Gliederungsbereich Vektorillustration
karte für das lernen von 1 bis 10 zu zählen. bildung — телескоп на треноге рисунок стоковые графики, -клипарт, -мультфильмы и -символKarte für das Lernen von 1 bis 10 zu zählen. Bildung
Bildungskarte 3. Teleskop auf Stativ mit drei Beinen zum Erlernen des Zählens von 1 bis 10. Vektorillustration für Kinder
telescope weltraumforschung stars zeichnung — телескоп на треноге, чертежи Zeichnung Handgezeichnete Vektorzeichnung eines Teleskops für Weltraumforschung und Sterne. Schwarz-Weiß-Skizze auf Transparentem Hintergrund (.
eps-Datei). Используйте данные в формате EPS (v10) и JPG в высоком разрешении.
Teleskop auf Stativ
Teleskop im Stativ isoliert auf blauem Grund
teleskop handgezeichnet. ретро-гаджеты для мужской военной оптики вектор doodle рисунок — телескоп на треноге рисунок фондовой графики, -клипарт, -мультфильмы и -символTeleskop handgezeichnet. Retro-Gadgets für Entdecker Menschen…
teleskop auf stativ zeichnung — телескоп на штативе, рисунок, графика, клипарт, мультфильмы и символыTeleskop auf stativ Zeichnung
Spyglass auf einem stativ Zeichnungen -Телескоп на тренаже, складываемого, -клейпарк, indembole Spyglass auf einevise Zeichnungen Stilisierte vesktorent ZeInevIning ZeichnUngenSemberAse ZeInevIning ZeichnUngens Zeichnungnunge Zeichnungens Zeichnungen Zeichnungens Zeichnungen.
optische satorensuchen kosmos raum. вектор — телескоп на треноге рисунок фондовой графики, -клипарт, -мультфильмы и -символ
Телескоп для астрономии. Optische Satorensuchen Kosmos Raum….
Телескоп для астрономии. Optisches Instrument zursuche im Kosmosraum. Векторная иллюстрация
векторных иллюстраций астрономических изображений, изолированных от земли. konzept der arbeitsplätze und berufe. zeichentrickfiguren. bildung und schule kinder färbung seite, druckbare, aktivität, arbeitsblatt, karteikarte. — Телескоп на треноге для рисования сток-графика, -клипарт, -мультфильмы и -символВекторная иллюстрация астрономии, изолированная на белом фоне…
handgezeichnetes teleskop — Телескоп на треноге для рисования сток-графика, -клипарт, -мультфильмы и -символHandgezeichnetes Teleskop
Fernrohr
isometrische astronom durch das teleskop schaut zum himmel isoliert auf weißemhintergrund — телескоп на треноге для рисования стоковых графиков, -клипартов, -мультфильмов и символов Isometrische Astronom durch das teleskop das Teleskop 0.
.. . Медвежья векторная иллюстрация в линейном стиле — телескоп на штативе, рисунок, графика, клипарт, мультфильмы и символы
Телескоп. Медвежья векторная иллюстрация в линейном стиле
Фернрор. Отредактируйте векторную иллюстрацию в линейном стиле.
teleskop-abbildung auf farbigemhintergrund — телескоп на штативе для рисования стоковых изображений, -клипартов, -мультфильмов и -символов , -clipart, -cartoons und -symboleКопия изображения для детей, фильм для детей, Телескоп
черный и белый, детское изображение с телескопом. grenze des sonnensystems — телескоп на треноге, рисунок, графика, клипарт, мультфильмы и символыSchwarz und weiß, Kinder beobachten durch Teleskop. Grenze des…
телескоп-линейный-символ. монд, исследование планет. подзорная труба в состоянии. астрономия, астрофизика, астрология. dünne linie иллюстрация. контурсимвол. vektorisolierte gliederungszeichnung. bearbeitbarer strich — телескоп на треноге, рисунок, графика, клипарт, мультфильмы и символы Телескоп-линейный-символ.
Монд, Planeten Exploration. Подзорная…
Телескоп. Линия Art Vektor
ретро-астрономический телескоп вектор линии lupensymbol. sommer-urlaub, Tourismus, кемпинг. 1960er-jahre стиль. sternenhimmel beobachten zeichen und symbol. винтажное оптическое оборудование. хипстерский режим. жизненный стиль. — телескоп на штативе, рисунок, графика, клипарт, -мультфильмы и -символRetro-Astronomie Teleskop Vektor Line Lupensymbol. Sommer-Urlaub,
цель — телескоп на треноге, рисунок, графика, -клипарт, -мультфильмы и -символМишень
, мультфильм-телескоп с изображением — телескоп на треноге, рисунок стоковая графика, -клипарт, -мультфильмы и -символCartoon-Teleskop mit Gesicht
Комический телескоп — Телескоп на треноге для рисования сток-графика, -клипарт, -мультфильмы и -символCartoon großes Teleskop
teleskop und weltraum-astronomie symbol zeichnung — телескоп на треноге, рисунок, графика, -клипарт, -мультфильмы и -symbole стоковые графики, клипарты, мультфильмы и символыTeleskop-Abbildung auf einem weißen Hintergrund
cartoon-teleskop mit gesicht — телескоп на штативе рисунок сток-график, -клипарт, -мультфильмы и -symbole рисунок стоковой графики, -клипарт, -мультфильмы и -символJunge spielt Trick auf Freund mit Astronomische telescope
astronomie — телескоп на штативе рисунок стоковой графики, -клипарт, -мультфильмы и -символAstronomie
teleskop auf stativ flach vektor-illustration — телескоп на штативе, рисунок стоковой графики, -клипарт, -мультфильмы и -symbole -clipart, -cartoons und -symboleCartoon gelangweilt Teleskop mit Gesicht
teleskop auf stativ flach vektor-illustration — телескоп на треноге для рисования стоковая графика, -clipart, -cartoons und -symboleTeleskop auf Stativ flach Vektor-Illustration
vergrößerungsglas — телескоп на треноге для рисования стоковой графики, -клипарта, -мультфильмов и -symboleVergrößerungsglas
Handgemalte Vektor-Designelemente, das Dateiformat edit for EPS10..jpg)
0.0.0.0.0dig.
Abbildung eines Teleskops, die darauf abzielen, die Sterne….
Illustration eines Teleskops, das auf die Sterne gerichtet ist. Vektor auf weißem Hintergrund
ein vektormuster eines teleskops, ein gerät zum studium von sternen im weltraum auf einem weißen isolierten Hintergrund. — Телескоп на треноге для рисования стоковая графика, -клипарт, -мультфильмы и -символEin Vektormuster eines Teleskops, ein Gerät zum Studium von…
комический телескоп — Телескоп на треноге для рисования стоковая графика, -клипарт, -мультфильмы и — символКомический телескоп
teleskop-zeichnung auf dem papier ausgekleidet — телескоп на треноге для рисования стоковых изображений, -клипартов, -мультфильмов и -символовTeleskop-Zeichnung auf dem Papier ausgekleidet
ручной gezeichnetteleskop doodle-symbol.
рука gezeichnete schwarze skizze. зейхенсимвол. элемент декора. Weißer Hintergrund. изолиерт. вектор-иллюстрация. астрономический или механический объект — телескоп на треноге, рисунок, графика, клипарт, мультфильмы и символыРучной телескоп Doodle-Symbol. Рука gezeichnete schwarze…
Handgezeichnetes Teleskop-Doodle-Symbol. Handgezeichnete schwarze Skizze. Цайхенсимвол. Элемент декора. Вайссер Хинтергрунд. Изольерт. Векториллюстрация. Астрономический или химический объект.
Телескоп на треноге — графика, клипарт, -мультфильмы и символыТелескоп на треноге
Вектор, Skizze, handgezeichnete Иллюстрация телескопов
с телескопом в ручной технике. — телескоп на треноге для рисования стоковых изображений, -клипарт, -мультфильмы и -символТелескоп в handgezeichneter Technik.
Retro-Teleskop mit Stativ-zeichnung — Телескоп на треноге для рисования стоковых изображений, -клипартов, -мультфильмов и -symbole Elemente sind gruppiert.
enthält eps10 und hochauflösendes jpeg. Cartoon-Teleskop mit gesicht — Телескоп на штативе, рисунок, графика, -клипарт, -мультфильмы и -символCartoon-Teleskop mit Gesicht
из 2Как нарисовать мультяшный телескоп с помощью идеальных цилиндров
Научиться рисовать мультяшный телескоп несложно, если вы умеете рисовать большие прямоугольники и цилиндры. В этом уроке я покажу вам, как собрать несколько основных фигур, чтобы создать крутой телескоп всего за несколько минут.
Вселенная завораживает. Нет ничего более захватывающего, чем смотреть на звезды на небе ночью в телескоп. С миллиардами потенциальных планет для наблюдения это классное хобби, требующее терпения и самоотверженности. Наше понимание окружающего мира не было бы таким точным без помощи этого драгоценного инструмента.
Вы можете начать с видеоурока ниже, чтобы ознакомиться с этим объектом, прежде чем переходить к письменной версии. Готовый? Посмотрим, что может предложить Вселенная.
начнем с базового цилиндра
Этот базовый урок мы можем начать с создания трубы телескопа с помощью цилиндра.
Этот показан под определенным углом. Действительно, форма не совсем горизонтальная. Нам также нужно увидеть кончик объекта (как показано слева на иллюстрации). Как только эта форма будет готова, мы можем перейти ко второму шагу.
Добавление еще двух прямоугольников для формирования основной части
Этот мультяшный телескоп состоит не из одного цилиндра, а из трех одинаковых частей. Убедитесь, что все эти новые элементы идеально выровнены с исходной формой. Обратите внимание, что последний справа на иллюстрации намного меньше двух других.
создание большего количества деталей с помощью фигур меньшего размера
Ниже цилиндра, расположенного в середине объекта, вы можете нарисовать крепление, используя маленькие прямоугольники и круги. Убедитесь, что последний прямоугольник внизу расположен горизонтально. Хорошо сделано. Этот объект хорошо развивается.
изготовление штатива для мультяшного телескопа
Пришло время поставить этот массивный объект на простой штатив, сделанный из тонких прямоугольников.
Под креплением вы можете нарисовать три длинных прямоугольника, как показано ниже. Меньшие прямоугольники вставлены во все три исходные фигуры. На земле добавляются маленькие ножки, сделанные из простых кругов. На главный цилиндр добавлен простой узор.
Добавление основных цветов к объекту
Этот мультяшный телескоп залит простыми серыми цветами. Линза может быть окрашена в синий цвет. Ноги и рисунок могут быть черными. Этот объект хорош, но мы можем сделать его еще лучше, добавив к этой иллюстрации градиенты.
Еще один шаг вперед с добавлением простого эффекта
Градиенты можно применять для создания большей глубины и объема. Если у вас нет доступа к векторному приложению, вы также можете добиться этого эффекта вручную. Обратите внимание, что цилиндры теперь имеют трехмерный вид. Объектив также визуально более привлекателен.
Хорошая работа! Надеюсь, вам было интересно научиться рисовать этот простой телескоп, используя все описанные выше шаги.
