5 класс. Строение и жизнедеятельность живых организмов
Лабораторная работа № 1
Знакомство с микроскопом
Цель работы: изучить строение светового микроскопа.
Ход работы
1.Ознакомься с частями микроскопа по рисунку 17.
2.Найди на школьном микроскопе обозначенные на рисунке части.
3.Изучи таблицу 2, в которой указано, для чего необходима каждая часть микроскопа при работе с ним.
Рис. 17. Микроскоп: 1 — штатив; 2 — окуляр; 3 — винт; 4 — тубус; 5 — объектив; 6 — предметный столик; 7 — зеркало
Прежде чем приступить к работе с микроскопом, надо узнать, как правильно им пользоваться. Прибор, который откроет тебе столько интересного, требует бережного отношения к себе.
При работе с микроскопом необходимо соблюдать правила.
Предлагаем тебе организовать работу следующим образом: прочитай одно правило и сразу сделай так, как это правило требует. Так, этап за этапом ты самостоятельно подготовишь микроскоп к работе.
Правила работы с микроскопом
1.
2.Вращая зеркальце под предметным столиком и глядя в окуляр, добейся полного освещения поля зрения.
3.Положи готовый препарат, предложенный тебе учителем, на столик микроскопа (над отверстием столика).
4.Глядя на предмет сбоку, добейся с помощью большого винта такого положения объектива, чтобы он оказался на расстоянии 1–2 мм от объекта исследования.
5.Глядя в окуляр, медленно вращай большой винт до тех пор, пока не появится чёткое изображение изучаемого объекта. Делай это осторожно, чтобы не раздавить препарат.
Внимание! Проделай все операции в той же последовательности несколько раз до тех пор, пока не сможешь подготовить микроскоп к работе, не заглядывая в правила.
Таблица 2
Устройство микроскопа
Часть микроскопа | Её назначение |
Объектив | Обеспечивает увеличение, которое можно определить по цифрам на его оправе (8, 15, 20, 40). Состоит из линз |
Окуляр | Увеличивает изображение, полученное от объектива. На оправе имеет цифры, по которым можно определить увеличение. Состоит из двух линз |
Зрительная трубка (тубус) | Соединяет окуляр и объектив |
Большой винт | Поднимает и опускает зрительную трубку и помогает добиться чёткого изображения |
Предметный столик | Служит для размещения на нём объекта исследования. Имеет отверстие для прохождения света через изучаемый объект |
Зеркало | Помогает направить свет в отверстие на предметном столике |
Штатив | Служит для крепления частей микроскопа |
Любой грамотный исследователь должен знать то увеличение микроскопа, с которым он работает. Как представить себе размер невидимого простым глазом объекта, если не знать, в 50 или в 500 раз его увеличил микроскоп? Для этого учёные предложили таблицу, по которой можно определить, во сколько раз увеличивает микроскоп (табл. 3).
Таблица 3
Расчёт увеличения микроскопа
Увеличение окуляра | Увеличение объектива | Общее увеличение |
7 | 8 40 | 56 280 |
10 | 8 40 | 80 400 |
15 | 8 40 | 120 600 |
Подсчитай и запиши увеличение микроскопа, с которым ты работал:
увеличение окуляра × увеличение объектива = … × … = …
Изменить увеличение микроскопа можно путём замены окуляра или объектива. В школьной лаборатории это делает учитель, заранее зная, какой объект ученики будут рассматривать.
На следующем уроке ты сделаешь ещё шаг вперёд: попробуешь своими руками приготовить препарат для рассматривания его под микроскопом. И здесь есть ещё одно правило: работа с микроскопом требует особой чистоты.
Относись к работе с микроскопом ответственно. А для начала выполни очень простое, но очень важное для исследователя домашнее задание.
Приготовь к следующему уроку чистую тряпочку или полотенце.
Внимание! Перед уроком, на котором ты будешь работать с микроскопом, вымой руки с мылом!

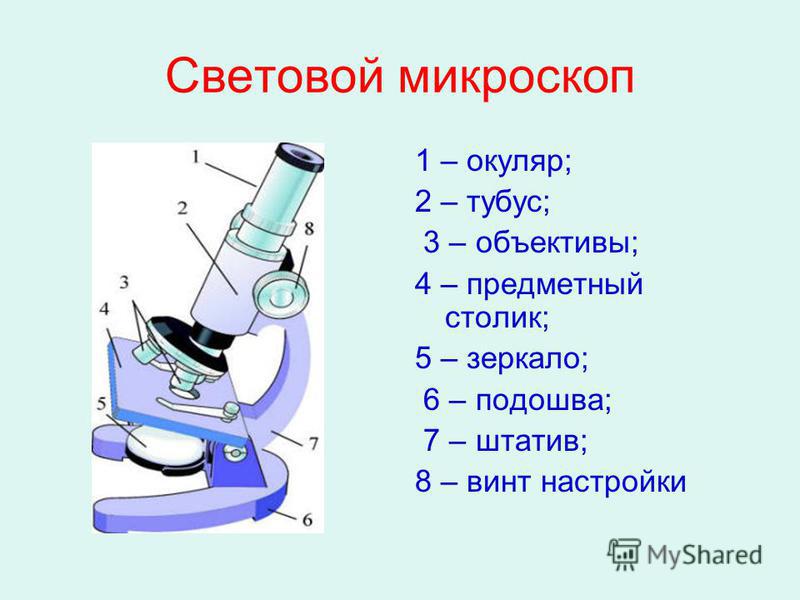

Строение микроскопа рисунок с подписями
Функциональное строение оптического микроскопа, рисунок с подписями
Прибор состоит из механической, оптической и электрической частей.
Узлы механической части:
- Штатив или рама микроскопа — основание микроскопа, обеспечивающее устойчивость микроскопа во время работы и имеет устройства крепления для всех компонентов микроскопа.
- Тубус — представляет собой оптическое устройство для крепления окуляров. Может иметь дополнительный оптический выход на цифровую камеру.
- Револьверная головка необходима для крепления и быстрой смены объективов
- Предметный столик с препаратоводителем необходим для удобного размещения исследуемых образцов и перемещения препарата для поиска области интереса
- Фокусировочный механизм позволяет, изменяя расстояние от объектива до исследуемого образца, добиваться наиболее четкого изображения. Фокусировочный механизм имеет ручку грубой и тонкой фокусировки.
Узлы оптической части:
- Объективы — представляют собой сложные оптико-механические системы, состоящие из комплекса линз, соединенных между собой в определенной последовательности, предназначенные для получения изображения с соответствующим увеличением, разрешением и точностью цветопередачи.
- Окуляры — оптические системы, предназначенные для передачи изображения препарата на сетчатку глаза наблюдателя. Имеют антибликовое покрытие и позволяют работать как в очках, так и без очков.
- Осветительная система представляет собой систему линз, диафрагм и зеркал, обеспечивающую равномерное освещение объекта. Состоит из конденсора и светодиодной или галогеновой лампы.
1. Оптическая система конденсора предназначена для собирания или рассеивания света, поступающего на образец от источника света.
2.
Оптические узлы обеспечивают основную функцию микроскопа — создание увеличенного изображения объекта исследования с высокой степенью достоверности по форме, цвету и размерам структурных элементов.
Узлы электрической части:
В современных микроскопах используются в качестве источники освещения проходящего и/или отраженного света – лампы (светодиодные, галогенные, металгаллидные, ксеноновые или ртутные), для работы которых используются различные блоки питания, преобразующие электрический ток электросети в подходящий для питания того или иного источника освещения.
Ознакомиться с ценами и купить микроскопы можно в нашем каталоге товаров.
Части микроскопа — SmartSchool Systems
Части микроскопа
Искать в: Все категорииБиология (63)Химия (56)Регистраторы данных (56) Датчики (49)Цифровые микроскопы (94) Цифровые микроскопы Аксессуары (4) Подставки для микроскопов (5) Цифровые микроскопы с принадлежностями (1) Наборы цифровых микроскопов для начальной школы (20) Наборы цифровых микроскопов для средней школы (20) Наборы цифровых микроскопов для средней школы (23) Документ-камеры (1) Начальная школа (37) Науки об окружающей среде (59))Криминалистика (21)Средняя школа (80)Средняя школа (84)Физика (6)Роботы (1)STEM Тележки (5)STEM-Раннее детство (22)Без категории (1)
- Логин
Войти или Зарегистрироваться
Недавно просмотренные
У вас нет недавно просмотренных товаров.
Помеченные части микроскопа Рабочие листы
Изображение — JPG
Документ Word
Помеченные части микроскопа Изображение Помеченные части микроскопа Документ Word Помеченные части микроскопа PDFНемаборенные листы деталей микроскопа
Изображение — JPG
Word Document
Немаборенные части изображения микроскопа.1. Окуляр или линза окуляра
Линза окуляра увеличивает изображение образца. Эта часть также известна как окуляр. Большинство школьных микроскопов имеют окуляр с 10-кратным увеличением.
2. Тубус окуляра или тубус корпуса
Тубус удерживает окуляр.
3. Револьверная головка
Револьверная головка удерживает линзы объектива и иногда называется револьверной головкой. Вы выбираете объектив, поворачивая его к конкретному объективу, который хотите использовать.
4. Объективы
Большинство составных микроскопов поставляются с тремя или четырьмя объективами, которые вращаются на револьверной головке. Наиболее распространенные объективы имеют увеличение 4X, 10X и 40X. В сочетании с увеличением окуляра получается увеличение в 40, 100 и 400 раз. Общее увеличение рассчитывается путем умножения увеличения окуляра на увеличение объектива. (10-кратный окуляр X 40-кратный объектив = 400-кратное общее увеличение) Некоторые более совершенные микроскопы имеют дополнительный объектив со 100-кратным увеличением. Это приводит к увеличению в 1000 раз. Так с чего же начать? Какой объектив вам нужен для конкретной задачи? См. раздел «Как пользоваться составным микроскопом» ниже.
5. Кронштейн
Кронштейн соединяет основание с револьверной головкой и окуляром. Это структурная часть, которая также используется для переноски микроскопа.
6. Столик
На столик помещается образец. Это место для наблюдения.
7. Зажимы предметного столика
Зажимы предметного столика — это опоры, удерживающие слайды на предметном столике.
8.
Диафрагма (иногда называемая ирисовой)Диафрагма управляет количеством света, проходящего через предметное стекло. Он расположен под сценой и обычно управляется круглым циферблатом. Способ установки диафрагмы определяется увеличением, прозрачностью образца и степенью контрастности, которую вы хотите получить на изображении. Также называется конденсаторной диафрагмой.
9. Осветитель
В большинстве световых микроскопов используется низковольтная лампа, которая пропускает свет через предметный столик на образец. Зеркала иногда используются вместо встроенного света. Если в вашем микроскопе есть зеркало, оно дает свет, отраженный от источников окружающего света, таких как освещение в классе или солнечный свет, если он находится на улице.
10. Грубый фокус
Грубый фокус перемещает предметный столик для обеспечения общего фокуса на образце. При фокусировке на образце в первую очередь используется шкала курса.
11.
Точная фокусировкаТочная фокусировка перемещает столик с меньшим шагом, чтобы обеспечить четкое изображение образца. При фокусировке на образце диск точной фокусировки используется вторым.
12. Основание
Основание является основной опорой микроскопа. Нижняя, где стоят все остальные части микроскопа.
Quizlet и Kahoot! Ссылки на детали микроскопа
Учебные пособия и помощь в изучении частей микроскопа можно найти здесь:
Детали микроскопа Quizlet
Kahoot! Детали микроскопа
Детали микроскопа Карточки и многое другое Викторина по деталям микроскопа14 частей микроскопа
Иногда детали микроскопа указываются как 14 частей, а не как 12, как указано выше.
Если просят указать 14 частей микроскопа, обычно это происходит потому, что три объектива перечислены по отдельности, а не как группа.
Подробная информация:
Все 11 деталей, перечисленных выше – 12 минус №4 (объективы)
12.
Объектив с малым увеличением – обычно 4-кратное увеличениеОбъектив – обычно объектив со средним увеличением 10-кратное увеличение
14. Объектив повышенной мощности – обычно 40-кратное увеличение
Другие детали светового микроскопа
15. Маслоиммерсионный объектив – обычно 100x
16. Ограничитель штатива
17. Конденсорная линза
SmartMicroScope Optix может быть той деталью, которую вам не хватает!
Замените окуляр микроскопа камерой микроскопа Optix на:
- Поделитесь живым изображением со всем классом и с виртуальными учащимися.
- Предотвратите тесный контакт, избегая совместного использования микроскопов.
- Take high resolution pictures
- Record HD videos
- Label specimen parts
- Measure
- Create quick assessments
- Делитесь изображениями через Google Диск
- Делайте снимки помеченных изображений, чтобы делиться ими в качестве учебных пособий или для формальных оценок
Как пользоваться составным микроскопом
Использование светового или составного микроскопа может показаться сложным, но на самом деле это довольно просто. Просто следуйте этим простым шагам, чтобы исследовать изображения микроскопа:
A. Поместите предметное стекло на предметный столик и закрепите зажимами
B. Расположите образец над отверстием предметного столика
C. Поверните линзы объектива выбрать маломощный объектив (самый короткий)
D. Включите подсветку микроскопа
E. Вращайте курсовую фокусировку (большой диск), глядя в окуляр, пока образец не станет четким меньше), чтобы получить более четкое изображение
G. Аккуратно поверните объектив среднего размера, сохраняя все остальное без изменений.
H. Для получения четкого изображения может потребоваться небольшая регулировка грубой и точной фокусировки..
Типы микроскопов | Блог Microscope World
Существует множество различных типов микроскопов, и каждый из них решает уникальные задачи. Ниже вы найдете информацию о пяти различных типах микроскопов, а также области применения каждого микроскопа и информацию о том, кто может использовать каждый инструмент. Под каждым описанием микроскопа и его использования приведено изображение, полученное с помощью этого конкретного микроскопа.
- Стереомикроскоп
- Составной микроскоп
- Инвертированный микроскоп
- Металлургический микроскоп
- Поляризационный микроскоп
Стереомикроскопы
Стереомикроскопы используются для изучения различных образцов, которые можно держать в руке. Стереомикроскоп обеспечивает трехмерное изображение или «стерео» изображение и обычно обеспечивает увеличение от 10x до 40x. Стереомикроскоп используется в производстве, контроле качества, коллекционировании монет, науке, для проектов вскрытия в средней школе и ботанике. Стереомикроскоп обычно обеспечивает как проходящее, так и отраженное освещение и может использоваться для просмотра образца, который не пропускает свет.
Под стереомикроскопом часто просматривают следующие образцы: монеты, цветы, насекомые, пластмассовые или металлические детали, печатные платы, ткани, анатомия лягушки и провода.
Это изображение монеты было получено под стереомикроскопом для сбора монет с 20-кратным увеличением.
Составные микроскопы
Составной микроскоп также может называться биологическим микроскопом. Составные микроскопы используются в лабораториях, школах, очистных сооружениях, ветеринарных кабинетах, а также для гистологии и патологии. Образцы, просматриваемые под составным микроскопом, должны быть приготовлены на предметном стекле микроскопа с использованием покровного стекла, чтобы сгладить образец. Студенты часто рассматривают подготовленные слайды под микроскопом, чтобы сэкономить время за счет исключения процесса подготовки слайдов.
Составной микроскоп можно использовать для просмотра различных образцов, некоторые из которых включают: клетки крови, щечные клетки, паразиты, бактерии, водоросли, ткани и тонкие срезы органов. Составные микроскопы используются для просмотра образцов, которые невозможно увидеть невооруженным глазом. Увеличение составного микроскопа чаще всего составляет 40, 100, 400 и иногда 1000 крат. Микроскопы, которые рекламируют увеличение выше 1000x, не следует покупать, так как они предлагают пустое увеличение с низким разрешением.
Это изображение грибных спор было получено под сложным биологическим микроскопом при 400-кратном увеличении.
Инвертированные микроскопы доступны как биологические инвертированные микроскопы или металлургические инвертированные микроскопы. Биологические инвертированные микроскопы обеспечивают увеличение 40х, 100х, а иногда и 200х и 400х. Эти биологические инвертированные микроскопы используются для просмотра живых образцов, находящихся в чашке Петри. Инвертированный микроскоп позволяет пользователю размещать чашку Петри на плоском предметном столике, а объективы размещать под предметным столиком. Инвертированные микроскопы используются для экстракорпорального оплодотворения, визуализации живых клеток, биологии развития, клеточной биологии, неврологии и микробиологии. Инвертированные микроскопы часто используются в исследованиях для анализа и изучения тканей и клеток, в частности живых клеток.
Металлургические инвертированные микроскопы используются для исследования крупных деталей при большом увеличении на наличие трещин или дефектов. Они похожи на биологические инвертированные микроскопы по предоставленному увеличению, но одно основное отличие состоит в том, что образцы не помещаются в чашку Петри, а должна быть подготовлена гладкая сторона образца, чтобы он мог ровно лежать на предметном столике. Этот гладкий образец полируют и иногда называют шайбой.
Металлургические микроскопы представляют собой высокомощные микроскопы, предназначенные для наблюдения за образцами, не пропускающими свет. Отраженный свет проходит через линзы объектива, обеспечивая увеличение в 50, 100, 200 и иногда 500 раз. Металлургические микроскопы используются для изучения микротрещин в металлах, очень тонких слоев покрытий, таких как краска, и определения размера зерна.
Металлургические микроскопы используются в аэрокосмической промышленности, автомобилестроении и компаниями, занимающимися анализом металлических конструкций, композитов, стекла, дерева, керамики, полимеров и жидких кристаллов.
Это изображение куска металла с царапинами на нем было получено под металлургическим микроскопом при 100-кратном увеличении.
Поляризационные микроскопы используют поляризованный свет наряду с проходящим и/или отраженным освещением для исследования химических веществ, горных пород и минералов. Поляризационные микроскопы ежедневно используются геологами, петрологами, химиками и фармацевтической промышленностью.
Все поляризационные микроскопы имеют как поляризатор, так и анализатор. Поляризатор пропускает только определенные световые волны. Анализатор определяет количество света и направление света, которое освещает образец. Поляризатор в основном фокусирует разные длины волн света в одной плоскости.
