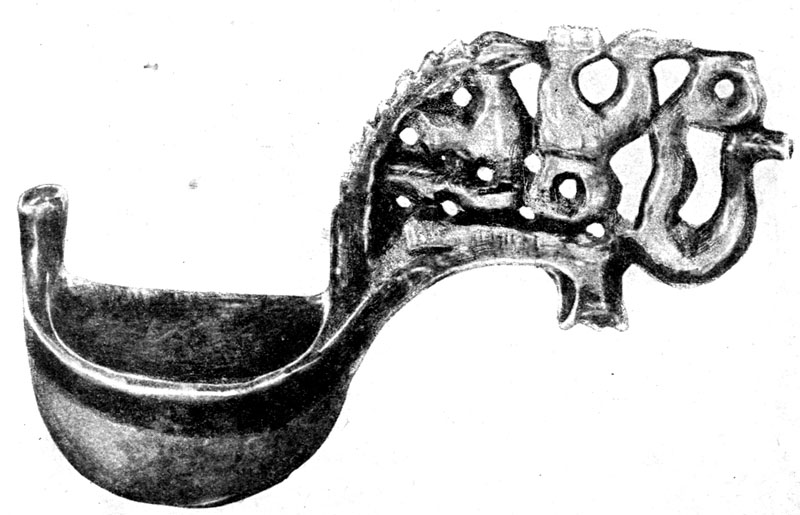

Деревянный ковш рисунок. Древнерусская посуда: названия

В творчестве русских мастеров-резчиков по дереву традиционно присутствует стилизованное изображение головы коня. Концы охлупня, ковши-скобкари, разливные ковши, ковши-черпаки, а также многие другие предметы различного назначения народные мастера украшали изображением красавца коня.

Резной ковш из дерева вырезан из двух осиновых заготовок — чурбака 0150 мм (для чаши) и обрезка доски 200x150x20 мм(для ручки). При таком раскрое не будет торцевых срезов, а следовательно и трещин на стенках чаши, кроме того облегчается процесс нанесения резного узора Высота стенок чаши — 55 мм, основание чаши имеет 090 мм.

Вся работа выполнена вручную стамесками и ножом, но саму чашу можно выточить на токарном станке перед этим посмотрев hobby-country.ru . При изготовлении чаши и ручки лучше выдерживать приведенные размеры и пропорции, они оказались наиболее удачными как в композиционном плане, так и в технологическом.

Не стоит забывать, что при изготовлении даже декоративного изделия его форма резного ковша из дерева должна соответствовать настоящему ковшу для питья.

Рука средних размеров должна плотно охватывать шею-ручку этого ковша для удобства пользования сосудом для питья.

Ковш украшен трехгранно выемчатой резьбой со следующими элементами: змейка из сколышков, сияние в круге, фрагменты сияния и соты. Большой набор элементов резьбы — не желателен.

Разметку элементов резьбы по стенкам резнова ковша следует начинать с сияния в круге Надо подобрать диаметр сияний в орнаментальной ленте так, чтобы окружности (ограничивающие лучи сияний) соприкасались друг с другом в одной точке или, в крайнем случае, между ними оставляют зазор не более 1 мм.

Змейку размечают, используя осевые линии сияний в круге. По средней линии змейки делают резьбу двугранной выемки.

Рисунок будущей резьбы на шее-ручке начинают с разметки элемента змейка по периметру детали. При этом следует отступить от кромки заготовки не менее, чем на 3 мм. Так вы убережетесь от сколов при выполнении резьбы Закончив разметку змейки, вписывают окружности для сияний. Количество их может быть и более четырех, это на вкус резчика.

На кромке шеи-ручки (плоскость «гривы») размечают узор из нескольких соприкасающихся змеек или соприкасающихся ромбовидных сотов. Затем «накладывают» уздечку, выполненную из элемента соты.

Резьбу выполняют до склеивания деталей. Можно разметить весь узор, а затем проводить резьбу или, разметив и вырезав элемент, переходить к следующему.

После того, как выполнена вся резьба, детали ковша тонируют морилкой, дают высохнуть и шлифовальной бумагой «проявляют» рельефность резьбы.

Склеив чашу и ручку, готовый ковш устанавливают на приготовленное для него место.

С. Дементьев
По материалам журнала «САМ»

Как сделать деревянный ковш для бани своими руками в виде маленькой бочки, подробно рассмотрим в представленной статье.

На рисунке представлена конструкция ковша в разрезе:

1. Дощечка.
2. Ручка.
3. Донышко.
4. Металлический обруч.

ДОЩЕЧКА

Изготавливается из деревянной планки размером 10 х 21 (мм), боковые грани которой сточены под углом 12° с наклоном к центру. Все планки торцуем в рабочий размер 80 (мм). Снизу фрезеруем паз глубиной 4 (мм) и шириной 8 (мм). Скруглим острые углы торцовых граней.

Справка:
Количество планок может быть любым, в рассматриваемом примере – 15 штук.
Рассчитаем угол наклона боковых граней: 360 / 15 / 2 = 12°
Желательно выбирать такое количество планок, чтобы угол был целым числом. Такой угол легко выставлять на обрабатывающем оборудовании.

РУЧКА

Изготовим из деревянной строганной доски 15 х 75 х 380 (мм). Форма ручки может быть любой, главное – это удобство в эксплуатации. Скруглим острые углы. На конце ручки просверлим сквозное отверстие, в которое вденем веревочную петлю.

ДОНЫШКО

Вырежем лобзиком из строганной доски 10 х 90 (мм). Торец донышка, по окружности сточим до размера 6 (мм) до радиуса к центру 76 (мм).

Порядок сборки , или как сделать деревянный ковш для бани своими руками:

1. В дощечке, к которой будем крепить ручку, просверлим два крепежных отверстия Ø 4 (мм) под 4,2 х 25 (мм).
2. Соберем все дощечки вокруг дна, чтобы дно входило в пазы дощечек.
3. Сожмем собранную конструкцию шпагатом.

4. Из стальной упаковочной ленты (холоднокатаная низкоуглеродистая, мягкая) М-Т-Ш-0,40Х20 , изготовим обручи.
5. В обручах просверлим по три сквозных отверстия Ø 1,6 (мм) под строительные гвозди П 1,6×25 .
6. Снизу прибьем обруч на расстоянии 5 (мм) от нижнего торца ковша.
7. Сверху прибьем обруч на расстоянии 10 (мм) от верхнего торца ковша.

В бане важны даже самые незначительные мелочи. Часто в парной нужны ковши для воды. Их размеры и форма обычно зависят от размеров парной и личных предпочтений, но существуют общие рекомендации по их выбору.

Материал для ковша в баню

Выбирая любые аксессуары и предметы в баню, исходить нужно из нескольких критериев. Учитывать нужно безопасность, практичность, долговечность, и эстетическую составляющую. Ну, и от материальной стороны тоже никуда не деться: во многих случаях решающим фактором в выборе является цена.

Деревянные ковши

Дерево — самый традиционный из всех возможных материалов для банных аксессуаров. Обычно для банных ковшиков используют древесину липы, осины, кедра или дуба. Для того, чтобы продлить срок эксплуатации, деревянные ковши покрывают слоем воска или пропитывают льняным маслом. Но даже в таком варианте срок службы у них небольшой: они темнеют или растрескиваются, могут просто потерять эстетический вид.

Деревянные ковши для бани тоже бывают нескольких видов:


Металлические

Более практичны металлические ковши для бани, но для того чтобы не обжечься, ручка такого аксессуара обязательно должна быть выполнена из дерева или термостойкого пластика. Материалом для изготовления служат медь, латунь или нержавейка.

Латунный или медный ковш для бани — удовольствие не из дешевых, но зато и срок эксплуатации у них значительный. Ковш из нержавейки в этой группе наиболее дешевый, но отнюдь не самый плохой: эксплуатационные характеристики у него ничуть не хуже, а пожалуй, еще и лучше.

Латунный и медный ковш со временем окислятся, потемнеют. Периодически их нужно натирать, возвращая пристойный вид. Не всем эта процедура понравится: сидеть шлифовать поверхность мягкой тряпкой. С нержавейкой никаких проблем. Они как елка: зимой и летом одним цветом. В том смысле, что никак не изменяются.

С точки зрения безопасности банные ковши и черпаки из металла не самый лучший выбор: они могут накалиться и обжечь. В русской парной с ее не очень высокими температурами полноценный ожог получите, если ковш полежит возле печки, а вот в саунах они нагреются даже от воздуха. В суховоздушках температуры 90-100° C — не предел. А металлом с такой температурой обжечься можно запросто. ТАк что металлические ковши в сауны лучше не брать.

Есть еще ковши-гибриды: внутрь деревянного ковша вставлена металлическая емкость. Такой ковш удобен, долговечен и практичен. Им сложно обжечься, он не будет пропускать воду, даже если древесина пересохнет. Стоимость, правда, приличная.

Внутрь деревянного ковша вставлена емкость из металла

Пластиковые

Самый бюджетный вариант — ковш из термостойкого пластика. Соответствующие современные материалы можно смело окунать в кипящую воду. Единственный вопрос — вопрос эстетики, который компенсируется невысокой ценой и приличным запасом прочности.

У каждого из этих вариантов есть свои достоинства и недостатки, но любой из них пригоден для использования в бане, а вот стеклянных аксессуаров в парилке (да и в бане) быть не должно.

Какие ковши нужны в бане

Если ваша печь имеет выносной бак для воды , или в навесном/встроенном баке есть кран, то набирать воду можно в таз или ведро. Если кран не предусмотрен, нужно будет набирать воду сверху, через специальное отверстие в крышке бака. Вам понадобится довольно объемный ковш с длинной вертикальной ручкой. Их еще называют черпаками — из-за того, что ими зачерпывают воду.

Длина ручки зависит от конфигурации и размеров бака: чем больше глубина, тем длиннее должна быть ручка, чтобы иметь возможность доставать воду со дна. Таких черпаков удобно иметь несколько: если обычно парятся более двух человек, то одного черпака явно недостаточно.

Нужен в бане и специальный ковш для полива каменки. Такие ковши имеют длинную горизонтальную ручку. Даже небольшая порция воды, попавшая на раскаленные камни , вызывает выброс разогретого пара. Если рука окажется в «зоне поражения», можно получить ощутимый ожог, который очень сложно лечится. Некоторые модели ковшиков имеют дырочки. Такие ковшики способствуют равномерному распределению воды по поверхности камней, если используется открытая каменка. Насколько удобно пользоваться ими — вопрос спорный.

Нужен в бане еще ковш для обливания. Делать это при помощи емкости на длинной ручке неудобно. Объем ковша для обливания не менее 0,4-0,5 литра. Их тоже удобно иметь несколько штук — по количеству парильщиков. Это намного удобнее, чем ждать своей очереди… Если в бане будут париться дети, можно приобрести несколько штук меньшего объема, чтобы ребятня могла с комфортом наслаждаться процедурой.

Дорогой ковш в бане вряд ли необходим, но для тех, кому очень важна эстетическая составляющая, можно посоветовать подбирать одновременно шайку и ковш. Если вы приобрели и ведро и шайки составные — бондарные, логично будет заказать и ковши такого же вида.

Для тех, у кого в оформлении бани присутствует и дерево, и металл, стоит подумать о ковшах металлических с деревянными ручками — они прекрасно «впишутся» в такой вариант оформления. Если же ресурсы ограничены, можно выбрать очень неплохие пластиковые аксессуары, которые будут неплохо смотреться в бане, но, поддавая таким ковшом воду на каменку, нужно быть осторожным и не задеть им сильно разогретые элементы. Для каменки лучше использовать металлический или деревянный ковш.

Как сделать ковш своими руками: видео-уроки

Для тех, кто любит все делать своими руками, нашлось видео того, как изготовить резной ковш. Используется тут специальная фреза с разными насадками, но при желании все можно сделать ручными инструментами. Времени уйдет, несомненно, больше, но покупать оборудование ради пары ковшей вряд ли стоит.

Проведение оздоровительных процедур в парилке невозможно без банных принадлежностей. В частности, для выполнения обливаний или создания пара необходимо иметь ковш. Этот аксессуар можно приобрести в специальном магазине или сделать самостоятельно.

Виды и материал ковшей для бани


Существуют модели разных размеров и форм. По типу держака выделяют ковши:
  • С вертикальной ручкой . Подойдут для зачерпывания воды из котла.
  • С горизонтальной ручкой . Используются для обливаний. За неимением черпака таким ковшом можно подавать воду или отвар трав на каменку.
Обычно держаки ковшей — длинные. Это нужно для удобства обливания, а также, чтобы не обжечься паром, если придется выливать воду на раскаленные камни.

По типу емкости ковши бывают:

  1. Резными . Их вырезают из полена. Такие модели эстетично выглядят, но требуют особого ухода. В частности, деревянный ковш для бани нельзя оставлять в сухом помещении, иначе он быстро начнет трескаться. Чтобы продлить срок службы, рекомендуется наполнять его водой в промежутках между использованием и хранить в мокром состоянии.
  2. Составными . Емкость такого ковша представляет собой небольшой «бочонок» и отличается оригинальным дизайном. Такая модель не трескается, но хранить ее нужно так же, как и предыдущую — в воде. В противном случае ковш рассохнется.
Традиционно для изготовления этих принадлежностей используют:
  • Дерево . По своим эксплуатационным характеристикам этот материал оптимально подходит для использования в парилке. Он экологичен и безопасен. Однако изделие требует тщательного ухода для длительного срока службы.
  • Нержавейку или медь . Практичные и удобные металлические ковши могут эксплуатироваться и храниться в любых условиях. Единственный их недостаток заключается в сильном нагреве. Изделиями из металла можно обжечься. Поэтому чаще всего в целях безопасности такие ковши оснащаются ручкой из дерева.
  • Пластмассу . Такие модели крайне нежелательно использовать в парилке. Если ковш выполнен из некачественной пластмассы, то он может внезапно деформироваться при контакте с горячей водой. Хотя изделия из поликарбоната обладают высокой термостойкостью.
Вы можете приобрести готовую производственную модель или изготовить ковш для бани своими руками.

Особенности выбора банного ковша


Приобрести готовое изделие можно в специализированном магазине или заказать в сети.

Желательно иметь несколько ковшей в бане для разных целей:

  1. В парилке и моечном отделении может одновременно находиться несколько человек. Удобно будет, если для каждого отдыхающего будет предусмотрен ковш.
  2. Отдельно должна быть модель с длинной горизонтальной ручкой для подачи воды на камни.
  3. Набирать воду из котла удобнее ковшом с длинной вертикальной ручкой.
  4. Для обливаний в моечном отделении оптимально подойдет изделие с ручкой средней длины.
Рекомендуется отдавать предпочтение безопасным аксессуарам из дерева. Обойдутся они недешево, особенно модели народных умельцев. Зато можно быть уверенным, что они не обожгут вас при нагревании.

Технология изготовления деревянного ковша в баню

Чтобы сделать ковш для бани самостоятельно, необходимо изначально определиться с его размерами, длиной и положением ручки, материалом изготовления, типом емкости. Выбрав модель, желательно сделать изначально заготовки из плотного картона.

Подбор материала для банного ковша


В первую очередь подберите тип древесины, которую будете использовать.

Оптимальные варианты для этих целей:

  • Липа . Практичная древесина с приятным ароматом и оригинальной фактурой. Идеально подходит для изготовления всех банных принадлежностей. Не гниет и не растрескивается. Податлива к обработке.
  • Дуб . Прочный и долговечный материал. Отличается интересным насыщенным оттенком.
  • Ясень . Светлая и ароматная древесина. Выдерживает большие перепады температур.
  • Шелковица . Отличается влагоустойчивостью и долговечностью.

Для изготовления деревянного ковша для бани своими руками рекомендуется использовать сухое дерево.

Резной ковш для бани своими руками


Этот способ изготовления ковша считается несложным, но потребует определенных задатков плотника и набора инструментов. Определитесь с типом древесины и приступайте к обработке.

Рассмотрим, как сделать резной ковш в баню:

  1. На плотном картоне чертим шаблоны для дна ковша, его верха и боковых стен. Он не должен получиться слишком габаритным, поскольку его будет тяжело переносить наполненным водой. Однако если он будет слишком маленьким, то воду придется набирать чаще. Оптимальный размер — до двух литров.
  2. Вырезаем заготовки и отмечаем карандашом на древесине линии контура края.
  3. Производим черновую обрубку.
  4. Отмечаем контур боковых сторон и верха и делаем обрубку по примерному очертанию ковша.
  5. Обрабатываем получившуюся заготовку круглой стамеской, снимаем лишние слои дерева.
  6. Формируем с помощью стамески ручку изделия.
  7. Теслом обрабатываем внутренние стороны и еще раз проходимся большой стамеской.
  8. С помощью ножа по дереву вырезаем ручку нужной формы и всего изделия. При наличии художественных навыков можно сделать оригинальные узоры в качестве декора.
  9. Внутри изделие обрабатываем клюкарзой.
  10. Обрабатываем шлифовальной крупнозернистой бумагой наружную поверхность и переходим ко внутренней.
  11. Стамесками при желании вырезаем декоративные узоры.

Как сделать составной ковш в баню


Сделать такую модель можно без особых бондарских навыков. Для этого понадобится дощечка, ручка, основание и металлический ободок.

Придерживаемся в процессе такой инструкции:

  • Вырезаем планку размерами 1х2,1 см.
  • Подтачиваем боковые стороны под углом 12 градусов.
  • Торцуем 15 деталей по 8 см.
  • По нижней части всех планок фрезеруем паз, глубина его должна составлять 0,4 см, а ширина — 0,8 см.
  • Острые уголки торцевых сторон округляем. Это будут дощечки для изделия.
  • Подготавливаем ручку. Для этого используем строганную доску, размеры которой составляют 1,5х7,5х38 см.
  • Вырезаем деталь удобной формы и округляем острые уголки.
  • Просверливаем на конце отверстие диаметром 0,8-1 см и продеваем в него петельку из веревки.
  • Из строганной доски 1х9 см вырезаем основание и стачиваем окружность до 0,6 см, а к радиусу — до 0,8 см.
  • Просверливаем в основной дощечке два сквозных отверстия диаметром 0,4 см. Они будут использоваться для крепежа острыми саморезами с прессованной шайбой (0,4х2,5 см).
  • Собираем вокруг основания все отдельные дощечки, вбивая дно в нижние проделанные предварительно пазы.
  • Сжимаем конструкцию, используя шпагат.
  • Подготавливаем два обруча. Для этого выбираем холоднокатанную низкоуглеродистую, мягкую, упаковочную ленту из стали, размерами 0,4х0,2 см.
  • Проделываем три отверстия в подготовленных обручах диаметром 0,16 см для строительных гвоздей 0,16х2,5 см.
  • Первый обруч набиваем снизу на высоте 0,5 см.
  • Укорачиваем гвозди с 2,5 см до 0,8 см и крепим верхний обруч на расстоянии 1 см от верхнего края.
  • Фиксируем ручку с помощью саморезов с прессованной шайбой.
  • Опускаем ковш в воду на некоторое время.

После разбухания древесины все щели исчезнут. Такое изделие обязательно следует хранить в воде, чтобы предотвратить рассыхание.

Уход за ковшом в бане


Медный ковш для бани может эксплуатироваться при больших перепадах температур и храниться в любых условиях. А вот деревянные модели требуют более серьезного ухода.

Соблюдение этих простых правил существенно продлит служебный срок принадлежностей и поможет сохранить их в первоначальном виде:

  1. Перед первым использованием ковш из дерева нужно замочить на час.
  2. Хранить его следует полным с водой подальше от солнца или обогревательных приборов.
  3. Чистить деревянное изделие химическими моющими средствами категорически запрещено. Лучше использовать в этих целях горчичный порошок и соду.
Как выглядит ковш для бани — смотрите на видео:
Наши рекомендации и рассмотренные особенности каждого вида ковшей помогут вам при необходимости подобрать подходящую производственную модель. Хотя многофункциональный и оригинальный деревянный ковш для бани несложно изготовить и оформить собственноручно, если учесть все нюансы подбора материалов и рабочего процесса.

Ковш эмалированный с рисунком — Северсталь 1 л (артикул 1с22с)

Ковш эмалированный диаметром 140 мм. Без крышки. Изготовлен из высококачественной стали с эмалированным покрытием. Пища не пригорает и не прилипает к стенкам и дну посуды.

Можно мыть в посудомоечной машине. Подходит для всех типов плит.

Скидки при заказе на сумму: от 5000Р — 3%, от 7000Р — 5%, от 10000Р — 10%, от 25000Р — 12%, от 50000Р — 15% + постоянная скидка 3% участникам группы ВКонтакте.

Бонусная программа: регистрация в личном кабинете — 20 баллов; отзыв о купленном товаре — 20 баллов; покупка — 50Р от заказа 1 балл.

Курьерская доставка по Москве и ближайшим районам за МКАД (до 10км):

Срок 1-3 рабочих дня; стоимость 300Р для заказов до 2500Р и свыше 2500Р бесплатно.

Интервалы доставки в Пн-Пт: 10:00-18:00 (интервал 4 часа), 18:00-23:00; в Сб: 10:00-16:00, 15:00-18:00 и 10:00-18:00; по ближайшим районам за МКАД (до 10 км) в Пн-Пт: 10:00-18:00.

Курьерская доставка по Санкт-Петербургу в пределах КАД:

Срок 2-3 рабочих дня; стоимость 350Р для заказов до 2500Р и свыше 2500Р — 100Р.

Интервалы доставки в Пн-Пт: 10:00-18:00 (интервал 4 часа), 18:00-21:00; в Сб: 10:00-18:00.

Доставка в пункты выдачи заказов (ПВЗ) Москвы:

СДЭК: стоимость 180Р для заказов до 2500Р и свыше 2500Р бесплатно; оплата при получении возможна для заказов от 1000Р; передача на доставку на 2-3 рабочий день.

Доставка в пункты выдачи заказов (ПВЗ) Санкт-Петербурга:

СДЭК: стоимость 250Р для заказов до 2500Р и свыше 2500Р — 100Р; оплата при получении возможна для заказов от 1000Р; передача на доставку на 2-3 рабочий день.

Доставка в другие населенные пункты РФ, Казахстан и Республику Беларусь:

Стоимость зависит от населенного пункта и веса; оплата при получении возможна для СДЭК для РФ для заказов от 1000Р; передача на доставку на 2-3 рабочий день.

Написать отзыв

Необходимо войти или зарегистрироваться перед тем, как написать отзыв

Моделирование отливки «Зуб ковша» для АО «Уральская Сталь»

В данном примере проводилось моделирование отливки «Зуб ковша» из стали 110Г13Л, получаемой литьем в формы из ХТС. Одновременно в форме заливается две отливки. Заливка выполняется через общую отводную прибыль.

Основной задачей моделирования является проведение расчета заполнения формы расплавом с определением возможности размыва формы и попадания неметаллических частиц в тело отливки, а также кристаллизация отливки с определением картины распределения усадочных дефектов.

Так как куст отливок симметричен относительно литниковой системы, в задаче рассматривалась только половина геометрии в осесимметричной постановке, что позволяет сократить время моделирования при достижении той же точности расчетных результатов.

Рисунок1 — Конечно-элементная модель отливки с литниково-питающей системой, используемая для моделирования

Анализ заполнения формы позволяет выявить эффективность литниковой системы, определить дефекты по недоливу, холодному спаю, места с высокой скоростью течения и возможностью размыва формы или стержня.

В ходе заполнения можно отметить, что верхняя часть отливки заполняется металлом с температурой ниже температуры Ликвидус. Это может привести к образованию неспаев на поверхности отливки.

Рисунок 2 — Заливка формы с распределением температуры

Для оценки риска образования недоливов и неспаев используется параметр «Чувствительность к недоливам». Красным и оранжевым цветом отмечаются зоны с высокой вероятностью формирования данных дефектов, желтым – места с ограниченным риском появления недолива, который может проявиться при дополнительных условиях (пониженной температуре заливки, ограниченном выходе воздуха из формы). В данном случае это в основном верхняя поверхность отливки, где металл при заполнении охлаждается ниже температуры Ликвидуса.

Рисунок 3 — Оценка параметра «Чувствительность к недоливам»

При оценки скорости потока можно выявить зоны в которых достаточно продолжительное время воздействует критическая скорость течения металла, что может привести к размыву формы.

Рисунок 4 — Заливка формы с распределением скоростей

Также для оценки размыва формы используется критериальный параметр «Размыв формы». Данный параметр отображает высокую вероятность эрозии формовочной смеси в питателе и прибыли, а также в полости отливки при стекании металла в нижнюю часть. Это может привести к песчаным засорам в теле отливки.

Рисунок 5 — Критерий размыва формы

Для определения общего характера движения неметаллических частиц в сплаве и мест их скопления используем параметр «Трассировка частиц». На приведенном рисунке видно, что большое скопление частиц происходит в вершине зуба, там стоит ожидать появление неметаллических включений, которые попали в литниковую систему при заливке или в результате размыва смеси в прибыли. Все частицы формовочной смеси, образовавшиеся в результате эрозии в полости отливки, будут скапливаться в нижней и верхней части основания зуба.

Рисунок 6 — Трассировка неметаллических частиц при заполнении формы

Для выявления тепловых узлов, возникающих в отливке, рассмотрим процесс кристаллизации сплава.

Рисунок 7 — Кристаллизация сплава в форме

В ходе кристаллизации сплава, можно выделить несколько тепловых узлов, образующихся в основании зуба. Данные тепловые узлы отсекаются от основной массы металла крепежными отверстиями. Однако их объем не большой, и они не приведут к появлению крупных усадочных дефектов. В остальном прибыль пропитывает основную часть отливки, и крупных тепловых узлов не образуются.

Рисунок 8 — Кристаллизация сплава в форме

Распределение усадочных дефектов в теле отливки представлено ниже.

Рисунок 9 — Распределение усадочных дефектов в теле отливки

Рисунок 10 — Распределение усадочных дефектов по сечению отливки

В указанных ранее зонах можно наблюдать образование усадочных рыхлот (3-6% пористости).

Также следует отметить объемный характер затвердевания сплава в основании клина. Это может привести к образованию усадочной микропористости. Для оценки мест образования усадочной микропористости используется критерий Нияма.

Рисунок 11 — Распределение микропористости в отливке (критерий Нияма)

Ковш 1с22с с рисунком 1,0л

Торговый дом «ВИМОС» осуществляет доставку строительных, отделочных материалов и хозяйственных товаров. Наш автопарк — это более 100 единиц транспортных стредств. На каждой базе разработана грамотная система логистики, которая позволяет доставить Ваш товар в оговоренные сроки. Наши специалисты смогут быстро и точно рассчитать стоимость доставки с учетом веса и габаритов груза, а также километража до места доставки.

Заказ доставки осуществляется через наш колл-центр по телефону: +7 (812) 666-66-55 или при заказе товара с доставкой через интернет-магазин. Расчет стоимости доставки производится согласно тарифной сетке, представленной ниже. Точная стоимость доставки определяется после согласования заказа с вашим менеджером.

Уважаемые покупатели! Правила возврата и обмена товаров, купленных через наш интернет-магазин регулируются Пользовательским соглашением и законодательством РФ.

ВНИМАНИЕ! Обмен и возврат товара надлежащего качества возможен только в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, упаковка.

Цена, описание, изображение (включая цвет) и инструкции к товару Ковш 1с22с с рисунком 1,0л на сайте носят информационный характер и не являются публичной офертой, определенной п.2 ст. 437 Гражданского кодекса Российской федерации. Они могут быть изменены производителем без предварительного уведомления и могут отличаться от описаний на сайте производителя и реальных характеристик товара. Для получения подробной информации о характеристиках данного товара обращайтесь к сотрудникам нашего отдела продаж или в Российское представительство данного товара, а также, пожалуйста, внимательно проверяйте товар при покупке.

Купить Ковш 1с22с с рисунком 1,0л в магазине Великий Новгород вы можете в интернет-магазине «ВИМОС».

Обзор на ковш с крышкой Tefal Jamie Oliver, 1,4 л (E7912214) Обзоры пользователей

Преимущества

Прочный, стильный, легкий и удобный ковш.

Недостатки

нет

Стильный, прочный, красивый и легкий ковш с крышкой Tefal Jamie Oliver, 1,4 л ( E7912214 ), из очень классной серии Tefal Jamie Oliver, которую создал английский повар специально для TEFAL.

С начала этого года нам потребовались новые кастрюли, так как старые свое отслужили, стали рассматривать различные магазины, в магазине Эльдорадо оказалась самая лучшая цена на данного производителя в городе и стране. Tefal очень хорошо понимает в кухонных принадлежностях, посуде и технике. Супруга хотела посуду, без пластиковых ручек, но, чтобы они не грелись сильно, был удивлен, когда это попробовали. Правда у ковша единственного в этой серии — ручка прорезинивая. В итоге из всех серий Tefal выбрали серию повара Jamie Oliver. Опытный повар, хорошо понимает в посуде, кастрюлях, сковородках, блендерах и столовых приборах. Взяли этот ковш, теперь решили собрать всю серию кастрюлей, блендеров, сковородок. Они все очень легкие, очень прочные, практичные, удобные и добротные. Ковш и кастрюли этой серии выполнены из нержавеющей стали. Эта посуда легко и хорошо моется в посудомойке. Эта посуда подходит для всех плит и варочных поверхностей: индукционных, газовых и электрических. Гарантию Tefal дает 10 лет на все кастрюли. Производят ковши в Китае. Форма у ковшей круглая, они очень легкие.

У данной модели ковша — усиленное дно, сам он сделан из нержавеющей стали, крышка — стеклянная, но очень прочная, объем ковша — 1. 4 литра, что самое оптимальное для ковшей на мой взгляд, не мало и не много. На всех кастрюлях и ковшах этой серии есть мерная шкала, что очень удобно. Диаметр ковша — 16 мм, также у него обрезиненная ручка. Очень удивила даже коробка — упаковки: стильно и красиво, с такой посудой хочется готовить.

Вес данного ковша — 1 кг, цвет — серебристый. очень оригинальная надпись и рисунок на тыльной стороне ковша, очень интересная и красивая форма у этой модели.

Продается данный ковш, как в составе различных наборов посуды, так и отдельно. И тот и тот вариант в магазине Эльдорадо сейчас очень выгоден.

Пробовали посуду фирм: Taller, Zanussi, Polaris, Vitesse, GUFFMAN, Beka, Rondell, Boch, Supra — цены такие-же или выше, качество даже рядом не стояло. Сравнимо качество только у Electrolux, но их сложно найти и у них не так много вариантов кастрюлей и ковшей. Также к ним можно докупить набор сковород для любых типов плит с антипригарным покрытием.

Посуда данной серии и этот ковш облегчили для нашей семьи готовку на кухне, стало приятно. Его можно приобрести как в составе серии из 3 предметов, так и отдельно. В серию входят кастрюля 4.7 литра, кастрюля 3 литра и ковш 1.4 литра. Серия, как и сам ковш сейчас на акции в Эльдорадо. Теперь хочу купить и блендер Tefal, сейчас он слегка дороговат, жду акцию в Эльдорадо. Хочется собрать всю данную серию этого отличного повара, который имеет большой опыт в приготовлении пищи.

У ковша очень удачная форма, хорошо в нем хорошо варить: макароны, сосиски, пельмени, картошку. Особенно если надо не много.  Мы тушили овощи, варили варенье. Все очень удобно и эстетично, ковш отлично размещается в холодильнике.

Толстое и сверхпрочное дно из нержавеющей стали Induction Technology толщиной аж 6 мм гарантирует идеальное распределение тепла для качественного приготовления любых блюд и отсутствие любой деформации в течение долгого срока службы, не зря на него дают гарантию 10 лет. При этом он очень легкий. Пища совсем не пригорает, вода при готовке не выливается, благодаря очень удобной форме и размерам ковша.

Tefal — старейшая международная торговая марка, под которой производят различные бытовые приборы и посуду. В 1968 году компания Tefal была приобретена Groupe SEB, которая также давно владеет такими брендами, как: Rowenta и Moulinex. У меня уже был опыта работы с их сервисным центром, находится в центре города, делает все по гарантии, такого обслуживания даже дилеров автомобилей не встречал. Чинят по гарантии все от Tefal до Moulinex, технику и посуду может сдать в ремонт как в магазин Эльдорадо, так и туда на прямую.

Джейми Оливер — английский повар, ресторатор, телеведущий, человек, который популяризирует здоровое питание и домашнюю кулинарию. Его стаж работы более 25 лет, он давно сотрудничает с Tefal. Их совместная линейка посуды — лучшая!  Сеть ресторанов его марки работает и в России. Он продвигает идею полезного питания, которая так нужна сейчас в России. Все его приборы и посуда очень удобные и качественные. Готовить из его посуды одно удовольствие.

Полная серия состоит из Tefal Jamie Oliver:

Ковш с крышкой Tefal Jamie Oliver, 1,4 л (E7912214), Кастрюля с крышкой Tefal Jamie Oliver, 3 л (E7914414), Кастрюля с крышкой Tefal Jamie Oliver, 4,7 л (E7914614), Сотейник с крышкой Tefal Jamie Oliver, 25 см (E7633314), Сковорода-гриль Tefal Jamie Oliver, 27х23 см (E2114173), Сковорода Tefal Jamie Oliver, 28 см (E2110673), Сковорода Tefal Jamie Oliver, 20 см (E2110273), Сковорода Tefal Jamie Oliver, 24 см (E2110473), крышка Tefal Jamie Oliver B8998554 24 см, крышка Tefal Jamie Oliver B8998654 26 см, крышка Tefal Jamie Oliver B8998754 28 см. Также есть еще 2 блендера: погружной блендер BAMIX M200 SwissLine Jamie Oliver Black Matt и погружной блендер BAMIXM200 Mono Jamie Oliver Antracite.

Выводы: очень понравилась данная серия посуды, теперь будет ее собирать. Очень интересные модели кастрюлей, миксеров, ковшей и сковородок. Tefal — лучшая посуда для приготовления в России. Решили обновить посуду для приготовления: для дачи, для дома и даже купить пару кастрюль в офис, дарим родственникам. Сейчас на эту серия, как раз максимальные скидки. Советуем всем и для всех типов плит, варочных поверхностей. Очень удобные вместительные кастрюли и ковши. Также очень прочные ручки, которые не очень сильно греются. Очень хорошо эта посуда моется в посудомойках как при помощи таблеток, так и жидким порошком, уже проверили. Эта посуда напоминает по прочности старую и добрую советскую посуду, но на вид — очень красивая и стильная! Покупайте в Эльдорадо в марте — апреле, пока на нее идет большая скидку и ее не раскупили всю. Посмотрели в других магазинах получается значительно дороже. Хотим взять 2 ковш для дома и один для дачи.

Присылайте нам свои обзоры на технику и получайте до 1000 бонусов на карту «Эльдорадости»!

Изделия огнеупорные алюмосиликатные для футеровки сталеразливочных ковшей. Технические условия – РТС-тендер


ГОСТ 5341-98


Группа И22

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ



МКС 81.080
ОКП 15 5100

Дата введения 2000-01-01

1 РАЗРАБОТАН АО «Санкт-Петербургский институт огнеупоров» (АО «СПбИО»), Межгосударственным техническим комитетом по стандартизации МТК 9 «Огнеупоры»

ВНЕСЕН Госстандартом Российской Федерации

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 14 от 12 ноября 1998 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Беларуси

Грузия

Грузстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Киргизская Республика

Киргизстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикгосстандарт

Туркменистан

Главная Государственная инспекция Туркменистана

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 13 апреля 1999 г. N 125 межгосударственный стандарт ГОСТ 5341 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2000 г.

4 ВЗАМЕН ГОСТ 5341-69

5 ИЗДАНИЕ с Поправкой (ИУС 9-2000)

1 Область применения


Настоящий стандарт распространяется на огнеупорные алюмосиликатные изделия, предназначенные для футеровки сталеразливочных ковшей.

2 Нормативные ссылки


В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 166-89 (ИСО 3599-76) Штангенциркули. Технические условия

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 2409-95 (ИСО 5017-88) Огнеупоры. Метод определения кажущейся плотности, открытой и общей пористости, водопоглощения

ГОСТ 2642.0-86 Огнеупоры и огнеупорное сырье. Общие требования к методам анализа

ГОСТ 2642.4-97 Огнеупоры и огнеупорное сырье. Методы определения оксида алюминия

ГОСТ 2642.5-97 Огнеупоры и огнеупорное сырье. Методы определения оксида железа (III)

ГОСТ 4069-69 Огнеупоры и огнеупорное сырье. Методы определения огнеупорности

ГОСТ 4070-2000 (ИСО 1893-89) Изделия огнеупорные. Метод определения температуры деформации под нагрузкой

ГОСТ 4071.1-94 (ИСО 10059-1-92) Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре

ГОСТ 5402.1-2000 (ИСО 2478-87) Изделия огнеупорные с общей пористостью менее 45%. Метод определения остаточных изменений размеров при нагреве

ГОСТ 5402.2-2000 (ИСО 2477-87) Изделия огнеупорные теплоизоляционные. Метод определения остаточных изменений размеров при нагреве

ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ 7875.0-94 Изделия огнеупорные. Общие требования к методам определения термической стойкости

ГОСТ 7875.1-94 Изделия огнеупорные. Метод определения термической стойкости на кирпичах

ГОСТ 7875.2-94 Изделия огнеупорные. Метод определения термической стойкости на образцах

ГОСТ 8179-98 (ИСО 5022-79) Изделия огнеупорные. Отбор образцов и приемочные испытания

ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия

ГОСТ 15136-78 Изделия огнеупорные. Метод измерения глубины отбитости углов и ребер

ГОСТ 24717-94 Огнеупоры и сырье огнеупорное. Маркировка, упаковка, хранение и транспортирование

ГОСТ 25706-83 Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 25714-83 Контроль неразрушающий. Акустический звуковой метод определения открытой пористости, кажущейся плотности, плотности и предела прочности при сжатии огнеупорных изделий

ГОСТ 28833-90 Дефекты огнеупорных изделий. Термины и определения

ГОСТ 28874-90 Огнеупоры. Классификация

3 Определения


В настоящем стандарте применяют следующие термины и определения:

3. 1 Плотные огнеупорные изделия — огнеупорные изделия с открытой пористостью свыше 10% до 16% включительно (ГОСТ 28874).

3.2 Уплотненные огнеупорные изделия — огнеупорные изделия с открытой пористостью свыше 16% до 20% включительно (ГОСТ 28874).

3.3 Рабочая поверхность огнеупорного изделия — поверхность, находящаяся в контакте с расплавом металла и шлака.

3.4 Посечка — дефект огнеупорного изделия в виде разрыва целостности материала шириной до 0,5 мм включительно (ГОСТ 28833).

3.5 Трещина — дефект огнеупорного изделия в виде разрыва целостности материала шириной свыше 0,5 мм (ГОСТ 28833).

4 Марки

4.1 В зависимости от массовой доли и пористости изделия подразделяют на марки, указанные в таблице 1.

Таблица 1 — Характеристика марок ковшевых изделий

Марка изделия

Характеристика

ШКУ-32

Шамотные ковшевые уплотненные с массовой долей не менее 32%

ШКУ-37

Шамотные ковшевые уплотненные с массовой долей не менее 37%

ШКП-37

Шамотные ковшевые плотные с массовой долей не менее 37%

ШКУ-39

Шамотные ковшевые уплотненные с массовой долей не менее 39%

ШКП-39

Шамотные ковшевые плотные с массовой долей не менее 39%

ШКУ-42

Шамотные ковшевые уплотненные с массовой долей не менее 42%

МКРКУ-45

Муллитокремнеземистые ковшевые уплотненные с массовой долей не менее 45%

МКРКП-45

Муллитокремнеземистые ковшевые плотные с массовой долей не менее 45%

5 Форма и размеры

5. 1 Форма и размеры изделий должны соответствовать указанным на рисунках 1-5 и в таблицах 2-6.

Рисунок 1 — Ребровый клин

Рисунок 1 — Ребровый клин


По соглашению сторон допускается изготовлять изделия других размеров.


Таблица 2 — Размеры ребрового клина

В миллиметрах

Номер изделия



(толщина кладки)


Назначение изделия

1

140

120

65

250

Рабочая футеровка стен ковшей малого тоннажа и верхнего пояса стен ковшей среднего тоннажа

2

140

125

80

250

Рабочая футеровка стен ковшей малого тоннажа и верхнего пояса стен ковшей среднего и большого тоннажа

2а

80

68

120

300

Рабочая футеровка стен ковшей (в месте сопряжения днища и стен)

2б

80

68

160

300

Примечание — Для изделий номеров 1 и 2 допускается уменьшение размера на 2-3 мм с выпрямлением обоих острых углов до прямых параллельными плоскостями шириной до 10 мм, проходящими по ребру .

Рисунок 2 — Торцовый клин


Рисунок 2 — Торцовый клин



Таблица 3 — Размеры торцового клина

В миллиметрах

Номер изделия



(толщина кладки)


Назначение изделия

Компенсация скоса по высоте ковша и увеличение радиуса кладки в сочетании с изделиями номеров:

3

140

135

65

250

1

4

140

135

80

250

2

Рисунок 3 — Трапецеидальный клин


Рисунок 3 — Трапецеидальный клин

Таблица 4 — Размеры трапецеидального клина

В миллиметрах

Номер изделия



(толщина кладки)


Внутренний радиус кладки стен ковша при использовании изделий:

одного номера

двух номеров

6

250

239

80

80

—

1480-2150

580-1480

7

210

181

100

80

—

590-680

680-910

8

230

209

910-1120

1120-1480

9

250

236

1480-1990

—

10

210

176

120

80

—

590-670

670-690

11

230

206

960-1140

1140-1280

12

230

212

1280-1610

—

13

250

235

1670-2200

—

14

210

178

150

80

—

790-910

910-1140

14а

225

205

1130-1300

—

15

230

205

1140-1360

1360-1750

15а

245

210

1210-1600

—

16

250

232

1750-2200

—

16а

250

228

1340-1730

—

18

220

192

200

80

—

1290-1500

1500-1670

19

240

216

1670-1990

—

20

230

200

250

80

—

1570-1810

—

21

250

221

1790-2070

—

21а

240

213

200

80

60

—

—

Рисунок 4 — Размеры трапецеидального клина

Рисунок 4 — Размеры трапецеидального клина с соотношением



Таблица 5 — Размеры трапецеидального клина с соотношением

В миллиметрах

Номер изделия



(толщина кладки)


Толщина винтовой кладки при выполнении начального витка

22

230

205

150

40

40

150

23

40

50

24

50

60

25

60

70

26

70

80

27

220

192

200

40

40

200

28

40

50

29

50

60

30

60

70

31

70

80

32

250

221

250

40

40

250

33

40

50

34

50

60

35

60

70

36

70

80

Рисунок 5 — Прямоугольный кирпич


Рисунок 5 — Прямоугольный кирпич



Таблица 6 — Размеры прямоугольного кирпича

В миллиметрах

Номер изделия


(толщина кладки)

Назначение изделия

Для футеровки днищ ковшей и в сочетании с изделиями номеров:

37

250

100

80

7-9

38

300

120

10-13

39

300

150

14-16

5. 1.1 На рисунках 1-4 угол меньше 90°; буквой обозначена рабочая поверхность.

5.2 Предельные отклонения размеров изделий не должны превышать значений, указанных в таблице 7.


Таблица 7 — Предельные отклонения размеров

В миллиметрах

Номер изделия

Размер изделия

Предельное отклонение

1-4

и

±3


+2

-1


±2

2а, 2б


и

+2

-1

±3

±2

6-36

, и

±3

и

+2

-1

37-39

и

+3

-2

+2

-1

Примечание — Разность отклонений противолежащих одноименных размеров изделий не должна превышать 1 мм.



(Поправка, ИУС 9-2000).

5.3 Расчетный объем, масса и средняя кажущаяся плотность изделий приведены в приложении А.

6 Технические требования

6.1 По физико-химическим показателям и показателям внешнего вида изделия должны соответствовать требованиям, указанным в таблицах 8 и 9.

Таблица 8 — Физико-химические показатели изделий

Наименование показателя

Норма для марки

ШКУ-32

ШКУ-37

ШКП-37

ШКУ-39

ШКП-39

ШКУ-42

МКРКУ-45

МКРКД

1 Массовая доля, %:

, не менее

32

37

37

39

39

42

45

45

, не более

Не нормируется

3,5

3,5

3,5

2 Огнеупорность, °С, не ниже

1690

1730

1730

1750

1750

1750

1750

1750

3 Открытая пористость, %, не более

19

18

16

18

16

18

18

16

4 Предел прочности при сжатии, Н/мм, не менее

27

30

40

30

40

40

35

40

5 Температура начала размягчения, °С, не ниже

1370

1400

1410

1430

1450

1400

1400

1400

6 Дополнительная линейная усадка при температуре 1400 °С, %, не более

0,3

0,3

0,2

0,3

0,2

0,3

0,4

0,2

7 Термическая стойкость, число теплосмен, не менее

4

4

3

4

3

4

3

4

Примечание — Огнеупорность и термическую стойкость определяют по соглашению сторон.

Таблица 9 — Показатели внешнего вида изделий

Наименование показателя

Норма для марок:

ШКУ-32, ШКУ-37, ШКП-37, ШКУ-39, ШКП-39 ШКУ-42, МКРКУ-45, МКРКП-45

1 Кривизна на сторонах, образующих швы, мм, не более, для изделий:

номеров 6-36

1

остальных номеров

1,5

2 Отбитость углов и ребер глубиной, мм, не более, на поверхностях:

рабочих и шовных

4

обращенных к кожуху

10

3 Отдельные выплавки диаметром, мм, не более

5

4 Поверхностные посечки на рабочей поверхности длиной, мм, не более

30

5 Трещины на поверхностях:

рабочих

Не допускаются

нерабочих:

шириной до 1,0 мм включ. , длиной, мм, не более

40

шириной св. 1,0 мм

Не допускаются

6.2 Изделия в изломе должны иметь однородное строение; не допускаются трещины и пустоты. Допускаются отдельные посечки длиной до 15 мм.

6.3 Рабочая поверхность ребрового, торцового и трапецеидального (с соотношением ) клиньев указана на рисунках 1-4.

Для прямоугольного кирпича (рисунок 5), форма которого не позволяет определить рабочую поверхность, показатели внешнего вида (таблица 9) для рабочей поверхности относятся к любой из противолежащих поверхностей.

Рабочую поверхность изделий, изготовляемых по чертежам заказчика, указывают на этих чертежах.

7 Правила приемки

7.1 Правила приемки — по ГОСТ 8179 с дополнениями, указанными в 7.1.1-7.1.4:

7. 1.1 Изделия марок ШКП-37, ШКП-39 и МКРКП-45 комплектуют в партии по номерам в соответствии с заказом потребителя.

7.1.2 Для изделий, прошедших предварительную разбраковку, применяют план контроля 2; при механизированной разбраковке садки или в случае ее разборки без предварительной разбраковки — план контроля 5.

7.1.3 Изделия принимают партиями. Масса партии не должна превышать 225 т.

7.1.4 При проверке соответствия качества изделий требованиям настоящего стандарта проводят приемосдаточные испытания в соответствии с таблицей 10.

Таблица 10 — Периодичность отбора образцов или проб

Наименование показателя

Периодичность отбора образцов или проб

1 Внешний вид и размеры

От каждой партии

2 Строение в изломе

То же

3 Массовая доля , для изделий марок:

ШКУ-42, МКРКУ-45, МКРКП-45

«

ШКП-39

От каждой второй партии

остальных марок

От каждой третьей партии

4 Огнеупорность

От каждой пятой партии

5 Открытая пористость

От каждой партии

6 Предел прочности при сжатии

То же

7 Температура начала размягчения

От каждой восьмой партии

8 Дополнительная линейная усадка

От каждой четвертой партии

9 Термическая стойкость

То же

7. 2 (Исключен, Поправка, ИУС 9-2000).

8 Методы испытаний

8.1 Массовую долю оксидов алюминия и железа ( и ) определяют по ГОСТ 2642.0, ГОСТ 2642.4 и ГОСТ 2642.5 или другими методами, обеспечивающими необходимую точность определения.

При возникновении разногласий в оценке качества изделий контрольные методы — по ГОСТ 2642.4 и ГОСТ 2642.5.

8.2 Огнеупорность определяют по ГОСТ 4069.

8.3 Открытую пористость определяют по ГОСТ 2409 или ГОСТ 25714. Контрольный метод — по ГОСТ 2409.

8.4 Предел прочности при сжатии определяют по ГОСТ 4071.1 или ГОСТ 25714. Контрольный метод — по ГОСТ 4071.1.

8.5 Открытую пористость и предел прочности при сжатии по ГОСТ 25714 определяют на удвоенном количестве образцов.

8.6 Температуру начала размягчения определяют по ГОСТ 4070.

8.7 Дополнительную линейную усадку определяют по ГОСТ 5402. 1, ГОСТ 5402.2.

8.8 Термическую стойкость определяют по ГОСТ 7875.0 — ГОСТ 7875.2.

8.9 Размеры изделий определяют металлической линейкой по ГОСТ 427 с ценой деления 1 мм, штангенциркулем по ГОСТ 166 или рулеткой по ГОСТ 7502.

Размеры и прямоугольных изделий проверяют по средним линиям двух соответствующих граней, а размер — по средним линиям четырех соответствующих граней (рисунок 5).

Размеры клиновых изделий проверяют по средним линиям каждой грани.

За окончательный результат принимают среднеарифметическое значение результатов измерений.

8.10 Глубину отбитости углов и ребер определяют по ГОСТ 15136.

8.11 Кривизну изделий определяют на поверочной плите по ГОСТ 10905 или аттестованной металлической плите, удовлетворяющей требованиям ГОСТ 10905, при помощи щупа по [1] или щупа-шаблона шириной 10 мм и толщиной, превышающей на 0,1 мм установленную норму кривизны. Щуп или щуп-шаблон не должны входить в зазор между плитой и изделием.

При определении кривизны изделие слегка прижимают к плите и щуп или щуп-шаблон вводят в зазор скольжением по плите без применения усилия.

8.12 Длину посечки или трещины определяют металлической линейкой.

Ширину посечки или трещины определяют в месте ее максимального размера при помощи измерительной лупы по ГОСТ 25706. Лупу располагают таким образом, чтобы ее шкала была перпендикулярна к посечке или трещине. Между шкалой и поверхностью изделия помещают полоску белой бумаги, которую располагают вдоль шкалы вплотную к делениям.

8.13 Строение изделий в изломе определяют визуально.

9 Маркировка, упаковка, хранение и транспортирование

9.1 Маркировка, упаковка, хранение и транспортирование изделий — по ГОСТ 24717 и [2].

ПРИЛОЖЕНИЕ А (справочное). Расчетный объем, масса и средняя кажущаяся плотность изделий

ПРИЛОЖЕНИЕ А
(справочное)


Таблица А. 1

Номер изделия

Расчетный объем, см

Расчетная масса, кг, изделий с массовой долей , %

от 32 до 38 включ.

св. 38 до 45

при средней кажущейся плотности, г/см

2,08

2,12

2,16

2,24

уплотненных

плотных

уплотненных

плотных

1

2110

4,4

4,5

4,6

4,7

2

2650

5,5

5,6

5,7

5,9

2а

2670

5,6

5,7

5,8

6,0

2б

3650

7,4

7,5

7,7

8,0

3

2230

4,6

4,7

4,8

5,0

4

2740

5,7

5,8

5,9

6,1

6

1560

3,2

3,3

3,4

3,5

7

1560

3,2

3,3

3,4

3,5

8

1760

3,6

3,7

3,8

3,9

9

1910

3,9

4,0

4,1

4,3

10

1850

3,8

3,9

4,0

4,1

11

2100

4,3

4,4

4,5

4,7

12

2120

4,4

4,5

4,6

4,7

13

2330

4,8

4,9

5,0

5,2

14

2330

4,8

4,9

5,0

5,2

14а

2580

5,4

5,5

5,6

5,8

15

2610

5,4

5,5

5,7

5,8

15а

2730

5,7

5,8

5,9

6,1

16

2890

6,0

6,1

6,2

6,4

16а

2870

6,0

6,1

6,2

6,4

18

3290

6,8

6,9

7,1

7,4

19

3650

7,6

7,7

7,9

8,2

20

4300

8,9

9,1

9,3

9,6

21

4710

9,8

9,9

10,2

10,5

21а

3180

6,6

6,7

6,8

7,1

22

1300

2,7

2,8

2,8

2,9

23

1470

3,0

3,1

3,2

3,3

24

1790

3,7

3,8

3,9

4,0

25

2120

4,4

4,5

4,6

4,7

26

2450

5,1

5,2

5,3

5,5

27

1650

3,4

3,5

3,6

3,7

28

1850

3,8

3,9

4,0

4,1

29

2270

4,7

4,8

4,9

5,1

30

2680

5,6

5,7

5,8

6,0

31

3090

6,4

6,6

6,7

6,9

32

2360

4,9

5,0

5,1

5,3

33

2650

5,5

5,6

5,7

5,9

34

3240

6,7

6,9

7,0

7,2

35

3830

7,9

8,1

8,3

8,6

36

4420

9,2

9,4

9,5

9,9

37

2000

4,2

4,2

4,3

4,5

38

2880

6,0

6,1

6,2

6,4

39

3600

7,5

7,6

7,8

8,1

ПРИЛОЖЕНИЕ Б (справочное).

Библиография


ПРИЛОЖЕНИЕ Б
(справочное)


[1] ТУ 2-034-0221197-011-91 Щупы. Модели 82003, 82103, 82203, 82303 (АО «Измерон», С.-Петербург)

[2] ТУ 1501-013-00188162-97 Пакеты транспортные из огнеупорных изделий (АО «СПбИО»)

Текст документа сверен по:
официальное издание
Изделия огнеупорные.
Технические условия.
Часть 1: Сб. ГОСТов. —
М.: ИПК Издательство стандартов, 2004

Ковш норийный КН-100

Область применения:

Ковши норийные полимерные применяются на нориях (ковшовых элеваторах) для перемещения зерна, семян, муки, отрубей, комбикормов, шрота, солода, чая, древесных топливных гранул и других сыпучих продуктов. При использовании полимерных ковшей обеспечивается:  взрывобезопасность, так как исключается возможность возникновения искры при задевании кромки ковша о норийную трубу; практически не травмируется зерно и семена за счет эластичности кромки ковша; исключается налипание трудносыпучих и влажных продуктов за счет низкой адгезии продукции к полимерной поверхности; снижается расход электроэнергии, механическая нагрузка на норийную ленту и привод нории за счет низкой массы ковша. Полимерные ковши обладают значительной жесткостью, в процессе работы не изменяют геометрическую форму; стойкие к коррозии и бесшумны в работе.  Эксплуатируются на элеваторах, мукомольных, комбикормовых, крупяных, маслоэкстракционных, заводах, птицефабриках, солодовнях, химических заводах, чаеразвесочных фабриках.

Применяются в нориях ленточных для транспортирования зерна и продуктов его переработки на элеваторах, хлебоприемных предприятиях, крупозаводах, мукомольных, комбикормовых, пивоваренных, маслоэкстракционных  заводах, птицефабриках и в других отраслях где требуется перемещение сыпучих продуктов нориями. Одобрены и рекомендованы к применению Госгортехнадзором РФ.

Ковшами из полимерных материалов комплектуются нории, серийно выпускаемые машиностроительными заводами ПАО «Грязинский машиностроительный завод «Элеватормельмаш», ЗАО «Совокрим», ПАО «Лубенский машиностроительный завод «Комсомолец», АО «Мельинвест», ОАО «Брестсельмаш», ОАО «Курганский машиностроительный завод конвейерного оборудования», ЗАО «СмартГрейн», ООО «Арзамасская сельхозтехника — Регион», ОАО «Кузембетьевский ремонтно-механический завод», ЗАО «Агропромтехника», ЗАО «Элеваторстройдеталь», АО «Гороховецкий завод подъемно-транспортного оборудования Элеватормельмаш».

Характеристика

КН. 005.002

КН. 010.002

КН. 020.002

КН. 100.002

КН. 175.002

Назначение

Ковши норийные из полимерных материалов для норий производительностью 5,10, 20,100 и 175 т/ч.

ширина, мм.

105

125

150

260

390

высота, мм.

70

150

150

160

185

вылет, мм.

85

125

125

150

175

емкость, л.

0,4

1,2

1,5

3,6

7,2

расстояние между центрами отверстий, мм.

58

85

90

90

90

количество отверстий для крепления, шт.

2

2

2

3

4



 Отличительные особенности ковшей норийных пластиковых (полимерных):

  • Повышается уровень взрывобезопасности нории, т.к. исключается возможность возникновения искры при заде-вании кромки ковша о норийную трубу.
  • Электростатически искробезопасны.
  • Снижается расход электроэнергии на 15-20% и увеличивается срок службы норийной ленты за счет снижения массы ковша.
  • Практически не травмируются семена и зерно.
  • Исключается налипание трудносыпучих продуктов.
  • Снижается уровень шума при работе нории.
  • Масса полимерного ковша в 2-3 раза меньше металлического.

Обращаем ваше внимание на нашу возможность поставки в ваш адрес ковшей норийных для импортных норий под заказ, срок исполнения заказа 2-3 недели. Ковши изготавливаются по Европейскому стандарту и имеют несколько видов полимеров для различных условий эксплуатации.

Так же в наличии болты норийные и шайбы норийные DIN 15237.

При подборе ковшей норийных следует помнить об условиях эксплуатации и физико-механических свойствах как самих ковшей, так и ленты норийной и перемещаемого продукта.

Когда норийная лента проходит по выпуклому приводному барабану, центральная часть ленты вытягивается больше, чем края.

Если на ленте ковши установлены только в один ряд, то задняя стенка ковшей должна быть способной к изгибу или же установочные болты будут частично разрывать ленту. При тонкостенных узких ковшах, изготовленных из листовой стали и предназначенных для небольших норий, задняя стенка обычно достаточно гибкая, и ковш свободно проходит по барабану. Чем шире ковш, тем более затруднен изгиб задней стенки и более вероятно повреждение ленты норийными болтами. Поэтому рекомендуется на более широких норийных лентах устанавливать два или больше рядов ковшей. Преимущества такого расположения:

  • ковши не проходят через самую высокую точку барабана:
  • ковши могут быть легче и прочнее;
  • замена поврежденных ковшей требует меньших материальных затрат;
  • сопротивление зачерпыванию в башмаке нории будет ниже.

Форма ковшей очень важна для их заполнения и разгрузки и должна учитывать зачерпывание продукта в башмаке нории и центробежную разгрузку на головке нории. Условия разгрузки быстроходных норий уже описаны. Направление равнодействующей сил — массы продукта и центробежной силы — по-видимому, очень важно для правильной разгрузки нории. Равнодействующая должна быть направлена к кромке ковша. Разгрузка ковша оптимальна в том случае, если угол А небольшой, а угол В достаточно большой. Таким образом, ковш имеет широкую открытую часть для зачерпывания и разгрузки продукта. С другой стороны, кромка не должна быть слишком низкой, а задний угол В — не слишком большим, чтобы избежать чрезмерной просыпки. Имеющиеся конструкции многих ковшей с центробежной разгрузкой всегда представляют собой компромисс между этими противоположными фактами. У наиболее распространенных ковшей норий для зерна верхний угол А равен 80° и нижний угол В — 20°. Ковши такой конструкции имеют следующие практические преимущества: вместимость каждого ковша довольно большая, высокие боковые стенки предотвращают просыпание и направляют продукт при разгрузке, обеспечивая более высокую транспортирующую способность нории.

Производительность транспортирования также зависит от числа ковшей на метр длины ленты. Максимальное число ковшей получают при установке их очень близко друг к другу. Однако существенный недостаток при этом заключается в том, что каждый ковш оказывает отрицательное влияние на загрузку и разгрузку следующего ковша. Идеальной ситуацией, обеспечивающей наибольшую производительность транспортировки, является компромисс между следующими факторами:

  • конструкцией и вместимостью ковшей;
  • наименьшим расстоянием между последовательно установленными ковшами без каких-либо взаимных влияний;
  • соответствующей скоростью ленты, учитывающей центробежную силу;
  • соответствующим диаметром барабанов.

Все эти факторы рассматривают с учетом свойств продукта.

Норию не всегда приобретают для транспортировки одного продукта. Если необходимо транспортировать только один продукт, выбор оптимальной формы ковша упрощается. Во всех других случаях форма ковша будет такой, что она имеет наибольшую транспортирующую способность с приемлемыми характеристиками загрузки и разгрузки.

Показан ковш большой вместимости, изготовленный из листовой стали с высокими боковыми стенками, плоской задней стенкой, обеспечивающий загрузку и разгрузку при высоких скоростях и с минимальным износом ленты. В зоне установки норийных болтов в задней стенке выштамповано углубление, придающее стенке определенную жесткость и предотвращающее выступание головок болтов над лентой. При правильном выборе расстояния между ковшами передняя кромка обеспечивает свободное прохождение продукта. Для уменьшения износа передняя кромка может быть закруглена и усилена. Кроме того, закругленная кромка ограничивает повреждение зерна. Ковши установлены в шахматном порядке с целью более равномерного распределения пульсирующих ударных нагрузок при зачерпывании зерна и разгрузке.

Некоторые продукты могут прилипать к ковшам, уменьшая их полезную вместимость. С целью предотвращения этого явления внутренняя стенка ковша должна быть по возможности гладкой без малейших признаков коррозии и «мертвых» зон. Для транспортировки этих продуктов можно иногда использовать пластмассовые или полиуретановые ковши, которые имеют преимущество не только в коррозионной стойкости, меньшей прилипаемости продукта к ним и самоочистке, но они также прочнее, легче, более износостойкие, требуют меньше ремонта и меньше подвергаются повреждению или постоянной деформации. Опасность взрыва вследствие трения поврежденных пластмассовых ковшей ограниченна. Недостатками пластмассовых ковшей являются довольно высокая стоимость, невозможность ремонта после незначительного повреждения; кроме того, они не обладают огнестойкостью.

Ковши крепят на ленте в основном с помощью специальных норийных болтов с большой плоской дисковой головкой, которые проходят через отверстия в норийной ленте. В месте пробивки отверстий норийная лента ослабляется. В связи с этим ковши иногда устанавливают ступенчато или в шахматном порядке. С целью предотвращения повреждения ленты из-за попадания острых предметов между задней стенкой ковша и лентой иногда в этом месте устанавливают полосы из мягкой резины. Два других типа крепления ковшей, показанные на рисунке, являются менее распространенными.

1. Болты, закрепленные на металлической полосе: болты, необходимые для крепления каждого ковша, сделаны как одно целое с металлической полосой, которая, в свою очередь, крепится к ленте. Полосы должны быть закруглены по краям, а ковши должны иметь соответствующую круглую выемку.

2. Держатели, закрепленные методом холодной вулканизации: это ненадежный и дорогой способ, преимущество которого в том, что зерно не может попадать между ковшом и лентой и лента изгибается более свободно вокруг барабана, что увеличивает срок ее службы.

Рисование ведра с цветами 27+ идей

ТОП идей:

43 Идеи цветочных композиций для дома Дикие
Модные цветы для подарков Идеи на день рождения
Букет из 44 модных цветов фиолетово-розовый
68 Модные цветочные композиции Оранжевая ваза
57+ Trendy Flowers Boquette Vase Чайные чашки
Лучшие идеи ободков из ткани с цветами своими руками
29+ Модных идей Цветочные композиции Diy Curly Willow
Модные цветочные принты в зеленых цветах Ideas
Цветочный сад для начинающих дворов 44 Идеи
Цветочные рисунки, эскизы, художественные журналы, 23+ идеи
Цветы Red Boquette Bridesmaid 20+ Ideas
29 Trendy Flowers Vintage Image Design Shop
Цветочный узор вектор стоковые фотографии 57 лучших идей
Новые цветы blue art весенние идеи
62 новые идеи для цветов на день рождения букеты чаепития
Super Flowers Print Одежда Рубашки Идеи
Цветы свадебные синие темно-синие подружки невесты 47 идей на 2019 год
Цветы любовь цитаты мысли 33+ Новые идеи
Лучший букет цветов тату темный 59+ идей
Букет цветов свадебный фиолетовый 36 идей
23 идеи для цветочных поделок для детей из вторсырья
61 Идея Композиция из цветов Простая ваза Коктейльные столики
Модные цветы в волосах на свадьбу с идеями прически с фатой 53+ Идеи
Идеи для фотографий Цветы Художественные фотографии 30 идей на 2019 год

Продажа деталей ковша экскаватора Kobelco SK200-5 SK200-6

Продажа деталей ковша экскаватора Kobelco SK200-5 SK200-6

1. Описание продукта


Название продукта Stardard / для тяжелых условий эксплуатации / скальный ковш
Модель машины Все известные марки
Материал Q345B / NM360 / HARDOX500
Вместимость 0,1-12 м3
Вес 200-12000кг
Цвет Индивидуальные
Окружающая среда Камень, глина, песок, грунт, гравий


2.Подробные изображения

Материал ковша

Вместимость ковша

Вместимость ковша Экскаваторы
0,1-0,3 м3 оборудован на 5-6 ± тонн
0,5-0,6 м3 оборудовано для экскаваторов грузоподъемностью 14 ± тонн
0,9-1,1 м3 оборудовано для экскаваторов 21 ± тонна
1. 1-1,2 м3 оборудовано для экскаваторов грузоподъемностью 24 ± тонны
1,2–1,4 м3 оборудовано для экскаваторов 29 ± тонн
1,7–1,9 м3 оборудован для экскаваторов 36 ± тонн
2,1–2,6 м3 оборудовано для экскаваторов 46 ± тонн


Материал Сварка

Использует высококачественную защиту методами сварки Hardox: дуговой сваркой в ​​газовой смеси (MAG)
（NM400.Бисаллой 80 и т. Д. Изнашиваемые пластины и сварка диоксидом углерода (FCAW).
делая ковш в 2-3 раза прочнее и
износостойкость, чем у мягкой стали.

3.Наш завод


Xiamen Winsum Machinery Co., Ltd

Мы можем спроектировать и изготовить различные ковши для любой марки, даже можем с научной точки зрения решить проблему стресса в соответствии с разницей в рабочей среде или требованиями клиентов, выбрать выбранный материал и завершить дизайн с помощью CAD, а также получить интегрированную процедуру контроля качества для сварки, чтобы гарантировать твердость конструкции, возможность использования и качество.
Подходящая техника: от 1 до 120 тонн, Caterpillar, Kobelco, Hitachi, Hyundai, Komatsu, JCB и другие марки . Спецификация охватывает от 0,1 м3 до 12 м3 и так далее.

1. Вместимость ковша: 0 ~ 15 м3.
2. вариант зубов: зубы или зубы любой другой марки в соответствии с вашими фактическими потребностями.
3. Пальцы и втулки ковша экскаватора закалены.
4. Сварен газовой смесью аргона и углекислого газа. Содержание аргона: 80%. Содержание углекислого газа: 20%.
5. Гарантия: 12 мес.

Расходные материалы для ковшей WSG Ковш общего назначения 200 мм для экскаваторов грузоподъемностью 0–6 тонн, прочный, с использованием твердого сплава 350 и 400 Grade Hardox на носке и изнашиваемых полосах, в комплекте с приварными кромочными кожухами, изнашиваемыми полосами и приваренными боковыми резаками, чтобы выдерживать нагрузку. самые суровые условия.
Ковш общего назначения 200 мм спроектирован и испытан для уменьшения лобового сопротивления и повышения топливной экономичности благодаря нашей уникальной конструкции.
Все насадки изготовлены из высококачественных материалов, обеспечивающих долговечность и рентабельность.
Политика качества WSG Bucket Supplies разработана для обеспечения максимальной эффективности и качества производимой продукции, и все это поддерживается нашей 12-месячной гарантией.

Тип:
Стандартный ковш экскаватора:
Общего назначения, он предназначен для легких работ, таких как копка глины и погрузка песка, почвы, гравия и т. Д. Емкость 0,4 ~ 1,38 м3, возможно изготовление под заказ.
Ковши изготовлены из материалов высшего качества, износостойких листов из низколегированной стали и сварки, лучшей пластичности, прочности, трещиностойкости и так далее.

Ковш для скальных пород:
Специально усиливайте высокие нагрузки, увеличивайте толщину материала на случай износа и добавляйте элементы жесткости в нижней части.
Используется для рытья глины с твердым камнем, вторичного твердого камня, камней и погрузочного камня, взрывоопасной руды, такой как такая тяжелая работа.
Емкость 1 ～ 1,68 м3. Возможно изготовление под заказ. Ковши изготовлены из материалов высшего качества, износостойких листов из низколегированной стали и сварки, лучшей пластичности, прочности, трещиностойкости и так далее.
Дно ковша экскаватора имеет двойную дугу для увеличения зазора в области пятки и уменьшения истирания.
При соединении с кронштейном ковша используется втулка с регулируемым зазором;
Изготовлен из сверхпрочной износостойкой стали шведского HARDOX, что увеличивает срок службы в несколько раз;
Зубья и адаптер изготовлены из всемирно известных продуктов MTG и SBIC. Они увеличивают надежность продукции, эффективность выемки грунта и экономическую эффективность;
Значительно сократить время и стоимость обслуживания, значительно повысить эффективность работы и сократить рабочее время.
Применений:
Копка земли с твердыми породами, полутвердыми камнями и земельными отходами, тяжелые работы, такие как выемка и погрузка твердых пород, взорванной руды и т. Д.

1. Мы предоставляем высококачественное навесное оборудование для экскаваторов.
2.Мы выбираем лучший материал для нашего ковша и собственные опытные навыки
2. Мы можем спроектировать и изготовить ковши в соответствии с запросами наших клиентов.
3.Мы также можем поддержать доставку для нашего клиента
4.Быстрое время доставки и хорошее послепродажное обслуживание.
Сертификация

4. Наш каталог

Ковш копающий с пятью зубьями
Подходит для бренда У нас есть ковш экскаватора и рыхлители следующих типов, а также возможность изготовления ковшей по образцам и чертежам:
Hitachi EX60 EX200 EX220 EX230 EX240 EX300 EX330 EX360 EX450
EX850 EX870
Komatsu PC60 PC200 PC220 PC230 PC300 PC360 PC400 PC600 PC700
PC800 PC450
Volvo EC210 EC240 EC290 EC360 EC460 EC700
Hyundai R55 R130 R190 R200 R210 R220 R225 R225-7 R290
Дэу Dh320 Dh358 Dh380 Dh400 Dh470 Dh520 DH500
Шинко SK200 SK220 SK230 SK250 SK300 SK330 SK450 SK460
Като HD Ведро Takeuchi
Гусеница 320; Ковш для земляных работ с семью зубьями 320; Ковш для горных пород 320; 320 шесть зубов; 325; 330; 385
Sumitomo Ш300 Ш380 Ш400 Ш430

5. Наш склад

6.Упаковка и доставка

Упаковка Контейнер Доставка
Наша самая профессиональная упаковка: транспортировка больших грузовиков в морской порт. Доставка морем.
На деревянном поддоне из прочного фумигата.

7.FAQ
Q1. Каковы ваши условия оплаты?
A: T / T 30% в качестве депозита и 70% до доставки.Покажем фото товаров и упаковки
перед оплатой остатка.

2 кв. Как насчет вашего времени доставки?
A: Обычно это занимает около 20 дней после получения авансового платежа. Конкретный срок доставки зависит от
по номенклатуре и количеству вашего заказа.

3 кв. Можете ли вы производить по образцам?
A: Да, мы можем изготовить по вашим образцам или техническим чертежам. Мы можем построить формы.

4 кв.Вы проверяете все свои товары перед доставкой?
A: Да, у нас есть 100% тест перед доставкой.

Q5: Как сделать наш бизнес долгосрочными и хорошими отношениями?
А: 1. Мы сохраняем хорошее качество и конкурентоспособные цены, чтобы гарантировать нашим клиентам выгоду;
2. Мы уважаем каждого клиента как нашего друга, мы искренне ведем дела и дружим с ними,
независимо от того, откуда они.

138. Подробная информация об инструменте Bucket — Как использовать ibisPaint

138.Детали инструмента ковша

«Bucket» — один из самых сложных инструментов в ibisPaint. Поскольку это высокая функциональность, может быть сложно правильно настроить. Если вы установите его неправильно, он не будет работать должным образом. Если вы не можете использовать его должным образом, нажмите кнопку отмены и попробуйте заполнить снова и снова. Здесь мы объясним «настройку ведра», но также «настройка волшебной палочки» имеет аналогичные настройки, поэтому, если вы хотите знать, как установить «настройку волшебной палочки», измените слово «ведро» на «волшебная палочка» и продолжайте читать.

Инструмент «Ведро» — это функция, которая заполняет область, цвет которой подобен цвету начальной точки (места, где вы касаетесь пальцем). Чаще всего используется для окраски грунтовки штриховых рисунков.

Если рисунок линии закрыт без пропусков, можно заполнить только внутреннюю часть линии. Но если линия не замкнута и имеет пробелы, она будет окрашена вне линии. Если цвет залился снаружи непреднамеренно, не паникуйте и нажмите кнопку «Отменить», чтобы вернуться.

Далее мы расскажем об «окне Bucket Tool». Отобразите Окно выбора инструмента и коснитесь ②Корзина , затем коснитесь ③Настройки кнопки на панели параметров, чтобы открыть «окно Bucket Tool».

①Сбросить … Так как инструмент Bucket сложно настроить, существует значение по умолчанию, которое хорошо работает для тех, кто к нему не привык. Если вы хотите вернуться к исходным значениям после изменения различных значений, нажмите «Сброс»
②Strength … Регулирует область для заливки цвета, аналогичного начальной точке.
③Неокрашенное распознавание … Когда толщина линии не равна и ее трудно заполнить внутри с помощью «Расширения», это позволяет вам чисто заполнить внутри линий
④Расширение . .. Вы можете расширить или сузить набор диапазона заполнения в «Силе». Значение по умолчанию — 1,5 пикселя.
⑤ Распознавание промежутков … Автоматически распознает промежутки между линиями и позволяет заполнять только внутреннюю часть без заполнения вне линии.
⑥Непрерывное заполнение … Проводя пальцем по холсту, вы можете непрерывно заполнять разные места, разделенные линиями.

На приведенном выше рисунке показано сравнение заливки с разными значениями «прочности». «Сила» устанавливает, какая область с похожим цветом должна быть заполнена цветом начальной точки (разница в цвете определяется как область, которая должна быть закрашена до определенного уровня). Если есть градация, такая как линия, нарисованная с помощью аэрографа, когда вы устанавливаете значение на 0%, заполненная область будет небольшой, потому что она перестанет заполняться, если есть небольшая разница между цветами.Когда значение установлено на 5%, оно будет немного шире, чем при значении 0%. 10% еще больше увеличит залитую площадь. Однако, если значение установлено слишком высоким, цвет будет заливаться за пределами линий.

На рисунке выше показано сравнение «Расширения» между 0px и 1.5px и заливка цвета в рисунок линии, нарисованный Dip Pen (Soft). Линейные рисунки имеют сглаживание (полупрозрачное) по краям, поэтому белые области останутся равными 0 пикселей, но 1,5 пикселя уменьшают незаполненную область.

При заполнении внутренней части выноски комической речи рекомендуется установить для параметра «Расширение» отрицательное значение.

Если вы хотите заполнить места, где на концах линии есть пробелы, включите «Распознавание пробелов». На приведенном выше рисунке показано сравнение между выключенным (левый рисунок) и включенным (правый рисунок) «Распознаванием зазоров». «Распознавание зазоров» автоматически распознает промежутки между строками, поэтому даже если в строке есть небольшие промежутки, вы можете заполнить их только внутри, не заполняя вне линии.

На приведенном выше рисунке показано сравнение между выключенным (левый рисунок) и включенным (правый рисунок) «Распознавание неокрашенных». При заливке внутри линии, что толщина не равна, сложно настроить с помощью «Расширения», да и снаружи линия тоже будет окрашена. Однако, включив «Распознавание неокрашенных», вы можете аккуратно заполнить внутреннюю часть строки.

Если вы хотите непрерывно заливать разные места, разделенные линиями одного цвета, включите «Непрерывное заполнение».Смахивание и отслеживание холста удобно, что позволяет постоянно заполнять разные места.

①Boundary … Выберите, будет ли программа определять цвет (R, G, B, A) или только непрозрачность при определении того, какая часть диапазона цветов, похожих на начальную точку, должна быть заполнена (Разница в цвете). Если «Контрольный слой», описанный ниже, представляет собой белый холст, весь цвет фона непрозрачен, поэтому, если вы выберете «Непрозрачность» в «Границе», вся поверхность будет окрашена. Если «Контрольный слой» является определенным слоем или текущим слоем, иногда может быть лучше установить «Границу» на непрозрачность.
②Ссылочный слой … Вы можете выбрать текущий слой, определенный слой и холст. По умолчанию используется Canvas. Здесь ссылка означает, что цвет должен считываться из процесса определения области по тому, близка ли разница между цветом начальной точки и цветом оценки при принятии решения о окрашиваемой области. Когда вы выбираете Canvas, диапазон будет определяться ссылкой на изображение, которое объединено из всех слоев.Если вы выберете «Определенный слой» и укажете слой с помощью выбора слоя ниже, он определит область для заполнения, ссылаясь на этот слой. Когда вы выбираете «Текущий слой», он определяет область для заполнения, ссылаясь на текущий слой. Используя определенный слой, вы можете разделить слой рисования линий и слой заливки, поместив рисунок линии на слой 2 и заполнив рабочий слой слоем 1.

Рисунок на холсте / ведро для хранения Kotlin

Я завершил решение указанной ниже проблемы и загрузил его в Git Repo. Буду признателен, если кто-нибудь сможет сделать обзор с точки зрения качества кода, дизайна и использования языка Kotlin.

Репо

Вам дается задание написать простую консольную версию рисунка. программа. На данный момент функционал программы достаточно ограничено, но это может измениться в будущем.

Вкратце программа должна работать так:

  1. Создать новый холст
  2. Начать рисование на холсте, вводя различные команды
  3. Выйти
  Описание команды
C w h Должен создать новый холст шириной w и высотой h.L x1 y1 x2 y2 Должен создать новую строку от (x1, y1) до (x2, y2). Только в настоящее время
                поддерживаются горизонтальные или вертикальные линии. Горизонтальные и вертикальные линии
                будет нарисован с использованием символа «x».
R x1 y1 x2 y2 Должен создать новый прямоугольник, верхний левый угол которого равен (x1, y1) и
                нижний правый угол - (x2, y2).  Будут нарисованы горизонтальные и вертикальные линии
                используя символ «x».
B x y c Должна заполнить всю область, соединенную с (x, y) "цветом" c.В
                поведение этого инструмента такое же, как у инструмента "заливка ведра" в Paint
                программы.
Q Должен выйти из программы.

Пример ввода / вывода

Ниже приведен пример выполнения программы. Пользовательский ввод имеет префикс введите команду: « введите команду: C 20 4

———————- | | | | | | | |

введите команду: L 1 2 6 2

———————- | | | xxxxxx | | | | |

введите команду: L 6 3 6 4

———————- | | | xxxxxx | | х | | х |

введите команду: R 14 1 18 3

———————- | xxxxx | | xxxxxx x x | | х ххххх | | х |

введите команду: B 10 3 o

———————- | oooooooooooooxxxxxoo | | xxxxxxooooooox xoo | | xoooooooxxxxxoo | | xoooooooooooooo |

введите команду: Q «

Код для проверки

Пиксель. кт

  пакет org.draw.paint.canvas

open class Pixel () {

    var text: String = ""

    конструктор (txt: String): this () {
        this.text = txt
    }

    fun isBlank (): Boolean {
        вернуть this.text.isBlank ()
    }


    override fun equals (other: Any?): Boolean {
        вернуть this.text == (иначе как? Pixel) ?. text?: "UNKNOWN"
    }

    override fun hashCode (): Int {
        вернуть this.text.hashCode ()
    }

    переопределить удовольствие toString (): String {
        верни это.текст
    }
}

класс данных Position (val x: Int, val y: Int)

класс WidthBorder: Pixel (txt = CanvasConstants.WIDTH_BORDER_CHAR)

класс HeightBorder: Pixel (txt = CanvasConstants.HEIGHT_BORDER_CHAR)

CanvasConstants.kt

  пакет org.draw.paint.canvas

object CanvasConstants {
    const val WIDTH_BORDER_CHAR = "-"
    const val HEIGHT_BORDER_CHAR = "|"
    const val DEFAULT_DISPLAY_CHAR = ""
    const val INVALID_TEXT_CHAR = "~"
    const val LINE_DISPLAY_CHAR = "*"
}

ICanvas. кт

  пакет org.draw.paint.canvas

interface ICanvas {

    весело createCanvas (ширина: Int, высота: Int): Boolean
    весело printScreen ()
    fun isPositionAvailable (pos: Position): Boolean
    fun isPositionWritable (pos: Position): Boolean
    весело getPixelValueAt (pos: Position): String
    fun setPixelValueAt (pos: Position, value: String, overwrite: Boolean = true): Boolean
    весело setPixelValueBetween (inclusiveStart: Position,
                             inclusiveEnd: позиция,
                             значение: String,
                             overwrite: Boolean = true): Список <Позиция>
    fun WritableChildrenOf (pos: Position): List
}

Холст.кт

  пакет org.draw.paint.canvas

импортировать org.slf4j.LoggerFactory

class Canvas (ширина частной переменной: Int = 0, высота частной переменной: Int = 0): ICanvas {

    сопутствующий объект {
        частный журнал val = LoggerFactory. getLogger (Canvas :: class.java)
    }

    частные пиксели var: Array >

    в этом {

        пикселей = initPixel (ширина = ширина, высота = высота)
    }

    частное развлечение initPixel (ширина: Int, высота: Int): Array > {

        вернуть массив (размер = высота + 2) {я ->
            Массив (размер = ширина + 2) {j ->
                if (i == 0 || i == height + 1) {
                    WidthBorder ()
                } else if (j == 0 || j == width + 1) {
                    HeightBorder ()
                } еще {
                    Пиксель (txt = CanvasConstants.DEFAULT_DISPLAY_CHAR)
                }
            }
        }
    }

    переопределить удовольствие createCanvas (width: Int, height: Int): Boolean {

        return if (this.width == 0 || this.height == 0) {

            this.width = ширина
            this.height = высота
            this.pixels = initPixel (ширина = ширина, высота = высота)
            правда

        } еще {

            ложный
        }


    }

    override fun printScreen () {
        for (i в this. pixels.indices) {
            if (i! = 0) {
                println ("")
            }
            для (j в этом.pixel [i] .indices) {
                печать (this.pixels [i] [j])
            }
        }
        println ()
    }

    переопределить удовольствие isPositionAvailable (pos: Position): Boolean {

        if (this.pixels.isEmpty ()) {
            logger.error («Позиция недоступна»)
            вернуть ложь
        }

        возврат позиции x> 0
                && pos.y> 0
                && this.pixels.size -1> pos.y
                && this.pixels [0] .size -1> pos.x
    }

    переопределить удовольствие isPositionWritable (pos: Position): Boolean {

        верни это.isPositionAvailable (поз.)
                && this.pixels [pos.y] [pos.x] .isBlank ()
    }

    переопределить удовольствие getPixelValueAt (pos: Position): String {

        return if (this.isPositionAvailable (pos)) {
                this.pixels [pos.y] [pos.x] .text
            } еще {
                CanvasConstants. INVALID_TEXT_CHAR
            }
    }

    override fun setPixelValueAt (pos: Position, value: String, overwrite: Boolean): Boolean {
        вернуть, если (! перезаписать && this.isPositionWritable (pos = pos)) {
                это.пиксели [pos.y] [pos.x] .text = значение
                правда
            } else if (перезаписать) {
                this.pixels [pos.y] [pos.x] .text = значение
                правда
            } еще {
                ложный
            }
    }

    переопределить веселье setPixelValueBetween (inclusiveStart: Position,
                                      inclusiveEnd: позиция,
                                      значение: String,
                                      overwrite: Boolean): List  {

        val start = inclusiveStart
        val end = inclusiveEnd
        val enabledList = mutableListOf <Позиция> ()

        если это.isPositionAvailable (pos = начало)
            || ! this.isPositionAvailable (pos = end)) {
            вернуть список затронутых событий
        }

        val yRange = if (start. y <= end.y) start.y..end.y иначе start.y downTo end.y
        val xRange = if (start.x <= end.x) start.x..end.x иначе start.x downTo end.x

        for (y in yRange) {
            for (x in xRange) {
                val pixel = this.pixels [y] [x]
                pixel.text = значение
                disabledList.add (Позиция (x = x, y = y))
            }
        }

        вернуть список затронутых событий
    }

    переопределить удовольствие для записиChildrenOf (pos: Position): List  {
        val list = mutableListOf <позиция> ()

        если это.isPositionWritable (Position (x = pos.x, y = pos.y + 1))) {
            list.add (Позиция (x = pos.x, y = pos.y + 1))
        }

        if (this.isPositionWritable (Position (x = pos.x, y = pos.y - 1))) {
            list.add (Позиция (x = pos.x, y = pos.y - 1))
        }

        if (this.isPositionWritable (Position (x = pos.x + 1, y = pos.y))) {
            list.add (Позиция (x = pos.x + 1, y = pos.y))
        }

        if (this. isPositionWritable (Position (x = pos.x - 1, y = pos.y))) {
            список.add (Position (x = pos.x - 1, y = pos.y))
        }

        список возврата
    }
}

Художник.кт

  пакет орг.draw.paint.painter

импортировать org.draw.paint.canvas.ICanvas
import org.draw.paint.common.Status
импортировать org.draw.paint.common.Success

interface Painter {

    весело проверить (холст: ICanvas): Статус = Успех ()
    забавная краска (холст: ICanvas): Статус
}

Line Painter.kt

  пакет орг. Отрисовка.краска. художник

импортировать org.draw.paint.canvas.CanvasConstants
импортировать org.draw.paint.canvas.ICanvas
импортировать org.draw.paint.canvas.Position
import org.draw.paint.common.Failed
import org.draw.paint.common.Status
импортировать org.draw.paint.common.Success
импортировать org.slf4j.LoggerFactory

class LinePainter (начало частного значения: позиция, конец частного значения: положение): Painter {
    сопутствующий объект {
        val logger = LoggerFactory. getLogger (LinePainter :: class.java)
    }
    val enabledPositions = mutableListOf <Позиция> ()

    переопределить проверку веселья (холст: ICanvas): Status {

        вернуть, если (! canvas.isPositionAvailable (начало)) {
            logger.error («Начальная позиция неизвестна, не удается нарисовать линию»)
            Ошибка (причина = "Неизвестная начальная позиция")

        } else if (! canvas.isPositionAvailable (end)) {
            logger.error ("Конечная позиция неизвестна. Невозможно нарисовать строку")
            Ошибка (причина = "Конечная позиция неизвестна")
        } else if ((this.start.x == this.end.x)
                        .xor (this.end.y == this.start.y) .not ()) {
            logger.error («Координаты не подходят для рисования горизонтальной или вертикальной линии»)
            Ошибка ("Возможны только горизонтальная или вертикальная линия")
        } еще {
            Успех()
        }
    }

    переопределить забавную раскраску (холст: ICanvas): Status {

        val validationStatus = это. проверить (холст)

        if (validationStatus is Failed) {
            logger.error ("Ошибка проверки средства рисования линий")
            вернуть validationStatus
        }

        disabledPositions + = canvas.setPixelValueBetween (inclusiveStart = this.start,
            inclusiveEnd = this.end, значение = CanvasConstants.LINE_DISPLAY_CHAR
        )

        logger.debug ("Количество затронутых позиций = $ {disabledPositions.size}")
        logger.trace ("Затронутые позиции: $ disabledPositions")
        logger.info («Отрисовка LinePainter завершена»)

       вернуть успех ()
    }

}

FillPainter.кт

  пакет орг.draw.paint.painter

импортировать org.draw.paint.canvas.ICanvas
импортировать org.draw.paint.canvas.Position
import org.draw.paint.common.Failed
import org.draw.paint.common.Status
импортировать org.draw.paint.common.Success
импортировать org.slf4j.LoggerFactory

class FillPainter (начало частного значения: позиция, цвет частного значения: строка): Painter {

    val enabledPositions = mutableListOf <Позиция> ()

    сопутствующий объект {
        private val log = LoggerFactory. getLogger (FillPainter :: class.Ява)
    }

    переопределить проверку веселья (холст: ICanvas): Status {

        вернуть if (! canvas.isPositionAvailable (start)) {
            Ошибка ("Позиция недоступна")
        } else if (! canvas.isPositionWritable (start)) {
            Ошибка ("Позиция уже заполнена")
        } еще {
            Успех()
        }
    }


    переопределить забавную раскраску (холст: ICanvas): Status {
        var status = this.validate (холст = холст)

        if (статус Failed) {
            статус возврата
        }

        статус = это.fillByBreadthFirstSearch (холст = холст)

        log.debug ("Количество затронутых позиций = $ {disabledPositions.size}")
        log.trace ("Затронутые позиции: $ disabledPositions")
        log.info («Отрисовка LinePainter завершена»)
        статус возврата
    }


    частное развлечение fillByBreadthFirstSearch (canvas: ICanvas): Success {

        var temp = start
        val trackList = mutableListOf <позиция> ()
        canvas. setPixelValueAt (pos = temp, value = color, overwrite = false)
        затронутые позиции.добавить (темп)

        var children = canvas.writableChildrenOf (pos = temp)

        children.forEach {p ->
            canvas.setPixelValueAt (pos = p, value = color, overwrite = false)
            disabledPositions.add (p)
            trackList.add (p)
        }

        while (trackList.size> 0) {
            temp = trackList.last ()
            trackList.removeAt (trackList.size - 1)

            children = canvas.writableChildrenOf (pos = temp)

            children.forEach {p ->
                холст.setPixelValueAt (pos = p, value = color, overwrite = false)
                disabledPositions.add (p)
                trackList.add (p)
            }
        }

        вернуть успех ()
    }
}

BoxPainter.kt

  пакет орг.draw.paint.painter

импортировать org.draw.paint.canvas.CanvasConstants
импортировать org.draw.paint.canvas.ICanvas
импортировать org. draw.paint.canvas.Position
import org.draw.paint.common.Failed
import org.draw.paint.common.Status
импортировать org.draw.paint.common. успех
импортировать org.slf4j.LoggerFactory

открытый класс BoxPainter (начало защищенного значения: позиция, конец защищенного значения: положение): Painter {

    сопутствующий объект {
        val log = LoggerFactory.getLogger (BoxPainter :: class.java)
    }

    val enabledPosition = LinkedHashSet  ()

    переопределить проверку веселья (холст: ICanvas): Status {

        вернуть if (! canvas.isPositionAvailable (start)) {

            log.error ("Начальная позиция вне фокуса холста")
             Ошибка ("Стартовая позиция недоступна")

        } else if (! canvas.isPositionAvailable (this.end)) {
            log.error ("Конечная позиция вне фокуса холста")
            Ошибка ("Конечное положение недоступно")

        } else if (this.start.x == this.end.x) {

            log.error ("Позиции столбцов одинаковы. Не удается нарисовать прямоугольник")
            Ошибка ("Позиции столбцов совпадают.  Не удается нарисовать поле")

        } else if (this.start.y == this.end.y) {

            log.error («Позиции строк совпадают. Не удается нарисовать прямоугольник»)
            Ошибка («Позиции строк совпадают. Не удается нарисовать прямоугольник»)

        } еще {
            Успех()
        }
    }

    переопределить забавную раскраску (холст: ICanvas): Status {
        val validationStatus = это.проверить (холст = холст)

        if (validationStatus is Failed) {
            log.error ("Ошибка валидации графического редактора")
            вернуть validationStatus
        }

        val позиции = mutableListOf <позиция> ()

        позиции + = canvas.setPixelValueBetween (inclusiveStart = начало,
            inclusiveEnd = Позиция (x = start.x, y = end.y),
            значение = CanvasConstants.LINE_DISPLAY_CHAR)

        позиции + = canvas.setPixelValueBetween (inclusiveStart = Position (x = start.x, y = end.y),
            inclusiveEnd = конец,
            значение = CanvasConstants. LINE_DISPLAY_CHAR)

        позиции + = canvas.setPixelValueBetween (inclusiveStart = end,
            inclusiveEnd = Позиция (x = end.x, y = start.y),
            значение = CanvasConstants.LINE_DISPLAY_CHAR)

        позиции + = canvas.setPixelValueBetween (inclusiveStart = Position (x = end.x, y = start.y),
            inclusiveEnd = начало,
            значение = CanvasConstants.LINE_DISPLAY_CHAR)

        disabledPosition.addAll (позиции)

        log.debug ("Количество затронутых позиций = $ {disabledPosition.size}")
        log.trace ("Затронутые позиции: $ disabledPosition")
        log.info («Отрисовка LinePainter завершена»)
        вернуть успех ()
    }



}

RectanglePainter.kt

  пакет орг.draw.paint.painter

импортировать org.draw.paint.canvas.ICanvas
импортировать org.draw.paint.canvas.Position
import org.draw.paint.common.Failed
import org.draw.paint.common.Status
импорт орг.draw.paint.common.Success
импортировать org. slf4j.LoggerFactory
импорт kotlin.math.abs


класс RectanglePainter (начало: позиция, конец: позиция)
    : BoxPainter (start = start, end = end) {

    сопутствующий объект {
        val log = LoggerFactory.getLogger (RectanglePainter :: class.java)
    }

    переопределить проверку веселья (холст: ICanvas): Status {
        val status = super.validate (холст)

        return if (status is Failed) {
             статус

        } else if (abs (start.x - end.x) == abs (start.y - end.y)) {
            log.error ("Не могу сформировать координаты квадрата прямоугольника")
            Ошибка ("Положение формирует квадрат, а не прямоугольник")

        } еще {
            Успех()
        }
    }
}

Status.kt

  пакет org.draw.paint.common

enum class StatusTypes {
    УСПЕХ, НЕ УДАЛОСЬ
}



статус открытого класса (статус val: StatusTypes) {

    сопутствующий объект {
        fun statusProcessor (status: Status) {
            when (status) {
                Успешно -> println ("Готово. ")
                не удалось -> println ("Err: $ {status.reason}")
            }
        }
    }

    fun isSuccess (): Boolean {
        вернуть статус == StatusTypes.SUCCESS
    }
}

класс Успех: Статус (status = StatusTypes.SUCCESS)

class Failed (val reason: String): Status (status = StatusTypes.FAILED)

CanvasException.kt

  пакет org.draw.paint.exception

class CanvasExceptions: RuntimeException {
    конструктор (сообщение: Строка): super (сообщение)
    конструктор (throwable: Throwable): super (throwable)
}

CommandParser

  упаковка орг.draw.paint.command

импортировать org.draw.paint.canvas.ICanvas
импортировать org.draw.paint.canvas.Position
import org.draw.paint.common.Failed
import org.draw.paint.common.Status
импортировать org.draw.paint.exception.CanvasExceptions
импортировать org.draw.paint.painter. *
импортировать org.slf4j.LoggerFactory
импорт kotlin.system. exitProcess

object CommandParser {

    private val createPainterFunList = mutableListOf <(String) -> Painter?> (
        this :: createCanvasPainter,
        this :: createFillCommandPainter,
        this :: createLineCommandPainter,
        this :: ownCommandPainter,
        this :: rectangleCommandPainter
    )

    приватный журнал val = LoggerFactory.getLogger (CommandParser :: class.java)

    забавный синтаксический анализ (cmd: String): Painter {

        var failed: Painter = object: Painter {
            переопределить проверку веселья (холст: ICanvas): Статус = Не удалось (причина = «Невозможно выполнить команду»)
            переопределить забавную раскраску (холст: ICanvas): Статус = Не удалось (причина = «Невозможно выполнить команду»)
        }

        пытаться {

            this.createPainterFunList.forEach {fn ->
                val painter = fn (команда)
                если (художник! = null) вернуть художник
            }

        } catch (e: Exception) {

            failed = object: Painter {
                переопределить проверку веселья (холст: ICanvas): Статус = Не удалось (причина = e. localizedMessage)
                переопределить забавную раскраску (холст: ICanvas): Статус = Не удалось (причина = e.localizedMessage)
            }
        }

        возврат не удалось
    }

    частное развлечение parseCommand (регулярное выражение: Regex, строка: String): MatchResult.Destructured? {

        пытаться {

            if (regex.matches (строка)) {
                val result = regex.find (строка)
                вернуть результат? .destructured?: throw CanvasExceptions («Невозможно проанализировать команду Canvas»)
            }

        } catch (e: Exception) {
            бревно.error («Ошибка при разборе команды Canvas», e)
            бросить CanvasExceptions (throwable = e)
        }

        вернуть ноль
    }


    весело createCanvasPainter (cmd: String): Художник? {

        val cmdPattern = "" "[Копия] \ s + (\ d +) \ s + (\ d +)" "". toRegex ()

        val (ширина, высота) = this.parseCommand (regex = cmdPattern, string = cmd)?: вернуть ноль
        вернуть CanvasPainter (ширина = ширина. toInt (), высота = высота.toInt ())

    }


    приватное развлечение createFillCommandPainter (cmd: String): Painter? {

        val templateRegex = "" "[Bb] \ s + (\ d +) \ s + (\ d +) \ s + (.) "" ". toRegex ()

        val (sw, sh, color) = this.parseCommand (regex = templateRegex, string = cmd)?: вернуть null
        return FillPainter (start = Position (x = sw.toInt (), y = sh.toInt ()), color = color)

    }

    приватное развлечение createLineCommandPainter (cmd: String): Художник? {

        val templateRegex = "" "[Ll] \ s + (\ d +) \ s + (\ d +) \ s + (\ d +) \ s + (\ d +)" "". toRegex ()

        val (sw, sh, ew, eh) = this.parseCommand (regex = templateRegex, string = cmd)?: вернуть ноль

        return LinePainter (start = Position (x = sw.toInt (), y = sh.toInt ()),
            end = Position (x = ew.toInt (), y = eh.toInt ()))
    }

    приватное развлечение довольноCommandPainter (cmd: String): Художник? {

        val templateRegex = "" "[Qq]" "". toRegex ()

        if (templateRegex. matches (cmd)) {
            exitProcess (статус = 0)
        }

        вернуть ноль
    }


    частный забавный прямоугольникCommandPainter (cmd: String): Painter? {

        val templateRegex = "" "[Rr] \ s + (\ d +) \ s + (\ d +) \ s + (\ d +) \ s + (\ d +)" "". toRegex ()
        val (sw, sh, ew, eh) = это.parseCommand (regex = templateRegex, string = cmd)?: вернуть ноль

        return RectanglePainter (start = Position (x = sw.toInt (), y = sh.toInt ()),
            end = Position (x = ew.toInt (), y = eh.toInt ()))

    }

}

CanvasRunner.kt

  пакет org.draw.paint

импортировать org.draw.paint.canvas.Canvas
импортировать org.draw.paint.canvas.ICanvas
импортировать org.draw.paint.command.CommandParser
import org.draw.paint.common.Status
импортировать org.draw.paint.exception.CanvasExceptions
импортировать org.slf4j.LoggerFactory
импорт java.util. *

fun main (args: Array ) {
    val canvasRunner = CanvasRunner ()
    canvasRunner. start ()
}

class CanvasRunner {

    сопутствующий объект {
        приватный журнал val = LoggerFactory.getLogger (CanvasRunner :: class.java)
    }

    частный холст var: ICanvas = Canvas ()

    приватное развлечение readLine (): String {
        val scanner = Сканер (System.`in`)
        вернуть scanner.nextLine ()
    }

    внутреннее развлечение executeCommand (command: String) {


        val status = CommandParser.parse (cmd = command) .paint (холст = холст)

        if (status.isSuccess ()) {
            canvas.printScreen ()
        }

        Status.statusProcessor (статус = статус)
    }

    приватное развлечение executeConsoleCommands () {
        Команда var: Строка

        делать {
            print ("Введите команду:")
            command = this.readLine ()
            log.trace ("Полученная инструкция как $ command")
            this.executeCommand (команда = команда)

        } while (истина)
    }


    fun start () {
        executeConsoleCommands ()
    }

}
``

Давайте освоим инструмент «ведро»! Как избежать разрывов и кровотечений

В этом уроке мы представим функцию, которая упрощает использование инструмента ведра, который может раскрашивать пустые места за один раз.

Освоение этой функции сэкономит ваше время, поэтому мы надеемся, что этот урок окажется для вас полезным!

Используйте функцию увеличения

Прежде всего, чтобы не закрашивать белки глаз, мы закрасили вокруг глаз с помощью пера, прежде чем делать что-либо еще.
Мы также использовали темный цвет, чтобы разница в цвете была заметна.

Если вы рисуете инструментом «Ведро» прямо сейчас, вы получите разрыв между линией и цветом.

В таких случаях вам понадобится функция увеличения.

Когда вы выбираете инструмент «ведро», он отображается в верхней части экрана.

Увеличьте здесь числовое значение, чтобы рисовать шире, чем обычно наносится краска.

Здесь мы нарисовали со значением, измененным на 2. Это позволило нам полностью закрасить область, не оставляя зазора между линией и цветом.

▼ Щелкните здесь для получения дополнительной информации об увеличении
Освоение увеличения!

Использование функции закрытия промежутка

Если между линиями есть промежуток, рисование с помощью инструмента «ведро» может привести к растеканию цветов так, как вы видите на этом изображении.

Функция закрытия разрыва полезна в таких ситуациях.
Как следует из названия, эта функция делает незаметными небольшие пробелы.

В челке у девушки были небольшие промежутки и промежутки между волосами и линиями кожи, но использование этой функции остановило растекание цветов из промежутков.

▼ Щелкните здесь, чтобы получить информацию о закрытии зазоров
Инструкция по закрытию зазоров

Как правило, мы рекомендуем вам использовать две вышеуказанные функции вместе при рисовании ковшом!

Выберите область, которую вы хотите закрасить, выбрав слой или холст

При рисовании с помощью инструмента «Ведро» вы можете выбрать, рисовать ли на холсте или на слое.

Вы можете переключаться между ними, используя «ссылку».

В эталонном режиме холста вы закрашиваете пустую область так, как видите ее на экране.
Здесь мы хотим закрасить ресницы, но есть помехи от других линий, поэтому мы не можем нарисовать их за один присест.

Выбор режима слоя позволяет закрашивать пустые области изображения только на выбранном слое, игнорируя все линии на других слоях.

Кроме того, если вы установите большее числовое значение для «допуска», краска будет применяться в областях с немного другим цветом.
Эта функция удобна, когда вы импортируете аналоговые линейные рисунки с помощью камеры или хотите нарисовать линейные рисунки с шумом.

▼ Щелкните здесь для получения дополнительной информации о допуске.
Установите допуск с помощью ковшовой покраски

Так что ты думаешь?

Изменение диапазона, в котором может применяться цвет, значительно упрощает использование инструмента «ведро». Это определенно то, что вам захочется освоить!

Процесс временного плана для финансовых консультантов

Мы все слышали о временном плане. Он традиционно использовался как способ категоризации денег для определенной цели, такой как фиксированные расходы, дискреционные расходы и устаревшее планирование.В течение многих лет советники, агенты, представители и планировщики использовали термин «ковшовый» план, по сути, для продажи финансовых продуктов и демонстрации того, насколько их продукт был наилучшим для достижения цели каждой корзины.

В Clarity 2 Prosperity мы всегда стремимся что-то изменить к лучшему, и наше определение The Bucket Plan не может быть дальше этого устаревшего подхода к продаже. Наш проверенный, повторяемый процесс был разработан и усовершенствован в течение последних 10 лет на основе полевых испытаний консультантами по всей стране и соответствует требованиям к документации стандарта наилучших интересов.

Недавно генеральный директор и основатель C2P Enterprises Джейсон Л. Смит и исполнительный вице-президент и соучредитель Дэйв Элисон дали интервью о процессе Bucket Plan Вейду Пфау, ведущему эксперту по пенсионным доходам и директору отдела сертификации пенсионных доходов. Программа Professional® (RICP®) в Американском колледже финансовых услуг. Процесс Bucket Plan был признан проверенным подходом к превращению активов в доход и был включен как часть учебной программы RICP® колледжа.

Джейсон и Дэйв входят в число более 45 ведущих национальных финансовых консультантов по пенсионным вопросам, которые помогают в разработке этой программы.

Наша методология Bucket Plan

Bucket Plan — это целостный способ включить все активы вашего клиента — инвестиции, страхование, налоги, имущественное планирование, социальное обеспечение и пенсионный доход — и предоставить им план, который будет соответствовать их пенсионному возрасту. цели. Он учитывает переменные, которые могут негативно повлиять на долгосрочный успех финансового плана (такие как волатильность, налоги, инфляция и ожидаемая продолжительность жизни), и сегментирует активы клиента на основе потребностей в доходах, временного горизонта и налоговых требований.

Ключом к успешному ведению плана является стратегическое позиционирование, а затем защита взаимно согласованной части активов вашего клиента, чтобы купить временной горизонт, который позволит им инвестировать оставшуюся часть для долгосрочного роста. Мы достигаем этого, устанавливая три фазы или периоды: немедленную (Сейчас), краткосрочную (Скоро) и долгосрочную (Позже).

Корзина «Сейчас»

Это безопасные и ликвидные деньги клиента. Обычно он хранится в банке на чековом, сберегательном или денежном счете.Эта корзина предназначена для трех основных целей:

  • Чрезвычайный фонд
  • Большие запланированные расходы на ближайшие пару лет (автомобили, свадьбы, домашний ремонт и т. Д.)
  • Доход за первый год выхода на пенсию (если они выходят на пенсию или уже вышли на пенсию)

Ведро «Скоро»

Это ведро содержит деньги, которые клиент потратит раньше, чем позже. Если они в настоящее время на пенсии или готовятся к выходу на пенсию, это будут деньги, необходимые для финансирования их первой фазы выхода на пенсию.Если клиент моложе или у него еще много времени до выхода на пенсию, это будут любые деньги, к которым он может получить доступ без штрафных санкций, если ему понадобятся активы за пределами Now Bucket. Soon Bucket также должен включать в себя инфляционное хеджирование, чтобы было достаточно средств для увеличения дохода, чтобы идти в ногу с инфляцией при извлечении из этого ведра на первом этапе выхода на пенсию.

Сегмент «позже»

Теперь, когда клиент приобрел временной горизонт с деньгами в сегментах «Сейчас» и «Скоро», пора пересмотреть сегмент «Позднее».Поскольку это деньги, которые клиенту не нужно будет получать до последних лет выхода на пенсию (обычно 10 лет или дольше), мы можем с уверенностью вкладывать их в более долгосрочные инвестиции, ориентированные на рост. Поскольку ведро Soon со временем расходуется, ведро Later используется для его пополнения. Помимо роста и дохода, крайне важно обучить клиента долгосрочному уходу, инвалидности и планированию наследства в рамках программы Later Bucket.

Преимущества Bucket Plan для вас и ваших клиентов

Принятие Bucket Plan в качестве способа ведения бизнеса имеет множество преимуществ для ваших клиентов, но также имеет преимущества для вас как их консультанта.

Информирует ваших клиентов об их финансовом положении и вовлекает их в планирование, чтобы они чувствовали себя более уверенными в рекомендации, которую вы им готовите.

Устраняет любую путаницу для консультантов в отношении соблюдения стандарта наилучших интересов и создания документации соответствия, необходимой для поддержки решений, включенных в план.

Различит ваш бизнес и поможет вам масштабировать , не изобретая велосипед для каждого клиента.Использование проверенных и задокументированных процессов на каждом этапе улучшит вашу репутацию и вашу прибыль. Клиенты захотят работать с вами, потому что они знают, чего ожидать.

Давайте поговорим

Запланируйте звонок сегодня и узнайте, как другие элитные консультанты меняют свою финансовую практику и достигают новых высот успеха в бизнесе с помощью наших проверенных процессов, обучения, коучинга и наставничества и как вы можете присоединиться к ним!

Подробнее о Bucket Plan

Стратегия распределения активов, которую действительно поймут ваши клиенты

Многие консультанты сообщают о распределении активов с помощью круговых диаграмм активов, графиков, бухгалтерских книг и статистического анализа.Все эти данные могут быть важны за кулисами, но они сбивают с толку клиента. Вот как философия Bucket Plan упрощает распределение активов таким образом, чтобы ваш клиент мог понять и чувствовать себя уверенно, продвигаясь вперед с вашими рекомендациями.

Разработка Bucket Plan для вашего клиента

Разработка финансового плана может быть не только наукой, но и искусством. Существует так много переменных, предположений и неизвестных, что попытка смоделировать ваши рекомендации может легко ошеломить клиента или потенциального клиента.После того, как вы собрали всю финансовую информацию от своего клиента и получили четкое представление об их текущей ситуации и их устойчивости к волатильности для каждой фазы, пришло время разработать их Bucket Plan

Получите свой

БЕСПЛАТНО The Bucket Plan® Book Today

Процесс финансового планирования, описанный в удостоенной наград книге, основан на трехуровневой философии стратегического позиционирования активов для планирования и снижения рисков и опасностей, которые могут возникнуть при выходе на пенсию.Начните планировать финансовое будущее своих клиентов, запросив БЕСПЛАТНЫЙ экземпляр книги здесь!

Серия Bucket Plan® On-Demand

Ведущие отраслевые финансовые консультанты, наставники и бизнес-лидеры принимают и проводят интервью с ведущими отраслевыми экспертами и советниками о действенных стратегиях финансового планирования, чтобы развивать свой бизнес и опережать конкурентов. Слушайте серию статей Bucket Plan On-Demand и ознакомьтесь с другими нашими ресурсами здесь!

Ковш

Добро пожаловать в Шипбакет.ком!

Проект Shipbucket направлен на создание единого архива чертежей кораблей и самолетов в едином масштабе и стиле. Нашу растровую пиксельную графику легко редактировать и ремикшировать, а это означает, что новые авторы могут легко вносить свой вклад в проект с помощью таких простых инструментов, как MSPaint (или таких продвинутых, как Photoshop).

Shipbucket стремится стать ведущим средством обучения военно-морскому дизайну (как гражданскому, так и военному), и наш формат подходит как для любителей, так и для серьезных профессионалов.

Узнать больше

Примечание о регистрации на форуме

Обратите внимание, что учетная запись электронной почты Shipbucket больше не отслеживается, что означает, что регистрация на форуме не может быть активирована пользователями.Чтобы зарегистрироваться на форуме Shipbucket, создайте учетную запись, а затем используйте наш сервер Discord , чтобы запросить активацию учетной записи форума в соответствующем канале.
Автор:
Ян Робертс, , 05.05.2020

Все чертежи в масштабе FD уже загружены и доступны

Мы рады сообщить, что всех чертежей в масштабе FD загружены в архив сайта! Мы благодарим нашего архивариуса eswube , который последние несколько месяцев потратил на загрузку всей библиотеки работ FD Scale.

Найдите здесь архив FD Scale — обратите внимание, что некоторые поля в настоящее время не работают должным образом. Пожалуйста, используйте для поиска поле «название чертежа».

Автор:
Ян Робертс, , 2020-03-17

Загрузка масштаба FD начнется в ближайшее время

Недавно была завершена работа над нашей системой организации FD Scale. Наш архивист eswube начинает классифицировать, сортировать и, наконец, загружать всю работу FD Scale в ближайшие недели. Пожалуйста, не переключайтесь!

Автор:
Ян Робертс, , 23.08.2019

Регистрация на форуме закрыта

Из-за большого количества созданных спам-аккаунтов мы временно закрыли регистрацию аккаунта на форуме.А пока, пожалуйста, присоединяйтесь к нашему серверу Discord , если вы заинтересованы в активном участии в проекте / сообществе Shipbucket. Мы опубликуем обновление после возобновления регистрации на форуме. Спасибо тебе за твое терпение!
Автор:
Ян Робертс, , 18.06.2019

Все чертежи Shipbucket были загружены повторно

Мы рады сообщить, что наша команда загрузки (во главе с eswube с нашего форума) завершила повторную загрузку всех чертежей в масштабе Shipbucket! Сейчас мы находимся в процессе пересмотра системы категоризации FD Scale и опубликуем обновление, как только оно будет завершено и начнется загрузка работы FD Scale.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
