Рисунок дома в разрезе: Дом в разрезе рисунок — 54 фото

Дом в разрезе и портрет Шульженко. ТОП-10 харьковских муралов, — ФОТО

Каждый год на стенах харьковских домов появляются новые граффити. Мы решили собрать топ самых популярных муралов, которые есть в нашем городе.

Большинство муралов в Харькове нарисовали художники творческой группы «Kailas-V». Сами художники уже не помнят, какой была их самая первая работа. Как рассказала директор «Kailas-V» Яна Волк, самыми известными в Харькове считаются: портреты Юрия Гагарина, Тараса Шевченко, Людмилы Гурченко, Натальи Фатеевой, дом в разрезе и логотип «Я люблю Харьков».

Самые последние работы художников харьковчане могут увидеть на улице Гвардейцев Широнинцев и возле Регионального центра админуслуг (проспект Тракторостроителей, 148). На зданиях изображены птицы и петриковский орнамент.

Волк отметила, что после революции харьковчане первыми начали рисовать муралы, а потом они стали появляться и за границей. Начиналось все с небольших граффити, а потом художники стали создавать рисунки более масштабных размеров.

1. Портрет Юрия Гагарина

Портрет известного космонавта расположен на стене многоэтажного дома и считается самым большим в Украине. Он находится на проспекте Гагарина, 39. Его размер – около 451 кв. м.

2. Портрет Тараса Шевченко

Его портрет, как и изображение Юрия Гагарина, тоже считается самым большим в Украине. Он занимает 570 квадратных метров. Он находится по адресу: проезд Садовый, 30.

Отметим, что рисунок внесен в Национальный реестр рекордов Украины как самый большой портрет на стене жилого дома.

Над изображением известного украинского поэта художники работали почти три недели, чтобы закончить работу к 200-летней годовщине Шевченко.

3. Логотип «Я люблю Харьков»

Изображение логотипа находится в разных районах города, но самым известным считается мурал, расположенный на улице Культуры, 1 (за центральным Дворцом бракосочетаний).

Художники выбрали это место, поскольку оно очень подходило для селфи.

4. Дом в разрезе

Возле стадиона «Металлист» можно найти интересный рисунок, который отражает жизнь жителей дома, которая скрыта от глаз прохожих.

На граффити изображены осьминог в ванной, автомобиль в гараже, космонавт, пингвины и кинг-конг.

Мурал можно найти по адресу: переулок Плехановский, 3.

5. Сюрреалистический городской пейзаж

Мурал, который появился недалеко от стадиона «Металлист» в 2017 году, нарисовал польський художник Мариуш Варас. Он вошел в список лучших в мире стрит-арт рисунков, изображенных на стенах жилых зданий.

Найти мурал можно по адресу: улица Плехановская, 99.

6. Щегол и зяблики

Граффити с рисунками птиц находятся в разных частях города. Они стали появляться на стенах харьковских жилых домов в 2016 году.

Мурал с рисунком щегла находится на жилом многоэтажном здании на улице Библика 1б.

На ближайшем здании на улице Библика, 1а изображены зяблики.

7. Наталья Фатеева

Известную актрису художники нарисовали в 2016 году. Размер портрета – около 400 квадратных метров. Рисунок находится на улице Примеровской, 22А.

8. Клавдия Шульженко

Два изображения известной советской артистки расположены на стене здания на Московском проспекте, 97.

Ранее здесь красовались другие портреты, но после ремонта харьковские художники нарисовали новые муралы.

9. Людмила Гурченко

Портрет известной актрисы нарисован на стене дома, где она жила во время оккупации Харькова. Площадиь граффити – 250 квадратных метров.

Мурал находится в переулке Людмилы Гурченко, 7.

10. Петриковская роспись

Харьковские художники нарисовали граффити в 2017 году ко Дню города. Это авторский эскиз, площадь которого составляет 600 квадратных метров.

Над рисунком работали четыре художника.

Читайте также: Зонтики в подворотне и платформа из «Гарри Поттера»: ТОП-10 мест для сэлфи в Харькове.

Якщо ви помітили помилку, виділіть необхідний текст і натисніть Ctrl + Enter, щоб повідомити про це редакцію

Как нарисовать план дома в программе на компьютере или в режиме онлайн

Современный мир пользуется огромным количеством компьютерных технологий, с которыми нарисовать план частного дома очень просто. Специально для проектирования было разработано большое количество многофункциональных программ.

Так выглядит планировка и интерьер дома

Однако эти программы имеют сложный интерфейс. Для работы они используют большое количество самых разных инструментов, причем понять, как ими пользоваться, могут только проектировщики. Поэтому можно воспользоваться другим способом для создания плана дома. Простейшим вариантом считается Word со своим набором инструментов.

Вернуться к оглавлению

Содержание материала

• 1 Правила проектирования
• 2 Несколько популярных программ для проектирования
  • 2.1 Google SketchUp
  • 2.2 FloorPlan3D
  • 2.3 ArCon
  • 2.4 AutodeskAutoCad
• 3 Как самостоятельно нарисовать план дома

Правила проектирования

Начертить план дома не каждому под силу, для многих это становится проблемой. Если человек никогда такой проблемой не занимался, он может столкнуться с массой трудностей. Чтобы правильно начертить проект дома, требуется соблюдение определенных положений.

1. Сначала нужно определить размеры будущего строения. Чтобы начертить качественный план, нужно рулеткой провести точные измерения. Чтобы нарисовать будущее здание, можно пофантазировать и придумать архитектурные дополнения.
2. Черчение начинается с проведения осей, показывающих центр капитальных стен.

   Пример чертежа фасада дома и планировки

   Чтобы начертить план небольшого дома, имеющего прямоугольную форму, необходимо проводить оси посередине внешних стен.

3. Вертикальные оси должны иметь буквенное обозначение, а горизонтальные маркируют цифрами. По обозначенным осям выполняется рисунок стены. Затем показываются перегородки внутри дома. Там, где необходимо, нужно начертить будущие двери и расположение окон. Перегородки показываются штрих-пунктирной линией.
4. Следующим шагом начертания плана дома будет показ местонахождения используемого оборудования. Отмечается расположение санузла в доме, указывается ванная комната.
5. Каждая комната должна иметь экспликационный номер, представляющий собой обычный круг, в котором посередине пишется цифра. Все эти данные заносятся в таблицу, где за каждым числится определенная комната.

   Пример экспликационного номера помещений

На плане дома показываются:

• Лестничные проемы;
• Система вентиляции;
• Дверные номера;
• Высота пола;
• Номера окон.

На начерченном плане показываются сделанные ранее замеры. В обязательном порядке указываются общие габариты здания.

Кроме этого, должна быть прорисована привязка:

• Перегородок;
• Оконных проемов;
• Дверных ниш.

План чертится в определенном масштабе, обычно 1:100, иначе говоря, одному метру соответствует 10 мм линия. В принципе масштаб чертежа подбирается в зависимости от габаритов здания. Он может быть: 1:50; 1:200. Получившемуся рисунку присваивается название «План первого этажа».

Затем выполняется экспликация помещений, сведенная в таблицу, состоящую из нескольких столбцов:

• Первый — экспликационный номер;
• Второй — название помещения;
• Третий — площадь здания.

Таблицу чертят на листе, обрамленном рамкой, с нарисованным штампом.

Вернуться к оглавлению

Несколько популярных программ для проектирования

Безусловно, сегодня проектирование зданий и рисование плана дома делается с помощью компьютерных программ. Все они имеют разную сложность и интерфейс.

Google SketchUp

Эта программа позволит с легкостью спланировать любой дом по заданным параметрам. Она способна просматривать проекты зданий, сделанных в 3D, а также проводить их редактирование.

Программа отличается универсальностью: кроме проектирования можно добавлять к собственному проекту различные детали.

Google SketchUp больше относится к дизайнерской работе. В ней отсутствуют ГОСТы, нет стандартизованных размеров. В программе можно будет вполне реалистично увидеть здание, построенное из строительных материалов, заложенных в плане.

Процесс создания проекта и планировки коттеджа в программе Google SketchUp

Для облегчения работы с программой в нее встроено большое количество обучающего материала. Для современного дизайна имеется возможность добавить базу элементов, разработанных другими пользователями, например, эксклюзивный диван или винтажный стул.

FloorPlan3D

При помощи такой разработки можно сделать перепланировку частного дома. Имеется возможность посмотреть проект будущего здания в трехмерном измерении.

Программа позволяет, кроме создания плана, разработать дизайн интерьера комнат, с учетом всех мелочей.

С ее помощью можно будет сделать подсчет нужного материала для ремонта. Она точно покажет сколько нужно:

• краски;
• обоев;
• шпаклевки.

Вы способны будете даже подсчитать финансовые расходы, которые предстоит затратить на ремонт помещения.

Этой программой может с успехом пользоваться простой любитель и профессионал со стажем. Дело в том, что ее отличает очень доступный и легкий интерфейс. Главными достоинствами этой программы считаются:

• Возможность проектирования домов любой этажности;
• Все вычисления нужных площадей происходят в автоматическом режиме;
• Абсолютная точность;
• Большой ассортимент строительных материалов, разнообразие текстуры;
• Проектирование ландшафтного дизайна;
• Добавление декоративных деталей;
• Современный дизайн комнат;
• Типовые библиотеки;
• Интерактивные советы.

ArCon

При помощи такой программы, можно спланировать установку каждой детали, после чего посмотреть, что получилось, в трехмерном пространстве. В программе можно:

• Нарисовать план дома;
• Показать его внутреннее строение;
• Определить дизайн интерьера;
• Создать ландшафтный дизайн и планировку участка.

Для нормальной работы, программа обеспечена огромной библиотекой, в которой имеется больше 3000 самых разных деталей интерьера. Для показа использованы тысячи отделочных материалов. Вид здания получается очень реалистичным.

AutodeskAutoCad

Пожалуй, это самая известная программа такого рода. Ее использует большинство проектировщиков и любителей. Среди всех подобных программ, занимает лидирующее положение. Ее отличает интуитивно понятный интерфейс, дающий возможность выполнять работу сразу с двумя-тремя файлами.

Пример планировки дома выполненного в AutodeskAutoCad

Важнейшим положительным качеством считается возможность создавать произвольные формы, в соответствии с собственной фантазией. Причем созданный объект можно немедленно просмотреть в трехмерном пространстве.

Вернуться к оглавлению

Как самостоятельно нарисовать план дома

Очень многие собираются построить собственный коттедж, кто-то красивый дачный дом 4х6 метров. Чтобы такая постройка стала реальностью, нужно обязательно иметь план, на котором должно быть изображено месторасположение:

• Санузла;
• Всех комнат;
• Кухни;
• Перегородок.

Пример плана коттеджа нарисованного самостоятельно

Чтобы начертить своими руками такой план, требуется выполнить следующие технологические операции:

• Определить все необходимые размеры;
• Показать середину осей капитальных стен;
• Нарисовать перегородки внутри комнаты;
• Наметить месторасположения окон, а также дверных проемов;
• Обозначить местонахождение функционального оборудования:
  • Ванной 4 метра;
  • Туалета;
  • Газовой плиты;
  • Водопровода;
  • Вентиляции;
  • Лестничных клеток.

Каждому объекту присваивается номер.

Все данные сводятся в таблицу. Однако необходимо всегда помнить, что можно начертить только планировку коттеджа, а для составления проекта понадобится помощь профессионалов.

Когда рисуется план, на нем нужно в обязательном порядке показать:

• Несущие стены;
• Другие, не столь важные, стены отмечаются пунктирной линией;
• Двери;
• Оконные проемы;
• Подвод воды;
• Систему канализации;
• Вентиляцию;
• Дымоходы.

Для планирования пространства пунктирными линиями показываются границы нежилых территорий. Отдельно отмечаются все требуемые высоты.

Чертеж сечения — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимальное удобство на нашем веб-сайте. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности.

Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 08 фев 2021

См полная история

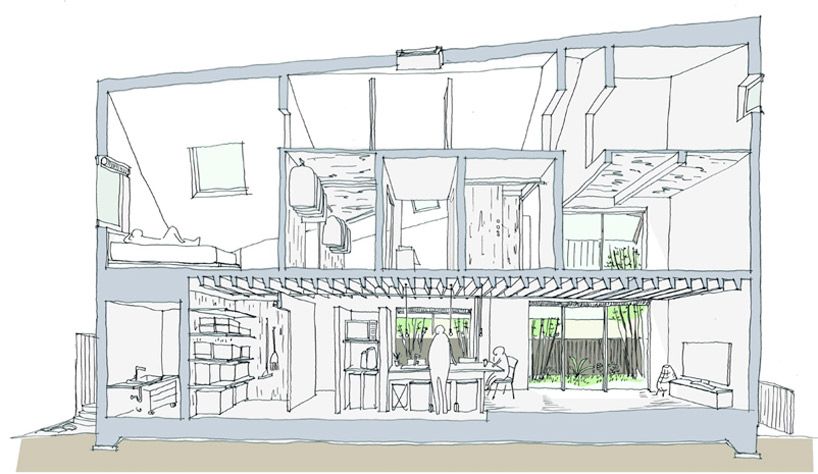

«Чертеж в разрезе», «разрез» или «чертеж в разрезе» показывает вид конструкции, как если бы она была разрезана пополам или разрезана по другой воображаемой плоскости.

Для зданий это может быть полезно, так как дает представление о пространствах и окружающих конструкциях (обычно в вертикальной плоскости), что может выявить отношения между различными частями зданий, которые могут быть не видны на чертежах в плане. Чертежи в плане на самом деле являются разновидностью сечения, но они прорезают здание в горизонтальной, а не в вертикальной плоскости.

Направление плоскости, по которой разрезается разрез, часто изображается на планах и фасадах линией из длинных и коротких штрихов, называемой секущей плоскостью. Если есть несколько секций, линия может иметь буквы на каждом конце, указывающие имя чертежа секции, и стрелку, указывающую направление, в котором берет вид.

Линия разреза может идти непрямым путем через здание, если это помогает показать наиболее важные элементы или соединения в здании, как показано на рисунке ниже.

В этом случае чертеж сечения будет называться «Разрез B-B».

Затенение, штриховка или другие стили заливки и/или более толстые линии могут использоваться для обозначения прорезанных частей конструкции, таких как стены, крыши и полы.

Масштаб чертежа в разрезе будет зависеть от размера изображаемого здания и уровня детализации, которую необходимо показать. Разделы могут отображать все здание или могут быть сосредоточены на конкретном компоненте, соединении или сборке. В этом случае они могут быть похожи на сборочные чертежи, но отличаться тем, что обычно не содержат деталей собственно процесса сборки.

Для различения различных типов компонентов на подробных чертежах в разрезе можно использовать различные типы штриховки. Существуют стандарты штриховки, которые следует использовать на некоторых распространенных материалах, например, двойные диагональные линии указывают на кирпичную кладку, волна указывает на изоляцию и так далее.

Перспективные сечения включают трехмерную проекцию пространств за плоскость сечения и могут использоваться для графической иллюстрации взаимосвязи между пространствами и компонентами здания, а также их глубины, что может быть очень полезно при попытке интерпретировать сложный дизайн.

Все чаще чертежи разрезов могут создаваться автоматически с помощью программного обеспечения для трехмерного моделирования, включая разрезы в перспективе, где это необходимо.

[править] Статьи по теме Проектирование зданий Wiki

• Исполнительные чертежи и чертежи записи.
• Сборочный чертеж.
• Информационное моделирование зданий.
• Чертеж компонента.
• Автоматизированное проектирование.
• Концептуальный чертеж.
• Конструктивные чертежи.
• Детальный чертеж.
• Инженерный чертеж.
• Чертеж общего вида.
• Как нарисовать план этажа.
• Монтажные чертежи.
• Руководство по разделу — обзор.
• Форматы бумаги для Северной Америки
• Обозначения и символы.
• Размеры бумаги.
• Производственная информация.
• Проекции.
• Чертеж в масштабе.
• Цеховые чертежи.
• План участка.
• Технический рисунок.
• Виды чертежей для проектирования зданий.
• Рабочий чертеж.

[править] Внешние ссылки

• «Справочник по строительству зданий» (6-е изд.), ЧУДЛИ, Р. и ГРИНО, Р., Баттерворт-Хайнеманн (2007)

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Чертежи типов разрезов — Строительные чертежи

Последнее обновление: сб, 13 августа 2022 г. | Строительные чертежи

Можно рисовать сечения всего здания, внутреннего пространства или объекта. Они называются полными разделами. Однако, если необходимо проиллюстрировать только изолированную область, можно также нарисовать частичный разрез. Разделы могут быть вырезаны различными способами для отображения более подробной информации. Секция может проходить через все здание (так называемая секция здания) или только через стену (секция стены).

Могут потребоваться оба варианта, потому что небольшой масштаб и сложность участка здания обычно означает, что материалы и детали, связанные со стенами, не могут быть нарисованы там. Символ на участке здания, показанный на рис. 8-4, отмечает область стены, которую необходимо увеличить. Сечение стены (рис. 8-5) нарисовано так, чтобы точно показать множество деталей и материалов, необходимых для сборки.

фин. напольный плавник. нижний пол

ДЕРЕВЯННЫЕ ДОМА

1/16′ OBS. ОБШИВКА GOOF

Изоляция r-40

ДЕРЕВЯННЫЕ ДОМА

1/16′ OBS. ОБШИВКА GOOF

r-40 изоляционное ребро. напольный плавник. louer floor

/2″ Ceiuns Chase

Рис. 8-6 В увеличенном разрезе может быть показана только часть сборки здания для изображения конкретных деталей, таких как конструкция встроенного шкафа.

/2″ Ceiuns Chase

СТЕНА РАЗДЕЛ

Рис. 8-5 Это увеличенная секция стены, обозначенная ключом на секции здания на Рис. 8-4.

Рис. 8-6 В увеличенном разрезе может быть показана только часть сборки здания для отображения конкретных деталей, таких как конструкция встроенного шкафа.

ВЕРХНЯЯ ПЕРЕГОРОДКА

Откос — покрасить двери шкафа в черный цвет —

2 регулируемые полки ■ 3/4′ МДФ блокирующий betond обработанный drtujall

СЕКЦИЯ ШКАФА

ПЕРЕГОРОДКА ВЕРХУ

— 9 дверей шкафа покраситься в черный цвет0003

2 регулируемые полки ■ 3/4 фута из МДФ, блокирующего бетон и обработанную поверхность нижней части шкафа, чтобы соответствовать вертикальным поверхностям. Задняя панель на всю высоту. равные/ скользящие

3′ проволочные тяги из нержавеющей стали — тип. • нижний ящик «регулируемая полка шкафа F3/4′ МДФ; на системе штифтовых отверстий — шаг i 1/4′ с хромированными полками, поддерживающими дверцы шкафа- 3/ 4-дюймовая МДФ и подставка

В дополнение к участкам здания и стены может также возникнуть необходимость провести разрез через встроенные или нестандартные компоненты в пространстве, такие как стеллажи, стойки регистрации, комоды, бары, витрины , шкафы и прилавки.
