Упражнение: Рисование квадратов

Для этого упражнения все, что вам понадобится, это сетка из точек, карандаш и головной мозг.

Давайте узнаем, сколько квадратов вы можете сделать на разных сетках:

Примечание: «1 на 1» означает количество сторон (а не количество точек).

Итак, попробуем порисовать несколько квадратов и посчитайте сколько:

1 по 1

2 пользователем 2

Что делает всего пять квадратов — четыре 1 на 1 квадратик и один 2 на 2 квадратных

Твоя очередь!

3 пользователя 3

Подсказка: Для в случае 3 на 3 вы ожидаете получить квадраты 1 на 1, 2 на 2 квадрата и 3 на 3 квадрата.Сколько каждого?

Теперь можно приступить к заполнению таблицы:

Вы что-нибудь заметили в числах в таблице?

Они все квадратные номера:

• 1 ² = 1 ,
• 2 ² = 4 ,
• 3 ² = 9 ,
• и др…

и найдены итоги сложив квадратные числа.

Формула спасения …!

На самом деле существует формула для сложения первых n квадратных чисел:

S _n = n (n + 1) (2n + 1) / 6

Пример: количество квадратов в корпусе 5 на 5

Попробуйте подставить n = 5 в формулу:

S _n = n (n + 1) (2n + 1) / 6

S ₅ = 5 × (5 + 1) × (2 × 5 + 1) / 6

S ₅ = 5 × 6 × 11/6

ю.ш. ₅ = 55

Итак, мы вроде решили вопрос.Ура!

Но подождите … это еще не все!

Я сказал, вам нужно использовать свои мозги. Вернемся к случаю 2 на 2:

2 пользователя 2

Есть еще один квадрат, этот:

Почему квадрат? У него четыре равные стороны и четыре прямых угла, так что это квадрат.

Итак, что делает всего шесть квадратов.

Четыре 1 на 1 квадратик, один 2 на 2 квадрата и один х х кв.

Что такое x ? Мы можем использовать Пифагора Теорема, чтобы найти это:

x ² = 1 ² + 1 ² = 1 + 1 = 2

Итак, x = √2

Итак, у нас четыре 1 на 1 квадраты , один 2 на 2 квадрата и один √2 на √2 квадрат .

Твоя очередь!

3 на 3

• Есть еще квадраты?

ДА ! Вы можете их найти?

4 на 4 и 5 на 5

Также попробуйте сетку 4 на 4 и сетку 5 на 5

По мере продвижения вы найдете такие квадраты:

Каковы длины сторон этих квадратов?

Вы можете использовать Pythagoras ‘ Теорема, чтобы решить это самостоятельно

В каждом случае, сколько вы получите по каждому?

Вот таблица, которая вам поможет:

Продвинутый

Можете ли вы найти формулу для расчета количества квадратов с длины, которые являются квадратными корнями?

Можете ли вы тогда найти формулу для общего количества квадратов в каждый случай?

Есть еще какие-то квадраты, которые мы пропустили?

Заключение

То, что вначале казалось простым упражнением, оказалось быть довольно сложным.Вам действительно – нужно использовать свои мозги, чтобы подумать об этом один раз, но это сложное и полезное упражнение.

Как нарисовать квадрат в перспективе — Академия рисования

Вопрос от Даниэля Михаловича, ученика Академии рисования

Привет,

Меня зовут Даниэль. Я живу в Германии и рад, что наконец-то поступил в Академию рисования. В настоящее время я работаю над рисованием в перспективе.

Здесь я должен упомянуть, что при поступлении в Академию рисования я не знал, что есть предлагаемый список заданий.Однако я считаю это чрезвычайно полезным. Похоже, что задания расположены в порядке, которому очень легко следовать. Я очень ценю этот учебный план, потому что в прошлом я пытался составить свой собственный список заданий, который был далеко не таким логичным и целевым, как тот, что здесь. Это действительно побуждает меня усердно работать над своими навыками рисования.

Вот мой актуальный вопрос. Я попытался нарисовать воображаемый набор пирамид с квадратами в основании в одноточечной перспективе. Как узнать, сколько времени мне нужно, чтобы нарисовать край квадрата, обращенный к точке схода?

Он должен иметь определенную длину, чтобы нижняя плоскость выглядела как квадрат с равными длинами сторон.С точки зрения правил перспективы я знаю, что эта линия должна быть короче горизонтальной линии спереди. Однако, рисуя по воображению, я могу только догадываться о его реальной длине. Могу ли я здесь применить какой-нибудь трюк?

Я видел в Интернете несколько видеороликов, в которых учат рисовать идеальный куб в двухточечной перспективе. Однако методы, которые они показывают, довольно сложны. Я предпочитаю не использовать их каждый раз, когда пытаюсь нарисовать простой квадрат. Мне также не нравится, что эти методы охватывают только двухточечную перспективу.Если нет простого метода, как мне научиться правильно оценивать длину?

Ответы Владимира Лондона, преподавателя Академии рисования

Уважаемый Даниэль,

Большое спасибо за добрые слова о курсе Академии рисования. Я рад, что вы нашли это полезным, а список заданий — полезным.

Художники очень долго находили тему рисования в перспективе увлекательной. Старые мастера тщательно изучали одноточечную и двухточечную перспективы.

Чтобы ответить на ваш вопрос, да, есть несколько методов, которые можно использовать для определения глубины квадрата в одноточечной перспективе. Ниже я опишу самый простой.

Однако, прежде чем мы углубимся в детали, я хочу сказать, что вам не нужно выполнять такие вычисления каждый раз, когда вы рисуете объект в перспективе.

Как прекрасный художник, у вас есть лицензия на рисование воображаемых объектов, как вы видите их в своей голове. Создавать геометрически совершенные очертания с помощью линейки и циркуля не требуется.

Ваши навыки рисования зависят от вашей способности рисовать от руки. Они не зависят от использования уловок и измерительных приборов. Для вашего творческого развития важно практиковаться в рисовании и рисовании на основе воображения.

Имея это в виду, теперь мы можем изучить способы «вычисления» глубины квадрата в одноточечной перспективе.

Метод одноточечной перспективы

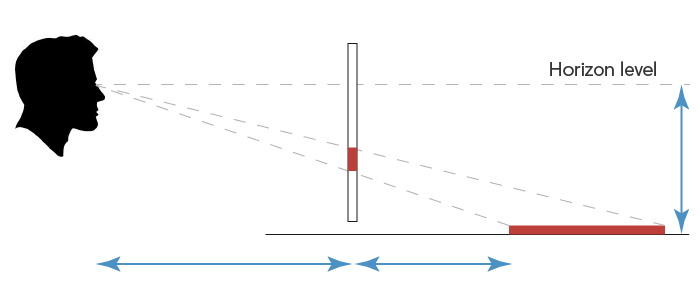

На изображении ниже художник смотрит на красный квадрат, лежащий на земле.

Мы видим этот квадрат сбоку, поэтому он кажется нам толстой красной линией. Изображение проецируется на холст или доску для рисования, расположенную перед художником.

В этом случае размер квадратного рисунка будет зависеть от трех измерений — расстояния между линией глаз (которая всегда совпадает с уровнем горизонта), расстояния между глазами художника и чертежной доской и расстояния между рисунками. и сам объект.

Масштаб объекта будет зависеть от расположения доски для рисования, в то время как относительные пропорции размеров объекта останутся прежними. Этот расчет применим, когда вы рисуете методом «прицела».

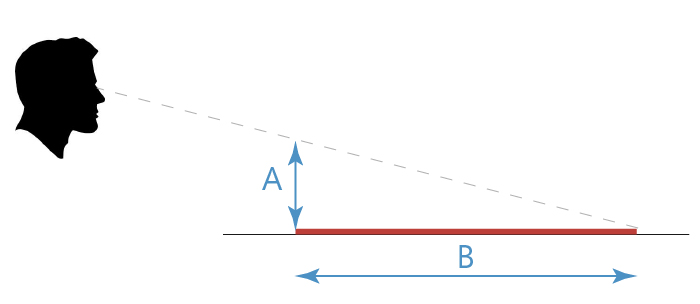

Рисуя по своему воображению, вы все еще можете использовать такой метод. Вы можете мысленно воссоздать студийную среду, как если бы вы рисовали с натуры. Все, что вам нужно сделать, это сделать быстрый набросок:

Конечно, силуэт головы художника не обязателен 🙂

Суть этого скетча — определить угол, под которым рассматривается квадрат (наклон диагональной линии).Другими словами, этот угол показывает, насколько близко или далеко от линии горизонта находится объект. Этот угол будет определять размер, отмеченный буквой «А». Чем ближе квадрат к уровню горизонта, тем острее угол и меньше размер «А».

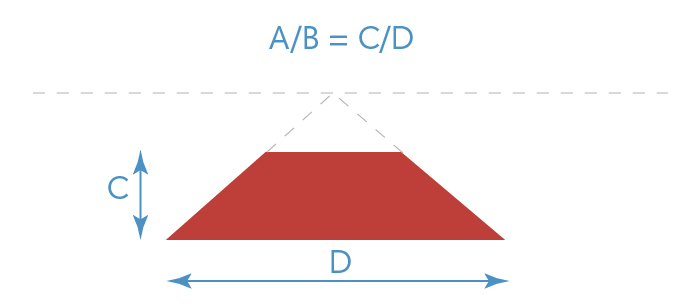

Теперь все, что вам нужно сделать, это проверить соотношение «А» к «Б» (или сколько раз «А» вписывается в «Б»). Если все стороны квадрата равны, мы можем заменить его ширину на высоту в нашем примере.

Наконец, убедитесь, что ваш рисунок квадрата в одноточечной перспективе имеет такое же соотношение.

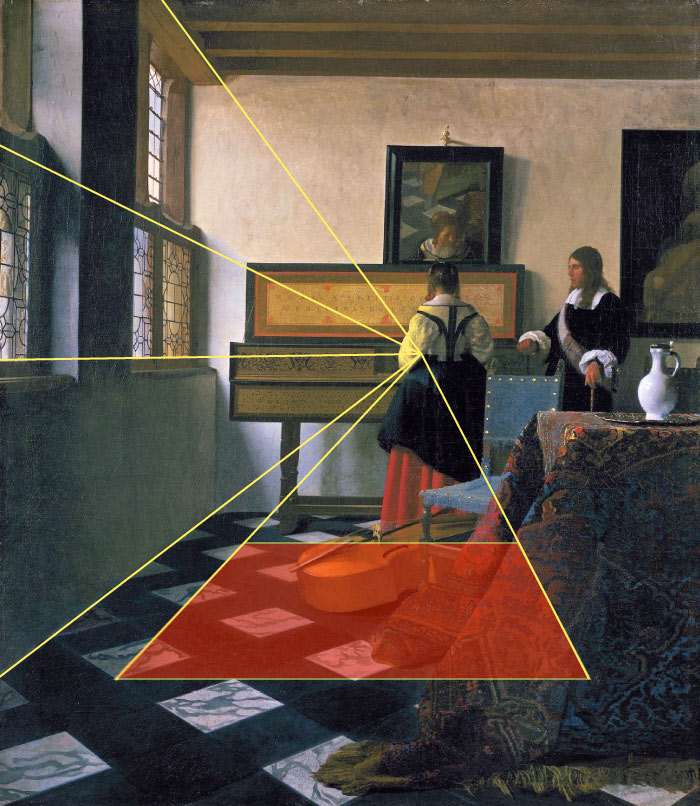

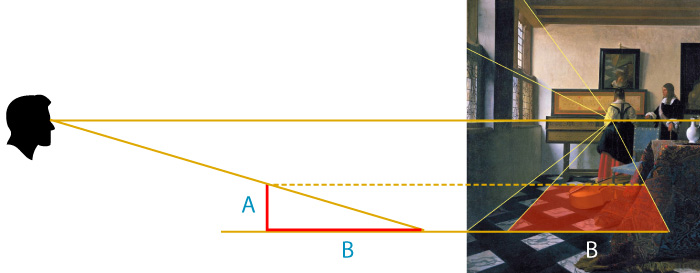

На изображении выше вы можете видеть, что красный квадрат в перспективе имеет такое же отношение глубины квадрата к ширине (обозначено как «C» к «D»), что и соотношение A / B.

Я надеюсь, что это поможет и что метод достаточно прост, чтобы добиться определенной точности в вашем рисунке.

В любом случае, я бы посоветовал вам развить навык измерения пропорций на глаз и почувствовать, что правильно и выглядит естественно и реалистично при рисовании.

Дайте мне знать, если у вас возникнут другие вопросы. Буду рад помочь.

С уважением,
Владимир

Чтобы научиться искусно рисовать,

Записаться на курс Академии рисования:

Оплатите курс в 3 простых платежа

• Получайте 15 новых видео ежемесячно (всего 45)
• Невероятная скидка — 4 164 доллара
• бонусов — электронные книги и видео по изобразительному искусству
• Диплом отличника Академии рисования после завершения курса за 3 месяца
• Персональный коучинг от преподавателей Академии рисования
• Пожизненное членство.Бесплатно после 3-го месяца

Получите все видео уроки за единовременный платеж

• Мгновенный доступ ко всем 45 видеоурокам
• Невероятная скидка — 4198 долларов
• бонусов — электронные книги и видео по изобразительному искусству
• Диплом отличника Академии рисования после завершения курса за 3 месяца
• Персональный коучинг от преподавателей Академии рисования
• Пожизненное членство.Больше никаких платежей

python — Рисование концентрических квадратов

1. Около
2. Товары
3. Для команд

1. Переполнение стека Общественные вопросы и ответы
2. Переполнение стека для команд Где разработчики и технологи делятся частными знаниями с коллегами
3. Вакансии Программирование и связанные с ним технические возможности карьерного роста
4. Талант Нанимайте технических специалистов и создавайте свой бренд работодателя
5. Реклама Обратитесь к разработчикам и технологам со всего мира
6. О компании

Рисование основных фигур | Справка SketchUp

Многие модели начинаются с основных форм. В SketchUp инструменты фигур помогают рисовать прямоугольники, круги и многоугольники. Вы найдете эти инструменты на панели инструментов «Приступая к работе», на панели инструментов «Рисование» и на панели инструментов «Большой набор инструментов».

Рисование прямоугольника или квадрата

В SketchUp прямоугольники можно рисовать практически где угодно:

• На плоскости
• На вертикальной плоскости
• На существующих забоях
• Отдельно от существующей геометрии (выровнено по плоскости осей)
• На основе существующей геометрии

Чтобы нарисовать прямоугольник с помощью инструмента «Прямоугольник», выполните следующие действия:

1. Выберите инструмент Прямоугольник () на панели инструментов или нажмите клавишу R .Курсор изменится на карандаш с прямоугольником.

   Совет: Чтобы начать сначала в любой момент во время этих шагов, нажмите Esc .

2. Щелкните, чтобы установить первую угловую точку прямоугольника. .
3. Щелкните, чтобы установить первую угловую точку прямоугольника. Чтобы выровнять плоскость вашего прямоугольника с определенной осью рисования или другой геометрией, нажмите клавишу со стрелкой, которая соответствует желаемому выравниванию, как описано далее в этом разделе.
4. Щелкните, чтобы установить первую угловую точку прямоугольника.Чтобы выровнять плоскость вашего прямоугольника с определенной осью рисования или другой геометрией, нажмите клавишу со стрелкой, которая соответствует желаемому выравниванию, как описано далее в этом разделе. Если вы предпочитаете рисовать прямоугольник из центра, нажмите клавишу Ctrl (Windows) или клавишу Option (macOS).
5. Переместите курсор по диагонали, чтобы найти нужный размер и форму прямоугольника. Чтобы нарисовать прямоугольник с точными размерами, используйте поле «Измерения», которое на этом этапе отображает размеры вашего прямоугольника при перемещении курсора.Чтобы помочь вам разместить прямоугольник относительно осей рисования или другой геометрии, механизм вывода SketchUp отображает на экране подсказки. Когда появится нужный вывод, переходите к шагу 4. Выводы в поле «Измерения» и в инструменте «Прямоугольник» объясняются немного позже в этом разделе.
6. Щелкните еще раз, чтобы задать вторую угловую точку прямоугольника. Ваша фигура отображается с лицом, как показано на следующем рисунке.
7. Щелкните еще раз, чтобы задать вторую угловую точку прямоугольника.Или, если вы рисуете прямоугольник из центра, щелкните еще раз, чтобы установить любую угловую точку. Ваша фигура отображается с лицом, как показано на следующем рисунке.

Когда вы рисуете прямоугольник, поле «Измерения» помогает моделировать точно следующим образом:

• Установите длину и ширину. Введите значение длины, запятую, значение ширины и нажмите Введите . Например, введите 8 ‘, 20’ и нажмите . Введите . Если вы вводите только число или числа, SketchUp использует текущую настройку единиц измерения документа.Вы также можете изменить настройку единиц измерения документа, указав британские (например, 1’6 «) или метрические (например, 3,652 м ) единицы.
• Укажите только длину или ширину. Если ввести значение и запятую ( 3 ‘, ), новое значение будет применено к первому измерению, а второе измерение не изменится. Точно так же, если вы введете запятую, а затем значение (, 3 ’), изменится только второе измерение.
• Измените положение прямоугольника на отрицательные числа. Если вы вводите отрицательное значение ( –24, –24 ), SketchUp применяет это значение в направлении, противоположном тому, которое вы указали при рисовании.

Совет: Вам не нужно щелкать поле «Измерения» перед вводом значения. Когда вы рисуете, поле «Измерения» ждет, когда вы введете точные измерения, если вы захотите это сделать. Кроме того, пока вы не выберете другой инструмент или не нарисуете другой прямоугольник, вы можете использовать поле «Измерения», чтобы изменять размеры прямоугольника сколько угодно раз.

Примечание: Если вы используете неанглийскую клавиатуру, используйте запятую для обозначения десятичного разряда и точку с запятой для разделения размеров. Например, вы можете ввести две стороны прямоугольника как: 7,6 м; 4,3 м

Когда вы перемещаете курсор с выбранным инструментом «Прямоугольник», механизм вывода SketchUp отображает следующие подсказки:

Необходимо выровнять плоскость прямоугольника с осью рисования или другой геометрией? Клавиши со стрелками могут помочь, как описано в следующей таблице.

Ключ-модификатор	фиксирует плоскость прямоугольника так, чтобы она совпадала с…	Как это выглядит на экране
Стрелка влево	Зеленая ось
Стрелка вверх	Синяя ось
Стрелка вправо	Красная ось
Стрелка вниз	Предполагаемая геометрия

На видео вы можете увидеть эти функции инструмента «Прямоугольник» в действии.

Рисование повернутого прямоугольника

Инструмент «Повернутый прямоугольник» может пригодиться, когда вам нужно нарисовать прямоугольник, грань которого находится под углом к ​​красной, зеленой или синей осям SketchUp по умолчанию или к другой геометрии.

Как и инструмент «Прямоугольник», инструмент «Повернутый прямоугольник» позволяет создавать точные прямоугольники и квадраты и выводить на экран выводы, которые помогут вам при рисовании. Однако, когда вы создаете прямоугольник с помощью инструмента «Повернутый прямоугольник», вы также располагаете прямоугольник под углом.На следующем рисунке показан пример прямоугольника, созданного с помощью инструмента «Прямоугольник с поворотом».

Чтобы создать повернутый прямоугольник, выполните следующие действия:

1. На панели инструментов в меню Инструменты формы выберите инструмент Повернутый прямоугольник (). Или выберите Draw> Shapes> Rotated Rectangle в строке меню.
2. (Необязательно) Нажмите клавишу со стрелкой, чтобы задать плоскость для повернутого прямоугольника в соответствии с таблицей, приведенной ранее в этой статье. Например, нажмите клавишу со стрелкой влево, чтобы ограничить плоскость повернутого прямоугольника зеленой плоскостью.
3. Щелкните один раз, чтобы задать первый угол прямоугольника.
4. Создайте первый край повернутого прямоугольника. Сделать это можно двумя способами:
   • Введите точное измерение и нажмите Введите .
   • Или переместите курсор туда, где вы хотите разместить вторую конечную точку этого ребра, используя механизм вывода SketchUp, чтобы расположить конечную точку относительно осей или другой геометрии, как показано на следующем рисунке, а затем щелкните.

     Совет: Вы можете использовать несколько клавиш-модификаторов при выполнении этого шага. Удерживайте нажатой клавишу Shift , чтобы ограничить первый край его текущим направлением. Клавиша Alt (Windows) или Command (macOS) блокирует плоскость транспортира. Или клавиши со стрелками снова могут помочь вам выровнять первый край по оси. Просто нажмите кнопку со стрелкой, соответствующую желаемому выравниванию, как объяснялось ранее в этом разделе. Например, нажмите клавишу со стрелкой вправо, чтобы ограничить первый край таким образом, чтобы он был выровнен по красной оси.


5. На этом этапе вы устанавливаете ширину и угол вашего прямоугольника. Вы можете установить эти значения несколькими способами:
   • Введите угол и ширину в поле «Измерения», следуя подсказке.
   • Введите ширину и угол в поле «Измерения», следуя подсказке.
   • Переместите транспортир, чтобы установить угол, и переместите курсор от центра транспортира, чтобы установить ширину, как показано на следующем рисунке.Чтобы ограничить угол, удерживайте клавишу Shift . Щелкните, чтобы завершить создание повернутого прямоугольника.

Совет: Нажмите клавишу Alt (Windows) или Command (macOS), чтобы установить базовую линию транспортира в текущем положении курсора, а затем переместите курсор, чтобы измерить угол от заданной базовой линии. Этот метод полезен, если вы хотите измерить угол от точки, отличной от базовой линии, установленной на шаге 3. Появится пунктирная линия, чтобы вы могли увидеть новую базовую линию.

Примечание. , если вы используете неанглийскую клавиатуру, вы захотите использовать запятую для указания десятичного разряда и точку с запятой для разделения значений в поле «Измерения». Например, вы можете ввести угол и ширину второй кромки как 43,2; 8,2 м , чтобы получить угол 43,2 градуса и длину 8,2 метра.

Примечание. , если вы используете неанглийскую клавиатуру, вы захотите использовать запятую для указания десятичного разряда и точку с запятой для разделения значений в поле «Измерения».Например, вы можете ввести ширину и угол второй кромки как 8,2 м; 43,2 , чтобы получить ширину 8,2 метра и угол 43,2 градуса.

Рисование круга или эллипса

Прежде чем рисовать круг, полезно понять, как SketchUp создает объекты круга:

• Круговые объекты имеют радиус и соединяют несколько отрезков линии.
• Эти сегменты действуют как одна линия, поскольку они могут определять край грани и разделять грань.Кроме того, при выборе одного сегмента выделяется весь круговой объект.
Механизм вывода
• SketchUp по-прежнему видит сегменты в круге. Итак, если вы наведете указатель мыши на окружность объекта круга, вы увидите выводы конечной и средней точки.

Чтобы нарисовать круг, выполните следующие действия:

1. На панели инструментов выберите инструмент Окружность () в раскрывающемся меню рядом с инструментом Прямоугольник. Или нажмите клавишу C .Курсор изменится на карандаш с кружком, а в поле «Измерения» будет указано количество сторон по умолчанию: 24, как показано на рисунке. Чтобы изменить количество сторон, вы можете ввести значение сейчас или подождать, пока закончите рисовать круг.
2. Щелкните, чтобы разместить центральную точку круга. Окно «Измерения» изменится и отобразит радиус круга. Вы можете ввести значение радиуса сейчас или сразу после рисования круга.
3. Щелкните, чтобы разместить центральную точку круга.Чтобы выровнять плоскость вашего круга с определенной осью рисования или другой геометрией, нажмите клавишу со стрелкой, которая соответствует желаемому выравниванию. Например, стрелка вверх выравнивает плоскость круга по синей оси. Подробную информацию см. В таблице в разделе Рисование прямоугольника или квадрата. В поле «Измерения» отображается радиус круга. Вы можете ввести значение радиуса сейчас или сразу после рисования круга.
4. Переместите курсор из центральной точки, чтобы определить радиус круга.При перемещении курсора значение радиуса динамически отображается в поле «Измерения». Нажмите Esc в любой момент, чтобы начать заново.
5. Щелкните, чтобы закончить круг. SketchUp создает лицо в форме круга, как показано на рисунке.


6. (Необязательно) Пока вы не выберете новый инструмент или не нарисуете новый круг, вы можете использовать поле «Измерения», чтобы изменить радиус круга или количество сторон следующим образом:

   • Чтобы изменить количество сторон: Введите число и букву S (например, введите 5s для 5 сторон или 42s для 42 сторон).Затем нажмите Введите .
   • Чтобы изменить количество сторон: Введите число и букву S (например, введите 5s для 5 сторон или 42s для 42 сторон). Затем нажмите Введите . Кроме того, вы можете удерживать клавишу Ctrl (Microsoft Windows) или клавишу Option (macOS), одновременно нажимая + или —, чтобы увеличить или уменьшить количество сторон соответственно. Если вы используете французско-канадскую клавиатуру, удерживайте клавишу Ctrl (Microsoft Windows) и клавишу + / = , чтобы увеличить сегменты.Для macOS нажмите Command и = , чтобы увеличить сегменты, или –, чтобы уменьшить сегменты.
   • Чтобы изменить радиус: Введите число и единицу измерения (при желании), например: 6 дюймов , 8 ’, 34 см или 7 м . Затем нажмите Введите или Верните . Совет: Диалоговое окно «Информация об объекте» предлагает удобный способ редактировать значения сторон и радиуса в любое время. Дополнительные сведения см. В разделе «Редактирование фигур» далее в этой статье.

Чтобы нарисовать эллипс или овал, выполните следующие действия:

1. Нарисуйте окружность с помощью инструмента Окружность .
2. Выберите инструмент Масштаб ().
3. Щелкните кружок. Вокруг круга отображается ограничивающая рамка с восемью зелеными ручками.
4. Щелкните одну из средних ручек (не одну из угловых) и переместите мышь, чтобы превратить круг в эллипс, как показано здесь.
5. Нажмите еще раз, когда закончите масштабировать круг.

Рисование многоугольника

Вы можете создавать полигональные объекты с помощью инструмента «Многоугольник». (В этом нет ничего удивительного.) Однако вот несколько фактов о многоугольниках, которые вы можете не знать, но которые полезно знать при их рисовании:

• В SketchUp многоугольник имеет радиус и 3 или более сторон. Таким образом, размер многоугольника измеряется от центральной точки, а количество сторон определяет тип рисованного многоугольника. Пятиугольник в виде 5 сторон; восьмиугольник имеет 8 сторон.
• Многоугольники действуют как одна линия, поскольку они могут определять край грани, а также разделять грань. При выборе одной стороны многоугольника выделяется весь многоугольник.
• Механизм вывода SketchUp интерпретирует каждую сторону многоугольника как сегмент. Когда вы наводите курсор на многоугольник, вы видите конечную точку, среднюю точку и исходные точки.
• Вы можете рисовать многоугольники на гранях или отдельно от существующей геометрии.

Чтобы нарисовать многоугольник, выполните следующие действия:

1. Выберите инструмент Многоугольник () на панели инструментов.Курсор изменится на карандаш с многоугольником. В поле «Измерения» указано текущее количество сторон. Чтобы изменить количество сторон в многоугольнике, вы можете ввести числовое значение сейчас или дождаться завершения рисования.
2. Щелкните, чтобы разместить центральную точку многоугольника. В поле «Измерения» отображается радиус. Вы можете ввести значение радиуса сейчас или сразу после рисования многоугольника.
3. Щелкните, чтобы разместить центральную точку многоугольника. Чтобы выровнять плоскость многоугольника с определенной осью чертежа или другой геометрией, нажмите клавишу со стрелкой, которая соответствует желаемому выравниванию.Например, стрелка вверх выровняет плоскость многоугольника по синей оси. См. Более подробную информацию в предыдущей таблице в разделе Рисование прямоугольника или квадрата. В поле «Измерения» отображается радиус. Вы можете ввести значение радиуса сейчас или сразу после рисования многоугольника.
4. Переместите курсор из центральной точки, чтобы определить радиус многоугольника. При перемещении курсора значение радиуса динамически отображается в поле «Измерения». Чтобы указать радиус, введите значение и нажмите Введите .Вы также можете нажать Esc , чтобы начать заново.
5. Щелкните второй раз, чтобы закончить многоугольник. Здесь вы видите 5-сторонний многоугольник.

6. (Необязательно) Пока вы не выберете новый инструмент или не нарисуете новый многоугольник, вы можете использовать поле Измерения, чтобы изменить радиус или количество сторон следующим образом:
   • Чтобы изменить количество сторон: Введите число и букву S (например, введите 5s для 5 сторон или 42s для 42 сторон).Затем нажмите Введите .
   • Чтобы изменить количество сторон: Введите число и букву S (например, введите 5s для 5 сторон или 42s для 42 сторон). Затем нажмите Введите . Кроме того, вы можете удерживать клавишу Ctrl (Microsoft Windows) или клавишу Option (macOS), одновременно нажимая + или —, чтобы увеличить или уменьшить количество сторон соответственно. Если вы используете французско-канадскую клавиатуру, удерживайте клавишу Ctrl (Microsoft Windows) и клавишу + / = , чтобы увеличить сегменты.Для macOS нажмите Command и = , чтобы увеличить сегменты, или –, чтобы уменьшить сегменты.
   • Чтобы изменить радиус: Введите число и единицу измерения (при желании), например 6 дюймов , 8 футов , 34 см или 7 м . Затем нажмите Введите или Верните .

   Совет: Хотя инструмент «Многоугольник» работает аналогично инструменту «Круг», разница между инструментами становится очевидной, когда вы нажимаете / вытягиваете круг или многоугольник в трехмерную форму.Края круга выглядят гладкими, но края многоугольника имеют четкие стороны, как показано здесь.




В этом живом видео вы можете увидеть, как инструменты «Круг» и «Многоугольник» демонстрируют все свои трюки.

Редактирование форм

Диалоговое окно «Информация об объекте» позволяет изменить радиус или стороны круга или многоугольника в любое время после создания формы. Вот как:

1. Щелкните правой кнопкой мыши край (не грань) круга или многоугольника, который вы хотите отредактировать.
2. Выберите Entity Info из появившегося контекстного меню, как показано здесь.

3. На панели «Информация об объекте» щелкните поле Radius или Segments , измените значение и нажмите Введите (Microsoft Windows) или Return (Mac). После того, как вы нажмете Enter или Return, ваша форма немедленно отобразит ваши изменения.





SketchUp не позволяет изменять ширину или длину прямоугольника в любое время.Если вы уже выбрали другой инструмент или нарисовали дополнительные прямоугольники, вам нужно стереть прямоугольник, который вы хотите изменить, и перерисовать его. Подробнее см. Рисование прямоугольника. Или измените размер прямоугольника с помощью инструмента «Масштаб», если вам не нужно вводить точные размеры.

Конечно, вы можете сделать гораздо больше, чем просто изменить размер фигуры. Вы можете превратить 2D-форму в 3D-форму с помощью инструмента Push / Pull. Вы можете искажать формы с помощью инструмента «Перемещение» или масштабировать всю или часть модели.
