Как нарисовать объемный треугольник: Как нарисовать треугольник (64 фото) » Рисунки для срисовки и не только

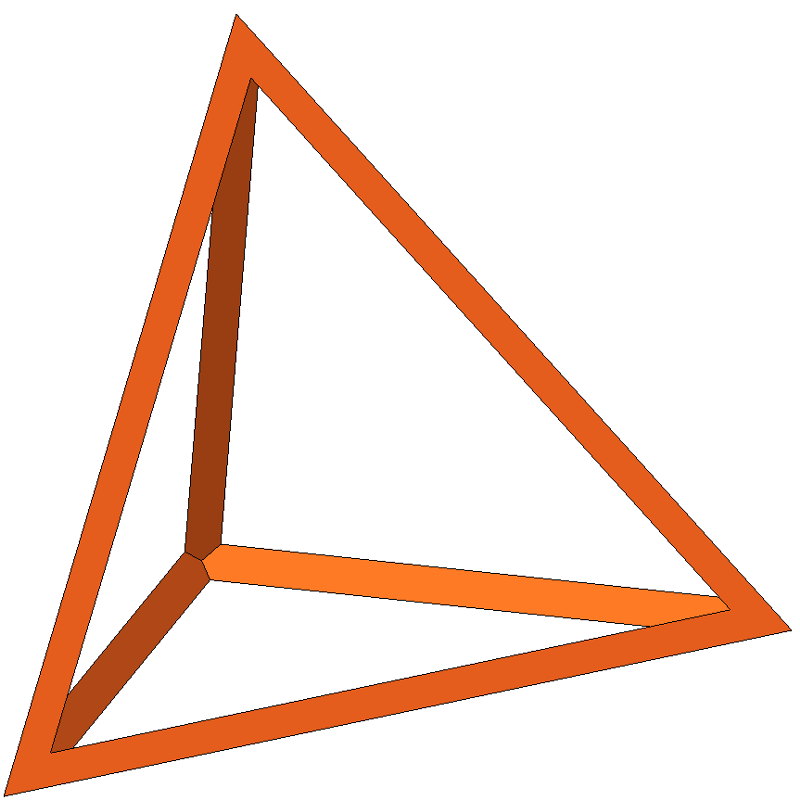

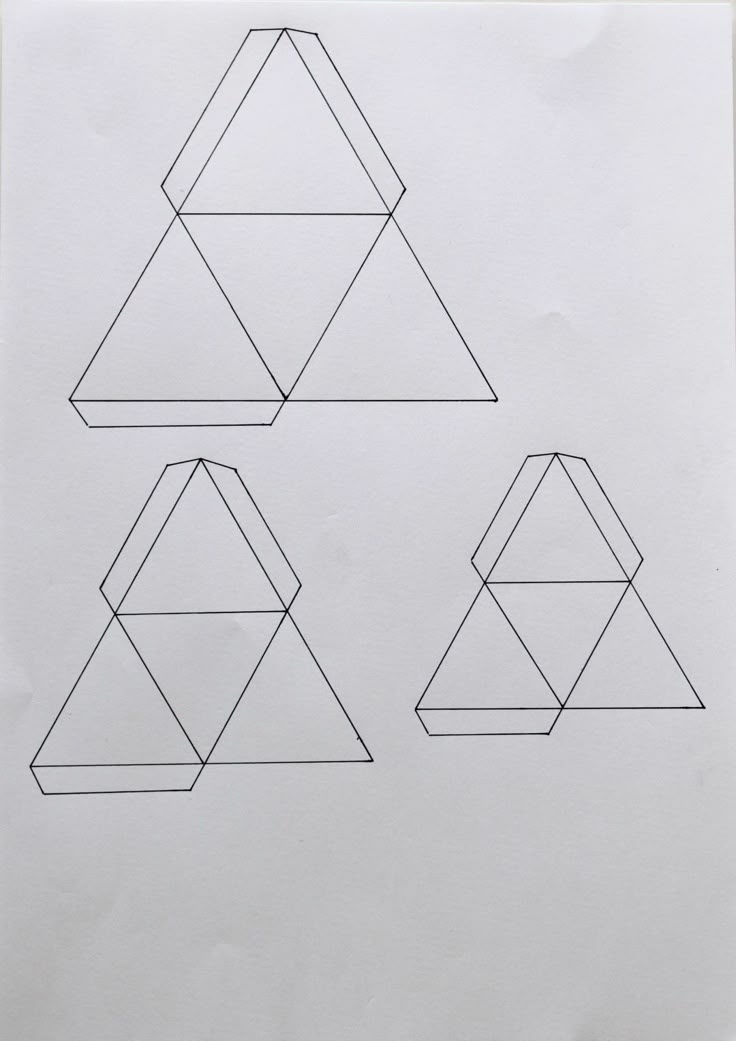

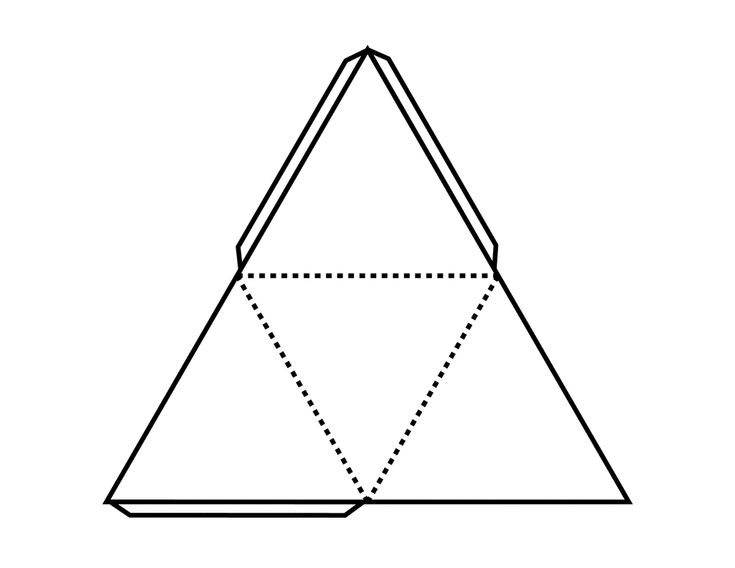

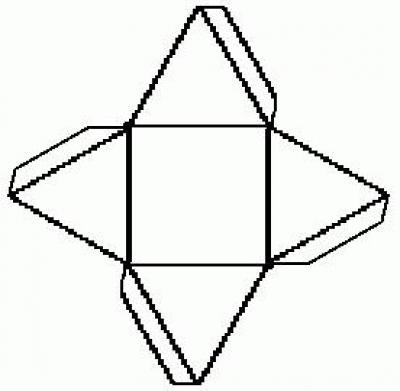

Как нарисовать треугольник на листе чтобы вырезать. Как нарисовать несуществующий объемный треугольник поэтапно. Построение остроугольного треугольника

Как нарисовать треугольник? Этому учат в процессе изучения геометрии в школе. Чтобы задание было выполнено правильно, важно точно знать, какой треугольник необходимо изобразить: равносторонний, равнобедренный или же вписанный. Правилам начертания этих фигур будет посвящена данная статья.

Как рисовать треугольник с равными сторонами?

Как нарисовать треугольник, стороны у которого равны? Для этого можно воспользоваться одним из трех методов.

Такая фигура имеет три одинаковые по длине стороны, связанные тремя углами равной ширины. Это может быть сложным для рисования треугольника вручную. Поэтому можно использовать круглый объект для выделения углов.

Варианты создания фигуры

Обязательно используйте линейку и один из представленных ниже способов:

1. Применение циркуля: надо начертить ровную линию. Проведите карандаш вдоль прямого края бумаги. Этот сегмент линии образует одну из сторон. А это означает, что нужно будет чертить вторую и третью линии одинаковой длины, каждая из которых достигает точки под углом 60° от первой линии. Удостоверьтесь, что достаточно места для рисования всех трех сторон!
2. Разделите сегмент циркулем. Вставьте карандаш и убедитесь, что он острый! Поместите точку циркуля на один конец сегмента и установите карандаш на другую. Опишите дугу. Не изменяйте установленную «ширину» инструмента от точки циркуля до точки карандаша. Нарисуйте вторую дугу, чтобы она пересекала первую дугу, которую уже нарисовали. Отметьте точку, в которой пересекаются две дуги. Это вершина (верхняя точка) треугольника. Он должен лежать в точном центре сегмента линии, который нарисовали. Теперь можете сделать две прямые линии, ведущие к этой точке: по одному от каждого конца «нижнего» сегмента линии. Закончите треугольник. Далее с помощью линейки надо нарисовать еще два сегмента прямой линии — это стороны в треугольнике. Подключите каждый конец исходного сегмента линии к точке, в которой пересекаются дуги. Чтобы закончить работу, сотрите дуги, которые нарисовали, так, чтобы остался только треугольник.
3. Использование объекта с круглой базой: этот совет подойдет для построения дуги. Предложенный метод по сути такой же, как с использованием циркуля.

Указанные советы помогут выяснить, как нарисовать равносторонний треугольник.

Равнобедренный треугольник представляет собой фигуру с двумя равными сторонами и двумя равными углами. Если знаете длину, основание и высоту стороны, это можно сделать только с линейкой и циркулем (или просто циркулем, если заданы размеры).

1. Учитывая все боковые длины. Чтобы использовать этот метод, важно знать длину основания треугольника и длину двух равных сторон.
2. Учитывая две равные стороны и угол между ними. Чтобы использовать этот метод, нужно знать длину двух равных сторон и измерение угла между этими двумя сторонами.
3. Учитывая базовые и смежные углы — необходимо знать длину базы, градусы двух углов, смежных с основанием. Помните, что два угла, смежные с основанием равнобедренного треугольника, будут равны.
4. Основа и высота. Нужно знать длину основания треугольника, а также высоту этой геометрической фигуры.

Как нарисовать вписанный треугольник? Выберите круглый объект. Используйте предмет с круглым основанием. Выбор компакт-диска станет хорошим вариантом. Но можно взять и другой объект нужного размера. Для этого метода свойственно, что длина каждой стороны равносторонней геометрической фигуры с тремя углами будет равна размерам радиуса (половине диаметра) круга.

Как нарисовать треугольник, если используете компакт-диск? Представьте себе равносторонний треугольник, который вписывается в верхнюю правую часть компакт-диска. Надо начертить первую из сторон. Радиус круглого объекта — расстояние на полпути до получения желаемого результата. Удостоверьтесь, что линии нарисованы ровно.

С помощью линейки просто выполните измерения диаметра объекта и нарисуйте линию на половину длины. Если ее нет, поместите круглый объект на бумагу, затем тщательно проведите по окружности карандашом. Удалите объект — должен быть идеальный круг. Используйте прямой край, чтобы нарисовать линию через точный центр круга: точку, которая полностью равноудалена от любой точки по окружности круга.

Используйте круглый объект для создания дуги. Поместите объект по отрезку линии, с краем круга, расположенным на одном конце линии. Для обеспечения точности убедитесь, что линия проходит четко через центр круга. Используйте карандаш, чтобы начертить дугу — это четверть пути по окружности.

Начертите еще одну дугу. Теперь сдвиньте круглый объект так, чтобы край касался другого конца сегмента линии.

Подведем итоги

Как начертить треугольник?

Построение различных треугольников — обязательный элемент школьного курса геометрии. У многих это задание вызывает страх. Но на самом деле, все довольно просто. Далее в статье описано, как начертить треугольник любого типа с помощью циркуля и линейки.

Треугольники бывают

• разносторонние;
• равнобедренные;
• равносторонние;
• прямоугольные;
• тупоугольные;
• остроугольные;
• вписанные в окружность;
• описанные вокруг окружности.

Построение равностороннего треугольника

Равносторонним называется треугольник, у которого все стороны равны. Из всех видов треугольников, начертить равносторонний проще всего.

1. С помощью линейки начертите одну из сторон, заданной длины.
2. Измерьте ее длину с помощью циркуля.
3. Поместите острие циркуля в один из концов отрезка и проведите окружность.
4. Переставьте острие в другой конец отрезка и проведите окружность.
5. У нас получилось 2 точки пересечения окружностей. Соединяя любую из них с краями отрезка, мы получаем равносторонний треугольник.

Построение равнобедренного треугольника

Данный тип треугольников можно построить по основанию и боковым сторонам.

Равнобедренным называется треугольник, у которого две стороны равны. Для того чтобы начертить равнобедренный треугольник по данным параметрам, необходимо выполнить следующие действия:

1. С помощью линейки откладываем отрезок, равный по длине основанию. Обозначаем его буквами АС.
2. Циркулем измеряем необходимую длину боковой стороны.
3. Рисуем из точки А, а затем из точки С, окружности, радиус которых равен длине боковой стороны.
4. Получаем две точки пересечения. Соединив одну из них с точками А и С, получаем необходимый треугольник.

Построение прямоугольного треугольника

Треугольник, у которого один угол прямой, называют прямоугольным. Если нам даны катет и гипотенуза, начертить прямоугольный треугольник не составит труда. Его можно построить по катету и гипотенузе.

Построение тупоугольного треугольника по углу и двум прилегающим сторонам

Если один из углов треугольника тупой (больше 90 градусов), его называют тупоугольным. Чтобы начертить по указанным параметрам тупоугольный треугольник необходимо сделать следующее:

1. С помощью линейки откладываем отрезок, равный по длине одной из сторон треугольника. Обозначим его буквами А и D.
2. Если в задании уже нарисован угол, и вам необходимо начертить такой же, то на его изображении отложить два отрезка, оба конца которых лежат в вершине угла, а длина равняется указанным сторонам. Соедините полученные точки. У нас получился искомый треугольник.
3. Чтобы его перенести на свой чертеж, вам необходимо измерить длину третьей стороны.

Построение остроугольного треугольника

Остроугольный треугольник (все углы меньше 90 градусов) строится по тому же принципу.

1. Нарисуйте две окружности. Центр одной из них лежит в точке D, а радиус равен длине третьей стороны, а у второй центр находится в точке А, а радиус равен длине указанной в задании стороны.
2. Соедините одну из точек пересечения окружности с точками А и D. Искомый треугольник построен.

Вписанный треугольник

Для того чтобы начертить треугольник в окружности, нужно помнить теорему, в которой говорится, что центр описанной окружности лежит на пересечении серединных перпендикуляров:

У тупоугольного треугольника центр описанной окружности лежит за пределами треугольника, а у прямоугольного — на середине гипотенузы.

Чертим описанный треугольник

Описанный треугольник — это треугольник, в центре которого нарисована окружность, касающаяся всех его сторон. Центр вписанной окружности лежит на пересечении биссектрис. Для их построения необходимо:

Построение вписанного в окружность правильного шестиуголь­ника. Построение шестиугольника основано на том, что сторона его равна радиусу описанной окружности. Поэтому для построения доста­точно разделить окружность на шесть равных частей и соединить най­денные точки между собой (фиг. 60, а).

Правильный шестиугольник можно построить, пользуясь рейсшиной и угольником 30X60°. Для выполнения этого построения принимаем горизонтальный диаметр окружности за биссектрису углов 1 и 4 (фиг. 60, б), строим стороны 1 -6, 4-3, 4-5 и 7-2, после чего прово­дим стороны 5-6 и 3-2.

Построение вписанного в окружность равностороннего треуголь­ника . Вершины такого треугольника можно построить с помощью циркуля и угольника с углами в 30 и 60° или только одного цир­куля.

Рассмотрим два способа построения вписанного в окружность рав­ностороннего треугольника.

Первый способ (фиг. 61,a) основан на том, что все три угла треугольника 7, 2, 3 содержат по 60°, а вертикальная прямая, прове­дённая через точку 7, является одновременно высотой и биссектрисой угла 1. Так как угол 0-1-2 равен 30°, то для нахождения стороны

1-2 достаточно построить по точке 1 и стороне 0-1 угол в 30°. Для этого устанавливаем рейсшину и угольник так, как это показано на фигуре, проводим линию 1-2, которая будет одной из сторон искомого треугольника. Чтобы построить сторону 2-3, устанавливаем рейсшину в положение, показанное штриховыми линиями, и через точку 2 прово­дим прямую, которая определит третью вершину треугольника.

Второй способ основан на том, что,если построить правильный шестиугольник, вписанный в окружность, и затем соединить его вер­шины через одну, то получится равносторонний треугольник.

Для построения треугольника (фиг. 61, б) намечаем на диаметре вершину-точку 1 и проводим диаметральную линию 1-4. Далее из точки 4 радиусом, равным D/2, описываем дугу до пересечения с окруж­ностью в точках 3 и 2. Полученные точки будут двумя другими вер­шинами искомого треугольника.

Построение квадрата, вписанного в окружность . Это построение можно выполнить при помощи угольника и циркуля.

Первый способ основан на том, что диагонали квадрата пере­секаются в центре описанного круга и наклонены к его осям под углом 45°. Исходя из этого, устанавливаем рейсшину и угольник с углами 45° так, как это показано на фиг. 62, а, и отмечаем точки 1 и 3. Далее через эти точки проводим при помощи рейсшины горизонтальные сто­роны квадрата 4-1 и 3-2. Затем с помощью рейсшины по катету угольника проводим вертикальные стороны квадрата 1-2 и 4-3.

Второй способ основан на том, что вершины квадрата делят пополам дуги окружности, заключённые между концами диаметра (фиг. 62, б). Намечаем на концах двух взаимно перпендикулярных диа­метров точки А, В и С и из них радиусом у описываем дуги до вза­имного их пересечения.

Далее через точки пересечения дуг проводим вспомогательные пря­мые, отмеченные на фигуре сплошными линиями. Точки их пересече­ния с окружностью определят вершины 1 и 3; 4 и 2. Полученные таким образом вершины искомого квадрата соединяем последовательно между собою.

Построение вписанного в окружность правильного пятиугольника.

Чтобы вписать в окружность правильный пятиугольник (фиг. 63), про­изводим следующие построения.

Намечаем на окружности точку 1 и принимаем её за одну из вер­шин пятиугольника. Делим отрезок АО пополам. Для этого радиусом АО из точки А описываем дугу до пересечения с окружностью в точ­ках M и В. Соединив эти точки прямой, получим точку К, которую соединяем затем с точкой 1. Радиусом, равным отрезку A7, описываем из точки К дугу до пересечения с диаметральной линией АО в точке H. Соединив точку 1 с точкой H, получим сторону пятиугольника. Затем раствором циркуля, равным отрезку 1H, описав дугу из вершины 1 до пересечения с окружностью, найдём вершины 2 и 5. Сделав тем же раствором циркуля засечки из вершин 2 и 5, получим остальные вер­шины 3 и 4. Найденные точки последовательно соединяем между собой.

Построение правильного пятиугольника по данной его стороне.

Для построения правильного пятиугольника по данной его стороне (фиг. 64) делим отрезок AB на шесть равных частей. Из точек А и В радиусом AB описываем дуги, пересечение которых даст точку К. Через эту точку и деление 3 на прямой AB проводим вертикальную прямую.

Получим точку 1-вершину пятиугольника. Затем радиусом, равным АВ, из точки 1 описываем дугу до пересечения с дугами, ранее проведён­ными из точек А и В. Точки пересечения дуг определяют вершины пятиугольника 2 и 5. Найденные вершины соединяем последовательно между собой.

Построение вписанного в окружность правильного семиугольника.

Пусть дана окружность диаметра D; нужно вписать в неё правильный семиугольник (фиг. 65). Делим вертикальный диаметр окружности на семь равных частей. Из точки 7 радиу­сом, равным диаметру окружности D, описываем дугу до пересечения с про­должением горизонтального диаметра в точке F. Точку F назовём полюсом многоугольника. Приняв точку VII за одну из вершин семиугольника, прово­дим из полюса F через чётные деления вертикального диаметра лучи, пересече­ние которых с окружностью определят вершины VI, V и IV семиугольника. Для получения вершин / — // — /// из точек IV, V и VI проводим до пересечения с окружностью горизонтальные прямые. Найденные вершины соединяем после­довательно между собой. Семиугольник может быть построен путём проведе­ния лучей из полюса F и через нечётные деления вертикального диаметра.

Приведённый способ годен для построения правильных многоуголь­ников с любым числом сторон.

Деление окружности на любое число равных частей можно произ­водить также, пользуясь данными табл. 2, в которой приведены коэф­фициенты, дающие возможность определять размеры сторон правильных вписанных многоугольников.

Сегодня мы расскажем вам, как легко прослыть художником среди своих друзей или показать девушке, какой ты весь разносторонний (о, они это любят!). Итак начнем!

Нам понадобится: 50 грамм для храбрости, 2 карандаша (один жесткий, другой мягкий), лист бумаги, линейка и ластик. Да начнется магия!

Шаг 1.

Рисуем обычный треугольник – он не должен являть собой венец геометрической мысли: просто соедини три линии.

Шаг 2.

Теперь нарисуй внутри линии, прямо как у нас. Старайся сделаить их одной ширины, ты ж не рукожоп, как мы!

Шаг 3.

Нарисовал? Молодец! Теперь нарисуй еще, как мы показали. Мы знаем, ты устал, но скоро все закончится.

Шаг 4.

Спили вершины треугольника как на рисунке.

Шаг 5.

Теперь обведи все линии, которые выделили мы, жирным карандашом, пером или гелевой ручкой. Или маркером. Или фломастером. Может надо бутерброд забацать?

Шаг 6.

Сотри все ненужное. Мы близко к цели, видишь?

Шаг 7.

Тут мы обратились к богам Олимпа и они нарисовали нам тени. Ты рисуй сам.

Шаг 8.

Теперь можно вырезать наше творение лезвием или ножницами и ломать хрупкие разумы своих друзей. Этот треугольник входит в число фигур, которые геометрически не имеют право на существование или по по-другому “несуществующие фигуры”.

Надеемся, тебе понравилось, ибо мы старались и крали этот урок рисования несуществующего треугольника поэтапно. И теперь тебе лучше нарисовать героев

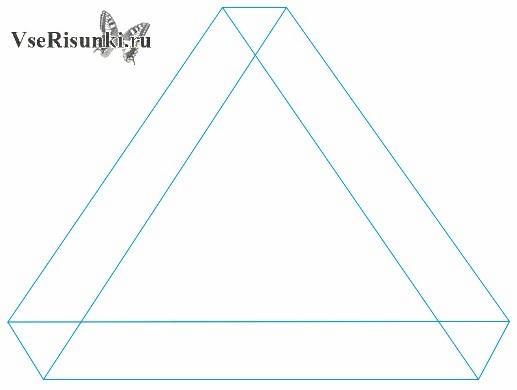

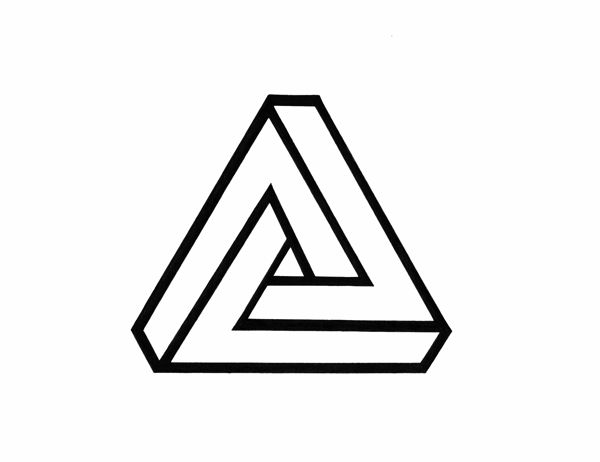

Нарисуем треугольник 3D с оптической иллюзией поэтапно.

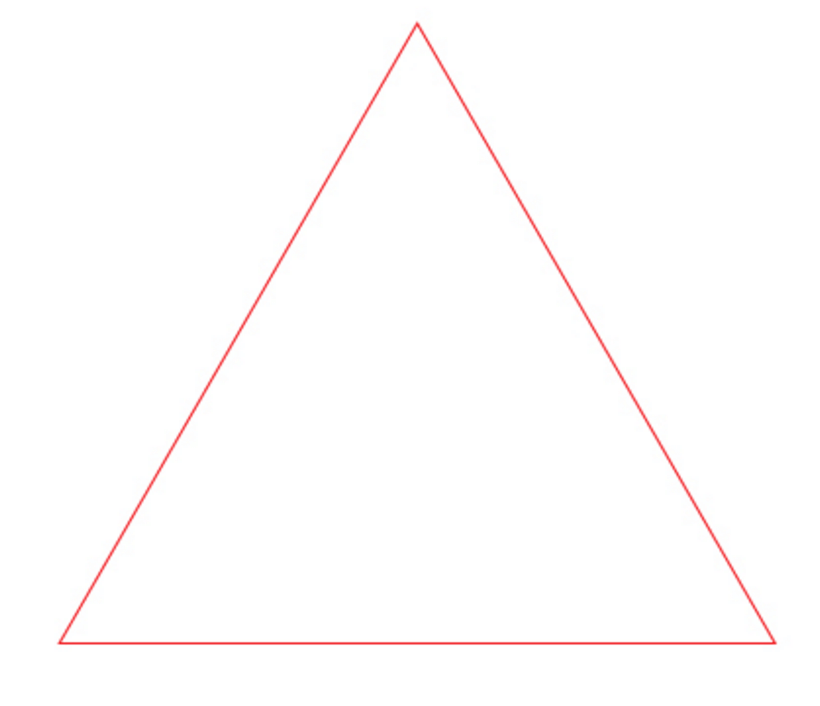

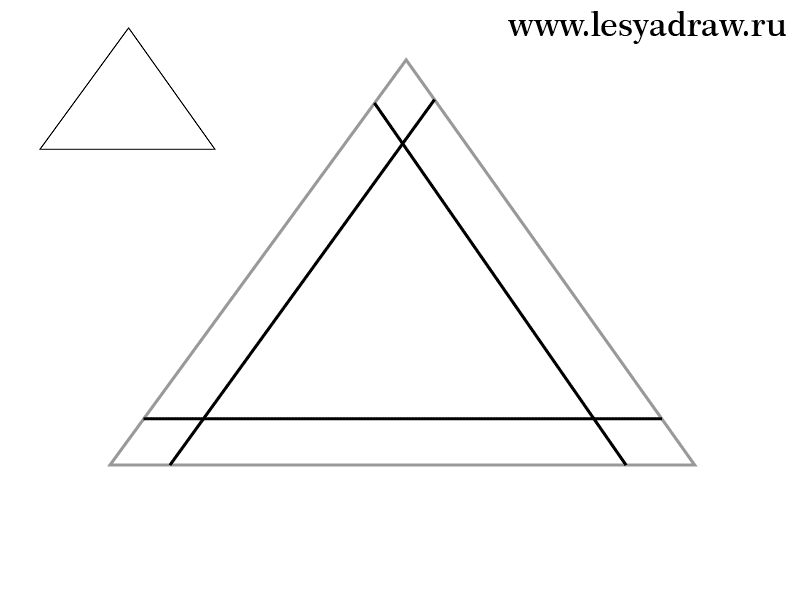

Сначала рисуем обыкновенный равносторонний треугольник карандашом. Внутри него, параллельно каждой из сторон, проводим по линии на равном расстоянии так, что внутри треугольника получается еще один треугольник.

Вновь проводим параллельные линии, отступив на то же расстояние и рисуя еще один меньший треугольник внутри первых двух.

Жирно проводим контур по периметру сторон большого треугольника, обводя его стороны, но срезая острые углы.

Проводим еще один контур из двух прямых, повторяющих одну сторону среднего и одну сторону меньшего треугольников внутри большого, как показано на рисунке.

Проводим еще по контуру, — две прямые, повторяя стороны треугольников, как на рисунке.

И еще раз делаем те же действия, с другими сторонами, — обводим жирным контуром две прямые, как на рисунке.

Лишние линии убираем. Вот получился 3D треугольник, пока не закрашенный.

Заштриховываем стороны треугольника, придавая изображению объемность. Рисунок готов, треугольник 3D иллюзия .

Посмотрим видео, как рисовать оптическую иллюзию треугольник 3D.

Нарисовать треугольную иллюзию несложно, особенно если есть пошаговая инструкция. Понадобится карандаш, бумага и желательно линейка, с ней будет аккуратнее рисунок. По шагам повторить все действия, а потом затенить с помощью растушевки нужные места.

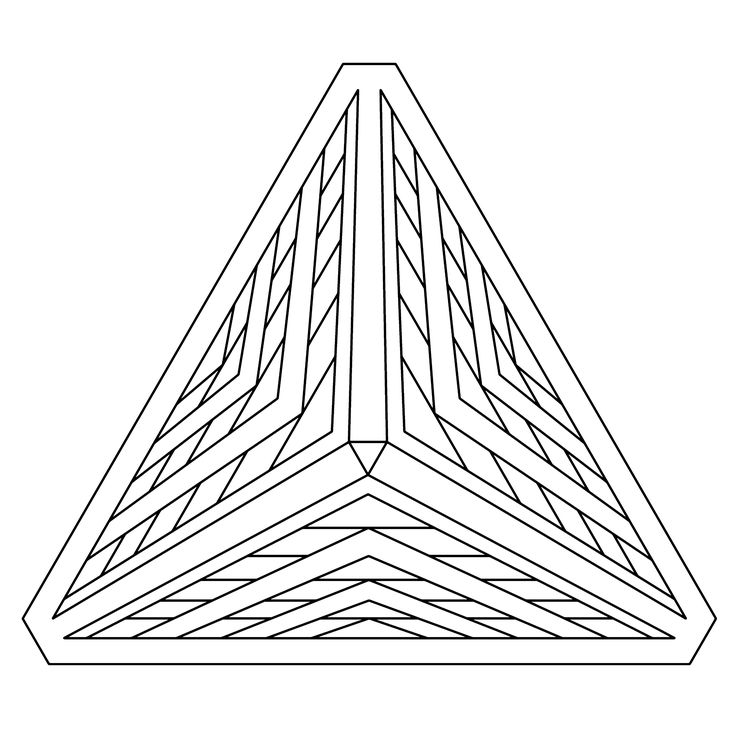

Как нарисовать треугольник … Да, при этом не простой, а очень сложный с множеством треугольников внутри. Чтобы все его грани проглядывались, а на бумаге он выглядел реалистичным и четким.

Для этого нам потребуется:

• карандаш,
• стерка,
• лист бумаги,
• пошаговая интсрукция.

Процесс рисования:

• сперва изобразить треугольник,
• затем все его грани, начиная с внешней,
• заштриховать участки свето-тени, чтобы придать объем фигуре,
• при необходимости разукрасить объект.

Получается необычайная фигура с множеством завихрений. Смотрится немного завораживающе, так как разум пытается продлить все линии и уловить суть.

Видео-инструкция, как нарисовать треугольник на бумаге:

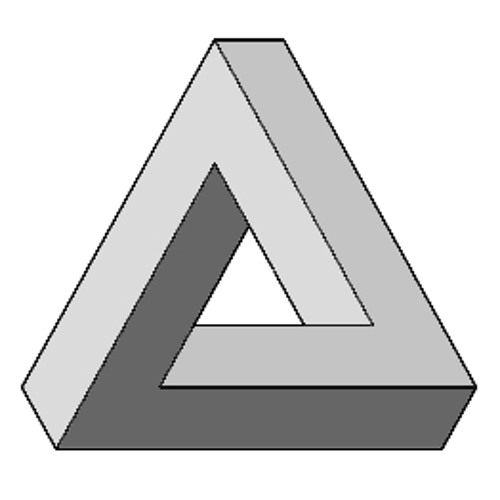

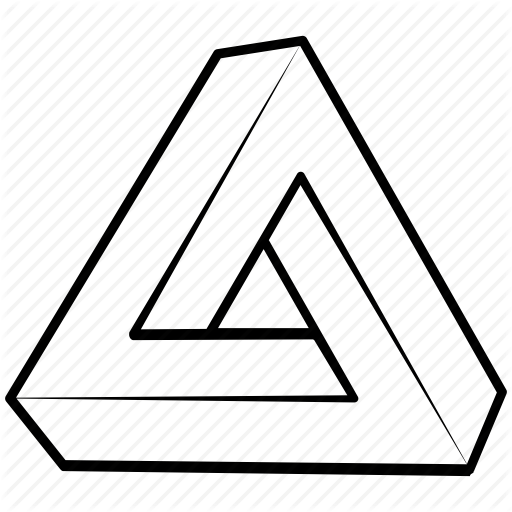

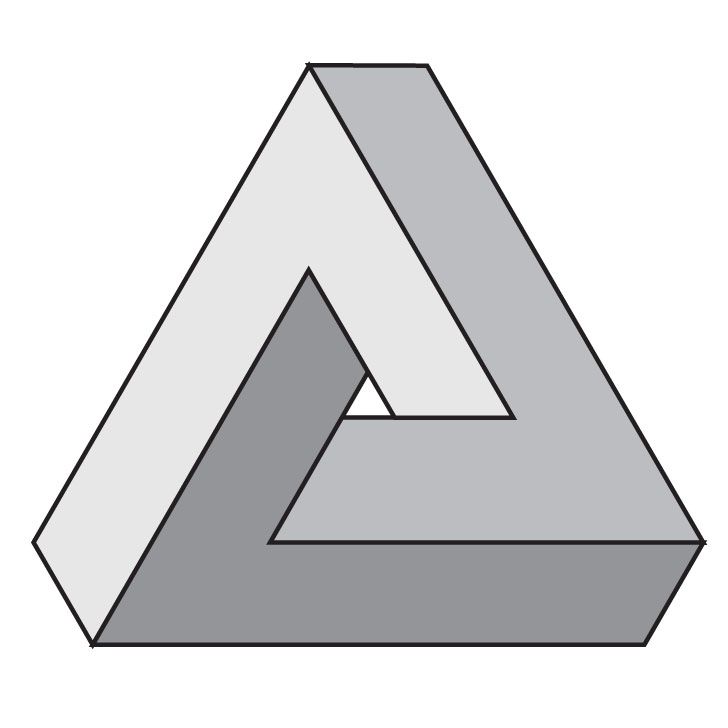

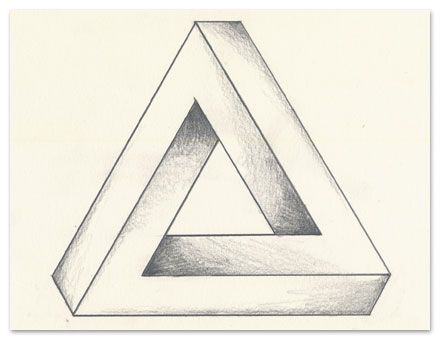

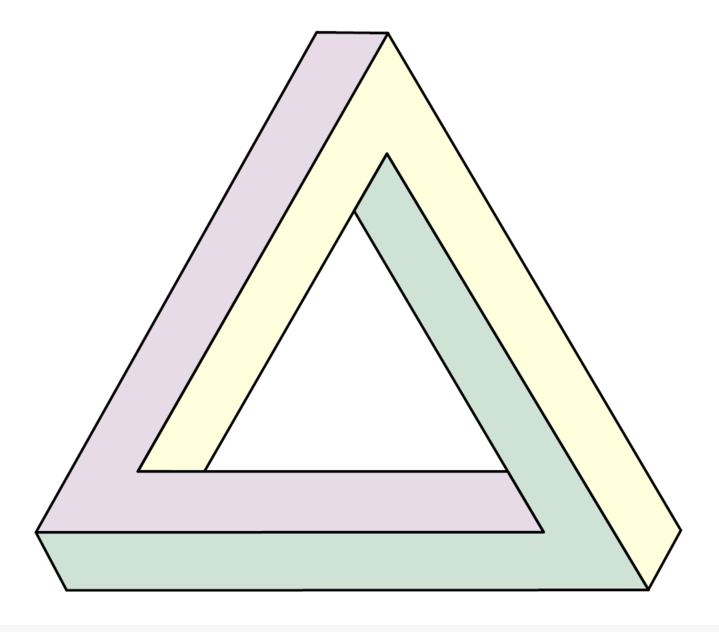

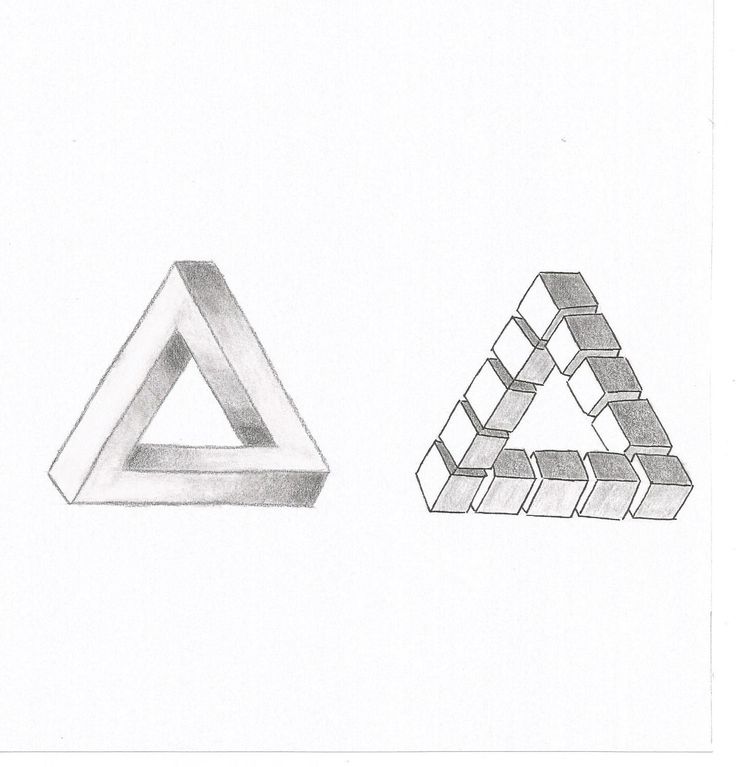

Треугольник Пенроуза или невозможные фигуры. Был придуман в 1953 году художником Оскаром Реутерсвардом. Первый треугольник был сделан из кубиков.

Уникальность этого объекта в том, что посмотрев на прямые палки под определнным углом можно четко увидеть треугольник. Как например вот на этом памятнике.

Как начертить объемный прямоугольник

Содержание

• 0.1 Основные геометрические фигуры:
• 0.2 Упражнения
• 1 Или дневник начинающего художника
• 2 Способы построения изометрической проекции плоских фигур, геометрических тел и деталей

Все предметы и фигуры размещены в пространстве. Даже в простом рисунке стоит понимать совсем неразные предметы, а все, что находится на нем, и все, что мы хотим изобразить. Стоит рассматривать это как один поток форм и линий, белого и черного цвета, света и тени.

Рисунок нужно воспринимать как пространство на бумаге, где существует плоскость и пропорции всех находящихся предметов, свет и тень, которая направляется по форме предмета.

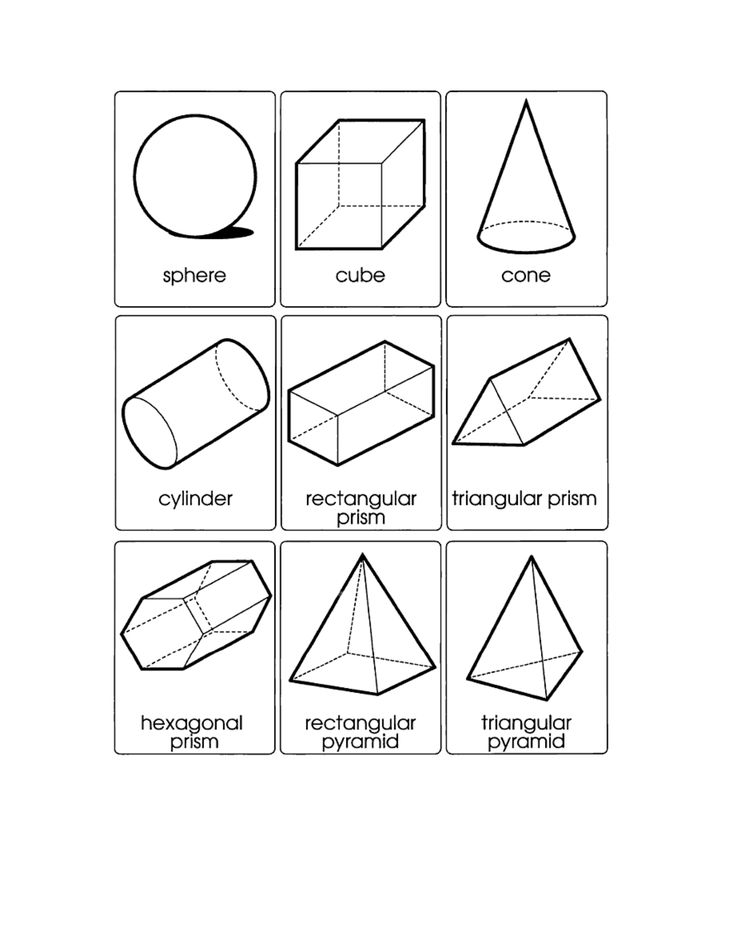

Основные геометрические фигуры:

Двухмерные плоские фигуры

Трехмерные фигуры, у которых есть объем

Абсолютно все предметы в основе своего построения имеют эти фигуры.

Куб — фигура, основой которой является трехмерное изображение в пространственном соотношении листа. В кубе есть все геометрические параметры, такие как: вертикальность, горизонтальность и глубина. В самом кубе заложено понятие рисунка в целом.

Для начала понимания рисунка, мы поработаем именно с ним. При помощи образно-логических построений, мы с вами будем развивать мышление за счет аналитики формы. Для большего понимания и анализа рисунка есть несколько упражнений.

Упражнения

Садимся за мольберт, берем большой лист бумаги, можно недорогой, или вообще кусок обоев (в этом упражнении бумага особо значения не имеет). Рисуем квадрат, естественно пытаемся сделать так, чтобы его стороны были ровными, а линии прямыми.

Итак, — мы видим обычный квадрат, совсем неинтересный и не впечатляющий, но это только в данный момент…

Делаем из квадрата куб карандашом: прорисовываем линии от граней примерно с углом 45 градусов. Дорисовываем заднюю часть и… у нас получается кубик. Но снова никакого пространства у нас в листе мы не видим. Свободно можно попутать ближайшие и дальние грани. Сейчас это просто несколько линий на бумаге.

Чтобы нам чувствовать пространство, нужно придать рисунку плавности. То есть сделать так, чтобы нам было ясно, где передняя часть рисунка, а где задняя.

Сторону куба, находящуюся ближе к нам, нужно выделить, сделать четче и передать активнее. Берем свой карандаш и наведем жирным тоном передние грани. Сейчас мы уже можем увидеть, где ближняя сторона, а где сторона находится дальше от нас.

Вот таким способом мы передали пространство, чтобы добиться желаемого результата. Но это далеко не все. Сейчас важно правильно передать плавность, чтобы получить объемность в рисунке.

Представляем вашему вниманию небольшой видеоурок на тему оптических иллюзий.

Или дневник начинающего художника

Продолжаю рассказывать об упражнениях, улучшающих навык рисования, в данном случае геометрических фигур. Будем тренироваться рисовать их двухмерное отображение, трехмерное отображение и затенение фигур. Итак, Упражнения для рисования. Часть 2. Приступим.

Но прежде, чем приступить к упражнениям, напоминаю, что есть первая часть упражнений, посвященная линиям и штрихам.

Двумерные фигуры

Круг. Сначала будет сложно нарисовать ровный красивый круг, поэтому поможем себе с помощью циркуля. Легкой линией нарисуем окружность и обведем ее. Один раз, потом еще, запоминаем характер движения и пытаемся воспроизвести. Можно помогать себе проставив несколько точек для начала. Со временем, если выполнять это упражнение, круги будут получаться все лучше и краше. 🙂

Треугольник. Пробуем нарисовать равносторонний треугольник. Опять же, чтобы себе помочь для начала можем нарисовать окружность с помощью циркуля и уже в нее вписать нашу фигуру. Но потом обязательно пробуем нарисовать самостоятельно.

Квадрат. Да, сложно с первого раза нарисовать все стороны одинаковыми и все углы 90 градусов. Поэтому, чтобы запомнить правильную форму используем линейку. Потом рисуем по точкам, а потом самостоятельно, без вспомогательных инструментов.

После квадрата рисуем ромб, то есть тот же квадрат, но повернутый на 45 градусов.

Рисуем 5-конечную звезду, рисуем не отрывая карандаш от бумаги. Для первого раза можно воспользоваться циркулем и вписать звезду в окружность, чтобы добиться симметрии.

Шестиконечная звезда. Рисуется как 2 равносторонних треугольника.

Восьмиконечная звезда. Рисуется как 2 квадрата.

Яйцо. Это овал, который на одном конце уже, чем на другом.

Полумесяц. Эту фигуру нарисовать не так просто, как может показаться на первый взгляд. Сначала попробуйте нарисовать его самостоятельно, а потом уже при помощи циркуля, помня, что месяц это фактически часть двух пересекающихся окружностей.

Трехмерные фигуры

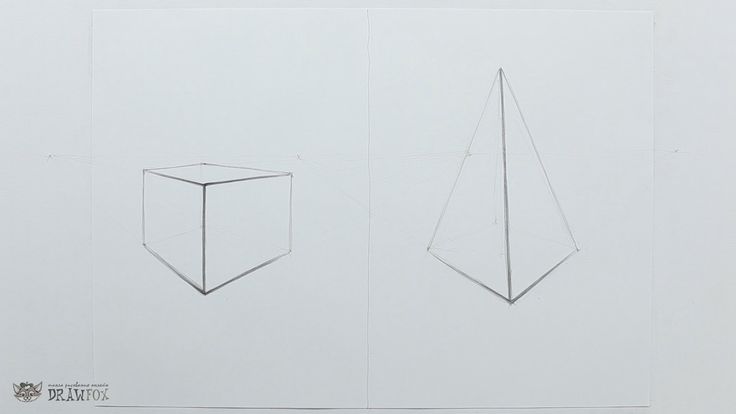

Переходим к трехмерным фигурам. Начнем с куба. Рисуем квадрат, потом еще один квадрат чуть выше и правее, соединяем углы ровными линиями. Получаем прозрачный куб. Теперь попробуем нарисовать тот же куб, но уже без видимых линий внутри.

Теперь рисуем куб в другом ракурсе. Для этого сначала рисуем плоский параллелограмм в форме ромба, опускаем них перпендикуляры и рисуем такую же фигуру в основании. И такой же куб, но без видимых линий.

Теперь попробуем нарисовать цилиндр в разных ракурсах. Первый цилиндр будет прозрачный, рисуем овал, опускаем вертикали вниз и рисуем овал-основание. Затем рисуем цилиндр с невидимой нижней внутренней гранью и цилиндр с невидимой верхней внутренней гранью.

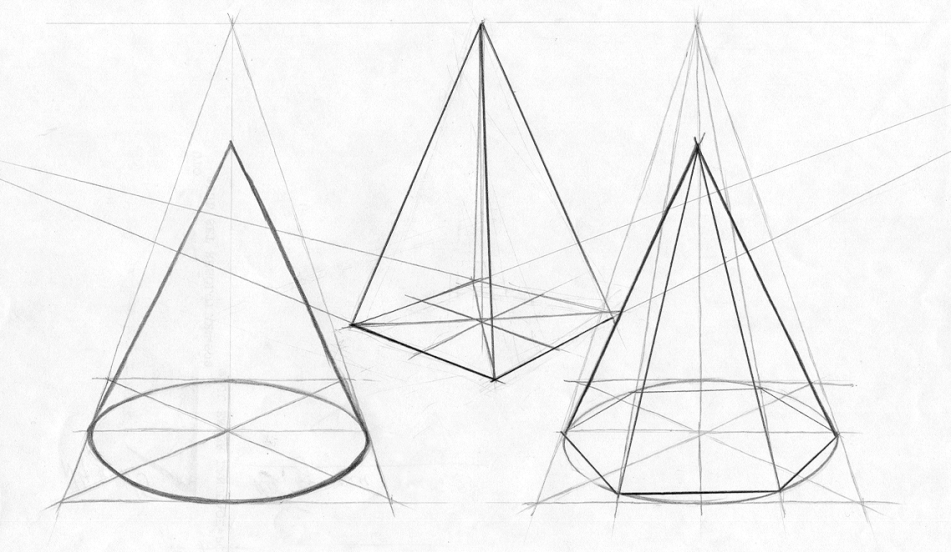

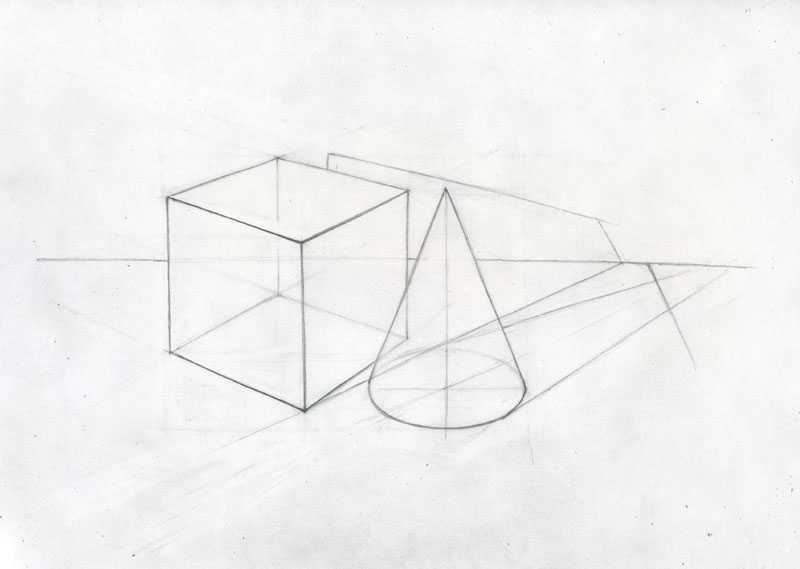

И завершаем этот цикл фигур рисованием конуса в разных ракурсах.

Трехмерные фигуры и тени

Рисуем круг. Намечаем легкой штриховкой тень в левом нижнем углу. Тень должна быть в форме полумесяца. Далее добавляем тона в тень при помощи большего нажима на карандаш, затеняем от центра к краю по принципу от светлого к темному, при этом у границы круга оставляем небольшой участок более светлой тени, это рефлекс. Дальше затеняем падающую тень, чем дальше от основания шара, тем светлее. Тень находится с противоположной от источника света стороны. То есть в нашем случае источник света находится в верхнем правом углу.

Теперь затеняем куб. В данном случае свет также находится в верхнем правом углу, а значит самая темная тень будет с противоположной стороны, сверху тени не будет, а правая видимая грань будет иметь более светлый тон. Соответственно с этим и наносим штриховку.

По такому же принципу затеняем стороны на кубе и конусе, важно следить за формой объекта и тем, как на него ложится свет. И падающая тень также должна соответствовать форме объекта.

И еще, в упражнениях для затенения используется диагональная штриховка, но я бы советовала пробовать в дальнейшем штриховать по форме объекта, тогда объект будет более объемный. Но штриховка по форме, да и вообще штриховка — тема довольно обширная, я уже начала ее изучать и скажу, что без тренировки рук и ровного быстрого штриха тут никуда, так что даже если делать только то, что я уже выложила, делать регулярно, то рисунки неизбежно будут становиться все лучше.

Способы построения изометрической проекции плоских фигур, геометрических тел и деталей

Для выполнения изометрической проекции любой детали не­обходимо знать правила построения изометрических проекций плоских и объемных геометрических фигур.

Правила построения изометрических проекций геометриче­ских фигур. Построение любой плоской фигуры следует начи­нать с проведения осей изометрических проекций.

При построении изометрической проекции квадрата (рис. 109) из точки О по аксонометрическим осям откладывают в обе сто­роны половину длины стороны квадрата. Через полученные за­сечки проводят прямые, параллельные осям.

При построении изометрической проекции треугольника (рис. 110) по оси X от точки 0 в обе стороны откладывают отрезки, равные половине стороны треугольника. По оси У от точки О откладывают высоту треугольника. Соединяют полученные за­сечки отрезками прямых.

Рис. 109. Прямоугольная и изометрические проекции квадрата

Рис. 110. Прямоугольная и изометрические проекции треугольника

При построении изометрической проекции шестиугольника (рис. 111) из точки О по одной из осей откладывают (в обе сторо­ны) радиус описанной окружности, а по другой — H/2. Через полученные засечки проводят прямые, параллельные одной из осей, и на них откладывают длину стороны шестиугольника. Со­единяют полученные засечки отрезками прямых.

Рис. 111. Прямоугольная и изометрические проекции шестиугольника

Рис. 112. Прямоугольная и изометрические проекции круга

При построении изометрической проекции круга (рис. 112) из точки О по осям координат откладывают отрезки, равные его радиусу. Через полученные засечки проводят прямые, парал­лельные осям, получая аксонометрическую проекцию квадрата. Из вершин 1, 3 проводят дуги CD и KL радиусом 3С. Соединяют точки 2 с 4, 3 с С и 3 с D. В пересечениях прямых получаются центры а и б малых дуг, проведя которые получают овал, заме­няющий аксонометрическую проекцию круга.

Используя описанные построения, можно выполнить аксоно­метрические проекции простых геометрических тел (табл. 10).

10. Изометрические проекции простых геометрических тел

Способы построения изометрической проекции детали:

1. Способ построения изометрической проекции детали от формообразующей грани используется для деталей, форма кото­рых имеет плоскую грань, называемую формообразующей; ши­рина (толщина) детали на всем протяжении одинакова, на боко­вых поверхностях отсутствуют пазы, отверстия и другие элемен­ты. Последовательность построения изометрической проекции заключается в следующем:

1) построение осей изометрической проекции;

2) построение изометрической проекции формообразующей грани;

3) построение проекций остальных граней посредством изо­бражения ребер модели;

Рис. 113. Построение изометрической проекции детали, начиная от фор­мообразующей грани

4) обводка изометрической проекции (рис. 113).

1. Способ построения изометрической проекции на основе по­следовательного удаления объемов используется в тех случаях, когда отображаемая форма получена в результате удаления из исходной формы каких-либо объемов (рис. 114).
2. Способ построения изометрической проекции на основе по­следовательного приращения (добавления) объемов применяется для выполнения изометрического изображения детали, форма которой получена из нескольких объемов, соединенных опреде­ленным образом друг с другом (рис. 115).
3. Комбинированный способ построения изометрической про­екции. Изометрическую проекцию детали, форма которой полу­чена в результате сочетания различных способов формообразо­вания, выполняют, используя комбинированный способ построе­ния (рис. 116).

Аксонометрическую проекцию детали можно выполнять с изображением (рис. 117, а) и без изображения (рис. 117, б) неви­димых частей формы.

Рис. 114. Построение изометрической проекции детали на основе последовательного удаления объемов

Рис. 115 Построение изометрической проекции детали на основе последовательного приращения объемов

Рис. 116. Использование комбинированного способа построения изометрической проекции детали

Рис. 117. Варианты изображения изометрических проекций детали: а — с изображением невидимых частей;
б — без изображения невидимых частей

Как правильно рисовать геометрические фигуры.

Этот урок входит в состав начального комплекса заданий в . С рисования геометрических фигур начинается знакомство с основными законами и правилами академического рисунка.

Для постановки выбирается одна, две или три геометрические фигуры, например, куб, цилиндр или гипсовая ваза с простым сечением. Предметы изображаются на белой предметной плоскости, на светлом фоне. Акцент делается на изображении фигуры, исключая проработку окружающего пространства. Освещение устанавливается сверху и слева от предметов для наглядного строения классических объемов и большей разницей между светом и тенью, что на первых этапах обучения имеет большое значение для анализа формы и передачи тональных градаций на листе.

Цель рисования геометрических фигур.

• Научиться компоновать предметы на листе;
• Освоить базовые навыки построения и формообразования предметов на плоскости;
• Получить представление о перспективном расположении, сокращении линии горизонта;
• Приобрести навыки работы карандашом, класть штрих по форме, использовать тона и полутона, грамотно передавать расположения планов.

Для работы с последующими заданиями программы, пригодятся все используемые здесь приемы и техники. Главным итогом этого задания, безусловно, является умение располагать предметы в пространстве. Ваш рисунок станет отражением пространства на листе, где все подчинено неизменным законам композиции и расположению светотени на предметах.

Примеры рисунков простых геометрических форм, выполненных учениками нашей школы.

Это основное и важное задание, где на простом примере, без нагромождения предметов и тонов, ясно демонстрируются конструкция и принципы построения ключевой формы, которая лежит в основе большинства вещей — куб. Эта простая геометрическая фигура содержит в себе основу для создания любого предмета.

Работы выполнены .

Научившись правильно строить и изображать углы, грани и плоскости кубика, точно изображать перспективное сокращение, верно определять точки схода, моделировать штрихом объем и тени, вы сможете интуитивно представлять конструкции и объемы любых предметов. Не просто так в основе трехмерного моделирования сложнейших конструкций всегда находиться куб, как база для создания любой последующей формы. А для рисования куб — это воплощение трехмерного изображения; при рисовании его на листе линиями показывается вертикаль как высота, горизонталь как ширина и третья линия как глубина, которая раскрывает пространство, делая предмет объемным.

Сложно переоценить важность этого задания. Пусть не отталкивает простота постановки, так как в ней содержится фундаментальный принцип создания художественных произведений: от простого к сложному.

Все предметы и фигуры размещены в пространстве. Даже в простом рисунке стоит понимать совсем неразные предметы, а все, что находится на нем, и все, что мы хотим изобразить. Стоит рассматривать это как один поток форм и линий, белого и черного цвета, света и тени.

Рисунок нужно воспринимать как пространство на бумаге, где существует плоскость и пропорции всех находящихся предметов, свет и тень, которая направляется по форме предмета.

Основные геометрические фигуры:

Двухмерные плоские фигуры

Трехмерные фигуры, у которых есть объем

Абсолютно все предметы в основе своего построения имеют эти фигуры.

Куб — фигура, основой которой является трехмерное изображение в пространственном соотношении листа. В кубе есть все геометрические параметры, такие как: вертикальность, горизонтальность и глубина . В самом кубе заложено понятие рисунка в целом.

Для начала понимания рисунка, мы поработаем именно с ним. При помощи образно-логических построений, мы с вами будем развивать мышление за счет аналитики формы . Для большего понимания и анализа рисунка есть несколько упражнений.

Упражнения

Садимся за мольберт, берем большой лист бумаги, можно недорогой, или вообще кусок обоев (в этом упражнении бумага особо значения не имеет) . Рисуем квадрат, естественно пытаемся сделать так, чтобы его стороны были ровными, а линии прямыми.

Итак, — мы видим обычный квадрат, совсем неинтересный и не впечатляющий, но это только в данный момент…

Делаем из квадрата куб карандашом: прорисовываем линии от граней примерно с углом 45 градусов . Дорисовываем заднюю часть и… у нас получается кубик. Но снова никакого пространства у нас в листе мы не видим. Свободно можно попутать ближайшие и дальние грани. Сейчас это просто несколько линий на бумаге.

Чтобы нам чувствовать пространство, нужно придать рисунку плавности . То есть сделать так, чтобы нам было ясно, где передняя часть рисунка, а где задняя.

Сторону куба, находящуюся ближе к нам, нужно выделить, сделать четче и передать активнее. Берем свой карандаш и наведем жирным тоном передние грани. Сейчас мы уже можем увидеть, где ближняя сторона, а где сторона находится дальше от нас.

Вот таким способом мы передали пространство, чтобы добиться желаемого результата. Но это далеко не все. Сейчас важно правильно передать плавность, чтобы получить объемность в рисунке .

Представляем вашему вниманию небольшой видеоурок на тему оптических иллюзий.

Объемные рисунки 3d — это новое направление в уличной живописи (граффити). Потрясающие воображение фантастические иллюзии под ногами, стирающие грань между изображением и реальностью. Неудивительно, что это современное искусство так быстро приобрело широкий круг поклонников. Оно популярно не только среди изумленных наблюдателей, но и среди начинающих художников-любителей, каждый из которых, наверное, задавался вопросом: 3d рисунки. Здесь стоит запомнить первое важное правило — даже самые впечатляющие шедевры 3d живописи появлялись сначала на бумаге, и только после этого обретали свое место на городских улицах.

Чтобы научиться создавать изображения объемных фигур на плоской поверхности, пригодятся знания из школьной программы по наглядной геометрии, и поможет эта статья, из которой вы узнаете, как рисовать 3d рисунки на двух видах поверхности: на бумаге и на асфальте.

1.Берем обычный лист бумаги, НВ-карандаш, ластик. На листе рисуем для начала самые простые например, пусть это будут треугольник, круг и квадрат. Теперь, вспоминая уроки геометрии (проецируя рисунки в трех осях координат), превращаем эти фигуры в геометрические тела: конус, сферу и куб соответственно.

2. Второе правило, которое нужно усвоить для того, чтобы понять, как рисовать 3d рисунки — это игра света и тени. Ведь в первую очередь тень, отбрасываемая фигурой, делает эту фигуру визуально объемной. Теперь, используя второе правило, выбираем сторону, откуда будет падать свет на наши нарисованные предметы. И, исходя из этого, начинаем их затенять, помня, что та сторона фигуры, которая находится ближе к предполагаемому источнику света, будет более светлой, чем противоположная. В процессе затенения продвигаемся от темной стороны к светлой. Если вы решите направить источник света спереди от рисунка, тогда оставляйте середину предмета светлой, постепенно, равномерно затеняя фигуру к контурам. После этого рисуем отбрасывание теней. Тени от фигур всегда будут падать с противоположной от света стороны.

3. Освоив эти первые уроки и уяснив, на примере простых объемных фигур, вы постепенно перейдете к созданию более серьезных и сложных трехмерных изображений. И можно будет уже пробовать разбавлять цветом черно-белые рисунки.

4. Научившись технике и овладев необходимыми навыками трехмерного рисования, вы без труда разберетесь, на других поверхностях. Для этого используйте цветные мелки и аэрозольные краски. Подготовленный эскиз на бумаге лучше всего разбить сеткой на небольшие равные квадраты. Так будет удобнее срисовывать, и сетка позволит максимально точно перенести изображение с бумаги на асфальт.

Есть еще несколько хитростей, которые следует запомнить, чтобы понять, как рисовать 3d рисунки на асфальте:

Место под рисунок должно быть как можно более ровным и подготовленным (тщательно расчищенным от возможного мелкого мусора).

Работать над изображением лучше всего в пасмурную или облачную погоду.

И еще, т. к. вам придется растирать мел пальцами (для закрепления), вооружитесь заранее полиэтиленовыми пакетами для защиты подушечек пальцев от истирания.

В процессе работы над рисунком продвигаться нужно сверху вниз. Стоит избегать прорисовывания четких ровных контуров, а цвет фона вашего рисунка должен по возможности совпадать с цветом дорожного покрытия, на котором вы будете работать.

Очень важно также угадать с размерами занимаемой площади, т. к. 3d рисунки имеют вытянутые пропорции и внушительные масштабы. И, конечно, не надо забывать, что изображение будет казаться трехмерным лишь с одной заданной вами позиции.

Итак, теперь вы знаете, как рисовать 3d рисунки на бумаге и асфальте, а нам остается лишь пожелать вам удачи в этом интересном деле!

Очень легко, но это далеко не так. Чтобы изобразить объем и тень, необходимо умение и аккуратность в работе. Рассмотрим, как нарисовать цилиндр карандашом.

Первый вариант

Вариантов рисования карандашом много, разберем поэтапно один из них. Для работы потребуется карандаш, желательно средней мягкости, ластик и лист белой бумаги, можно взять формат А4.

Ход работы:

1. Нарисуйте две параллельные линии. Сверху и внизу соедините отрезки овалами. Так как это урок рисования, то никаких линеек не используйте, старайтесь сразу ставить руку, чтобы в будущем было легче рисовать различные предметы.
2. Сделайте две перпендикулярные линии в верхнем овале, а из середины проведите линию вниз.
3. Снизу также прорисуйте две линии.
4. Обведите контур более ярко и переходите к выполнению тени.
5. Выбираем правую сторону для более темного оттенка, с левой стороны цилиндр останется белым. Наносить тень надо аккуратно, растушевывая карандаш. Оттенок должен сменяться очень плавно.
6. Прорисовываем тень от цилиндра. Так как справа у нас темнее, то изображаем ее спереди.
7. Точной длины нет, поскольку в разное время суток длина тени от предметов неодинакова.
8. В данном случае берем около трети высоты цилиндра. Прорисовываем два параллельных диагональных отрезка и соединяем их вершины.
9. Закрашиваем тень.

Работа готова. Это один из самых простых вариантов, так как мы не использовали перспективы и изобразили только один цилиндр.

Второй вариант

В данном мастер-классе мы рассмотрим, как нарисовать цилиндр карандашом уже на более профессиональном уровне, так что если вы неуверены в своих силах, лучше не браться за работу. А также такая техника графики не подходит для маленьких детей.

Для работы вам потребуются:

• бумага, причем для начинающих художников лучше приобрести специальную среднезернистую, на которой значительно приятней рисовать;
• несколько карандашей с разной степенью твердости;
• ластик;
• палочка, чтобы растирать штриховку (можно просто свернуть бумагу в конус и растирать ею).

Совет перед началом творчества: создавать набросок толстыми штрихами, так как их в дальнейшем легче стереть.

Переходим к самой работе, как нарисовать цилиндр поэтапно:

1. Размечаем лист бумаги. Это необходимо, чтобы правильно определить местоположение фигуры.
2. Делаем разметку. Для этого прорисовываем две вертикальные линии от руки, слегка нажимая на карандаш. Затем две горизонтальные — сверху и снизу, чтобы соединить прямоугольник.
3. Следом рисуем пару эллипсов (снизу и сверху) — это основание цилиндра. Чтобы сделать их правильной формы, следует от центра верхней и нижней линии отметить в обе стороны по две точки на одинаковом расстоянии, а затем рисовать фигуру.
4. Переходим к тонированию. Предположим, что источник освещения располагается сверху справа. И, отталкиваясь от этого, будем прорисовывать самые яркие и темные места.
5. Самым темным у нас будет передняя сторона, чуть левее центра. Теперь переходим к штрихованию, желательно, чтобы штрихи повторяли форму предмета.
6. Осталось прорисовать тень от цилиндра, сделаем ее небольшой и в виде конуса зеркально отраженного от цилиндра.

Работа готова. Чтобы скрыть яркость штриховки, берем палочку для затирания или бумагу и плавно проходим небольшими движениями по листу, пока не добьемся нужного эффекта.

Лучше всего оттачивать свое мастерство, прорисовывая реальный объект, поэтому разумнее взять какой-либо предмет для основы. В форме цилиндра много вещей вокруг вас, например, стакан.

Несколько цилиндров

Теперь рассмотрим, как нарисовать цилиндр карандашом с тенью, если мы хотим отобразить сразу несколько объектов.

Поэтапное рисование:

1. Нарисуйте две опорные точки.
2. Отступите вниз определенное расстояние и нарисуйте эллипс.
3. Теперь проведите две вертикальные линии вверх и там тоже прорисуйте эллипс.
4. Сотрите лишнюю нижнюю линию, у вас получится своеобразная кастрюлька.
5. Теперь сзади фигуры поставьте две параллельные точки.
6. Нарисуйте эллипс и от него две линии вниз, причем одну линию только до первой фигуры, а вторую до нужной длины.
7. Проведите нижнюю изогнутую линию, чтобы закрыть вторую фигуру.
8. Таким же образом нарисуйте третий цилиндр с другой стороны.
9. Теперь прорисовываем тень. Она будет справа, так что на всех фигурах более плотной штриховкой закрашиваем правую часть.
10. Небольшими штрихами в виде прямоугольника от начала изогнутой линии нарисуйте на поверхности тень от предметов.

Ваша работа готова. Мы рассмотрели, как нарисовать цилиндр с тенью, с несколькими элементами на картине.

По такому же принципу можно рисовать много башенок на свое усмотрение, главное, не использовать линейку и не заходить на первые фигуры, чтобы получилась работа объемной.

Рисуем цилиндр на столе

Теперь рассмотрим, как нарисовать цилиндр с окружением. Чтобы правильно все нарисовать, возьмите реальный предмет и поставьте на стол. А свет отрегулируйте так, чтобы тень красиво падала на стол, при этом не была слишком короткой или длинной.

Самый аккуратный рисунок можно сделать на планшете, натянув на него лист бумаги. Подходящий размер этого устройства 30 на 40 см.

Переходим к самому процессу создания рисунка:

1. Определитесь с расположением фигуры и прорисуйте «невидимые линии» для будущего цилиндра.
2. Постройте цилиндр, вначале нарисовав две параллельные линии, потом эллипс сверху и снизу.
3. «Невидимые линии» также потребуются для правильного расположения света и тени. Прорисуйте невидимые грани на лицевой стороне цилиндра, чтобы вы понимали, какие зоны будут темнее, а какие светлее.
4. Штриховку выполняете по форме фигуры, небольшими линиями, чтобы потом легче было размазывать штрихи.
5. Заполняете заранее нарисованную тень. Она должна быть темнее.
6. Теперь необходимо прорисовать плоскость стола и задней стены. Причем задняя стенка будет темнее стола, но светлее, чем основная тень от фигуры.

Таким образом, очень аккуратно и не спеша можно нарисовать объемную фигуру. Необязательно, чтобы это был цилиндр, можно взять шар или куб.

Как нарисовать композицию с несколькими предметами

Чтобы тренироваться в своем мастерстве, используйте сразу несколько фигур. Для начала хорошо подойдет куб, а сверху на него поставьте цилиндр. Отрегулируйте свет, чтобы тень красиво падала на стол, и приступайте к рисованию.

Как нарисовать цилиндр и куб карандашом:

1. Так как снизу у нас будет куб, то вначале рисуем его на листе бумаги. Чтобы правильно его прорисовать, сначала нарисуйте передний квадрат, а потом линии по диагонали, чтобы придать объем. Соедините сзади линии, затем сотрите лишние грани.
2. Теперь рисуем цилиндр. Процесс его воссоздания ничем не отличится от предыдущих вариантов, так как куб — это тоже ровная плоскость.
3. Когда вы расположите фигуры, сотрите лишние грани.
4. Переходим к теням. Поскольку у нас в прорисовке находится пирамида, то и общая тень у них будет одна в форме башни.
5. Прорисуйте передние тени на фигурах согласно тому, как у вас падает свет.
6. Закончите работы задней стенкой и столом.

Такие композиции можно делать самыми разнообразными в зависимости от вашего желания. После того как вы овладеете мастерством рисования геометрических фигур, то сможете рисовать более сложные предметы или композиции.

1. Чтобы понять, как нарисовать цилиндр правильно, лучше брать за основу реальный предмет, заранее отрегулировав освещение.
2. Удобнее рисовать на планшете, так как лист не будет скользить.
3. Используйте карандаши с разной степенью жесткости.
4. Не спешите при выполнении элементов, а если что-то не получается, не бойтесь начинать сначала.

Рисование геометрических фигур многим может показаться скучным занятием, но на самом деле это базовое упражнение для всех художников. Именно геометрические фигуры помогут разобраться с перспективой, объемом, правильностью формы и композицией. Так что если вы решили заняться академическим рисунком или изобразительным искусством в целом, вам обязательно надо научиться тому, как нарисовать цилиндр, шар, куб, тетраэдр и другие фигуры.

Базовый рисунок цилиндра

Карандаш — это основной инструмент художника. Так что вначале надо научиться тому, как нарисовать карандашом. Ведь именно карандашный набросок является основой для большинства других техник.

Для удобства наметим вертикальную ось, а также две горизонтальных — для верхнего и нижнего овала. Длина верхнего и нижнего овала должна быть одинаковой. Что до ширины, у нижнего она должна быть больше.

На следующем этапе сотрем оси, оставив только основные линии.

Потом наведем контур маркером. Делать это надо аккуратно, чтобы линии были максимально ровными и плавными.

Теперь займемся светом и тенью. Это самый главный этап, ведь именно за счет света и тени появляется объем. Также важно обозначить падающую тень.

Все, мы справились с задачей. Для того, чтобы лучше разобраться и набраться опыта, можно попытаться изобразить и другие геометрические тела: куб, шар, пирамиду и т. д.

Темный цилиндр с бликом

Классическим вариантом изображения геометрических тел является их построение по осям — вертикальным и горизонтальным. Но можно воспользоваться и другим способом — мы опишем его, когда будем учиться тому, как нарисовать цилиндр поэтапно.

Вначале рисуем два овала — верхний и нижний. Обратите внимание — верхний овал более узкий, чем нижний.

Потом соединяем овалы двумя параллельными линиями.

На следующем этапе надо убрать все вспомогательные линии.

Теперь поработаем с тенями. Важно обозначить блик, света, полутени тени и рефлекс (более светлый участок после самого темного участка). Также добавляем падающую тень в стороне, противоположной по направлению к источнику света.

Два цилиндра с тенью

Для того чтобы понять, насколько важна падающая тень в изображении геометрических фигур, давайте разберемся, как нарисовать цилиндр с тенью — легкой и насыщенной.

Вначале обозначим основную форму двух цилиндров. Они будут достаточно низкими.

Потом наведем контуры более насыщенно — для этого отлично подойдет мягкий карандаш.

Начнем прорабатывать тени на левой фигуре. Штриховка должна быть достаточно легкой.

Затем наметим тени на левой фигуре они здесь будут гораздо глубже, насыщенные. Не стоит давить на карандаш — лучше взять помягче.

Все, теперь наше геометрическое тело готово.

Черно-белый цилиндр

Научиться тому, как нарисовать объемный цилиндр и другие фигуры — это основы, без которых начинающему художнику не обойтись. Так что давайте разберемся с этим вопросом.

Как и раньше, начнем с двух овалов — для основания и вершины. Длина должна быть одинаковой, а ширина — отличаться в пользу нижнего, это связано с их положением относительно линии горизонта.

После этого соединим их боковыми линиями. Они должны быть строго параллельны.

how to draw a 3d triangle

Upload

For You

Following

silveroner5

Artiste, Illustrateur, NFT

impossible triangle #3dchallenge #3d #3ddrawing #trending #учебники #смешно #рисование #рисунок #hungary #draw #foryoupage #foryou #amazing #fyp #trend

920 лайков, 14 комментариев. Видео TikTok от Artiste, Illustrateur, NFT (@silveroner5): «невозможный треугольник #3dchallenge #3d #3ddrawing #trending #tutorials #funny #drawing #dessin #hungary #draw #foryoupage #foryou #amazing #fyp #trend». Что вы знаете о любви.

17,7 тыс. просмотров|

What You Know Bout Love — Pop Smoke

daily.art.drawing

DAILY ART DRAWING

Учебник 3d треугольник #art #artist #foryou #3d #drawing3d

TikTok видео от DAILY ART DRAWING (@daily.art.drawing): «Учебник 3d треугольник #art #dist #foryou рисунок 3д». Учебное пособие Менгамбарский треугольник 3D. суара асли — бг ридх арт.

39,9 тыс. просмотров|

suara asli — bg ridh art — DAILY ART DRAWING

tiktok.family.forms

tiktok.

Я выложу через час может быть, но я сейчас болен🤧 #artist #3D #fypシ

Видео TikTok от tiktok.family.forms (@tiktok.family.forms): «Может, через час выложу, но сейчас я болен🤧# художник#3D#fypシ». Узнайте, как нарисовать трехмерный треугольник, но лучше | Сначала нарисуйте простой треугольник и постарайтесь, чтобы стороны были ровными | После нарисуйте короткие линии в точках треугольника | …. оригинальный звук.

775 просмотров|

оригинальный звук — tiktok.family.forms

pokegemz1

pokegemz

Следуйте этому простому уроку, чтобы нарисовать треугольник в 3D-арте Видео TikTok от Pokegemz (@pokegemz1): «Следуйте этому простому руководству, чтобы нарисовать этот трехмерный арт-треугольник #art #artist #tiktokart #3D #arttrick #illusion». Иллюзия трехмерного художественного трюка Полное руководство. Веном.

35,6 тыс. просмотров|

Веном — Тик Токер

outsidethelinz

Outsidethelinz

Tangle tutorial striping with 8 sections 3d ✍️🥰 #fyp #foryoupage #outsidethelinz #tangletime #anxietyrelief #zentangle #striping #tanglestriping #tutorial #drawtutorial #3ddrawing #viral #3ddrawingtutorial #illusion #illusiondrawing #Stripes #learnwithtiktok #learnfromme #stepbystep #micron #PEN # 9000. #благодарность #дышать

9,1 тыс. лайков, 145 комментариев. Видео TikTok от Outsidethelinz (@outsidethelinz): «Учебное пособие по Tangle с чередованием 8 секций 3d ✍️🥰 #fyp #foryoupage #outsidethelinz #tangletime #anxietyrelief #zentangle #striping #tanglestriping #tutorial #drawtutorial #3ddrawing #viral #3ddrawingtutorial #illusion #illusiondrawing # полоски #learnwithtiktok #learnfromme #stepbystep #micron #pen #pencil #tortillon #shading #древесный уголь #zentangleart #забота о себе #благодарность #дышите». оригинальный звук.

116,4 тыс. просмотров|

original sound — Outsidethelinz

amtutodraw

≈anghel mario≈

I challenge you to do it too🫣 #3D #drawing #tutorial #drawingtutorial #artistsoftiktok #art #graphic #illustration #artist #tiktok #fyp #foryou #pencil #draw #Easyway #ForBeginners #Foryoupage #viral #triangle #trianglechallenge #Challenge

Tiktok Video от ≈Anghel Mario≈ (@Amtraw) 🫣 #3D #рисование #туториал #рисованиетуториал #artistsoftiktok #art #графика #иллюстрация #художник #tiktok #fyp #foryou #pencil #draw #easyway #forbeginners #foryoupage #viral #triangle #trianglechallenge #challenge». самый сладкий пирог.

9632 просмотра|

сладкий пирог — ✿

akisang4

Аки Цанг

как рисовать треугольники в 3d сторонах

TikTok видео от Аки Цанга (@akisang4): «как рисовать треугольники в 3d сторонах». Как рисовать треугольники в 3d сторонах. оригинальный звук.

3004 просмотра|

original sound — Aki Tsang

quickmake

Messiass

Простой 3d треугольник #triangle #drawings #shapes #lines #3d #foryoupage

Видео TikTok от Messiass (@quickmake): «Простой 3d треугольник #треугольник #рисунки #фигуры #линии #3d #foryoupage». Geometry Dash (Возвращение в нужное русло).

2485 просмотров|

Geometry Dash (Back On Track) — CFC.

НАРИСОВАТЬ 3D ТРЕУГОЛЬНИК https://youtu.be/_7E471h5yrg». оригинальный звук — Курт Энкобейн.

591 просмотр|

оригинальный звук — Kurt Encobain — Art Ni Kurt

Учебные пособия по кубам, пирамидам, цилиндрам и многому другому

Если вы хотите, чтобы ваши рисунки буквально выскакивали из страницы, вам нужно освоить трехмерные формы. Создание многомерной формы с помощью бумаги и карандаша — это простой навык, но он также является важной основой для реалистичного рисования. Как только вы узнаете, как это сделать, вы сможете применять свои знания бесконечными способами.

Для рисования в 3D не нужны никакие специальные инструменты ( Получите отличный видеоурок по 3D рисованию здесь! ). Я использую стандартные карандаш и бумагу, но вы можете попробовать ручки, цветные карандаши, мелки — все, что вас вдохновляет.

Советы по рисованию трехмерных фигур

• Прямые линии — это ключ к успеху, поэтому всегда используйте линейку. Пригодятся линейки, но подойдет что-нибудь плоское и прочное.
• Помните об углах линий. Кубы, например, требуют параллельных линий, чтобы придать им форму, в то время как конусы могут иметь множество углов. Сравните углы, поднеся карандаш к линиям. Если они совпадают, вы, вероятно, в порядке. Если вы хотите получить действительно техническую информацию, вы можете использовать транспортир.
• Когда возможно, рисуйте карандашом, чтобы получить правильные углы и линии. Помните, что ластики — ваши друзья.

1. Как рисовать трехмерные треугольники

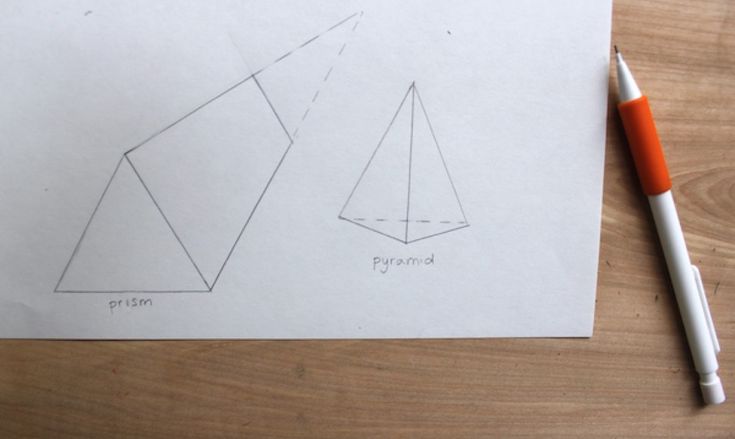

Существует два типа: призмы (вверху слева) и пирамиды (вверху справа).

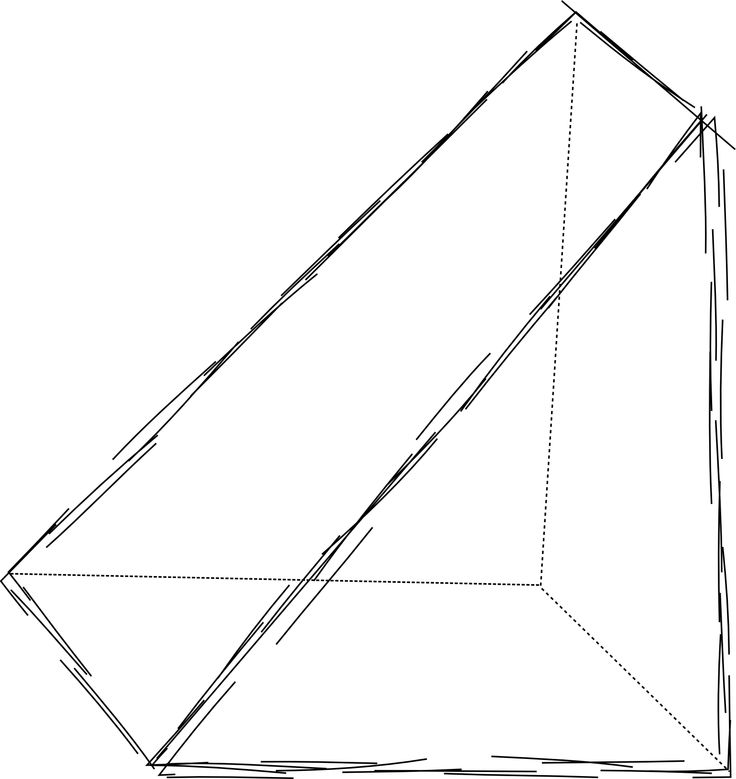

1. Рисуя призму, начните с простого плоского треугольника и небольшой точка горизонта сбоку (неважно с какой стороны). Место, где вы размещаете точку горизонта, определяет длину и угол вашей призмы.

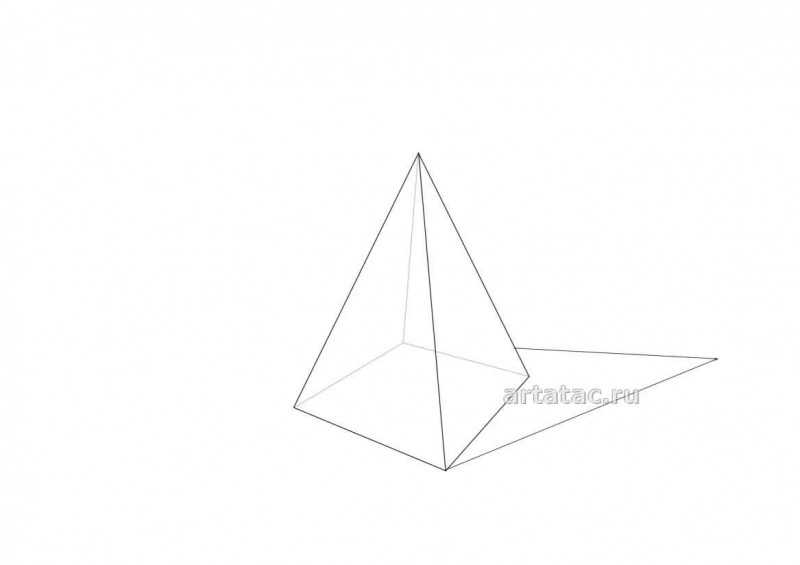

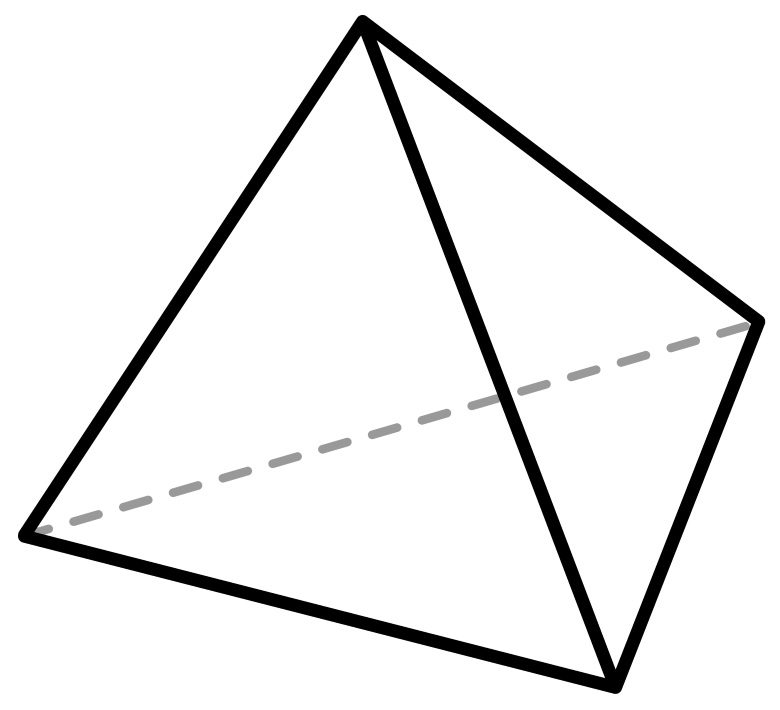

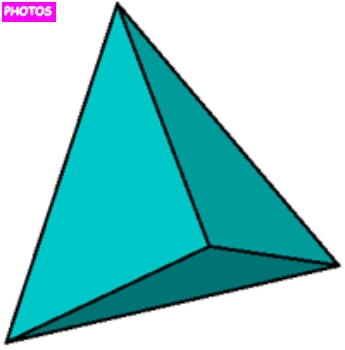

Чтобы создать пирамиду, вам нужно провести три линии. В центре должна быть прямая линия. Из верхней части прямой линии нарисуйте две угловые линии одинаковой длины. Ничего страшного, если углы не совсем идентичны.

2. Придайте призме трехмерный вид, нарисовав две линии: одну от верхнего угла и одну от нижнего угла треугольника, ближе к точке горизонта. Слегка проведите линии до точки горизонта. Затем закройте призму единственной линией, угол которой равен ближайшей стороне треугольника. Сотрите линии, идущие к точке горизонта.

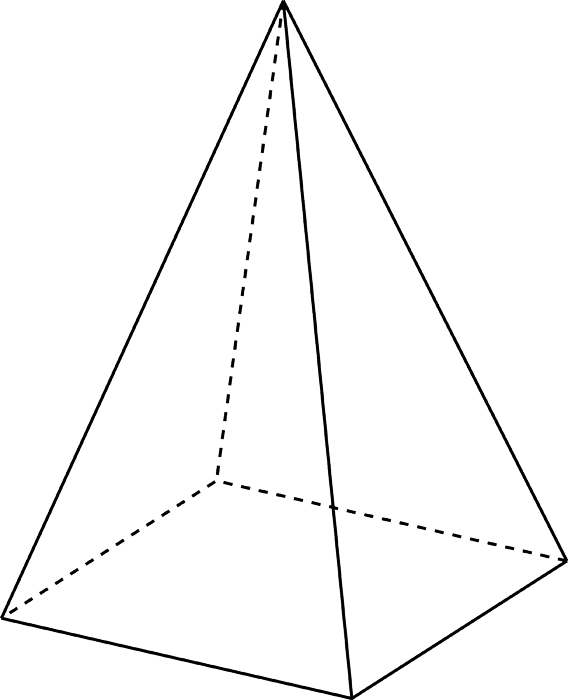

Для пирамиды вы закончите рисунок, соединив три линии внизу. Нарисуйте пунктирную горизонтальную линию, чтобы соединить две угловые линии. Затем используйте угловые линии, чтобы соединить каждую из двух других угловых линий с центральной линией.

2. Как рисовать кубики

Вы можете рисовать кубики разными способами; вот два.

1. Чтобы построить первый куб, нарисуйте два квадрата одинакового размера. Они должны перекрываться, но насколько это зависит от вас.

Нарисуйте второй куб так же, как пирамиду. На этот раз вы сделаете три параллельные вертикальные линии одинакового размера. Две крайние строки должны начинаться и заканчиваться в одной точке, а средняя должна быть смещена немного вниз по странице.

2. Теперь дело за соединением уголков. На первом кубе с помощью линейки нарисуйте наклонные линии, чтобы они совпадали с соответствующими гранями. Таким образом, вы соедините правый нижний угол первого квадрата с правым нижним углом второго квадрата. Повторите это во всех четырех углах.

Для второго куба соедините верхние точки трех линий наклонными линиями; повторить с нижними точками. Нарисуйте точку прямо над центральной линией — расстояние между вершиной центральной линии и точкой должно быть примерно равно длине центральной линии. Соедините вершины двух внешних линий с точкой угловыми линиями.

3. Как нарисовать цилиндр

1. Начните с овала. Не беспокойтесь, если у вас не получится нарисовать идеально сразу — мне приходилось переделывать свой много раз. Вместо этого вы также можете обвести плоский предмет овальной формы.

2. Опустив овал, нарисуйте две прямые перпендикулярные линии с обоих концов. Эти линии могут быть сколь угодно длинными и идти в любом направлении.

3. Соедините прямые линии изогнутой линией, имитирующей округлость овала.

Совет. Чтобы убедиться, что нижняя и верхняя части цилиндра совпадают, попробуйте перевернуть бумагу вверх дном. Это изменит вашу точку зрения, и любые несоответствия выявятся.

4. Как нарисовать сферу

Сферу можно нарисовать множеством способов, от простых до очень сложных. Как бы вы ни хотели бросить себе вызов, рисунок сферы всегда будет начинаться с простого круга. Нарисуйте одну от руки или обведите трафарет или предмет домашнего обихода.

Простая сфера

Сфера выглядит лучше всего, когда она затенена, но вы также можете сделать ее трехмерной, нарисовав контурные линии сверху вниз. Убедитесь, что кривые повторяют кривые круга, с меньшим преувеличением по мере приближения к середине.

Более сложная сфера

Хотя рисование реалистичной сферы заслуживает отдельного урока, я хочу показать вам один быстрый и простой способ сделать это с помощью затенения. Этот метод выглядит более реалистично, чем простая сфера выше, но он также намного быстрее, чем рисование очень детализированной сферы.

Если вы хотите попробовать простое затенение, попробуйте градиент от светлого к темному по всей сфере, как в примере выше. Кажется, что свет падает слева, поэтому самая светлая точка находится слева от сферы, а самая темная — справа. Видите, как он выглядит более сферическим?

5. Как нарисовать конус

Конус представляет собой нечто среднее между цилиндром и пирамидой. Итак, давайте возьмем то, что мы знаем из обеих форм.

1. Начните с горизонтального овала. Это не должно быть идеально.

2. Чтобы закончить, нарисуйте две стороны треугольника. Линия для каждой стороны должна начинаться с любого края овала, а две линии должны встречаться посередине над центром овала.

Рисование других трехмерных фигур

Какую бы фигуру вы ни рисовали, не забывайте проверять углы и делать прямые линии. Вот как я оживил фигуру керамического многоугольника.

1. Начав с линейки, я смог нарисовать контур фигуры.

2. Я нарисовал внутреннюю часть фигуры, чтобы передать ее многомерность. Сравнение ракурсов — от самого объекта — помогло мне при рисовании. Однако мне все же пришлось вернуться и исправить некоторые строки.

3. Чтобы придать фигуре еще больше присутствия, я заштриховал ее части в зависимости от угла падения света. Это передает различные плоскости поверхности и чувство формы. Затенение — сложная тема, и определенно стоит потратить время, чтобы узнать о ней больше.

Потратьте несколько минут, чтобы попрактиковаться в 3D-навыках в любое время и в любом месте, и попытайтесь имитировать объекты, которые вы видите везде, куда бы вы ни пошли. Скоро ваши рисунки будут (почти) выскакивать из вашего альбома для рисования, и вы будете на пути к рисованию практически всего, что только можете себе представить.

Моделирование определенных форм, объектов и строительных элементов в 3D

Чтобы создать 3D-модель в SketchUp, вы постоянно переключаетесь между инструментами рисования, видами, компонентами и организационными инструментами. В этой статье вы найдете несколько примеров, иллюстрирующих способы совместного использования этих инструментов для моделирования определенной формы или объекта.

Примеры иллюстрируют несколько различных приложений для создания 3D-моделей в SketchUp: деревообработка, моделирование деталей или абстрактных объектов и создание зданий. Примеры расположены в произвольном порядке от простого к сложному.

Содержание

1. Чертеж стула
2. Рисование чаши, купола или сферы
3. Создание конуса
4. Создание пирамидальной шатровой крыши
5. Моделирование здания по контуру
6. Создание многогранника

Рисование стула

В следующем видео вы видите три способа рисования 3D модели стула. В первых двух примерах вы видите два метода создания одного и того же стула:

• Вычитание: Вытягивание прямоугольника до высоты стула. Затем используйте инструмент Толкать/Тянуть (), чтобы вырезать фигуру стула.
• Добавка: Начните с моделирования сиденья стула. Затем выдавите спину и ноги с помощью инструмента Push/Pull.

В третьем примере показано, как создать более подробную и сложную модель, используя компоненты для упрощения моделирования ножек стула и перекладин на спинке стула.

Совет: Вы можете использовать советы и методы, показанные в этих примерах стульев, для создания любых других сложных 3D-моделей.

Рисование чаши, купола или сферы

В этом примере рассматривается один из способов рисования чаши и применение техники создания чаши к куполу или сфере.

В двух словах, чтобы создать чашу, вы рисуете круг на плоскости земли и профиль формы чаши прямо над кругом. Затем вы используете инструмент «Следуй за мной», чтобы превратить контур в чашу, следуя за исходным кругом на плоскости земли.

Вот как работает этот процесс, шаг за шагом:

1. С помощью инструмента Окружность () нарисуйте окружность на плоскости земли. Эти шаги будут проще, если вы начнете с исходной точки осей рисования. Размер этого круга не имеет значения.
2. Наведите курсор мыши на исходную точку так, чтобы курсор привязался к исходной точке, а затем переместите курсор вверх по синей оси.
3. Начиная с синей оси, нарисуйте круг, перпендикулярный кругу на плоскости земли (то есть привязанный к красной или зеленой оси). Чтобы стимулировать вывод, вращайтесь так, чтобы зеленая или красная ось проходила примерно слева направо вдоль экрана. Если инструмент «Круг» не остается в зеленом или красном направлении выведения, нажмите и удерживайте кнопку Shift 9.Клавиша 0003 для блокировки вывода. Радиус этого второго круга представляет собой внешний радиус вашей чаши.
4. С помощью инструмента Смещение () создайте смещение этой второй окружности. Расстояние смещения представляет собой толщину чаши. Посмотрите на следующий рисунок, чтобы увидеть, как ваша модель выглядит на данный момент.

5. С помощью инструмента Линия () нарисуйте две линии: одну, которая делит внешний круг пополам, и другую, которая делит внутренний круг, созданный с помощью инструмента «Смещение».
6. Инструментом Ластик () сотрите верхнюю половину второго круга и поверхность, представляющую внутреннюю часть чаши. Когда вы закончите, у вас будет профиль чаши.
7. С помощью инструмента Select () выберите край круга на нулевой плоскости. Это путь, который будет использовать инструмент «Следуй за мной» для завершения чаши.
8. С помощью инструмента Follow Me () щелкните профиль чаши. Ваша чаша готова, и вы можете удалить круг на плане земли. На следующем рисунке показан профиль чаши слева и чаши справа.

Примечание: Почему вы должны провести две линии, чтобы разделить окружности смещения? Когда вы рисуете окружность с помощью инструмента «Окружность» (или кривую с помощью инструмента «Дуга», или кривую линию с помощью инструмента «От руки»), вы на самом деле рисуете круг (или дугу, или кривую), который состоит из нескольких сегментов, действовать как единое целое. Чтобы удалить часть сегмента окружности, дуги или кривой, необходимо разорвать непрерывность. Первая линия, которую вы рисуете, создает конечные точки, которые разбивают сегменты во внешнем круге, но не во внутреннем круге. Проведение второй линии через внутренний круг разбивает внутренний круг на две непрерывные линии.

Вы можете использовать те же шаги для создания купола, просто нарисовав свой профиль вверх ногами. Чтобы создать сферу, вам вообще не нужно модифицировать второй круг для создания профиля. Посмотрите следующее видео, чтобы узнать, как создать сферу.

Создание конуса

В SketchUp можно создать конус, изменив размер поверхности цилиндра или выдавив треугольник вдоль окружности с помощью инструмента «Следуй за мной».

Чтобы создать конус из цилиндра, выполните следующие действия:

1. С помощью инструмента Circle нарисуйте круг.
2. Используйте инструмент Push/Pull , чтобы выдавить круг в цилиндр.
3. Выберите инструмент Переместить ().
4. Щелкните по кардинальной точке на верхней кромке цилиндра, как показано слева на рисунке. Кардинальная точка выравнивается по красной или зеленой оси и действует как маркер изменения размера. Чтобы найти основную точку, наведите курсор инструмента «Перемещение» на край верхнего цилиндра; когда выделение края круга исчезает, это указывает на сторону света.
5. Переместите край к его центру, пока он не сожмется в острие конуса.
6. Щелкните в центре, чтобы завершить конус, как показано слева на рисунке.

Вот шаги для моделирования конуса путем выдавливания треугольника по круговой траектории:

1. Нарисуйте круг на плоскости основания. Вы обнаружите, что легче выровнять треугольник по центру круга, если начнете рисовать круг от начала осей.
2. С линией 9 Инструментом 0003 () нарисуйте треугольник, перпендикулярный окружности. (См. левое изображение на следующем рисунке.
3. С помощью инструмента Select () выберите грань круга.
4. Выберите инструмент Follow Me () и щелкните треугольную грань, которая почти мгновенно создаст конус (если на вашем компьютере достаточно памяти). Вы можете увидеть конус справа на следующем рисунке.

Создание пирамидальной шатровой крыши

В SketchUp можно легко нарисовать шатровую крышу, которая представляет собой простую пирамиду. В этом примере вы также видите, как добавить крышу к простому однокомнатному дому.

Чтобы нарисовать пирамиду (поднять пирамидальную шатровую крышу):

1. С помощью инструмента Прямоугольник () нарисуйте прямоугольник, достаточно большой, чтобы покрыть ваше здание. Чтобы создать настоящую пирамиду, создайте квадрат вместо прямоугольника. Механизм логического вывода SketchUp сообщает, является ли прямоугольник квадратом или золотым сечением.
2. С помощью инструмента Line () проведите диагональную линию от одного угла к противоположному углу.
3. Проведите еще одну диагональную линию из одного угла в другой. На рисунке вы видите, как линии создают X. В примере показаны лица в режиме рентгеновского снимка, чтобы вы могли видеть, как прямоугольник покрывает план этажа.

4. Выберите инструмент Переместить () и наведите указатель мыши на центральную точку, пока не отобразится зеленая точка вывода.
5. Щелкните центральную точку.
6. Переместите курсор в синем направлении (вверх), чтобы поднять крышу или пирамиду, как показано на рисунке. Если вам нужно заблокировать движение в синем направлении, нажмите клавишу со стрелкой вверх при перемещении курсора.
7. Когда ваша крыша или пирамида будут на нужной высоте, щелкните, чтобы завершить движение.

Совет: При создании модели дома или многоэтажного здания разделите стены и крышу или каждый этаж здания на отдельные группы. Таким образом, вы можете редактировать их по отдельности или скрыть крышу, чтобы заглянуть во внутренний план этажа. Подробнее о группах см. в разделе Организация модели.

Моделирование здания по контуру

В SketchUp проще всего начать создание 3D-модели здания с его контура. После того, как у вас есть посадочное место, вы можете разделить его и выдавить каждую секцию до нужной высоты.

Вот несколько советов по поиску контура здания:

• Если вы моделируете существующее здание, обведите контур здания с помощью инструментов рисования. Если здание не закрыто деревьями, вы можете найти аэрофотоснимок на Google Maps и проследить снимок. Из SketchUp вы можете захватывать изображения из Google и загружать их непосредственно в модель, как показано на следующем рисунке.
• Если у вас нет аэрофотосъемки существующего здания, которое вы хотите смоделировать, вам, возможно, придется попробовать старый способ: измерить внешний вид, чтобы создать контур, и нарисовать контур с нуля. Если буквальное измерение всего здания нецелесообразно, вы можете использовать такие приемы, как использование измерения одного кирпича для оценки общих размеров или фотографирование объекта или человека, длина которого вам известна. Дополнительные сведения см. в разделе Измерение углов и расстояний для точного моделирования.

Если вы можете начать с моментального снимка своего посадочного места, следующие шаги проведут вас через процесс отслеживания этого посадочного места. Сначала настройте вид снимка:

1. Выберите Camera > Standard Views > Top в строке меню.
2. Выберите Camera > Zoom Extent s, чтобы убедиться, что вы видите все в своем файле.
3. Используйте инструменты панорамирования и масштабирования, чтобы создать хороший вид на верхнюю часть здания, которое вы хотите смоделировать. Вы должны иметь возможность ясно видеть здание, чтобы проследить его след. Подробнее об использовании этих инструментов см. в разделе Просмотр модели.
4. Выберите View > Face Style > X-Ray в строке меню. В режиме рентгена вы можете видеть вид сверху на здание через грани, которые вы рисуете для создания контура.

После того, как вы настроите свой снимок, попробуйте методы, описанные в следующих шагах, чтобы проследить контур здания:

1. Установите оси чертежа в угол вашего здания. Дополнительные сведения см. в разделе Настройка осей рисования.
2. С помощью инструмента Прямоугольник () нарисуйте прямоугольник, определяющий часть вашего здания. Щелкните угол, а затем щелкните противоположный угол, чтобы нарисовать прямоугольник. Если схема вашего здания включает не-9Углы с углом 0 градусов, кривые или другие формы, которые вы не можете обвести с помощью инструмента «Прямоугольник», используйте любые другие инструменты рисования, которые вам нужны, чтобы обвести контур вашего здания.
3. Продолжайте рисовать прямоугольники (или линии и дуги), пока вся площадь здания не будет определена перекрывающимися или смежными прямоугольниками, как показано слева на следующем рисунке. Убедитесь, что нет никаких зазоров или отверстий; если есть, заполните их большим количеством прямоугольников.
4. С помощью инструмента Ластик () удалите все ребра внутри контура здания. Когда вы закончите, у вас должна быть одна грань, ограниченная периметром прямых краев. Вы можете отключить режим X-Ray, как показано справа на следующем рисунке, чтобы четко видеть свои лица и окончательный отпечаток.

5. Некоторые простые здания имеют одну высоту внешней стены, но большинство из них имеют более одной высоты. После создания контура используйте инструмент Line , чтобы разделить контур здания на несколько граней, каждая из которых соответствует разной высоте внешней стены, как показано на следующем рисунке. Затем вы можете использовать инструмент Push/Pull (), чтобы выдавить каждую область до нужной высоты здания.

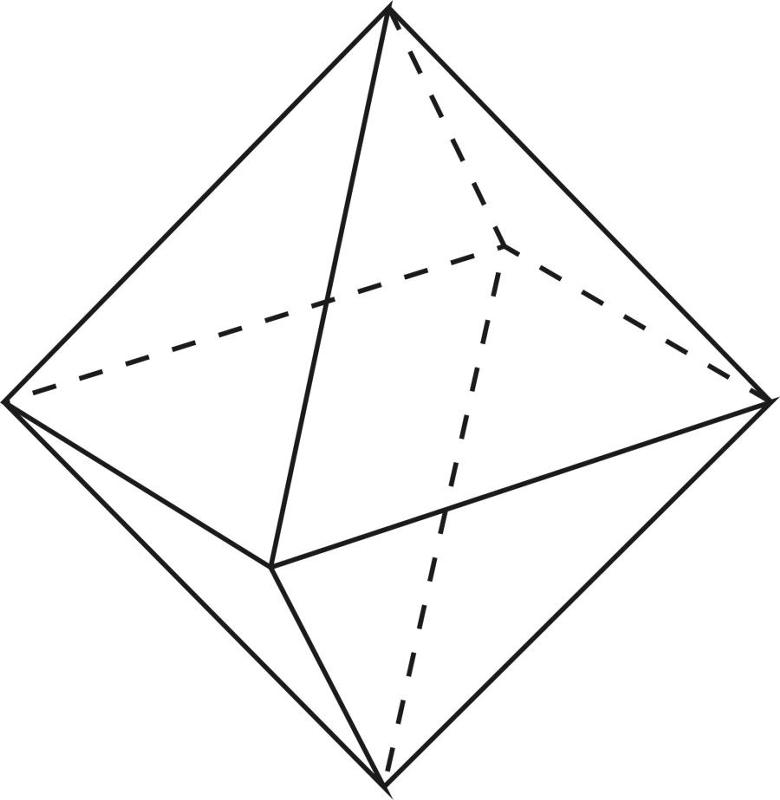

Создание многогранника

В этом примере показано, как создать многогранник, грани которого повторяются, выровненные вокруг оси.

Чтобы проиллюстрировать, как вы можете создать сложную форму с основными повторяющимися элементами, в этом примере показано, как создать многогранник, называемый ромбикосододекаэдром, который состоит из пятиугольников, квадратов и треугольников, как показано на рисунке.

Следующие шаги объясняют, как создать эту форму путем повторения граней вокруг оси:

1. Установите правильный угол между первым квадратом и пятиугольником, а также между первым треугольником и квадратом. Подробную информацию об измерении углов с помощью инструмента Транспортир см. в разделе Измерение углов и расстояний до модели.
2. Отметьте точную центральную точку пятиугольника, показанного здесь, на зеленой поверхности, временно добавленной к компоненту пятиугольника. Это ось, вокруг которой будут выровнены копии.

3. Создайте квадратный и треугольный компоненты, а затем сгруппируйте два компонента. Дополнительные сведения о компонентах см. в разделе Разработка компонентов и динамических компонентов. Чтобы узнать о группах, см. раздел Организация модели.
4. Предварительно выберите объекты, которые вы хотите скопировать и повернуть (в данном случае группу, которую вы только что создали).
5. Выберите инструмент Повернуть ().
6. Совместите курсор поворота с гранью пятиугольника и щелкните центральную точку пятиугольника, как показано на следующем рисунке.

7. Щелкните курсором «Повернуть» в точке, где сходятся вершины квадрата, треугольника и пятиугольника.
8. Нажмите клавишу Ctrl , чтобы включить функцию копирования инструмента «Поворот». Курсор поворота изменяется и включает знак плюса (+).
9. Переместите курсор, чтобы повернуть выделение вокруг оси. Если вы первоначально щелкнули точку, где сходились вершины квадрата, треугольника и пятиугольника, новая группа защелкнется в своем новом положении, как показано на следующем рисунке.
