возведение кровли дома своими руками

Многие владельцы пригородных участков предпочитают самостоятельно строить дом. Заключительным этапом строительства здания является возведение крыши. Имея определённые навыки, можно сократить трудозатраты на наёмных работников и сделать работу своими руками. Многие не знают, как сделать крышу — в таких случаях лучше воспользоваться помощью квалифицированных рабочих.

• Виды возводимых крыш
• Материалы для выполнения работ
• Методика проведения строительства
• Самостоятельное устройство мауэрлата
• Резка и монтаж стропил
• Устройство фронтона кровли
• Монтаж каркаса и кровельного пирога
• Покрытие крыши своими руками

Виды возводимых крыш

Прежде всего нужно определить тип крыши, подготовить необходимые инструменты и материалы. Строительство кровли является одним из важных этапов строительства дома.

Чтобы сделать крышу, необходимо будет выбрать ее тип грамотно. Простейшие конструкции, которые можно сделать самостоятельно, включают двускатные крыши с прямыми рамами.

Перекрытие крыши одним уклоном позволит сохранить материал. Если вы сделаете такую раму крыши своими руками, трудоёмкость работы будет меньше, а скорость установки, наоборот, выше. Но этот метод имеет несколько недостатков. Первый из них не самый привлекательный: нет возможности оборудовать чердак или мансарду. В этом случае пространство под крышей слишком низкое.

Очень часто монтируется двускатная крыша частного дома собственными руками. Она проста в изготовлении и позволяет вам получить больше места. По сравнению с четырьмя склонами она имеет меньшую сложность и вес. Также в этом случае требуется меньше материала. От других видов крыша дома значительно отличается. В этом случае вам нужно сделать треугольные фронтоны на концах здания.

Прежде чем вы построите кровлю своими руками с четырьмя лучами, вам придётся серьёзно подготовиться.

Эта конструкция имеет больше элементов по сравнению с предыдущими кровлями. Кроме того, на чердаке нет возможности делать полные окна, поскольку дизайн лишён фронтонов. Монтаж крыши собственными руками в этом случае предполагает установку чердачных окон и мансардных окон. Они предназначены для освещения и эвакуации.

Отличным вариантом будет комбинированный дизайн. Он может сочетать признаки всех этих типов. Другой вариант для чердака — строить крышу со сломанными склонами. В этом случае нижняя часть крыши имеет больший уклон, чем верхняя. Эта сборка позволяет поднять потолок в помещении и сделать дом более комфортным.

Материалы для выполнения работ

Современная строительная индустрия предлагает огромное количество традиционных и инновационных кровельных материалов. Чтобы понять все их разнообразие, вам необходимо подробно рассмотреть основные типы параметров.

Однако вначале стоит понять, какие принципы используют при выборе определённых кровельных материалов. Выбор материала зависит от многих факторов:

1. Допустимая нагрузка на кровлю. Этот параметр зависит не только от веса самого материала, но и от массы снега, который лежит на крыше зимой.
2. Архитектурное решение для строительства кровли. Материал выбирается в зависимости от формы и конструктивных особенностей крыши. Например, черепица возможна с наклоном не менее 30−35 градусов.
3. Требования к долговечности и огнестойкости.

Современный рынок полон различных кровельных материалов. Они должны быть не только достаточно прочными. Обязательным условием является способность противостоять различным негативным атмосферным факторам.

Возведение крыши частного дома требует подготовки инструментов и материалов.

В частности, вам понадобятся:

1. Брус 100×150 для мауэрлата. Поперечное сечение балки зависит от ширины укладки кровли. При установке двускатной крыши достаточно 100 х 150 мм.
2. Доска 150х50 мм для стропил и балок. Поперечное сечение платы может быть меньше, если нагрузка низкая (в зависимости от кровельного материала). Расчёт досок для стропила производится так, чтобы можно было установить стропила со стороны крыши с шагом 80−120 см.
3. Брус 100×150 мм для стоек крыши.
4. Гидро- и пароизоляция.
5. Доска для каркаса.
6. Электропила или болгарка.
7. Кронштейны, углы, винты.

Методика проведения строительства

Рассмотрим, как правильно сделать крышу. Чтобы определить конфигурацию и размер кровли, необходимо учитывать снежную и ветровую нагрузку в существующих климатических условиях — чем меньше угол, тем лучше конструкция выдерживает нагрузки. Но небольшой угол (40 градусов или меньше) не позволяет полностью использовать чердачное пространство.

Форма и конструкция кровли спроектированы в соответствии с проектным планом: ключевые опоры системы кровли должны совпадать с линиями и точками несущих конструкций нижнего этажа. Таким образом, необходимо учитывать ширину дома, наличие в центре продольной несущей стены. Если чердак не планируется использовать в качестве полезной площади для проживания, вы можете построить надёжную крышу с многослойными стропилами. В этом случае стропила прикреплены к дорожке, которая поддерживает столбы, опирающиеся на внутреннюю опорную стенку.

Если будет принято решение о том, что двускатная крыша будет установлена собственными руками, вы должны внимательно прочитать пошаговые инструкции. Функциональные параметры крыши также зависят от правильной изоляции, характеристик и качества установки финишного покрытия.

Самостоятельное устройство мауэрлата

Перед тем, как построить крышу дома надёжно, необходимо позаботиться о креплении мауэрлата — деревянной перевязки дома, которая служит границей перехода от камня к деревянной части.

Заблокируйте его такими способами:

1. Залив укрепляет пояс по периметру и фиксирует в нем шпильки. Шаг шпильки должен составлять от 1 до 1,5 метра.
2. Затем фиксируют шпильки в последних рядах кладки дома.

Резка и монтаж стропил

Стропила — самая сложная часть работы. Важно не только смонтировать ножки стропил, но и правильно их разрезать. В случае перекоса вся крыша будет «ходить», что плохо для дома.

Теперь необходимо отрезать верхний край доски так, чтобы систему стропил двух параллельных ножек можно было соединить режущими кромками без пустот и зазоров. Для этого нужно поднять доску вверх, прислонить к мауэрлату и поднять до нужного угла. В центре, перекрывающемся к стропилу полу, необходимо нарисовать линию. Это будет линия отреза платы. То есть в верхней части стропила получаем наклонный разрез. Все стропила, вырезанные с рисунком, собираются надёжно в верхней части с помощью скоб, стяжек и болтов.

Устройство фронтона кровли

Фронтон является продолжением стены, ограниченной склонами кровли. Если имеется двускатная крыша, то фронтоны дома треугольные. При установке конструкции сначала устанавливаются первые части, которые впоследствии служат рамкой для фронтонов. Необходимо строго проверить вертикальность структуры и убедиться, что они имеют одинаковую высоту. В верхней части фронтонов крепится горный хребет, на который позже монтируются остальные стропильные конструкции.

Как правило, фронтоны зашиваются после кровельных работ, но это можно сделать на более ранней стадии. Монтаж плат 50 x 100 или 50 x 150 мм осуществляется в вертикальном или горизонтальном направлении. Фронтон, который может быть построен своими руками, часто снабжается окнами. Необходимо предусмотреть изоляцию фронтонов.

Монтаж каркаса и кровельного пирога

В продолжение темы стоит отметить, что следующим этапом станет установка каркаса и строительного кровельного пирога. Как только система будет готова, необходимо заложить каркас, который станет основой для других материалов пирога — пара- и гидроизоляции, а также для других изоляционных и кровельных материалов.

Кровельное покрытие может быть установлено из необрезных досок 100×50 мм. В этом случае шаг расположения досок зависит от конечного кровельного материала. Чем тяжелее, тем меньше должен быть шаг рейки. Обычно он равен 30 см.

Важно: под каркасом желательно сложить слой пароизоляции. Она защитит изоляцию от испарения из дома. На вершине барьера уже установлены доски.

Теперь перпендикулярно к дереву нужно заложить луч по ступеням, равным ширине плит или рулонов изоляционного материала. Между ними укладывается утеплитель, аккуратно в имеющиеся канавки.

Сверху все покрывают слоем гидроизоляции и фиксируют его другим перпендикулярным каркасом (в данном случае горизонтальным). И уже на нем устанавливают последний кровельный материал.

В самом конце установки крыши в доме необходимо установить дренажную систему. Она изготовлена из разрезанных пластиковых труб, их заблаговременно покупают. Теперь остаётся зашивать крышу с выбранным материалом.

Покрытие крыши своими руками

Планка набивается на стропильную систему, шаг которой рассчитывается на основе характеристик кровельного материала — его размеров и жёсткости, способа установки. Если требуется использование гибких материалов (черепица, рулонный битум), необходимо сделать ровный каркас.

Работы по укладке черепицы крыши выполняются в следующем порядке:

1. Установить штангу каркаса на переднюю панель каркаса.
2. Затем перейти непосредственно к укладке металла. Стоит отметить, что технология укладки зависит от типа кровли.
3. В случае двускатной крыши вам нужно начать с конца пандуса. Если было решено покрыть с правого склона, то каждый следующий лист устанавливается на крайнюю волну предыдущего. Но если материал лежит на левом конце, то новый лист помещается под крайней волной той, что перед ним. Все листы должны быть проложены параллельно карнизу, с обязательным отвесом 4 сантиметра.
4. Если листы установлены в один ряд, то первый должен быть выровнен по уступу и некоторое время зафиксирован с помощью отвёртки в области гребня. Второй лист должен быть выровнен по первому и некоторое время, чтобы соединить их. Поэтому необходимо установить ещё 2 листа, затем выровнять сформированный блок на карнизе и зафиксировать его на каркасе винтами.
5. В случае многорядной укладки металлической плитки первый лист должен быть установлен ниже, закреплён с помощью винта и выровнен вдоль конца и карниза. На вершине второго листа черепицы установлен, сбоку — третий. Все они фиксируются на время с помощью винтов. Затем вам нужно выровнять сформированный блок и, наконец, зафиксировать его.
6. Винты должны ввинчиваться в пазы листов через одну волну. Каждый новый ряд винтов должен располагаться в шахматном порядке по отношению к предыдущему. Для каждого квадратного метра материала должны выходить 7−8 винтов.

Перекрытие должно быть усилено в каждой волне. Прикрывая крышу металлической плиткой, особое внимание следует уделять надёжности крепления листов и точности их соединения.

При монтаже кровли необходимо все делать как можно тщательнее иначе тепловые потери будут очень значительными. Обычно двускатная крыша сразу же выполняется с учётом использования различных материалов. Это позволяет строить кровлю с минимальными экономическими издержками. Кроме того, этот подход ускоряет и упрощает установку теплоизоляции и пароизоляционной системы. Конструкцию двускатной крыши рекомендуется выполнять поэтапно с помощниками. Соблюдение технологии работы позволяет нам строить надёжную, прочную конструкцию.

Как сделать крышу — 125 фото оптимальных конструкций и проектов

Хорошо смонтированная крыша из качественных материалов поможет защитить Ваш дом от климатических воздействий и сохранить в нем тепло в холодную погоду и прохладу — в жаркую, и поэтому важна не меньше, чем правильно построенные стены.

Чтобы правильно сделать крышу своими руками, нужно для начала определить ее назначение для Вашего конкретного случая, и в зависимости от этого, выбрать подходящий вид и тип.

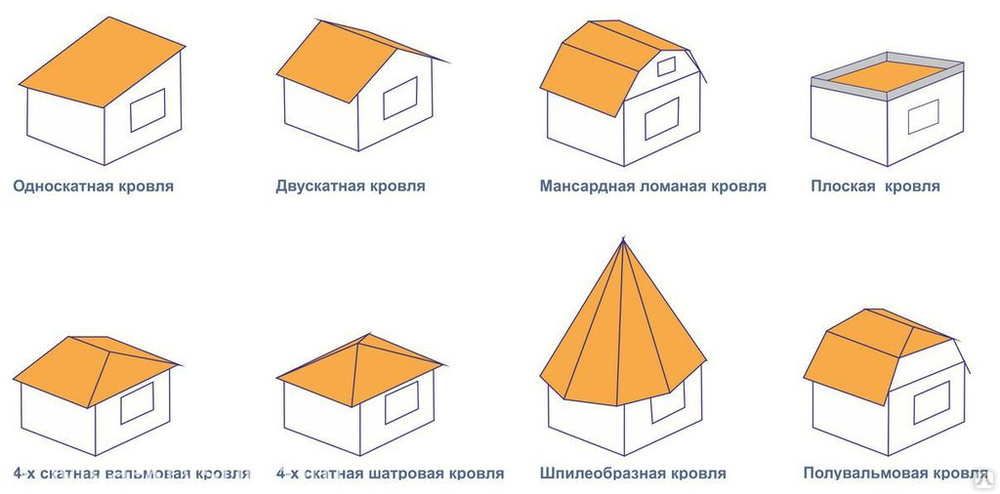

Виды и типы крыш

Односкатная крыша является наиболее бюджетной и простой в реализации. Обычно она используется для хозпостроек, но из-за простоты конструкции и малого количества расходного материала ее применяют и для покрытия жилых домов.

Двухскатная крыша — классический способ укрыть крыши маленьких частных домиков и дач. Она применима практически для всех строений, независимо от конструкции. От расстояний между наружными стенами здания будет зависеть угол ее наклона.

Двухскатная крыша со скосом имеет скосы различных уклонов на фасадной части. Такие крыши прекрасно подойдут для установки окон. Для проветривания или дополнительного освещения можно установить «слуховое окно».

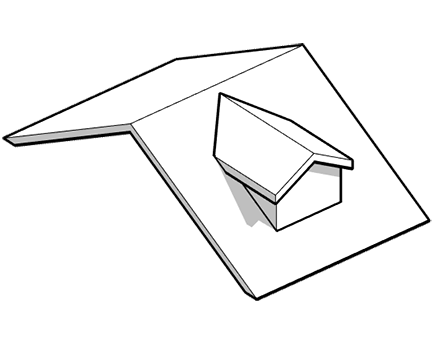

Так же на крыше можно обустроить и мансардное окно, оно имеет более сложную конструкцию, но пользуется популярностью и служит преградой для потоков воды.

Шатровая крыша практически не применяется последние годы из-за неоправданно тяжелой в реализации конструкции. Ее конструкция состоит из 4-х одинаковых треугольников, соединенных в одной точке. Внешне она похожа на пирамиду и шатер – отсюда и ее название.

Вальмовая или четырехскатная крыша состоит из 4-х частей, которые в отличие от шатровой не сходятся в одном месте, а имеют конек.

Визуально, она состоит из 2-х трапеций и 2-х треугольников. А вот полувальмовая и многоскатная крыши сложны в устройстве, и поэтому практически не применяются.

Мансардная крыша наиболее популярный тип крыш после двухскатной. Главным ее преимуществом является то, что благодаря ее устройству можно получить дополнительную комнату, кроме того, она имеет привлекательный вид и придает дому помпезность

Монтаж и облагораживание крыши сложный и трудоемкий процесс, чтобы сделать ее своими руками, и ничего не упустить, можно воспользоваться инструкцией. В интернете можно найти много фото и примеров крыш, сделанных своими руками.

Как построить крышу своими руками

Для начала выполняются замеры здания и выбор материала, затем его покупка, обработка и организация работ. Далее следует помещение мауэрлата на стену, конструирование каркаса, усиление кровли и гидроизоляция. После этого делается обрешетка, устройство вентиляции и последним этапом выступает монтаж покрытия.

Крепление мауэрлата

Если Вы хотите чтобы крыша была хорошо закреплена на здании, необходимо обеспечить ее надежное соединение со стенками строения. В случае, когда крыша конструируется своими руками, наличие мауэрлата необязательно. Его заменяет ветхий венец, при котором крепление к стенам осуществляется на нагеля.

Если Ваш дом кирпичный, бетонный или каменный наличие мауэрлата обязательно. Его можно крепить несколькими способами: проволокой, скобками, шпильками или анкерными болтами. Наиболее эффективный последний вариант. Болты закладываются в бетон по обрезам стен.

Крепление стропил к мауэрлату

В зависимости от материала, из которого выложены стены дома, могут использоваться разные виды крепления. Для деревянных построек, которые имеют наклонную стропильную систему нельзя применять висячие конструкции, поэтому крепление осуществляется с помощью шарниров и наклонных элементов.

Если дом построен из кирпича, то стропила закрепляются путем жестоко крепления к мауэрлату. Для такого варианта применяют висячую и наклонную концепции.

Чтобы мощные порывы ветра не смогли оторвать крышу, ее каркас нужно качественно присоединить к стенам, при помощи скобок или проволоки, диаметром 4 мм. Проволоку накручивают вокруг ног в местах их опирания, и закрепляют анкерами к стене.

Усиление системы кровли

Для того, чтобы каркас Вашей крыши стал надежным, следует уменьшить стропильный пролет. В этом помогут подкосы и стойки. Подкосы размещают так, чтобы угол был от 45° и до 60°.

Стойки не опирают на пролет перекрытий, а устанавливают на нижележащие стены или балки. Затяжка уменьшает распор, из-за которого перекрытия могут разъехаться, и делается при помощи саморезов.

Обрешетка крыши

Перед обрешеткой наносят гидроизоляционный материал. Обрешетка выбирается разная, под каждый тип облицовки. Для металла используется разреженная обрешетка, сложенная из досок, для черепицы – сплошная из дерева или фанеры.

Вентиляция поможет сохранить крышу и уберечь ее от появления грибка и разрушений. Для этого предусматривается вывод воздуха в непосредственной близости конька, обеспечивается циркуляция воздуха между утеплителем и самой кровлей посредством небольшого зазора, и создается приток воздуха через карниз, для этого его подшивку делают перфорированной.

Кровельное покрытие крыши

Кровля выбирается исходя из финансовой возможности, декоративных и эстетических предпочтений владельца дома. Перед покупкой материала нужно детально изучить предложения производителей и особенности их нанесения на разные виды крыш и выбрать оптимальный вариант для вашей постройки.

Утепление крыши

К утеплению крыши приступают после ее гидроизоляции и окончания работ по монтажу покрытия. Для утепления существует множество различных материалов. Как правило, применяют наиболее бюджетный — минеральную вату. Её толщину выбирают в зависимости от особенностей климата региона и закрепляют между стропилами.

Жители многих частных домов, обустраивают свои жилища каминами или другими системами отопления, предусматривающими вывод дымоходной трубы.

Чтобы сделать крышу с дымоходом, необходимо заранее все продумать, ведь неправильное расположение и конструкция дымохода могут испортить всю систему отопления и разрушить крышу.

Дымоход рекомендуют располагать возле конька и вдали от вентиляционных отверстий и мансардных окон, во избежание попадания угарного газа внутрь дома. Не рекомендуется и расположение на стыках ската.

Между горючими элементами и дымоходом, по нормам пожарной безопасности, должно быть не менее 15 см, поэтому нужно заранее продумать, как правильно установить вытяжную трубу, чтобы крыша не подвергалась воздействию высоких температур.
