Танк Маус из бумаги — схемы для склеивания
Танк Маус из бумагиПривет всем кто увлекается склеиванием танков из бумаги! Сегодня мы предлагаем склеить уменьшенную модель самого тяжелого (его вес составляет 188 тонн, ни один мост не мог его выдержать) из всех существующих, немецкого танка «Маус» из бумаги.
Тяжелый танк «Маус» немецкие инженеры под руководством Фердинанда Порше начали конструировать в 1942 году. Задача, которая стояла перед ними – создать танк прорыва, оснащенный самой толстой броней и мощным орудием (пушка «Мауса» могла пробить броню любого из существовавших на тот момент танков с расстояния 2,5 км). К 1945 было изготовлено две экспериментальные модели танка. Однако, испытания танка, в частности, ходовых качеств были не столь успешными. На пресеченной местности танк загруз в земле по самую башню и его смогли вытянуть только откопав лопатами. В итоге было принято решение использовать танк для охраны ставки Германского генерального штаба.
В 1945 году Советским войскам удалось захватить взорванный танк «Маус».
Склеиваем танк из бумаги
- Для того чтобы изготовить бумажную модель немецкого танка «Маус» вам нужно распечатать схемы-развертки на цветном или черно-белом принтере.
- Бумагу для печати используйте плотную, типа картона или ватмана.
- Для вырезания деталей используйте ножницы и канцелярский нож. При этом, сначала следует вырезать отверстия в первую очередь, а затем уже всю деталь целиком.
- На вырезанной детали нужно закрасить белые линии обреза. Используйте для этой цели акварельные краски или гуашь.
- Для изготовления цилиндрических деталей используйте для придания формы круглый карандаш или фломастер.
- Чтобы изгибы деталей получились аккуратными, под линейку проведите по линии сгиба обратной стороной ножа.
- Переходите к приклеиванию детали к тому месту, где она должна быть установлена, только после высыхания клея на ней.
Схемы деталей танка для печати
Схемы для склеивания танка «Маус» из бумаги №1 Схемы для склеивания танка «Маус» из бумаги №2 Схемы для склеивания танка «Маус» из бумаги №3 Схемы для склеивания танка «Маус» из бумаги №4Инструкция по склеиванию танка
Инструкция по склеиванию танка «Маус» из бумаги №1 Инструкция по склеиванию танка «Маус» из бумаги №2Также вы можете скачать схемы немецкого тяжелого танка Maus с сайта разработчика Word of Paper Tanks.
Как, вы еще не склеили? Ну, это зря…
Жмите на социальные кнопки, поддержите нас!!!
Сверхтяжелый танк «Маус». «Маус» и другие [Сверхтяжелые танки Второй Мировой]
Сверхтяжелый танк «Маус»
Проектом предусматривалось создание танка с бронированием: лоб корпуса — 200 мм, башни — 220 мм, борт корпуса — 180 мм, борт и корма башни — 200 мм.
Работы над проектом танка вело КБ фирмы Porsche в Штутгарте. В июле 1942 года с эскизным проектом танка ознакомился Гитлер, который санкционировал дальнейшие работы и потребовал увеличения толщины брони днища корпуса до 100 мм.
Первоначально планировалось установить на танке дизель в рамках комбинированной силовой установки, аналогичной примененной на танке VK 4501 Tiger (Р). В конце ноября 1942 года выяснилось, что фирма Daimler-Benz запаздывает с изготовлением дизеля. Поэтому для использования на танке (во всяком случае на первом опытном образце) был принят карбюраторный двигатель Daimler-Benz МВ509 с непосредственным впрыском топлива.
В декабре 1942 года в качестве возможного вооружения танка VK 10001 стали рассматриваться 150-мм пушка, 127-мм морское орудие, 128-мм зенитная пушка и ее удлиненный вариант. Тогда же, в своем докладе Гитлеру, Ф.Порше сообщил о завершении всех подготовительных работ и о готовности изготовить первый образец к лету 1943 года. Именно в декабре 1942 года название «Мамонт», по видимому в целях соблюдения секретности, было изменено на «Мышонок» (M?uschen). Впрочем, это слово можно перевести с немецкого и как «мышка». Следует отметить, что именно название «Мышонок» стало едва ли не единственным употреблявшимся в советской послевоенной литературе. Других названий этого танка как бы не существовало. Порой доходило до абсурда, когда рядом с названием «Мышонок» в скобках приводилось немецкое слово Maus.

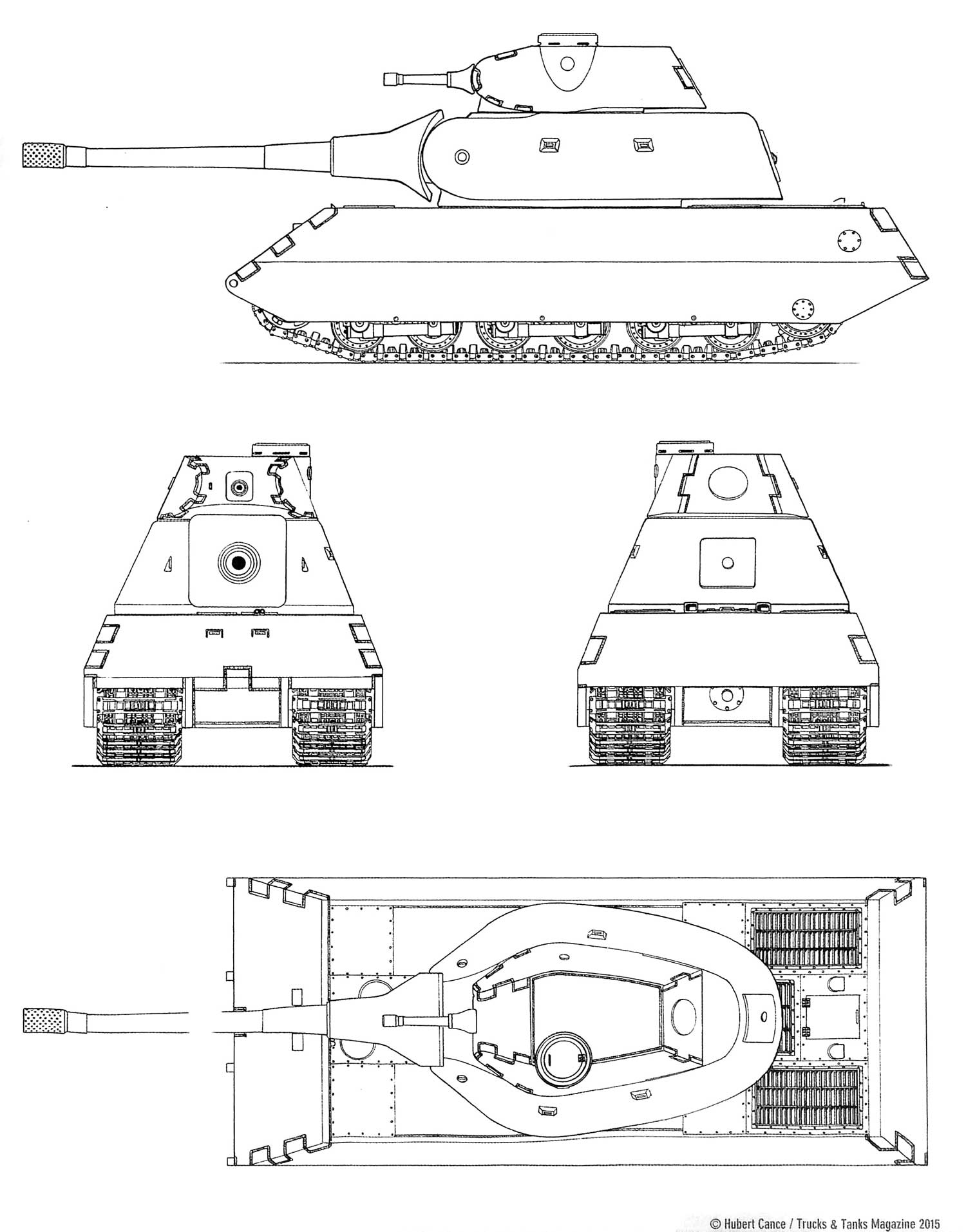

Габаритный чертеж «Мауса»
Демонстрация Гитлеру полно размерного макета танка Porsche Тур 205. 14 мая 1943 года. На корме машины, слева от дополнительного топливного бака, видна установка огнемета
3 января 1943 года Гитлер потребовал от Порше отчета о состоянии работ над проектом. Во время их встречи Порше показал деревянную модель будущего танка, которая вызвала у фюрера живейший интерес.
Эта встреча послужила поводом для созыва 21 января совещания в Берлине. На нем обсуждались проекты сверхтяжелых танков Porsche и Krupp. Было принято решение завершить к концу 1943 года изготовление двух опытных образцов танка фирмы Porsche и, в случае успешных испытаний танка, приступить к его серийному производству. Тогда же в качестве вооружения танка была определена спаренная установка 128- и 75-мм пушек. В качестве резервных на перспективу остановились на 150- или 170-мм пушках.
Управление вооружений определило производителей и поставщиков узлов и агрегатов танка. Изготовление корпуса и башни с вооружением поручалось фирме Krupp, силовой установки — Daimler-Benz, электродвигателей и генераторов — Siemens-Schuckert, ходовой части и механической части трансмиссии — Skoda. Окончательная сборка должна была производиться на заводе фирмы Alkett в Берлине. На совещании представитель Управления вооружений инженер-полковник Книпкамп поставил вопрос о маневренности танка, на что Ф. Порше ответил, что управлять танком Тур 205 будет не труднее, чем «Тигром» или «Пантерой».
Первый прототип «Мауса» покидает сборочный цех завода Allket в Берлине. 24 декабря
1943 года
Первая поездка по двору завода. На танке установлена балластная башня с массивными рымами по бокам
Но Управление вооружений продолжало доставлять хлопоты проектировщикам. Так, 2 февраля оно внесло изменения в первоначальный проект. Надзиравший за ходом проектирования полковник Генель сообщил Ф.Порше, что в качестве дополнительного вооружения на танке необходимо разместить огнеметную установку с запасом огнесмеси 1000 л. Во время очередной встречи проектировщиков с представителями Управления вооружений, состоявшейся 10 февраля 1943 года, все фирмы, участвовавшие в проекте, высказались против установки на танк огнемета, поскольку это влекло за собой увеличение его массы на 4900 кг. В свою очередь увеличение массы потребовало бы изменений в конструкции ходовой части. Однако Управление вооружений настояло на выполнении своего требования, несмотря на то, что для этого требовалось установить два дополнительных элемента подвеска, что было невозможно без увеличения длины корпуса. От торсионной подвески по типу примененной на танке VK 4501 (Р) и САУ «Фердинанд» пришлось отказаться. Совместно с фирмой Skoda было принято решение установить подвеску на буферных пружинах.
В феврале произошло еще одно знаменательное событие: «Мышонок» стал взрослой «Мышью» — M?uschen переименовали в Maus.
6 апреля 1943 года министр вооружений Альберт Шпеер ознакомился с ходом работ над танком «Маус». К этому времени уже был готов его полноразмерный деревянный макет. Порше получил указание разобрать макет и перевезти его к 10 апреля 1943 года в Берхтесгаден для демонстрации фюреру, однако, когда макет был уже разобран, перевозку отменили.
6 мая 1943 года макет был вновь разобран и вывезен в «Волчье логово» — штаб-квартиру фюрера в Растенбурге, где 14 мая он был продемонстрирован Гитлеру. Фюрер не упустил возможность «улучшить» танк и приказал вооружить его не 128-мм, а 150-мм пушкой. 8 июня 1943 года фирма Krupp получила заказ на изменение конструкции башни под более мощную пушку.
Танк возвращается в сборочный цех
Фердинанд Порше, 1942 год
1 августа на заводе Аlkett приступили к сборке первого опытного образца. Спустя три месяца состоялось совещание, посвященное определению сроков начала серийного производства танка, однако принять какое-либо решение по этому вопросу так и не удалось. Был утвержден лишь размер первой серийной партии — 152 единицы.
24 декабря 1943 года состоялся первый пробный выезд прототипа V1 (Maus I или Тур 205/1). Башня к этому моменту еще не была готова, поэтому вместо нее установили равный ей по массе балласт. Надо отметить, что пробный выезд состоялся без ведома Управления вооружений. Другим серьезным нарушением было фотографирование танка, что было строжайше запрещено. Танк показал весьма неплохую маневренность, когда выезжал из тесного сборочного цеха. По свидетельству водителя управлять «Маусом» было легче, чем средним танком Pz.IV.
В начале 1944 года танк Тур 205/1 был направлен в Бёблинген, где начались ходовые испытания машины. Между 11 и 14 января опытный образец был погружен на специальную четырнадцатиосную платформу грузоподъемностью 180 т и перевезен из Берлина на полигон. Прибыв к станции назначения, «Маус» сполз с платформы по приставному пандусу и ночью проехал около 5 км до ангара в Гинденбург Кезерне, принадлежавшего 7-му запасному танковому батальону. На следующий день были проведены испытания органов управления и пробные «пробежки» по полигону (всего около 2000 м). Испытания показали, что танк, даже проваливаясь в грунт на 500 мм, сохраняет подвижность. Движение танка производилось на пониженных передачах, поскольку КП была еще недостаточно доработана. На заднем ходу выявился чрезмерный провис гусеницы. Для его устранения были внесены изменения в механизм натяжения гусеницы. Параллельно с испытаниями шел заключительный монтаж механизмов и приборов танка. 21 января 1944 года за испытаниями наблюдали представители экспериментального центра в Куммерсдорфе полковник Эссер и майор Хоффман, а 31 января 1944 года полигон посетил сам Фердинанд Порше. Ход испытаний подробно документировался и снимался на кинопленку. 1 и 2 февраля были проведены осмотр и регулировка механизмов танка, а 3 февраля 1944 года были проведены очередные ходовые испытания (около 2000 м). Всего к 3 февраля 1944 года танк Тур 205/1 прошел около 16 км. В период с 4 по 25 февраля был проведен очередной цикл испытаний: Перед этим с 2 по 6 февраля была полностью проверена система смазки узлов и агрегатов танка. 7 февраля прототип прошел около 20 км (причем 8 км на танке проехал сам профессор Порше), а на следующий день еще 22,4 км.
«Маус» Тур 205/1 прибыл в Бёблинген. 14 января 1944 года
Первый выезд на полигон. 15 января 1944 года
В Бёблингене первый прототип «Мауса», покинувший сборочный цех будучи выкрашенным в темно-серый цвет, был перекрашен. Корпус и балластную башню сначала покрыли темно-желтой краской, а затем трехцветным камуфляжем. В попытке выдать сверхсекретный танк за трофейный советский, на бортах корпуса нарисовали серп и молот, а на бортах башни — красную звезду. При этом серп и звезда были изображены вверх ногами.
Следующий цикл испытаний проходил между 25 февраля и 17 марта 1944 года там же в Бёблингене. 25 февраля были проведены ходовые испытания по кругу диаметром 4000 м. 1 марта танк двигался по кругу диаметром около 4100 м. Во время этой поездки была проверена проходимость машины. «Маус» оказался способным преодолевать уклон до 25°. 9 марта 1944 года танк проехал еще 5200 м. В это же время проводились испытания специальной горной передачи для движения по склонам. На этот раз «Маус» смог двигаться по склону крутизной до 43°. 10 марта 1944 года танк 205/1 прошел 8200 м. Кроме этого он был использован для буксировки второго опытного образца, который в тот день прибыл в Бёблинген без двигателя и башни. Что касается вооружения, то 128-мм пушка KwK 44 была готова уже в ноябре 1943 года. Испытания орудия и всего двухорудийного лафета в сборе проходили на полигоне в Меппене. Монтаж же вооружения в танке задерживался из-за отсутствия башни. Сборка башни завершилась только 9 апреля 1944 года, затем ее доставили в Бёблинген и в июне установили на второй прототип «Мауса». Монтаж же вооружения был завершен только 3 октября 1944 года. Тогда же на танк 205/2 был наконец-то установлен дизельный двигатель Daimler-Benz MB 517. Таким образом, только в октябре 1944 года один из прототипов был доведен до более или менее боеготового состояния.
Более или менее, потому, что еще не хватало многих второстепенных узлов и деталей внутреннего оборудования танка. Некоторые из них поступили в дальнейшем, некоторые так и не поступили.
В октябре 1944 года оба прототипа отправили на Куммерсдорфский полигон, однако достоверных сведений об этом периоде испытаний нет. Вполне возможно, что никакие испытания вообще не проводились, так как в конце 1944 года Гитлер распорядился прекратить все работы по сверхтяжелым танкам, так как для серийного производства этих машин, даже с минимальным темпом сборки 10 машин в месяц, не хватало ни сырья, ни средств. Впрочем, есть все основания предполагать, что работы по «Маусу» были заморожены даже несколько ранее. Во всяком случае уже в августе 1944 года фирма Krupp информировала Ф. Порше об остановке сборки башен и корпусов для новых машин. В 1945 году союзные войска обнаружили на заводе Krupp в Эссене как минимум три комплекта башен и корпусов для «Мауса», находившихся в разной степени готовности.
«Маус I» во время испытаний на полигоне в Бёблингене в январе — феврале 1944 года
Что касается образцов, находившихся на полигоне в Куммерсдорфе, то в связи с приближением советских войск в апреле 1945 года их было решено взорвать. Однако, в результате взрыва значительно был разрушен только корпус второго прототипа. После капитуляции Германии оба «Мауса» были обнаружены специалистами Технической комиссии Наркомата транспортного машиностроения. Танк 205/1 находился в районе западных батарей Куммерсдорфского полигона, а танк 205/2 — в 14 км от последнего, в Штаммлагере вблизи Цоссена.
Осенью 1945 года по указанию командующего бронетанковыми и механизированными войсками Красной Армии из двух поврежденных образцов собрали один и доставили его на НИБТПолигон ГБТУ Красной Армии в пос. Кубинка под Москвой. На полигон танк прибыл 4 мая 1946 года. Не будет лишним добавить, что этот танк находится в экспозиции Военно-исторического музея бронетанкового вооружения и техники в Кубинке и по сей день.
«Маус» проезжает мимо расстрелянного советского тяжелого танка КВ-1. Бёблинген, зима 1944 года. Появление КВ на поля боя летом 1941 года стало катализатором процесса создания новых немецких тяжелых и сверхтяжелых танков
Первый прототип «Мауса» в трехцветном камуфляже. Бёблинген, февраль 1944 года.
ЧП во время испытаний «Мауса» в Бёблингене. 16 марта 1944 года, при попытке преодолеть вязкий участок грунта многотонная махина безнадежно застряла. Спасательная операция с привлечением личного состава 7-го запасного танкового батальона завершилась успешно, после чего танк еще долго очищали от грязи. На фото в центре хорошо видны серп и молот, изображенные на борту танка
Данный текст является ознакомительным фрагментом.Читать книгу целиком
Поделитесь на страничкеРАЗРАБОТКА СВЕРХТЯЖЕЛЫХ ТАНКОВ В ДРУГИХ СТРАНАХ
РАЗРАБОТКА СВЕРХТЯЖЕЛЫХ ТАНКОВ В ДРУГИХ СТРАНАХ
В соответствии с тактико-техническими требованиями, выданными УММ РККА в 1929 году ОКМО завода «Большевик» в Ленинграде к концу 1930 года разработало проект тяжелого танка Т-30. По проекту танк должен был иметь массу 50 т, броневую защиту толщиной 40 — 60 мм, вооружение из одной 76-мм дивизионной пушки и одной 37-мм пушки большой мощности, размещенных в двух конических башнях, а также 6–7 пулеметов. На танк предполагалось установить карбюраторный двигатель мощностью 730 или 850 л.с. Расчетная максимальная скорость должна была составить около 30 км/ч. Танк сочли очень сложным и дальнейшее проектирование прекратили.
В марте 1931 года, уже упоминавшийся немецкий инженер Э.Гроте, работавший тогда в СССР, предложил два варианта 1000-тонного танка с вооружением в трех или шести башнях. Вооружение должно было включать в себя батарею из двух 305-мм, четырех 152- и 76-мм орудий, двух 45-мм пушек. Броневая защита лобовой части корпуса и башни согласно проекту достигала 300 мм, бортов — 250 мм. Экипаж этого сухопутного дредноута должен был состоять из 40 человек. На машине предполагалось установить несколько двигателей суммарной мощностью 24 000 л.с. и гидромеханическую трансмиссию, которые обеспечивали бы танку скорость движения до 60 км/ч. В ходовой части должны были использоваться тройные гусеницы и гидравлическая подвеска.
Проект сверхтяжелого танка ТГ-5 конструкции Э.Гроте
При рассмотрении эскизного проекта машины, именуемой в ряде источников ТГ-5, было признано, что конструкция танка будет чрезвычайно громоздкой и сложной в производстве.
В том же 1931 году Авто-танковый дизельный отдел Экономического управления ОГПУ (в этой структуре работали арестованные специалисты) приступил к проектированию танка прорыва ТП-1. Танк имел боевую массу 75 — 80 т и броневую защиту до 45 мм. Были рассмотрены несколько вариантов вооружения, в том числе состоявшего из одной 152-мм, двух 37-мм пушек и шести пулеметов, или 107-мм и двух 76-мм пушек и шести пулеметов. Экипаж танка должен был состоять из 12 человек. На машине предполагалось установить Х-образный 24-цилиндровый дизель ФЭД-8 (ФЭД — Фэликс Эдмундович Дзержинский) мощностью 2000 л.с., который позволил бы танку развивать скорость до 30 км/ч. Опытный образец двигателя был изготовлен в ЦИАМ, но испытаний не выдержал. В марте 1932 года все работы по двигателю и по танку были прекращены из-за слишком высокой стоимости.
Однако эстафетную палочку вновь подхватил Э.Гроте. Им был разработан проект танка ТГ-6, который должен был иметь массу 75 т. Вооружение предполагалось в составе трех пушек: одной 100-мм (или 76-мм) и двух 45-мм, а также шести пулеметов ДТ. Броневая защита: 60 — 70 мм. Двигатель М-34 мощностью 850 л.с. по мнению Гроте позволил бы танку развивать скорость до 30 км/ч при запасе хода 120 — 150 км. Экипаж — 10 человек.
На основе этого проекта разработали проект тяжелого танка Т-42 с расчетной массой до 100 т и броней лобовой части до 70 мм. Предполагалось разместить в главной башне 107-мм пушку, в передней башне — 76-мм, в кормовой — 45-мм. Для этого танка Гроте спроектировал двигатель мощностью 2000 л.с. для управления бортовыми фрикционами должны были использоваться пневматические и электромеханические приводы. В ходовой части предусматривалась индивидуальная подвеска, а для герметизации корпуса и башен при преодолении глубокого брода (до 2 м)- «пневматические подушки».
В 1932 году по советскому заказу в соответствии с тактико-техническими требованиями предоставленными УММ итальянская фирма «Ансальдо» разработала проект тяжелого танка массой 65 — 70 т. Эта машина должна была оснащаться электромеханической трансмиссией и вспомогательным карбюраторным двигателем для обеспечения энергоснабжения и вентиляции танка. Пуск основного двигателя предполагалось осуществлять сжатым воздухом от специального компрессора. Использовались и некоторые другие оригинальные решения. В итоге СССР получил от фирмы «Ансальдо» полный комплект документации: чертежи, схемы и расчеты. Эти материалы в январе 1933 года были переданы в ОКМО и в ЭКУ ОГПУ для использования их при проектировании новых образцов тяжелых танков. От дальнейших же услуг фирмы «Ансальдо», равно как и от изготовления опытного образца советская сторона отказалась.
Еще один вариант танка Т-39, вооруженный четырьмя 107-мм пушками — деревянный макет в 1/10 натуральной величины
Деревянная модель танка Т-39 (7-й вариант) со 152-мм и двумя 107-мм пушками (вверху) и Т-39 (8-й вариант) со 152-мм и тремя 45-мм пушками (внизу)
Но гонка за сверхтяжелым танком продолжалась. В том же году Военной академии механизации и моторизации РККА им. Сталина (ВАММ) было поручено разработать 400 — 600-тонный танк с броней, обеспечивавшей защиту как от снарядов полевой артиллерии, так и от тяжелой (орудия калибром до 150 мм). Танк должен был вооружаться 152- или 203-мм орудием, а также двумя пушками калибром 76 и 45 мм. Экипаж танка — 40 человек, максимальная скорость движения — до 30 км/ч.
В начале 1933 года на заводе «Большевик» в Ленинграде разработали проект тяжелого танка прорыва массой 85 т. Главное вооружение — 107-мм пушка — было установлено в любой части корпуса. Из-за выступавших вперед гусениц сектор его обстрела ограничивался 20°. Кроме того, на танке должны были устанавливаться две 45-мм пушки в двух башнях и 76-мм пушка в кормовой башне. Максимальная толщина брони должна была достигать 80 мм. Двигатель мощностью 1500 л.с. по замыслу разработчиков должен был разгонять машину до 30 км/ч.
В том же году в ВАММ спроектировали сверхтяжелый танк боевой массой 500 т. Эта машина была вооружена двумя 107-мм, двумя 76-мм и двумя 45-мм пушками, 12 пулеметами ДТ, тремя огнеметами и минометом (Удивительно, как не догадались оснастить этот танк еще и аэропланом на катапульте!). Дабы машина смогла развить скорость 30 км/ч планировалось установить на ней два двигателя суммарной мощностью 6000 л.с.!
По своим размерам и массе тяжелый танк Т-35 в начале 1930-х годов мог считаться сверхтяжелым. Правда, гипотетическая встреча с «Маусом» не сулила ему ничего хорошего
Сравнительные размеры танков «Маус» и Т-35
В конце 1933 года Штаб и УММ РККА приняли решение повысить боевые возможности танков прорыва путем установки как минимум двух тяжелых орудий калибра 107- или 152 мм. Даже самые предварительные расчеты показали, что разместить такое мощное вооружение в танке, защищенном 40 — 60-мм броней и уложиться при этом в 75 т невозможно. Так что лимит массы быстро достиг 90 т. На танк планировалось установить двигатель М-34, форсированный до 970 л.с. или импортный «Испано-Сюиза 18» мощностью 1150 л.с.
Танк получил обозначение Т-39. Его проектирование велось в ОКМО с учетом материалов, полученных от фирмы «Ансальдо», а также эскизных проектов танков ТП-1 и Т-42. Всего было разработано восемь вариантов. Два из них признали удачными и даже изготовили деревянные макеты в масштабе 1:10. последние вместе с пояснительной запиской отправили на утверждение наркому обороны К.Е.Ворошилову.
Советские двухбашенные танки СМК (вверху) и Т-100 (снизу) предназначались для замены Т-35. Имея массу в пределах 60 т, эти машины не относились к категории сверхтяжелых танков, но нам интересно иное по сравнению с «Маусом» расположение основного и вспомогательного вооружения. При всех недостатках двухбашенной схемы оно явно лучше
Признаться, картина вырисовывается поразительная. Больше всего удивляет размах работ по тяжелым и сверхтяжелым (а в начале 1930-х годов машина массой свыше 50 — 60 т уже могла считаться сверхтяжелой) танкам и привлечение к ней ведущих проектантов страны. Все делалось всерьез, по всерьез же разработанным УММ техзаданиям и техтребованиям. Можно только догадываться, что творилось в душе у инженеров ОКМО и ЭКУ ОГПУ, когда они их получали и были вынуждены заниматься по большей части ненужной и абсолютно бессмысленной работой. Им-то были хорошо известны возможности отечественной промышленности тех лет. Какие там 500- или 1000-тонные танки! С огромным трудом шло освоение выпуска 50-тонного танка Т-35 на Харьковском паровозостроительном заводе. Да что там Т-35, «со скрипом», более того — «со скрежетом», стартовало производство легких танков Т-26 и БТ-2, масса которых не превышала 13 т! Первые несколько сот машин обоих типов представляли собой сплошной брак.
Сравнительные размеры танков Maus и СМК
Проект тяжелого танка T-100Z, вооруженного 152-мм гаубицей и 4 5 — мм пушкой
Проект японского сверхтяжелого танка «О-и»
Ну а что же, руководство Главного штаба РККА (так в те годы именовался Генеральный штаб) и Управления механизации и моторизации этого не знали? Знали, конечно, но вот оценить степень реальности того или иного проекта вряд ли могли. Да и кому было оценивать? Пост начальника вооружений РККА в то время занимал поручик царской армии М.Н.Тухачевский. Управление механизации и моторизации возглавлял телеграфист И.А.Халепский, ну а во главе оборонного ведомства стоял рабочий-железнодорожник К.Е.Ворошилов с образованием в виде четырех классов церковно-приходской школы. Впрочем, они не сильно выделялись среди советских государственных и военных руководителей тех лет. Высшее образование из них имели единицы, да и среднее в современном понимании очень немногие. Что уж говорить о высшем техническом!
Французский тяжелый танк FCM 2С и часть его экипажа (полный экипаж состоял из 12 человек)
Неудивительно, что на этих людей производили впечатление разнообразные бронированные монстры, проекты которых им подбрасывали деятели типа Гроте. В определенной степени увлекался ими и И.В.Сталин, уровень образования которого тоже оставлял желать лучшего. Так что размаху проектирования тяжелых и сверхтяжелых танков в СССР тоже способствовал личностный фактор.
В период с 1934 по 1940 год проектирование сверхтяжелых танков в СССР практически не велось. Все конструкторские силы были заняты обеспечением серийного производства нескольких типов танков. Много времени уделялось и модернизации уже существующих боевых машин. Проектирование новых тяжелых танков началось в 1938 году в рамках работ по замене тяжелого танка Т-35. Спустя два года возобновилось и проектирование сверхтяжелых машин. Считается, что толчок этому процессу отчасти дала война с Финляндией, а отчасти — предположение о наличии у Германии новых тяжелых танков с мощным вооружением. Правда, ни то, ни другое не объясняет, например, появление в 1940 году проектов сверхтяжелых танков ВЛ-С1, ВЛ-С2 и ВЛ-СЗ (ВЛ — Владимир Ленин), масса которых в зависимости от установленного вооружения колебалась от 260 до 430 т («Маус» отдыхает!). Один вариант вооружения предполагал установку в главной башне 130-мм морской пушки Б-13 или 305-мм орудия Б-23, а в двух других — 76-мм пушек. Вариант ВЛ-СЗ, который предназначался только для борьбы с дотами, вооружения в виде 76-мм пушек не имел. Экипаж танка состоял из 15 человек.
В проекте предусматривалось использование электромеханической трансмиссии и двигателя мощностью 2000 л.с. Гусеничный движитель имел две гусеницы на борт с самостоятельным приводом на каждую.
У внутренних пар гусениц ведущие колеса находились впереди, а у наружных — сзади. Для транспортировки по железной дороге танк должен был разбираться на пять частей: главная башня, малые башни, ходовая часть и две разъемные половины корпуса. К счастью, после оценки проекта, работы по нему были прекращены по причине нереальности его осуществления в металле.
Идее создания сверхтанков отдали дань и японские танкостроители. Дальше макетов дело у них, правда, не пошло — тогдашний уровень японского танкостроения просто не позволил продвинуться дальше.
Проект, разработанный в 1939 году, представлял собой трехбашенную 100-тонную машину. В главной башне размещалась 105-мм пушка и два пулемета, в малых — 37-мм пушки. Толщина брони составляла 35 — 75 мм. Экипаж состоял из 11 человек. Машина получила индекс «Тип 100» и название «О-и» — «большой первый». Был разработан еще один вариант этого танка. Толщина брони возросла до 200 мм, а масса до 120 т. Основное вооружение составили длинноствольные 100- и 47-мм пушки. Машину предполагалось оснастить двумя двигателями BMW мощностью по 550 л.с. каждый.
Сравнительные размеры танков Maus и FCM
Схема (вверху) и деревянный макет в натуральную величину (внизу) сверхтяжелого танка FCM F1
Отметились на этой ниве и французы. У них уже был опыт создания сверхтяжелых машин. К этой категории смело можно отнести танк прорыва 2С, разработанный фирмой FCM в конце Первой мировой войны. Конструктивно и технологически эта машина соответствовала своему времени: клепаные корпус и башни, гусеничный обвод вокруг корпуса и т. д. Башни располагались продольно — в передней была установлена 75-мм пушка, в кормовой — пулемет. Два двигателя Maybach общей мощностью 500 л.с. позволяли 70-тонной боевой машине развивать скорость до 12 км/ч. Любопытно отметить, что танк оснащался электротрансмиссией.
Танки 2С, предназначенные для прорыва укрепленных линий вражеской обороны, находились на вооружении французской армии весь межвоенный период. Правда, в основном они стояли на хранении, а не эксплуатировались. В конце 1940 года часть танков получила дополнительную броневую защиту. Толщину лобовой брони довели до 90 мм, бортов — до 65 мм. В результате масса машины достигла 75 т.
В июне 1940 года шесть танков 2С отправили на фронт. 16 июня 1940 года при приближении немцев они были подорваны экипажами из-за невозможности выгрузки с железнодорожных платформ. Четыре неисправных танка на фронт не отправлялись и были захвачены немцами. Один из захваченных танков был доставлен на Куммерсдорфский полигон, отремонтирован, и осенью 1940 года проходил испытания. Особый интерес у немцев вызвала электротрансмиссия.
В 1938 году французы начали разработку сверхтяжелого танка F1. Конструкторское бюро ARL и фирма FCM предложили несколько вариантов.
В общих чертах FCM F1 был аналогичен советским тяжелым танкам СМК и Т-100, но французы, как обычно, внесли свою «изюминку» в проект. На F1 планировалось установить две башни, орудия которых должны были специализироваться на поражении различных групп целей, но в отличии от своих советских аналогов французский сверхтяжелый танк имел оригинальную компоновку. В передней части корпуса расположили отделение управления, за которым установили малую башню с 47-мм пушкой. В средней части корпуса находилось моторно-трансмиссионное отделение, в кормовой — боевое с главной башней, в которой была установлена 75-мм пушка. По бронированию F1 превзошел бы все танки того времени — его бортовая броня имела толщину 100 мм, лобовая — 120 мм!
Первый прототип тяжелого танка КВ. Обращает на себя внимание спаренная установка вооружения — 76- и 45-мм пушки смонтированы в одной маске. От такого решения вскоре отказались, ну а немцы наступили на наши грабли…
Советское чудо-оружие 1941 года — тяжелый КВ-2, вооруженный 152-мм гаубицей
Сравнительные размеры танков Maus и КВ-2
Уже на раннем этапе проектирования стало очевидно, что 75-мм пушка не будет эффективной против долговременных немецких укреплений, а ведь танк задумывался для прорыва Линии Зигфрида. В качестве альтернативных вариантов были предложены 90-мм и 105-мм орудия большой мощности. Дополнительное пулеметное вооружение размещалось следующим образом: в малой башне слева от пушки, по обеим бортам под главной башней, в кормовой части главной башни.
Что бы сдвинуть с места сверхтяжелый танк, масса которого достигла 140 т, в средней части корпуса расположили два 550-сильных дизельных двигателя Renault с электротрансмиссией. По предварительным расчетам максимальная скорость при движении по шоссе составила бы 24 км/ч.
Оценив собственные проектные возможности фирма FCM объявила, что постройка первого прототипа может быть закончена летом 1940 года, а производство сверхтяжелых танков можно будет начать в конце 1941-го. 17 января 1940 года фирма Schneider получила заказ на постройку четырех башен для опытного образца танка F1 и его конкурентов — танков ARL и АМХ Tracteur С (двух с 90-мм и двух со 105-мм пушками). Впрочем, вскоре выяснилось, что фирма АМХ не способна уложиться в отведенные ей сроки изготовления Tracteur С. Спустя месяц эту программу закрыли, а все усилия сосредоточили на танке F1, деревянный макет которого был представлен 12 апреля 1940 года. От танка фирмы ARL в скором времени тоже отказались — при сравнении обоих проектов наиболее привлекательно смотрелся именно F1. Кроме того, макет танка был выполнен с максимально возможной детализацией, что в итоге сыграло важную роль.
Техническая комиссия, которой был представлен FCM F1, одобрила проект и сделала предварительный заказ на 12 танков, первый из которых предполагалось получить в мае 1941 года, а затем наладить выпуск этих машин с темпом 3–4 единицы в месяц. Также было выдвинуто условие довести бортовое бронирование до 120 мм, что повысило бы массу танка ещё примерно на 5 т, а скорость снизилась бы до 20 км/ч.
Понятно, что ни одного экземпляра сверхтяжелого танка FCM F1 изготовлено не было. Все работы были прекращены в середине июня 1940 года, а заготовки уничтожены техническим персоналом.
Что касается СССР, то дальнейшие работы по сверхтяжелым танкам здесь были связаны с появлением тяжелого танка КВ. Именно в развитие его конструкции появились новые образцы сверхтяжелых машин. По уже упоминавшимся выше причинам броневую защиту и вооружение танка КВ в 1940 году сочли недостаточным. Поэтому одна за другой появились две машины: 50-тонный Т-150 (КВ-3), отличавшийся более мощной броней, доходившей до 90 мм, и 65-тонный Т-220 (КВ-220), имевший броню толщиной 100 мм и 85-мм пушку Ф-30. Начались их испытания. Однако в марте 1941 года командование Красной Армии получило разведывательную информацию о том, что в Германии ведется проектирование новых тяжелых танков 40-тонного класса (речь могла идти о 45-тонном VK 4501(Р) и 36-тонном VК 3601(Н). Для борьбы с ними советским военным, по-видимому, показалось недостаточно не только тяжелых танков КВ-1 и КВ-2, но и КВ-3 с КВ-220. 7 апреля 1941 года СНК СССР и ЦК ВКП(б) приняли постановление, в котором определялись новые ТТХ танка КВ-3 и ставилась задача на проектирование сверхтяжелых танков КВ-4 и КВ-5.
Тяжелый танк Т-150. Внешне эта машина отличалась от КВ-1 только наличием командирской башенки
60-тонный КВ-220 имел удлиненную на один каток ходовую часть и 85-мм пушку Ф-30 в массивной башне
У танка КВ-3 планировалось использовать лобовую броню до 120 мм и 107-мм пушку ЗИС-6. Танк КВ-4 должен был вооружаться такой же пушкой, но бронирование увеличивалось до 130 мм. Проектирование КВ-4 велось на Кировском заводе в апреле 1941 года. Начальник СКБ-2 Ж.Я.Котин привлек к разработке этого танка почти всех инженеров своего КБ и поставил этот процесс на конкурсную основу. Согласно уточненным ТТТ вооружение танка должно было состоять из двух орудий: 107- и 45-мм. Масса танка определялась в 90 т. Большую проблему представляла собой сварка бронелистов большой толщины, так как в то время с трудом справлялись со сваркой 75-мм брони. Не было двигателей нужной мощности, надежных КП, бортовых передач и многого другого. Впрочем, все это не останавливало заказчика в начале 1930-х годов, не остановило и в начале 1940-х.
Деревянный макет танка КВ-3 в натуральную величину. Весна 1941 года
Фотокопия проектного чертежа танка КВ-4. Вариант инженера Н.Струкова
Всего в апреле — мае 1941 года было разработано 20 эскизных проектов КВ-4. Самый легкий имел расчетную массу 82,5 т, самый тяжелый — 107 т. Победителем был признан проект Н.Ф.Шашмурина, который совместил установленную в корпусе 107-мм пушку с 76-мм пушкой во вращающейся башне, заимствованной у КВ-1. В июне работы по КВ-4 были прекращены в пользу КВ-5.
Последний разрабатывался на основе эскизного проекта КВ-4 Н.В.Цейца. Сохранив общую компоновку КВ-4, проект переделали так, чтобы использовать максимум элементов от КВ-1.
Главной особенностью КВ-5, отличавшей его от остальных КВ (за исключением КВ-2), была большая и высокая башня ромбовидной формы. Такая башня позволяла решить сразу несколько компоновочных проблем. Во-первых, казенник пушки при любых углах возвышения оставался в башне, во-вторых, командир танка и наводчик также целиком находились в башне и не были зажаты между казенником и погоном. Все это давало возможность обойтись сравнительно небольшим башенным погоном диаметром 1840 мм, от которого требовалось воспринимать лишь нагрузку от выстрела. Возросшую высоту танка можно было уменьшить за счет высоты корпуса в районе боевого отделения.
Фотокопии проектных чертежей танка КВ-4. Варианты Н. Шашмурина (вверху) и К.Буганова (внизу)
Фотокопия проектного чертежа танка КВ-4. Вариант инженера М.Цейца
Тяжелый танк КВ-5.Чертеж выполнил В.Мальгинов
Сравнительные размеры танков Maus и КВ-5
У КВ-5 корпус в районе боевого отделения и отделения управления имел высоту всего 920 мм и повышался до 1300 мм в районе моторно-трансмиссионного отделения. Однако высоты 920 мм для размещения механика-водителя и стрелка-радиста не хватало. Поэтому над головой механика-водителя установили бронированный откидной колпак со смотровыми щелями, обеспечивавший обзор, лучший, чем на обычном КВ. Толщина брони колпака была как у лобового листа башни — 180 мм. На марше колпак приподнимался — так же как на прототипах Т-35. Стрелок-радист имел в своем распоряжении башенку с пулеметом ДТ, установленную на постаменте так, что огонь можно было вести поверх колпака механика-водителя. Допускала она и возможность стрельбы по воздушным целям. Вторая такая башенка размещалась на крыше башни. Установленный в ней пулемет обслуживался заряжающим.
В боевом отделении корпуса размещалась укладка с частью боекомплекта 107-мм пушки. Основной боекомплект находился в нише башни.
Справа от пушки располагался командир танка. В его распоряжении имелась полноценная командирская башенка с пятью смотровыми приборами и небольшим перископом, который позволял вести наблюдение поверх пулеметной башенки. Слева от пушки находился наводчик, а в кормовой части башни — два заряжающих, наличие которых в составе экипажа, учитывая массу 107-мм унитарных выстрелов, было отнюдь не лишним, тем более, что в перспективе часть танков могла вооружаться 152-мм гаубицей-пушкой.
В моторно-трансмиссионном отделении параллельно устанавливались два дизеля В-2К мощностью по 600 л.с. каждый. Переход на двухдвигательную схему был вынужденной мерой, так как с началом войны шансов довести до работоспособного уровня более мощные варианты В-2 уже не было. Не было и возможности получить в приемлемых количествах авиадизели М-30 или М-40.
Корпус КВ-5, в отличие от других КВ, не имел гнутых деталей (за исключением кормового нижнего листа). Бронелисты соединялись друг с другом гужонами и электросваркой. Толщина бортов и кормы корпуса достигала 150 мм, крыши и днища — 40 мм. Поскольку при изготовлении штампованной башни КВ-3 возникло множество проблем, для КВ-5 башню решили изготовить из катаной брони. Лобовой 180-мм лист крепился к башне гужонами, а все остальные листы соединялись между собой шпоночным соединением «двойной ласточкин хвост». Такое соединение ни до, ни после не применялось в отечественном танкостроении, зато так собирался главный броневой пояс линкоров типа «Советский Союз». Оно было трудоемким, заставило установить бортовые листы башни вертикально, но обеспечило почти монолитную ее прочность.
К августу 1941 года проект КВ-5 был практически полностью завершен, началось изготовление ряда узлов и агрегатов танка. Но из-за тяжелой обстановки на фронте под Ленинградом все опытные работы на Кировском заводе прекратили и освободившиеся силы бросили на увеличение выпуска серийных КВ. Самая поздняя дата, обнаруженная на сохранившихся чертежах КВ-5 — 15 августа 1941 года, когда бои уже шли под Лугой и Крсногвардейском. К сожалению, не удалось обнаружить данных о расчетной массе танка КВ-5. Исходя из массы КВ-4 (вариант Н.В.Цейца) — 90 т — можно определить массу КВ-5, имевшего более толстую броню, в 110 — 120 т.
Оценивая проект КВ-5, можно сказать, что для 1941 года он был реально выполним и технически и технологически. Правда, с тактической точки зрения этот танк был совсем не нужен, у него просто не было противника, как, впрочем, и у всех танков семейства КВ. Достойным противником для КВ-5 стал бы только «Тигр», причем советский танк имел бы над немецким явное превосходство в броневой защите и вооружении. 107-мм пушка могла пробить лобовую броню «Тигра» на дистанции до 1000 м, при этом КВ-5 оставался бы неуязвим для 88-мм пушки КwК 36. Правда неуязвимость эта решалась бы за счет вдвое большей массы по сравнению с «Тигром». А вот с «Королевским тигром» дело обстояло бы уже сложнее. 107-мм пушка была слишком слабой для борьбы с ним. Лобовую броню этого танка она пробить не могла даже с дистанции 500 м, а вот 88-мм пушка КwК 43 «протыкала» бы КВ-5 даже с 1000 м. Еще хуже для КВ-5 выглядит сравнение с «Маусом». Советский сверхтанк превосходил бы своего немецкого оппонента только по характеристикам подвижности. Впрочем, все это чистой воды теория. Будь КВ-5 реально построен и сохранись он до 1945 года, то его вооружение уж как-нибудь постарались бы усовершенствовать. В качестве альтернативы 107-мм пушке прекрасно подошли бы 122 — 152-мм пушки большой мощности, испытывавшиеся в 1944 — 1945 годах. Все эти орудия пробивали броню толщиной 200 мм на дистанции 1500 — 2000 м. Они, конечно, были опытными, но и КВ-5 был бы скорее всего только единичным образцом. Сконструированный исходя из принципов дифференцированной броневой защиты КВ-5 был более сбалансированным танком, чем «Маус», но в целом таким же бесполезным.
Штурмовой танк А39 Tortoise
Тяжелый танк Т-28
Необходимо отметить, что активные работы над сверхтяжелыми танками велись практически только в двух странах — Германии и СССР. Это не случайно. Тут сказывался уже упоминавшийся личностный фактор — система принятия решений замкнутая на одного не слишком образованного человека, которому никто не смел перечить. В странах с иной системой принятий решений даже очень популярный национальный лидер не мог просто так тратить бюджетные стредства. Во всяком случае, без согласия конгресса или палаты общин. А военным было нужно доказывать и обсновывать необходимость того или иного приобретения. В итоге в двух других ведущих танкостроительных государствах — США и Великобритании — такой очевидной ерундой как сверхтяжелые танки не занимались. За время Второй мировой войны в этих странах были созданы всего лишь два образца подобных машин, ни по размерам, ни по массе не идущих ни в какое сравнение с «Маусом».
В Великобритании в рамках начавшейся в 1942 году подготовки к вторжению на Европейский континент начали проявлять интерес к так называемому «штурмовому танку» — тяжелой бронированной машине, способной эффективно поражать фортификационные сооружения, выдерживая при этом большое число попаданий. Весной 1943 года началось проектирование такой машины, завершившееся в 1944 году созданием проекта штурмового танка А39 Tortoise («Черепаха»). Эта машина относилась к классу безбашенных танков (по сути — САУ). В массивной литой рубке больших размеров устанавливалась 32-фунтовая пушка Mk I, созданная на основе 3,7-дюймового зенитного орудия. Угол горизонтального наведения ограничивался 20° влево и вправо от продольной оси орудия. Вспомогательное вооружение состояло из трех пулеметов BESA: один устанавливался в маске пушки слева от орудия, два — в пулеметной башенке на крыше рубки. Помимо самообороны эти пулеметы могли вести огонь и по воздушным целям. Толщина лобовой брони рубки составляла 225 мм (по другим данным — 279 мм), бортов — 152 мм. Масса «Черепахи» составляла 78 т, экипаж — 7 человек. Двигатель Meteor V мощностью 650 л.с. позволял танку двигаться с максимальной скоростью 19,2 км/ч.
Сборка первой машины началась в мае 1945 года, когда ее применение было более чем проблематичным. Выпуск всей серии из шести машин (первоначально планировалось 25) завершился в 1947 году.
В сентябре 1943 года в США также началась разработка тяжелых боевых машин. Исследования, проведенные департаментом вооружения, показали, что подобная техника может понадобиться в Европе для преодоления укрепленных линий типа немецкого «Западного вала». На танке планировалось использовать новую 105-мм пушку, 200-мм броню и электротрансмиссию. Пушка обладала высокой начальной скорость снаряда и могла эффективно поражать бетонные укрепления. После долгих согласований в марте 1945 года были заказаны пять танков, получивших обозначение Т28. При этом бронирование было усилено до 305 мм, а боевая масса увеличена до 95 т.
Как и в случае с британской «Черепахой» предполагалось создать приземистый, безбашенный танк. При этом 105-мм пушка монтировалась в лобовом листе с углами наведения по горизонту 10°. Экипаж состоял из четырех человек. Водитель и командир имели в своем распоряжении наблюдательные башенки. Последняя оборудовалась турельной установкой 12,7-мм пулемета.
В марте 1945 года «танковое» наименование с Т28 сменилось на «самоходное» Т95. Летом 1945 года компания Pacific Car and Foundry Company приступила к изготовлению машины. После окончания войны на Тихом океане количество опытных машин было сокращено в заказе до двух. Первая из них была отгружена на Абердинский полигон 21 декабря 1945 года, а вторая — 10 января 1946-го.
Двигатель Т95 был практически идентичен установленному на танке М26 «Першинг», хотя последний был в два раза легче. Неудивительно, что скорость Т95 оказалась не выше 12 км/ч. Реально рекомендовалось двигаться со скорость не более 10 км/ч. Большая масса заставила особое внимание уделить снижению удельного давления на грунт. Решение этой проблемы было достигнуто установкой двух пар гусениц — по паре на борт. Внешние гусеницы вместе с бортовым 100-мм экраном могли демонтироваться для движения танка по твердому грунту. Снятые гусеницы при этом буксировались за самоходкой. Снятие внешних гусениц уменьшало ширину машины с 4,56 м до 3,15 м. В Абердине на испытаниях четыре члена экипажа снимали внешние гусеницы с первой попытки за 4 ч., столько же требовалось для их монтажа. С третьей попытки обе эти операции заняли 2,5 ч.
Тяжело бронированная, с мощным вооружением самоходка Т95 не вписывалась в концепцию бронетанковых вооружений армии США. Танки должны были иметь башню, а самоходки — легко бронировались для достижения максимальной мобильности. Т95 в эту систему не вписывался. В результате в июне 1946 года название было вновь изменено — машина стала тяжелым танком Т28. Посчитали, что мощное вооружение и тяжелое бронирование больше подходит для танка. Т28 (Т95) продолжал испытываться на Абердинском полигоне до конца 1947 года — определялась живучесть деталей и узлов при эксплуатации столь тяжелой машины.
В заключение следует подчеркнуть, что Т28 при своей реальной боевой массе 86,3 т занимает вторую после «Мауса» строчку в рейтинге изготовленных в металле сверхтяжелых боевых машин.
Литература
Архипов B.C. Время танковых атак. — М., Воениздат, 1981.
Барятинский М., Коломиец М., Кощавцев А. Советские тяжелые послевоенные танки. — М., ЗАО «Редакция журнала «Моделист-конструктор», 1996.
Барятинский М.Б. «Тигры» в бою. — М., «Яуза», «Эксмо», 2007.
Барятинский М.Б. «Тигр». Первая полная энциклопедия. — М.: Коллекция, Яуза, ЭКСМО, 2008. Бронетанковые войска армии США. Сборник статей из американских военных журналов. — М.: Воениздат, 1956.
Буров С.С. Конструкция и расчет танков. — М., Издание ВАБТВ, 1973. Труды академии. Сборник № 1 (25). — М., Издание ВАБТВ, 1945.
Коломиец М., Мальгинов В. Советские супертанки. — М., ЗАО «Редакция журнала «Моделист-конструктор», 2002.
Коломиец М. Противотанковая артиллерия Вермахта. 1939 — 1945 гг. — М.: «Стратегия КМ», 2006.
Макаров М., Пронин А. Противотанковая артиллерия Красной Армии. 1941 — 1945 гг. — М.: «Стратегия КМ», 2003.
Павлов И., Павлов М. Сверхтяжелый танк «Маус». — М.: ООО «Издательский центр «Экспринт», 2004. Сверхтяжелый немецкий танк «Maus» («Мышь»), Описание и обзор конструкций. — НИБТ ПОЛИГОН ГБТУ ВС, 1946.
Свирин М. Артиллерийское вооружение советских танков 1940 — 1945. — М., Экспринт, 1999.
Свирин М.Н. Броня крепка. История советского танка. 1919 — 1937. — М.: Яуза, Эксмо, 2005.
Свирин М.Н. Броневой щит Сталина. История советского танка. 1937 — 1943. — М.: Яуза, Эксмо, 2006. Свирин М.Н. Стальной кулак Сталина. История советского танка. 1943 — 1955. — М.: Яуза, Эксмо, 2006. Советские танковые войска 1941 — 1945. Военно-исторический очерк. — М., Воениздат, 1973.
Солянкин А.Г., Павлов М.В., Павлов И.В., Желтов И.Г. Отечественные бронированные машины. XX век (т.1). -М., Экспринт, 2002.
Федосеев С. Танки кайзера (Германские танки 1-й мировой войны). — М., ЗАО «Редакция журнала «Моделист-конструктор», 1996.
Шейн Д.В. Танки ведет Рыбалко. Боевой путь 3-й гвардейской танковой армии. — М.: Яуза, Эксмо, 2007. M.Sawondy, K.Bracher. Maus and other German Armored Projects. — Schiffer Publishing Ltd, 1989.
W.Trojca. Maus. — Warszawa, Wydawnictwo Militaria, 1995.
W.FIeischer. Die deutschen Kampfwagenkanonen 1935 — 1945. — Podzun-Pallas-Verlag, 1996.
F.Hahn. Waffen und Geheimwaffen des Deutschen Heeres 1933 — 1945. — Bonn, 1992.
W.J. Spielberger, U.Feist. Sonderpanzer. German Special Purpose Vehicles. — Fallbrook, California, Aero Publishers, Inc.
M.Sawondy. German Armored Rarities 1935 — 1945. — Schiffer Publishing Ltd, 1998.
Информация общедоступной сети Интернет
Резервуар Архив
«Выдержка из протокола командировки на Волховский фронт
502-й и 503-й отдельные танковые батальоны редко использовали огнеметные танки, но командиры и экипажи по-прежнему высоко оценивают действие огнеметов в бою. Например, комиссар 502-го ИТБ заявил, что огнеметы использовались редко только потому, что местность мешала, и что немецкая пехота бежит впереди танков, чтобы держаться вне досягаемости. Эффективность высокая.Когда используются огнеметы, противник убегает из землянок и бросает все.
Водитель танка КВ-8 товарищ Патурнак рассказывает, что сделал всего 4 выстрела из своего огнемета. Противотанковое орудие открыло огонь по танку, но как только в орудие была выпущена очередь из огнемета, орудийный расчет скрылся, а двое немцев упали в шоке, а затем были раздавлены гусеницами танка.
Командир 503-го ИТБ капитан Дроздов заявил, что при использовании огнеметов в районе Гонтовой Липки горючее не дошло до позиций противника, но они в панике скрылись.Однако он считает нецелесообразным использование огнеметов в лесных болотах.
Командир 507-го ИТБ майор Николаевцев рассказывает, что из танка КВ-8 под командованием политического координатора Осатюка было произведено 15 выстрелов по спрятанной в кустах пехоте. Пехота в панике бежала. Часть фашистов бежала в огне. Один танк КВ-8 ночью использовал огнеметы. Немцы в панике побежали, срывая горящую одежду и даже нижнее белье.
Командование 507-го ИТБ доложило 8-й армии, что «огнеметы выполнили свою задачу», а позже, после описания недостатков, обнаруженных во время учений под Кузьминкой, пишет, что «после исправления этих недостатков это будет отличное оружие. против врага.«
В другом отчете той же организации говорится, что «огнемет — отличное оружие для контратакующей пехоты в лесных болотах … практика показывает, что воздействие на противника ночью ужасающее. Во время атаки в ночь с 30 на 31 августа. в районе пункта 40.4 и в секторе 24-й гвардейской стрелковой дивизии немцы в панике бежали, сбросив свое снаряжение и нижнее белье ».
Все огнеметные батальоны Волховского фронта в основном использовали танки КВ-8.Танки Т-О34 использовали свои огнеметы редко ».
Коврик для бака для мыши по лучшей цене — Отличные предложения на коврик для бака для мыши от global mat для продавцов бака для мыши
Отличные новости !!! Вы попали в нужное место для коврика для танка для мышки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний коврик для резервуара для мыши вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили коврик для цистерны для мышки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в коврике для цистерны для мыши и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести mat for mouse tank по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Игры с клавиатурой и мышью · Играть онлайн бесплатно
- Все онлайн игры
- Новые онлайн игры +16
- Мои игры
- 2D
- 3D
- Полноэкранный 📺
- Для девочек 👧
- Для мальчиков 👦
- Транспорт
- Стрельба 🎯
- Для детей 👶
- Для подростков 👨🎓
- Для мажоров 🔞
- 2018 Год 📆
- 2019 Год 📆
- 2020 Год 📆
- Коронавирус (COVID-19) 🦠
- Аркада 🏃
- Вождение 🚘
- Пазл 💡
- Гонки 🚘
- Файтинг 👊
- Карточка 🃏
- Приключения 🔍
- Кликер 👌
- Idle
- Survival 😵
- Hidden Object 🔍
- Open World 🌍
- Blood 💉
- Upgrade 📈
- Physics 🔬
- Educational
- RPG
- Runner 🏃
- Sports ⚽
- Strategy 🌍
- Match 3 💎
- Shooter 💣
- Action
- Adam and Eve
- Ben 10
- Batman
- Wheely
- Adventure Time 📺
- Blaze and the Monster Machines 🚘
- We Bare Bears 🐻
- Cut The Rope 🍭
- Bob the Robber 💰
- GTA (Grand Theft Auto) 🚘
- SpongeBob SquarePants ⭐
- Forgotten Hill 😈
- Star Wars ⭐
- Nella the Princess Knight 👧
- Minecraft ⛏️
- Mario
- The Loud House
- Momo
- Henry Danger 😎
- Five Nights at Freddy’s
- Slender Man
- Monkey GO Happy 🙈
- Superman 😎
- 3 панды 🐼
- Удивительный мир Гамбола 🐱
- Snail Bob 🐌
- Frozen ⛄
- Happy Wheels 🛒
- Teenage Mutant Ninja Turtles 🐢
- Shimmer and Shine 👧
- Paw Patrol 🐶
- Unikit
- Teen Titans Go Go
- Big Head 😶
- Boss 👔
- Doctor 👨⚕️
- Animal 🐴
- Zombie 🧟
- Human 🧑
- Monster 👹
- Ninja 👤
- Police 👮
- Robot 🤖
- Stickman
- Sniper
- Superhero
- Trollface 😏
- Living Ball 🙃
- Funny 😆
- Sad
- Cool 😎
- Cute 🤗
- Мистик 😯
- Темный 😟
- Обычный 😐
- Расслабляющий 😌
- Серьезный 🤔
- Сложный
- Страшный 😱
- Абстрактный
- Дикий Запад (западный) 🤠
- Детектив 🔎
- Научная фантастика
- Паранормальное
- Стимпанк
- Пост-апокалипсис
- Фэнтези
- Ужасы 😱
- Клавиатура и мышь
- Только клавиатура 💻
- Только мышь 🐁
- На английском языке
- На русском
- ПК
- Планшет
- Мобильный
- 1 Игрок 🤤
- 2 игрока 👬
- 3+ Игрок 👪
- Автобус 🚌
- Блок 🔲
- Война 💣
- Грузовик 🚚 9 0035 Еда 🍔
- Корабль 🚢
- Любовь ❤️
- Магия 🧙
- Автомобиль 🚘
- Мода 👠
- Монета 💰
- Музыка 🎵
- Оружие 💣
- Паркур 🏃
- Портал ⭕
- Огонь 🔥
- Платье Наверх 👗
- Праздник 🎁
- Самолет ✈️
- Свадьба 💍
- Танк
- Stunt 🏃
- Evolution 🐵
- Flash
- HTML5
- Unity
