Главная » Разное » Чертеж бмв х5: Bmw x5 | Скачать чертежи, схемы, рисунки, модели, техдокументацию

Чертеж бмв х5: Bmw x5 | Скачать чертежи, схемы, рисунки, модели, техдокументацию

Posted on 16.01.202325.12.2022

Содержание

  • Практическая работа. Создание модели корпуса автомобиля при помощи сплайнов в 3Ds Max
  • Предохранители бмв х5 е70 и блоки реле с описанием схем на русском языке
    • Блок с предохранителями и реле в салоне bmw e70
    • Блоки с предохранителями в багажнике бмв е70
      • Основной блок с предохранителями в монтажном отделении
      • Предохранители на крышке аккумулятора
    • Блоки с предохранителями и реле под капотом х5 е70
    • Дополнительная информация
    • Инструкция по обслуживанию
  • BMW X5 Vintage Blueprint Auto Print
      • Не видите свой автомобиль или грузовик?
    • Описание работы
    • Доставка
    • BMW X5 Vintage Blueprint Auto Print
  • Blueprint Art — BMW M1 M3 M4 X1 X3 X5 X6 Z1 Z4 Z8 — Выберите свою модель

Практическая работа. Создание модели корпуса автомобиля при помощи сплайнов в 3Ds Max

Продемонстрируем большую часть возможности использования сплайнов на примере создания 3-х мерной модели корпуса автомобиля BMW X5 по чертежам проекций.

Для создания модели корпуса автомобиля необходимо найти чертежи выбранной модели, например, представленные на рис 5.1

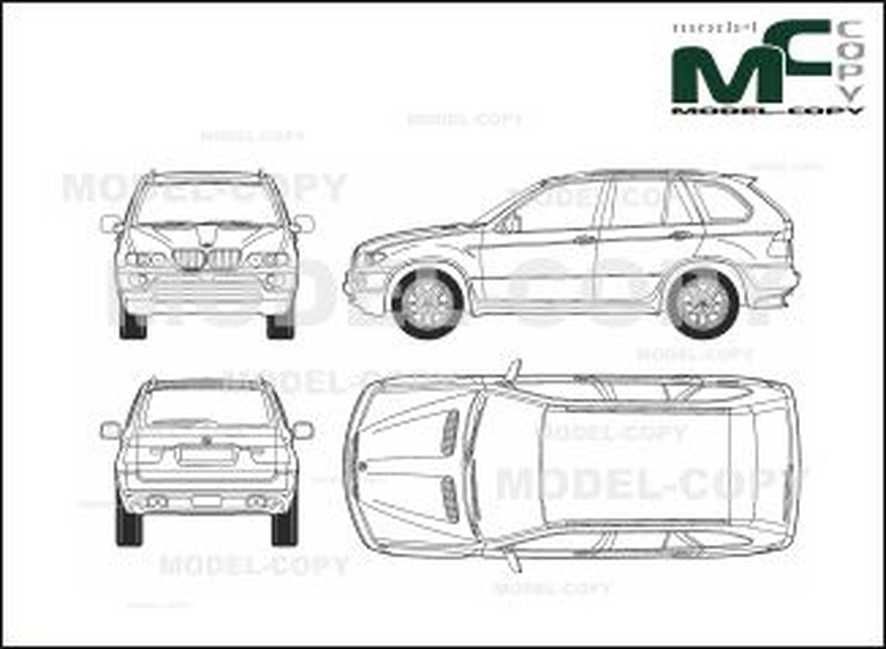

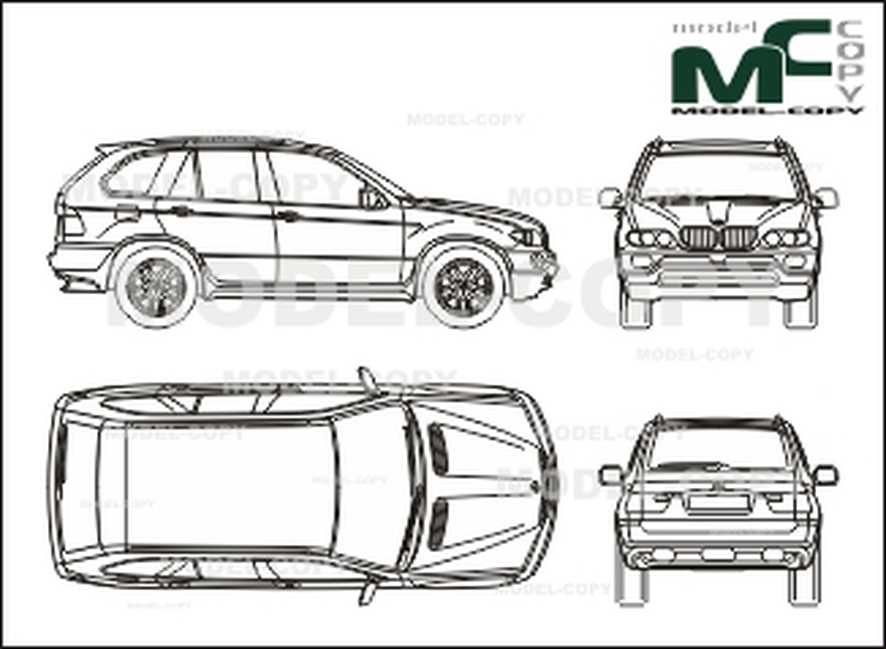

Рис. 5.1 Чертежи автомобиля BMW X5.

Для работы с растровыми изображениями обычно используют программу Photoshop. Первоначально нужно выровнять изображения по горизонтали и вертикали и сделать фон изображения светло-серым. Это нужно для того, чтобы при последующей работе выделенные подобъекты (в частности ребра, которые по умолчанию выделены белым цветом) не сливались с фоном.

Теперь нужно проверить размеры видов автомобиля спереди и сзади — они должны быть равны как по ширине, так и по высоте. Далее картинки разрезаются и сохраняются по отдельности.

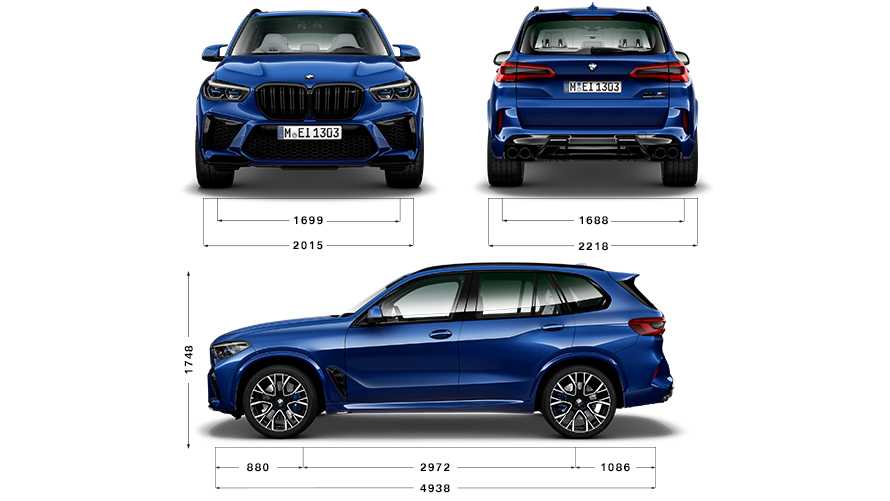

Рис. 5.2.1. Чертежи автомобиля BMW X5

Рис. 5.2.2. Чертежи автомобиля BMW X5

Начнем работу с создания виртуальной студии, т.е. расположим в видовых окнах растровые изображения так, чтобы по ним можно было моделировать. Есть, по меньшей мере, три способа как это сделать.

Первый — это просто расположить картинки в качестве бэкграунда в соответствующих окнах (в окне Top вид авто сверху, во фронтальном виде автомобиль спереди и т.д.), но при масштабировании часто бэкграунд смещается относительно геометрии.

Второй вариант заключается в создании пересекающихся плоскостей, на которые затем накладываются изображения.

Третий вариант рассмотрим подробнее. Для создания виртуальной студии используется примитив Box с размерами, соответствующими размерам реального автомобиля (рис. 5.3), но если они отсутствуют, то нужно использовать габариты растровых изображений.

Таким образом, сохранятся пропорции будущего автомобиля.

Рис 5.3 пропорции автомобиля

После того, как создали Box с заданными размерами, устанавливается флажок в графе Match Bitmap Size (рис. 6.3), которая находится в меню

Castomize ->Preferences->Viewports->Configure Driver.

Эта манипуляция позволит задать максимально возможное качество отображения картинок во вьюпорте. Далее боксе назначается модификатор Normal, в котором выставляется флаг Flip Normals — это позволит «вывернуть наизнанку» Студию. Затем следует переход в редактор материалов (достаточно нажать на клавиатуре латинскую «M») и создается Multi/Sub-Object материал. Для работы оставляем 6 подматериалов (по числу граней куба) и им присваиваются названия материалам согласно сторон авто (рис. 6 слева). Далее необходимо скопировать картинки в соответствующие слоты Multi/Sub-Object материала.

Для этого можно использовать Asset Browser. Чтобы активизировать его необходимо зайти во вкладку Utilities и нажать кнопку Asset Browser. После того, как браузер активизирован, открывается папка с изображениями и они перетаскиваются прямо на соответствующие кнопки материала (рис. 5.4). Чтобы закончить работу с настройкой материала Студии нужно в каждом из подматериалов активизировать кнопку Show Map In Viewport (на панели редактора материалов) и установить параметр Self-Illumination в 100%. После этого можно смело назначать материал Студии. К самой же Студии нужно добавить модификатор Edit Mesh и перейдя на уровень подобъектов Poligon, выделяя стороны Студии, назначить им соответствующие ID материала (с 1 по 6). В итоге получится результат как на рисунке 5.5:

Рис.5.4 UVW Mapping

Рис. 5.5 Создание бокса

Рис. 5.6 Создание бокса

Прежде чем приступить к моделированию, нужно оградить бокс от случайного сдвига. Для этого в свойствах объекта должен быть установлен флажок Freeze и здесь же снят флажок Show Frozen in Gray (это нужно для того, чтобы видеть текстуры во вьюпорте) (рис. 5.7).

Рис. 5.7 Свойства дисплея.

Предохранители бмв х5 е70 и блоки реле с описанием схем на русском языке

Второе поколение кроссовера BMW X5 E70 выпускалось в 2007, 2008, 2009, 2010, 2011, 2012 и 2013 году. За этот период е70 получил одни рестайлинг. Мы представим информацию о боках реле и предохранителях бмв х5 е70 с описанием схем на русском языке, а так же подскажем какие из них отвечают за прикуриватель.

Содержание

  • 1 Блок с предохранителями и реле в салоне bmw e70
  • 2 Блоки с предохранителями в багажнике бмв е70
    • 2.1 Основной блок с предохранителями в монтажном отделении
    • 2.2 Предохранители на крышке аккумулятора
  • 3 Блоки с предохранителями и реле под капотом х5 е70
  • 4 Дополнительная информация
  • 5 Инструкция по обслуживанию

Блок с предохранителями и реле в салоне bmw e70

Он располагается с правой стороны, в ногах у переднего пассажира. Для доступа опускаемся под бардачок и откручиваем три винта.

Убираем освободившуюся крышку. Поднимаем голову и в появившемся пространстве сверху находим с правой стороны зеленый винт.

Открутив его – блок с предохранителями упадет на пол (спустится).

фото блока предохранителей в салоне

Выглядеть он будет примерно так.

Общая схема блока с предохранителями и реле

Таблица с описанием

1Реле компрессора активной подвески
2Реле очистителя заднего стекла
3Реле электродвигателя очистителя лобового стекла
F1(20А)
F2(10А) Привод замка вещевого ящика
F3(7,5А)
F4(10А) Электронный блок управления двигателем
F5(10А)
F6(10А)
F7(5А)
F8(7,5А)
F9(15А) Звуковые сигналы
F10(5А)
F11(20А)
F12(10А) Блок управления электрооборудованием рулевой колонки
F13(15А) Электронный блок управления КПП
F14(10А)
F15(10А) Селектор КПП
F16(7,5А) Выключатель стекло подъемника
F17(7,5А)
F18(7,5А)
F19(5А)
F20—
F21(30А) Обогреватель заднего стекла
F22—
F23(40А)
F24(40А) Усилитель рулевого управления
F25(30А) —
F26(30А) Насос омывателя фар
F27(15А) Центральный замок
F28(15А) Центральный замок
F29(40А) Электропривод задних стекло подъёмников
F30(30А) Центральный замок
F31(40А) Электропривод задних стекло подъёмников
F32(40А) Компрессор системы активной подвески
F33(30А)
F34(30А)
F35(30А) Управление двигателем
F36(30А) Управление двигателем
F37(30А) Электродвигатель очистителя заднего стекла
F38(30А)
F39(40А)
F40(30А) Электронный блок управления ABS
F41(7,5А)
F42(30А) Управление двигателем
F43(30А) Управление двигателем
F44(30А) Электродвигатель очистителя лобового стекла

Блоки с предохранителями в багажнике бмв е70

Основной блок с предохранителями в монтажном отделении

Он расположен с правой стороны под обшивкой. Для доступа надо убрать обшивку справа.

Фото пример исполнения

Схема

Расшифровка

1Реле отключения цепи (Реле контакта 30G)
F91(30А/40А)
F92(25А) блок управления раздаточной коробкой
F93(40А)
F94(30А) блок управления стояночным тормозом
F95(30А/40А)
F96(40А)
F97(20А) Прикуриватель
F98(15А/20А)
F99(40А) блок управления приводом открывания /закрывания задней двери
F100(20А)
F101(30А)
F102(30А)
F103(30А) Усилитель выходного сигнала аудиосистемы
F104—
F105(30А)
F106(7,5 А)
F107(10А)
F108(5А)
F109(10А) Приемник навигационной системы
F110(7,5 А)
F111(20А) Предохранитель прикуривателя (передний)
F112(5А)
F113(20А) Предохранитель прикуривателя (центральный подлокотник)
F114(5А)
F115—
F116(20А) Разъем электрооборудования прицепа
F117(20А)
F118(20А) —
F119(5А) Мультимедийный блок управления
F120(5А) блок управления активной подвеской
F121(5А) Блок управления приводом открывания /закрывания задней двери
F122—
F123—
F124(5А) Блок предохранителей/реле приборной панели
F125(5А) Блок управления раздаточной коробкой
F126(5А)
F127—
F128—
F129(5А)
F130—
F131(5А)
F132(7,5 А)
F133—
F134(5А) Блок управления электрооборудованием рулевой колонки
F135(20А) Блок управления приводом открывания /закрывания задней двери
F136(5А)
F137(5А) Система навигации
F138—
F139(20А)
F140(20А) Блок управления подогревателем левого переднего сиденья
F141(20А) Блок управления подогревателем правого переднего сиденья
F142(20А) Мультимедийный блок управления
F143(25А) Блок управления электрооборудованием прицепа
F144(5А) Блок управления электрооборудованием прицепа
F145(10А) Электродвигатель вспомогательного механизма закрывания двери (передний правый)
F146(10А) Электродвигатель вспомогательного механизма закрывания двери (передний левый)
F147(10А) Электродвигатель вспомогательного механизма закрывания двери (задний левый)
F148(10А) Электродвигатель вспомогательного механизма закрывания двери (задний правый)
F149(5А) Многофункциональный переключатель на сиденье (передний левый)
F150(5А) Многофункциональный переключатель на сиденье (передний правый)

Сбоку могут располагаться некоторые реле, например разгрузочное реле контакта 15 K9.

Актуальная информация о расположении предохранителей и реле для вашего автомобиля должна находится рядом с данным блоком в виде брошюры.

Обозначение

За прикуриватель отвечают несколько предохранителей: 97, 111, 113, 115, 118.

Предохранители на крышке аккумулятора

В пластиковой крышке аккумуляторной батареи находятся предохранители высокой мощности.

Схема

Назначение

F171(100А)
F172(100А)
F173(250А) Блок предохранителей/реле приборной панели
F174—
F175—
F176(80А) Реле блока управления высотой подъем клапана
F177—

Блоки с предохранителями и реле под капотом х5 е70

С правой стороны около дворников находится блок в реле и предохранителями, закрытый пластиковой крышкой.

Реле SCR K2085 бмв х5 е70

Количество предохранителей зависит от комплектации и года выпуска вашего bmw.

Общая схема

Описание

1Электронный блок управления двигателем
2Реле системы управления высотой подъема клапана
F1(40А) Реле системы управления высотой подъема клапана

Дополнительная информация

Мы так же подготовили видео по данной статье у себя на канале. Смотрите и подписывайтесь.

За омыватель фар отвечает предохранитель номер 26 блок в салоне.

Инструкция по обслуживанию

Больше информации о BMW X5 E70 можете узнать ознакомившись с руководством по эксплуатации: “скачать”

BMW X5 Vintage Blueprint Auto Print

1 из 16

Коллекция автомобилей Cutler West

Цена

Обычная цена 68,40 долларов США

Обычная цена $114.

00 USD Цена продажи 68,40 долларов США Скидка 40%

В наличии: Бесплатная доставка

Параметры Выберите опцию 14 x 11 дюймов / натянутая холщовая пленка — 68,40 долларов США. 20 дюймов x 16 дюймов / натянутая холщовая пленка — 9 долларов США9,60 24 x 18 дюймов / натянутая холщовая пленка — 148,80 долларов США. 36 дюймов x 24 дюйма / натянутая холщовая пленка — 165,60 долларов США. 36 x 24 дюйма / рама из орехового дерева — 195 долларов США. 36″ x 24″ / Каркас и коврик из орехового дерева — 225,00 долларов США 36 x 24 дюйма / черная рама — 195 долларов США.

36″ x 24″ / Черная рама и коврик — $225,00 36 x 24 дюйма / рама Greyson — 19 долларов5.00 36 дюймов x 24 дюйма / рама и коврик Greyson — 195 долларов США. 36 «x 24» / 3-х панельная холщовая пленка — 195,60 долларов США. 40 x 30 дюймов / натянутая канвасовая пленка — 199,00 долларов США. 60 дюймов x 40 дюймов / натянутая холщовая пленка — 399,00 долларов США. 14 x 11 дюймов / черная рама — 68,40 долл. США 20 x 16 дюймов / черная рама — 9 долларов9,60 24 x 18 дюймов / черная рама — 148,80 долларов США 14 x 11 дюймов / без рамы — 28,80 долларов США. 14 x 11 дюймов / черная рама и коврик — 68,40 долл. США 14 x 11 дюймов / рама из орехового дерева — 68,40 долларов США. 14 x 11 дюймов / рама и коврик из орехового дерева — 68,40 долларов США. 14 x 11 дюймов / рама Greyson — 68,40 долл. США 14 x 11 дюймов / рама и мат Greyson — 68,40 долл. США 20 x 16 дюймов / без рамы — 48 долларов США. 20 x 16 дюймов / черная рама и коврик — 108 долларов США. 20 дюймов x 16 дюймов / рама из орехового дерева — 9 долларов США9,60 20 дюймов x 16 дюймов / рамка из орехового дерева и коврик — 108 долларов США. 20 x 16 дюймов / рама Greyson — 99,60 долларов США 20 дюймов x 16 дюймов / рама и коврик Greyson — 108 долларов США. 24 x 18 дюймов / без рамы — 57,60 долларов США. 24 x 18 дюймов / черная рама и коврик — 159,60 долларов США. 24 x 18 дюймов / рама из орехового дерева — 148,80 долларов США. 24 x 18 дюймов / рама и коврик из орехового дерева — 159 долларов США0,60 24 x 18 дюймов / рама Greyson — 148,80 долларов США 24 x 18 дюймов / рама и коврик Greyson — 159,60 долларов США. 36 x 24 дюйма / без рамы — 76,80 долларов США. 40 x 30 дюймов / без рамы — 117,60 долларов США. 40 дюймов x 30 дюймов / 3 панели холста — $ 287,40 60 x 40 дюймов / без рамы — 189 долларов США0,60 60 дюймов x 40 дюймов / 3 панели холста — $ 399,00

Выберите размер

14 «х 11» 20 «х 16″ 24″ х 18» 36 «х 24″ 40″ х 30″ 60″ х 40»

Выберите рамку

Натянутая холщовая пленка Ореховая рама Рамка из орехового дерева и коврик Черная рамка Черная рамка и коврик Фрейм Грейсона Рама и коврик Greyson 3-х панельная холщовая пленка без рамы

Этот заказ является подарком
Цены не будут указаны на упаковочном листе

Добавить сообщение о подарке (необязательно)

Не видите свой автомобиль или грузовик?

Отправьте запрос на транспортное средство здесь.

Мы можем добавить любой автомобиль. Запросы выполняются за 1-2 дня

Описание работы

ЖИКЛЕ БЕЗ РАМКИ

Жикле для печати на высококачественной *плотной* матовой бумаге для изобразительного искусства 235 мм (это тяжелая и потрясающая бумага) и почти всегда отправляется на следующий день.

Архивные бескислотные пигментные краски

ОТПЕЧАТКИ ЖИКЛЕ В РАМКАХ

Современная деревянная рама черного, серого, орехового или кремового цвета.

Профиль рамы шириной 1 1/2 дюйма с нежным текстурным рисунком на зерне рамы.

Архивные, бескислотные пигментные чернила

ХОЛСТ, НАТЯЖЕННЫЙ

Натянутый вручную вокруг пигментированной рамы из твердых пород дерева

Струйная печать на высококачественном холсте

Толстые края 1,25 дюйма

Готово повесить

Наши произведения искусства отлично подходят для мужских пещер, офисов, спален, игровых комнат, лофтов и гостиных. Для праздников, дней рождения или особых случаев — сообщите нам, если вам это нужно, к определенной дате, и мы сделаем все возможное, чтобы разместить.

Доставка

Мы гордимся быстрой доставкой.

Искусство без рамы — Отправка на следующий рабочий день. (Время доставки: 2-3 рабочих дня)

Печать на холсте — 11×14,20×16,24×18 — Отправка на следующий рабочий день (время доставки: 2-3 рабочих дня)

Искусство в рамке — 11×14, 20×16, 24×18 — Отправка на следующий рабочий день . (Время доставки: 2–3 рабочих дня)

Большая картина в рамке и на холсте — Доставка в течение 2–3 рабочих дней. (Время доставки: 5–8 рабочих дней)

Экспресс-доставка : 14 долл. США за 2 дня UPS Express. У нас есть для вас подарки в последнюю минуту 🙂

Клиенты из Великобритании — Мы используем AMC Photographics в Конвентри, Великобритания. Картины без рамы и холста доставляются в течение 4-5 рабочих дней.

Канада Клиенты — Мы должны указать детали счета-фактуры на некоторых произведениях искусства. Мы отправляем через UPS.

Служба доставки : Мы используем UPS (в рамке) и USPS (без рамы) для всех произведений искусства. Вы получите отслеживание, как правило, на следующий рабочий день.

BMW X5 Vintage Blueprint Auto Print

14 x 11 дюймов / натянутая холщовая пленка

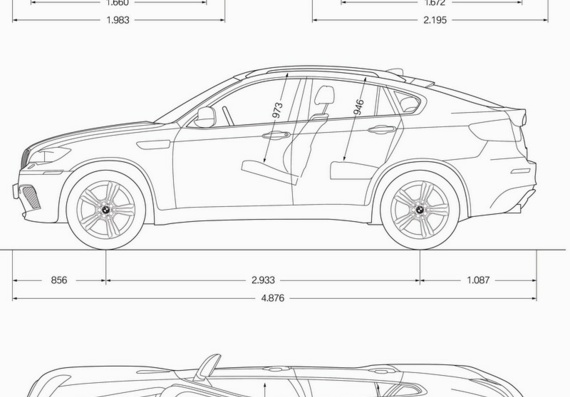

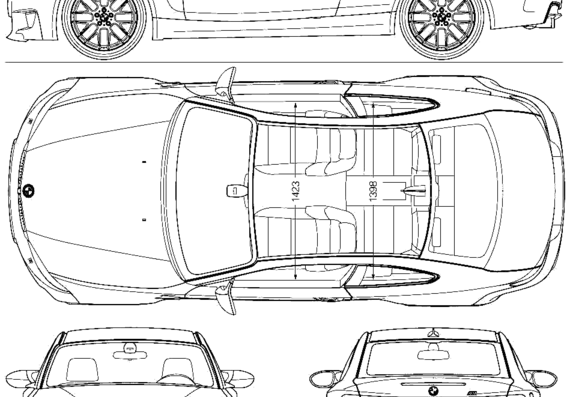

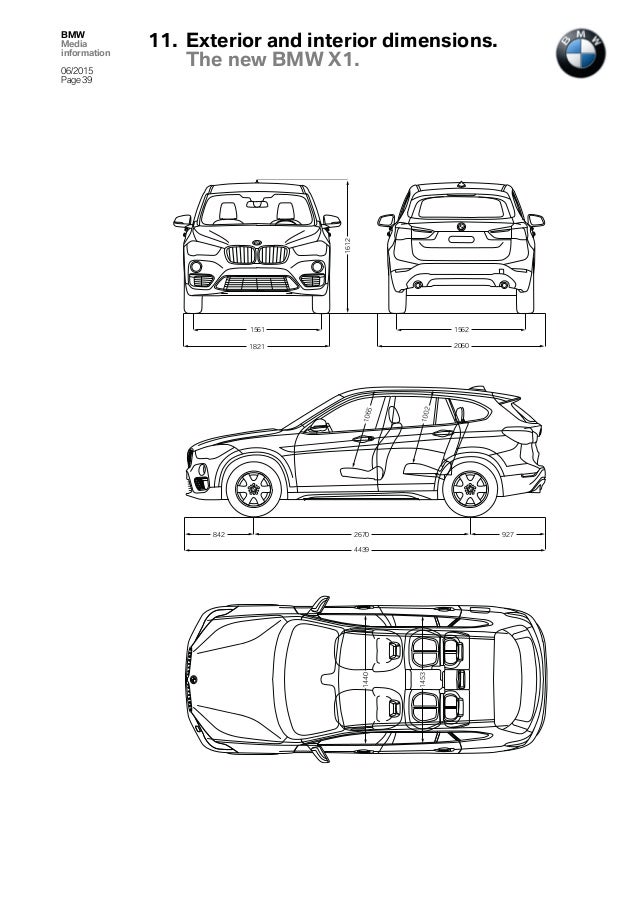

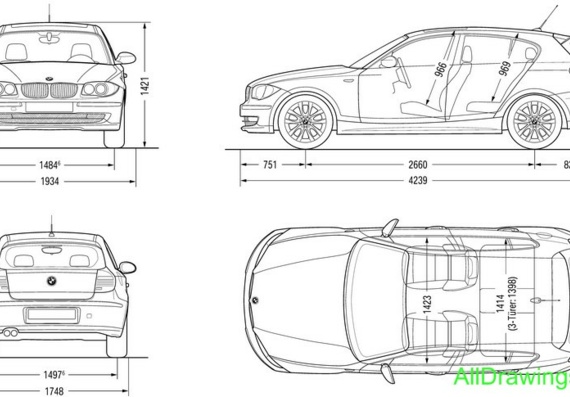

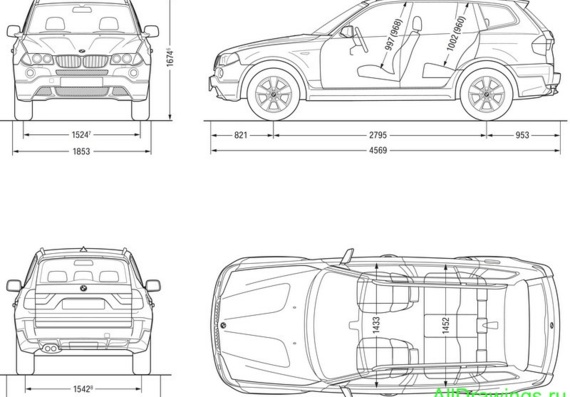

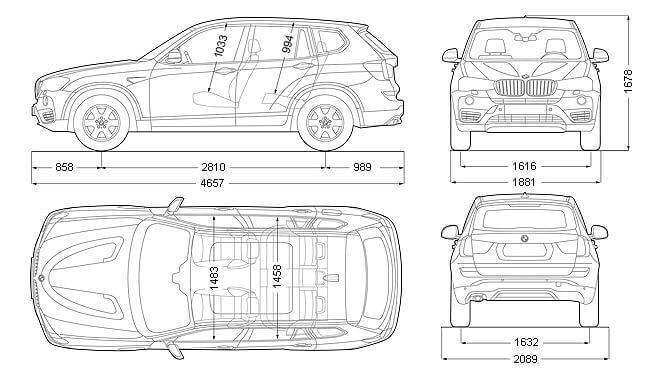

Blueprint Art — BMW M1 M3 M4 X1 X3 X5 X6 Z1 Z4 Z8 — Выберите свою модель
